Технические характеристики
Поддержка процессоров | AMD Phenom II X6 / X4 / X3 / X2 (кроме 920 / 940) Athlon II X4 / X3 / X2 и Sempron 140. |
Шина HyperTransport | До 5.2 ГТ/с |
Набор логики | Северный мост: AMD 880G Южный мост: AMD SB850 |
Поддерживаемая память | DDR3 1066 / 1333/ 200 (разгон) (Максимальный объём 16 ГБ) 4x DDR3 DIMMs (240pin / 1.5В) |
Сеть | Gigabit LAN Realtek 8111E |
Звук | HD Audio Realtek ALC892 |
SATA 3 | SATA1~5 порты от AMD SB850 6.0 Гбит/с |
eSATA | Один порт от AMD SB850 |
IDE | Один разъём UltraDMA 133/100 для двух PATA устройств от VIA VT6415 |
RAID | SATA1~5 поддержка RAID 0/ 1/ 10/ JBOD от AMD SB850 |
IEEE1394 | 2x 1394a (VIA 6315N) 1 на плате; 1 на задней панели |
Контроллер ввода/вывода | ITE IT8721F |
Коннекторы | Задняя панель:
Разъёмы на плате:
|
Кнопки и переключатели | кнопка MemOK! Переключатель Core Unlocker Переключатель Turbo Key II |
Слоты | 1x PCI Express x16 слот, поддерживается ATI Hybrid CrossFireX технология, и соответствует стандарту PCI Express 2.0 2x PCI Express x1 слота 1x PCI слот |
Фирменные технологии ASUS | TurboV EVO Core Unlocker Turbo Key II Express Gate EPU Stack Cool 3 MemOK! Q-Shield O.C. Profile CrashFree BIOS 3 EZ Flash 2 MyLogo 2 C.P.R |
Форм-фактор | mATX |
Габариты, мм | 244 х 244 |
Возможности BIOS

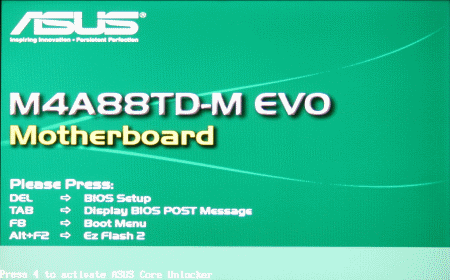

При запуске системы нас приветствует заставка.
Это уже давно перестало быть чем-то необычным. В данном случае на зелёном фоне белыми цифрами и буквами написана модель платы. Внизу можно увидеть комбинации клавиш, при нажатии которых активизируется тот или иной режим. По традиции нажимаем кнопку «Del» и попадаем на первую страницу основного меню.
реклама

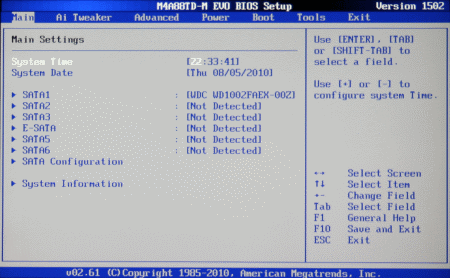

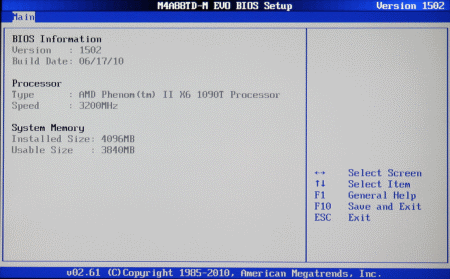

Многие уже видят знакомое изображение. Да, BIOS традиционен для фирмы ASUS и выполнен на коде AMI. В самом верху, как обычно, полоса основного меню, сделанная в виде вкладок. Итак, первая открывшаяся страница называется Main. На ней производятся установки времени и даты, а также конфигурирование накопителей. В самом низу особняком стоит пункт System Information, что дословно переводится как «информация о системе». Он отправляет нас на соответствующую страницу,

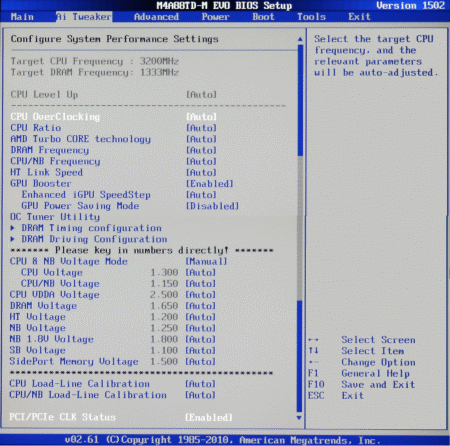

на которой мы можем увидеть краткую информацию об используемых компонентах и текущую версию BIOS. Выходим обратно и переходим на следующую «закладку» основного меню-бара, которая называется AI Tweaker. Это самая интересная страница для любителей разгона, ведь на ней сосредоточены основные настройки для изменения значений частоты шины, памяти, интегрированного графического ядра, а также регулировка напряжений на основных и вспомогательных компонентах. Но обо всём по порядку.
В самом верху есть две строки, которые отображают устанавливаемые значения частоты процессора и памяти. Следом идёт пункт CPU Level Up. В нём на выбор предлагается ещё три варианта, помимо Auto: Phehom II-955, Phenom II-3.4G и Phenom II-3.6G. Экспериментов с данными пунктами я не проводил, так как мой процессор уже изначально не 955. Рискну предположить, что, выбрав тот или иной параметр, система поднимет частоту процессора посредством поднятия «шины» до нужного значения.
Чередует его пункт CPU Overclocking. В нём также есть несколько параметров: Manual, Auto, D.O.C.P., CPU Level UP, Overclock Profile, Test Mode. На первый взгляд кажется, что их слишком много. На самом же деле всё просто. Первый параметр – это установки вручную, второй – в автоматическом режиме (без разгона), третий – активация профилей памяти, четвёртый – рассмотренный выше режим CPU Level Up, пятый – выбор сохранённого профиля с настройками и, наконец, последний, шестой, позволяет осуществить разгон на 5%. Частоту системной шины можно увеличивать до 550 МГц.
Напряжения регулируются в следующих диапазонах:
- CPU Voltage (от +0.006250 В до +0.50000 В с шагом 0.006250 В)
- CPU/NB Voltage (от +0.006250 В до +0.50000 В с шагом 0.006250 В)
- CPU VDDA Voltage (от 2.50 В до 2.80 В с шагом 0.10 В)
- DRAM Voltage (от 1.20000 В до 2.44500 В с шагом 0.01500 В)
- HT Voltage (от 1.20000 В до 1.40000 В с шагом 0.01000 В)
- NB Voltage (от 1.10000 В до 1.50000 В с шагом 0.01000 В)
- NB 1.8V Voltage (от 1.80 В до 1.90 В с шагом 0.10 В)
- SB Voltage (от 1.10 В до 1.40 В с шагом 0.10 В)
- SidePort Memory Voltage (от 1.50 В до 1.80 В с шагом 0.10 В)
реклама
В первых двух пунктах есть возможность установки конкретных значений. Для этого в строке CPU & NB Voltage Mode нужно параметр Offset заменить на Manual. Ещё на этой странице производится установка частот интегрированного графического адаптера.

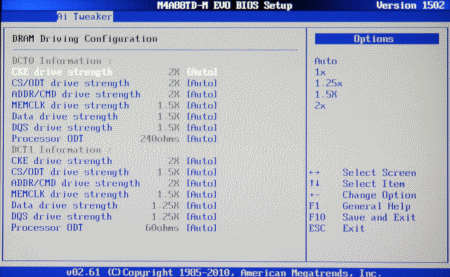

Под настройки памяти отведена целая страница.

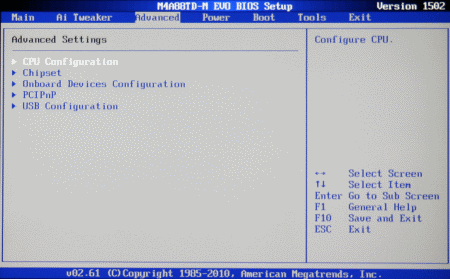

Именно здесь и производится более тонкая её настройка. Как видно, параметров значительное количество. Возвращаемся к основному меню и переходим к рассмотрению следующей вкладки, которая называется Advanced.

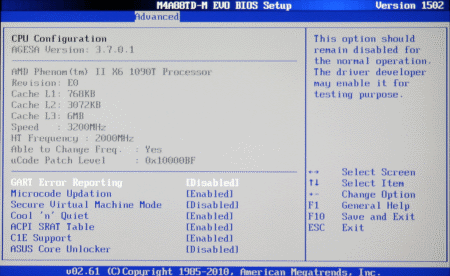

На этом экране мы видим список пунктов, которые являются ссылками на другие страницы с настройками. Первым идёт CPU Configuration.
Выбрав его, мы попадаем на страницу, где можно увидеть информацию об используемом процессоре и произвести ряд установок, связанных, в основном, с энергосберегающими функциями. Ещё здесь можно включить функцию ASUS Core Unlocker, которую дублирует переключатель на плате. Следующим пунктом меню Advanced идёт Chipset Configuration.

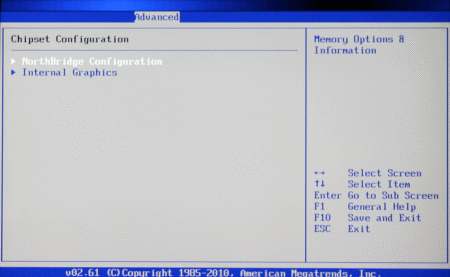

На этой странице находится, своего рода, подменю, состоящее из двух пунктов. Первым идёт NorthBridge Configuration, за ним – Internal Graphics. Выбрав верхний, мы перемещаемся на страницу с двумя пунктами, которые также являются ссылками.

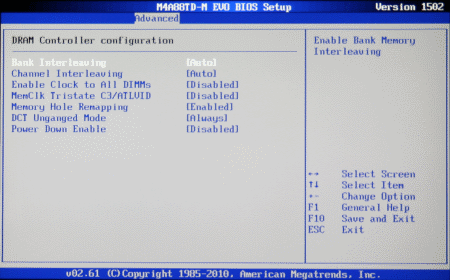

Выбрав первую - DRAM Controller Configuration, открывается окно с дополнительными настройками памяти.

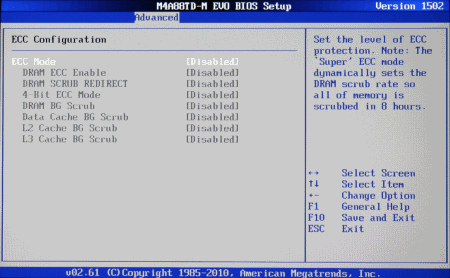

Если же выбрать вторую – ECC Configuration, то попадаешь на страницу настроек одноимённой функции памяти.
реклама
Выходим назад в меню Chipset Configuration и выбираем второй пункт Internal Graphics.
На открывшейся странице настраиваются дополнительные функции интегрированного видеоадаптера. Выходим обратно в меню Advanced и выбираем следующий по порядку пункт Onboard Device Configuration.
Здесь осуществляются настройки всех периферийных устройств и контроллеров, размещённых на плате. Снова возвращаемся в Advanced и переходим к следующему пункту PCI PnP.

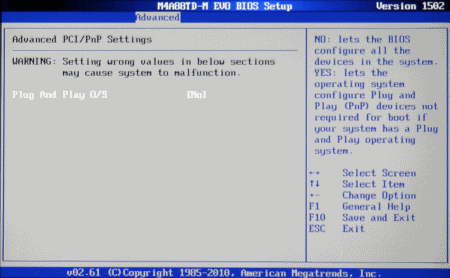

Здесь есть только один параметр, который может принимать значение «да» или «нет». Речь идёт о том, кто настраивает PnP устройства: операционная система или BIOS. Последним пунктом меню Advanced идёт USB Configuration.

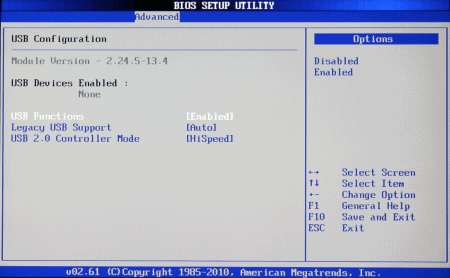

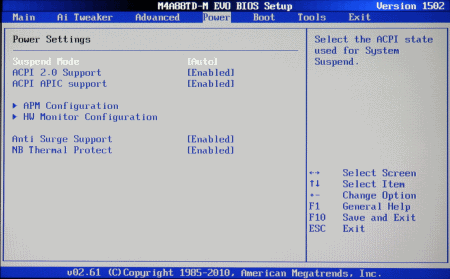

Как многие догадались, здесь настраиваются порты USB. Далее в полоске основного меню следует вкладка Power.

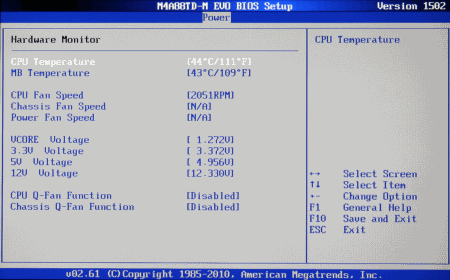

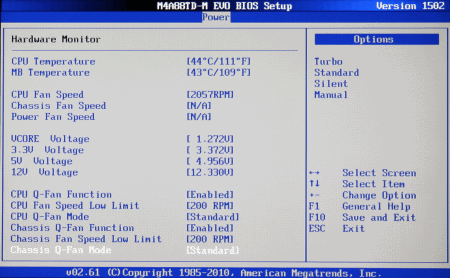

В ней в основном производятся установки режимов питания, но ещё есть ссылка на страницу мониторинга и управления вентиляторами, которая носит название HW Monitor Configuration.
Контролируемых параметров не очень много, но все основные присутствуют. Управляются только два вентилятора - процессорный и системный. Следом за Power идёт вкладка Boot.
В открывшемся окне осуществляются настройки режимов загрузки и очерёдности устройств. Чередует её вкладка Tools.

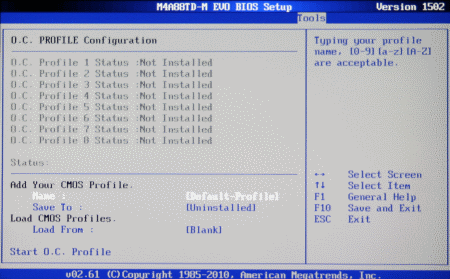

Здесь спрятались несколько фирменных функций компании ASUS. Первым пунктом следует ASUS EZ Flash 2. Это встроенный прошивальщик BIOS. Далее идёт настройка режима запуска встроенной операционной системы ASUS Express Gate. Затем следует пункт ASUS O.C. Profile, где, собственно, и сохраняются профили настроек.
Последней строкой идёт AI NET 2 – утилита, определяющая неисправность сетевого кабеля и измеряющая его длину.
Подводя итоги рассмотрения BIOS, можно отметить, что он является самым заурядным для производителя, но вместе с тем настроек в нём превеликое множество.

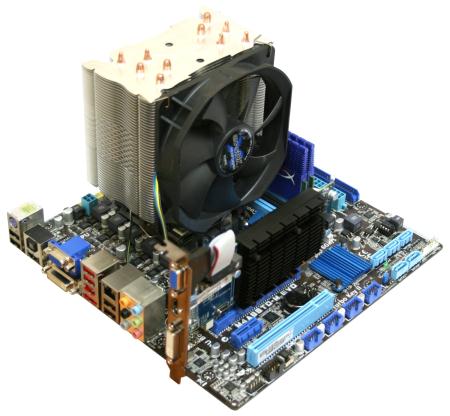

Тестовый стенд
В тестировании материнской платы ASUS M4A88TD-M EVO/USB3 принимали участие следующие компоненты:
- Процессор: AMD Phenom II X6 1090T 3200 МГц;
- Кулер: Zalman CNPS 10X Performa, Zalman ZP1225ALM, 900-2000 об/мин;
- Термоинтерфейс: Arctic Cooling MX-2;
- Материнская плата: ASUS M4A88TD-M EVO/USB3 версия BIOS 1502;
- Память: Два модуля из комплекта Kingston 16000D3ULT1K3/6GX (3х2 Гбайт 2000 МГц DDR3 8-8-8-24 при 1.65 В);
- Видеокарта Sapphire Radeon HD5450 DDR3 512 Мб (650/800 МГц) версия драйвера Catalyst 10.7;
- Жёсткий диск: Western Digital WD1002FAEX (1 Тбайт);
- Информационная панель: Zalman ZM-MFC2;
- Блок питания: OCZ ModXStream Pro OCZ600MXSP-EU (600 Вт).
