Проверка разгона

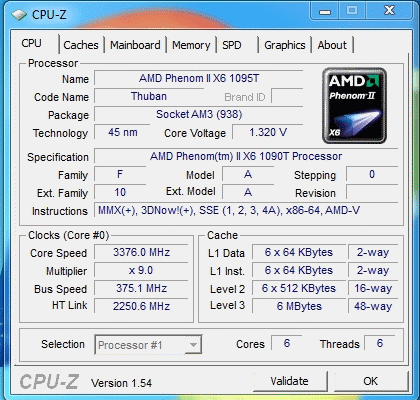

Как ни странно, но здесь всё довольно скучно. Нет, не в том плане, что плата негонибельна. Как раз наоборот, разгон лёгок и предсказуем. На повышение напряжения плата адекватно позволяет поднимать частоту. Поначалу я, конечно, переоценил возможности и сразу выставил частоту шины в 400 МГц. Естественно, плата не завелась, а после перезапуска сбросила значения, тем самым подтвердив работоспособность функции C.P.R. Далее, планомерно снижая частоту, я остановился на отметке 380 МГц. Система загрузилась, но тут же вывалилась в синий экран. В итоге плата заработала стабильно на 375 МГц по шине, что является неплохим результатом.
Далее уже проводились эксперименты по выявлению максимального разгона. Установив напряжение на процессоре в 1.41250 В и на NB 1.30000 В, система стабильно заработала на частоте 4095 МГц. При этом память функционировала на отметке DDR3 1680 МГц с таймингами 6-6-6-18-1T. Напряжение на ней было повышено до 1.71 В. И как вы уже поняли, память работала в одноканальном режиме из-за несовместимости с кулером.
На мой взгляд, это отличный результат, учитывая то, что плата не предназначена для экстремального разгона. При этом следует отметить, что коэффициенты NB и HT принимали значение x8. Эти эксперименты проводились на версии BIOS 1012. После перепрошивки на 1502 (последний на момент тестирования) результаты не изменились.
реклама
Интегрированное графическое ядро удалось разогнать до 1000 МГц, что не является чем-то удивительным, поскольку и Radeon HD4200 в AMD 785G, и Radeon HD4290 в AMD 890GX показывают аналогичные результаты. Частоту набортной памяти удалось поднять до 1640 МГц, увеличив напряжение на 0.1 В. Помимо этого, в графических тестах была задействована технология Hybrid CrossFireX. Интегрированный видеоадаптер Radeon HD4250 работал в тандеме с Sapphire Radeon HD5450.
Утилита GPU-Z показывает противоречивую информацию, но именно так выглядит союз двух адаптеров.
Функция разблокировки процессора, именуемая Core Unlocker работает исправно и превращает Sempron 140 в аналог процессора Athlon X2 240, но с частотой 2700 МГц.
Производительность, тепловой режим и энергопотребление
Тестирование ASUS M4A88TD-M EVO/USB3 проводилось на открытом стенде при комнатной температуре 34°C в следующих режимах:
- AMD Phenom II X6 1090T @ 3200 (16x200), турбо режим 3600 МГц (18х200), память 1066 МГц тайминги 7-7-7-20-1Т, коэффициенты HT - x10, NB - x10, Radeon HD 4250 560 МГц;
- AMD Phenom II X6 1090T @ 4095 (13x315), турбо режим отключен, память 1680 МГц тайминги 6-6-6-18-1Т, коэффициенты HT – x8, NB – x8, Radeon HD 4250 1000 МГц.
- AMD Phenom II X6 1090T @ 4095 (13x315), турбо режим отключен, память 1680 МГц тайминги 6-6-6-18-1Т, коэффициенты HT – x8, NB – x8, Radeon HD 4250 560 МГц + Radeon HD5450.
Последний режим использовался только в графических тестах. Они проводились под операционной системой Windows 7 32 bit, прогонялись по 5 раз, потом выбирались средние значения.
3DMark 06
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
CPU Score, Marks
Включите JavaScript, чтобы видеть графики
3DMark Vantage
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
CPU Score, Marks
Включите JavaScript, чтобы видеть графики
PCMark Vantage
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
Memories Score, Marks
Включите JavaScript, чтобы видеть графики
Cinebench R10
1CPU, Marks
Включите JavaScript, чтобы видеть графики
xCPU, Marks
Включите JavaScript, чтобы видеть графики
Cinebench R11.5
OpenGL, FPS
Включите JavaScript, чтобы видеть графики
CPU, FPS
Включите JavaScript, чтобы видеть графики
EVEREST Cache & Memory Benchmark
Memory read, Мбайт/с
Включите JavaScript, чтобы видеть графики
Memory write, Мбайт/с
Включите JavaScript, чтобы видеть графики
Memory latency, нс
Включите JavaScript, чтобы видеть графики
MaxxMEMI
Reached memory score, Гбайт/с
Включите JavaScript, чтобы видеть графики
Fritz Chess Benchmark
kNodes
Включите JavaScript, чтобы видеть графики
Super PI
1M, сек
Включите JavaScript, чтобы видеть графики
8M, сек
Включите JavaScript, чтобы видеть графики
Winrar 3.93
Кбайт/с
Включите JavaScript, чтобы видеть графики
Анализируя полученные результаты, можно сказать, что технология Hybrid CrossFireX может проявить себя только в нетребовательных приложениях и режимах, к которым, в частности, относятся игры под DirectX 9.0. Также всё это характерно для невысоких разрешений. Именно поэтому использование подобного тандема выглядит сомнительным. Здесь как нельзя лучше подходит народная мудрость: «Если взять одну бочку мёда и одну бочку нечистот и смешать их вместе, то получится две бочки нечистот».
реклама
Другими словами, нет смысла покупать к слабому видеоадаптеру второй такой же, ничего толкового из этого не выйдет. Конечно, необходимо более детальное изучение данного вопроса, но по результатам можно лишь сделать удручающий вывод.
Ну а разгон, как обычно, демонстрирует отличный прирост производительности. Само собой, что тепловыделение и энергопотребление при этом увеличиваются, а на сколько именно, мы рассмотрим дальше.
Температурный режим изучался при комнатной температуре 34°C без дополнительного охлаждения.
Температура мосфетов
простой/нагрузка, °C
Включите JavaScript, чтобы видеть графики

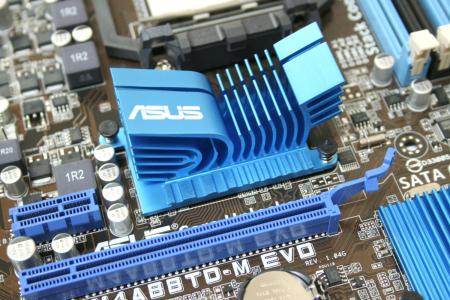

Температура радиатора северного моста
простой/нагрузка, °C
Включите JavaScript, чтобы видеть графики
Температура радиатора южного моста
простой/нагрузка, °C
Включите JavaScript, чтобы видеть графики
Температура радиатора видеоадаптера Radeon HD5450 в нагрузке доходила до 75 градусов. К нему нельзя было прикоснуться. Это следствие высокой температуры в помещении и пассивного охлаждения чипа.

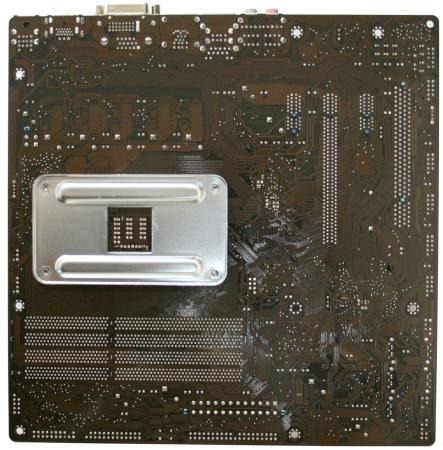

Чуть более высокие, чем обычно, температуры мосфетов объясняются тем, что замер производился непосредственно с их поверхности. Ещё одной особенностью является повышенная температура северного моста при разгоне интегрированного видеоадаптера, что, в принципе, ожидаемо. Южный мост показал в нагрузке (копирование файлов с USB накопителя на жёсткий диск) всего 46 °C. Но напомню ещё раз, что использование RAID массива увеличивает эту цифру как минимум на 10 градусов. Температура платы с обратной стороны чипов колеблется от 40 °C до 42 °C.
Теперь рассмотрим режим энергопотребления.
Потребление энергии
без нагрузки, Ватт
Включите JavaScript, чтобы видеть графики
3DMark 06 игровые тесты, Ватт
Включите JavaScript, чтобы видеть графики
3DMark 06 тесты процессора, Ватт
Включите JavaScript, чтобы видеть графики
OCCT 3.1.0, Ватт
Включите JavaScript, чтобы видеть графики
Разумеется, разогнанная система потребляет большее количество энергии, а при добавлении, пусть и маломощного, видеоадаптера, показатели неизбежно подрастут.
Раз уж ASUS M4A88TD-M EVO/USB3 оборудована функцией TurboV EVO, то есть смысл рассмотреть эту утилиту.
Она позволяет осуществлять настройки компонентов непосредственно из операционной системы. После запуска открывается окно, изображённое выше.
В самом верху две кнопки TurboV и Turbo Key (их легко перепутать). Первая отвечает за разгон, вторая активна при включении одноимённого переключателя на плате или в BIOS и позволяет установить комбинацию кнопок клавиатуры для активации/деактивации данного режима. Ниже есть ещё три кнопки: Manual, Easy Mode, Auto Tuning. Они открывают соответствующие страницы, одну из которых, первую, мы наблюдаем выше. На ней осуществляются настройки коэффициента процессора, частоты шины и ключевых напряжений.

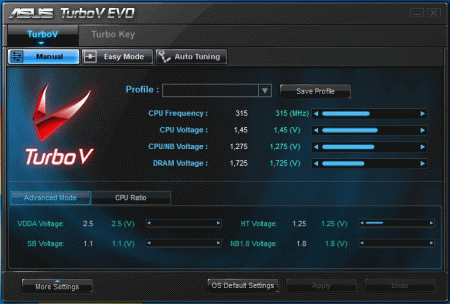

В придачу к этому можно сохранять профили. Чуть ниже идут вкладки Advanced Mode и CPU Ratio. За первой скрываются дополнительные установки напряжений.

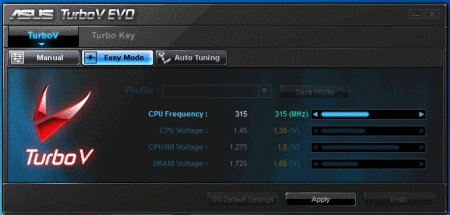

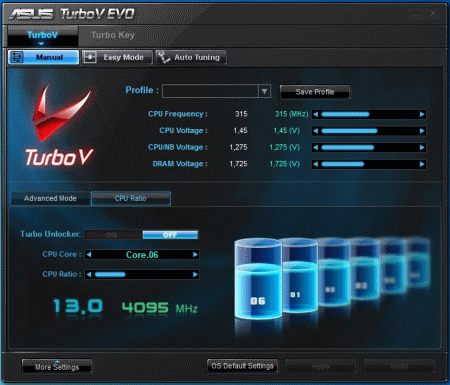

Во втором случае устанавливается коэффициент умножения процессора и отображается его текущая частота. Нажав кнопку Easy Mode, открывается страница, на которой можно изменить лишь опорную частоту шины.
реклама

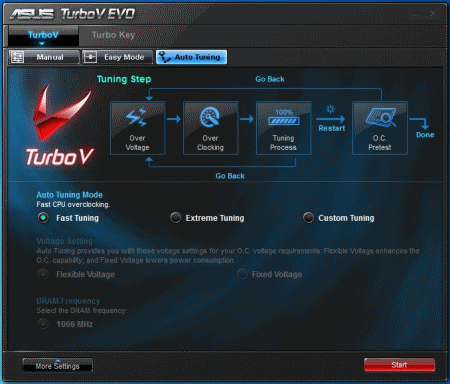

Следующая кнопка, Auto Tuning, перемещает нас в окно автоматического разгона системы.
Вверху нарисована блок-схема, отображающая алгоритм, по которому осуществляется подбор значений. Ниже можно выбрать несколько вариантов автоматического разгона. В целом, утилита неплохая и удобная в использовании, поскольку дублирует все напряжения, установленные в BIOS.
Встроенный звук
Звуком заведует восьмиканальный кодек Realtek® ALC892. Субъективное прослушивание музыки, фильма с дорожками 5.1 и через наушники Zalman ZM-RS6F и акустику Microlab PRO 1 не выявили каких-либо значимых моментов. В целом, звук чистый и хорошо позиционированный.
Заключение
Подводя итоги по чипсету AMD 880G, можно сделать один простой вывод: это то же самое, что и 890GX, с той лишь разницей, что нет поддержки обычного CrossFire.
Использование же Hybrid CrossFire не даёт значительного прироста в современных играх, а поиграть в Worms 2 или разложить пасьянс «Косынка» можно и на неразогнанном интегрированном видеоядре. Увеличение частоты встроенного видеочипа существенно не прибавит FPS в игре Mafia II. Другими словами, смысл его разгона в современных приложениях неочевиден. Основными отличиями чипсетов 800-й серии от 700-й являются наличие более скоростной шины между чипами и поддержка стандарта SATA3.
Теперь, что касается рассмотренной платы. ASUS M4A88TD-M EVO/USB3 продемонстрировала прекрасный образец того, какой должна быть современная плата. Помимо безупречного качества изготовления, производитель предлагает расширенный функционал по разгону и разблокировке процессоров. Нельзя не отметить обширный перечень технологий (которые действительно работают, а не просто указаны для галочки) и отличную работу утилит. Также к плюсам можно отнести отличный разгонный потенциал (не будем суровы, ведь это ж не Crosshair IV Formula).
Конечно, есть и недостатки, а именно: расположение слотов под память (для двухканального режима необходимо устанавливать модули в разъёмы через один, что в моём случае оказалось критично), отсутствие радиаторов на мосфетах, малоэффективные устройства теплоотвода от южного и северного мостов, USB 3.0 контроллер занимает один слот PCI-e x1.
Но в итоге компании ASUS удалось создать универсальное устройство, которое подойдёт как для медиацентра, так и для рабочей станции. Разгон же стал проще и доступнее.
Плюсы ASUS M4A88TD-M EVO/USB3:
- Богатство настроек;
- Отличный разгонный потенциал;
- Обилие фирменных технологий;
- Функция разблокировки процессора;
- Поддержка всех современных интерфейсов.
- Неэффективная система охлаждения и её полное отсутствие на мосфетах;
- Размещение слотов памяти;
- Внешний контроллер USB 3.0, занимающий PCI-e x1 слот.
Выражаем благодарность:
- Компании ASUS за предоставленную на тестирование материнскую плату ASUS M4A88TD-M EVO/USB3.
