Технические характеристики
Поддержка процессоров | Поддержка Socket AM3 процессоров: AMD Phenom II X6 / X4 / X3 / X2 (кроме 920 / 940), Athlon II X4 / X3 / X2 и Sempron 140. |
Шина HyperTransport | HyperTransport до 5.2 ГТ/с |
Набор логики | Северный мост: AMD 890GX Южный мост: AMD SB850 |
Поддерживаемая память | Двухканальная DDR3 800 / 1066 / 1333/ 1600(разгон) / 1800(разгон) Максимальный объём 16 ГБайт 4 DDR3 DIMMs (240 pin / 1.5 В) |
Сеть | Gigabit LAN Realtek RTL8111Е |
Звук | VIA VT2020 до 8-каналов аудио |
SATA 3 | SATA 1~6 (AMD SB850 chipset),до 6.0 Гбит/с |
RAID | SATA 1~6 поддержка RAID 0/ 1/ 10/ от AMD SB850 |
eSATA | eSATA2 на задней панели eSATA3 коннектор с планки (опционально) |
IEEE1394 | VIA 6315N контроллер с поддержкой 2 x 1394a портов (1 на плате; 1 на задней панели) |
Контроллер ввода/вывода | NUVOTON NCT6771F |
Коннекторы | Задняя панель
|
Кнопки | 1 х кнопка POWER 1 x кнопка RESET |
Слоты | |
Фирменные технологии ASrock |
|
Форм-фактор | ATX |
Возможности BIOS
Материнская плата попала на тестирование с версией BIOS 1.20. Микропрограммы с таким номером нет для скачивания на сайте производителя. Был пройден ряд тестов и проверка разгона, после чего было произведено обновление до последней (на момент тестирования) версии 2.20. Суть в том, что есть разница в оформлении этих версий, и я поведу своё повествование о последней.

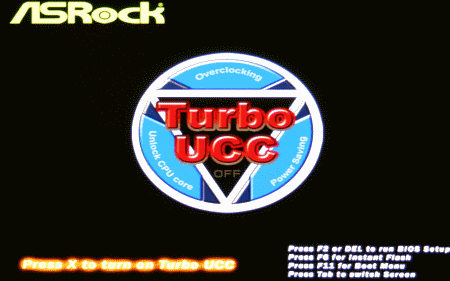

При включении материнской платы на экране появляется следующая заставка.
реклама
В предыдущей версии BIOS тоже появлялась заставка, вернее, даже заставки. Их было несколько, и они чередовались. Здесь же можно увидеть логотип производителя в левом верхнем углу. В правом нижнем углу список кнопок и соответствующих им действий. В левом нижнем углу горит надпись, напоминающая о наличии горячей клавиши «X», при нажатии которой происходит перезагрузка компьютера со включением режима Turbo UCC. Далее появляется та же заставка, но с мигающим ореолом вокруг центрального значка Turbo UCC и другая надпись, уведомляющая о том, что для отключения этой функции необходимо нажать кнопку «D».
Для входа в меню настройки используем, как обычно, «Del».
BIOS основан на коде AMI, о чём свидетельствует надпись внизу. Вверху полоска основного меню, состоящая из пунктов:
- Main;
- OC Tweaker;
- Advanced;
- HW Monitor;
- Boot;
- Security;
- Exit.

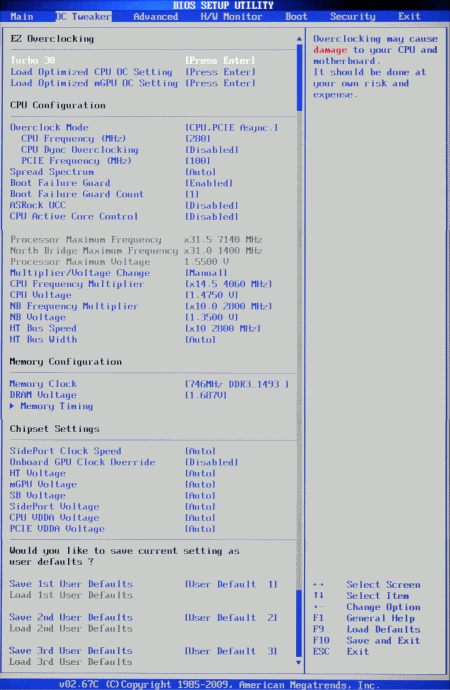

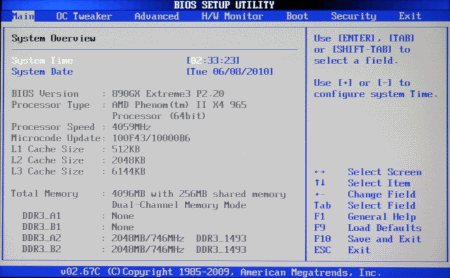

При входе мы сразу оказываемся на странице Main, которая носит больше информационный характер, нежели настроечный. Но и последний элемент здесь присутствует в качестве установки времени и даты. Следующая вкладка главного меню с многообещающим названием OC Tweaker, пожалуй, самая интересная, потому как здесь сконцентрированы основные настройки процессора, памяти и интегрированного видеоадаптера.
Словом, это раздел, отвечающий за разгон или ручную установку параметров вышеперечисленных компонентов. Три верхние строки объединены в один параграф с названием EZ Overclocking. И, как многие уже догадались, это пункты предустановок автоматического разгона. Выбрав первый - Turbo 30, откроется окно с выбором значений:
реклама
Можно выбрать: выключено, увеличение производительности на 25% и на 30%. Следующий пункт - Load Optimized CPU OC Setting, также открывает окно, в котором есть ряд значений.

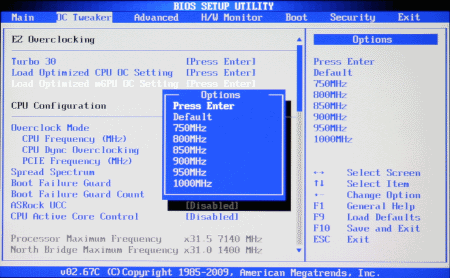

В данном случае можно включить разгон процессора в процентном соотношении. Завершающий пункт - Load Optimized mGPU OC Setting, делает практически то же самое, но уже для интегрированного видеоадаптера.
Как видно, разница заключается в том, что указаны конкретные значения, а не проценты. От автоматики плавно переходим к ручным установкам. Прежде всего, это диапазон регулировок напряжений. Он варьируется в следующих диапазонах:
- CPU Voltage (от 0.6000 до 2.0000 В с шагом 0.0125 В);
- NB Voltage (от 0.6000 до 2.0000 В с шагом 0.0125 В);
- DRAM Voltage (от 0.987 до 1.547 В с шагом 0.07 В и от 1.561 до 1.995 В с шагом 0.014 В);
- HT Voltage (от 1.2 до 1.820 В с шагом 0.010 В);
- mGPU Voltage (от 1.108 до 1.794 В с шагом 0.013 В);
- SB Voltage (от 1.10 до 1.40 В с шагом 0.1 В);
- SidePort Voltage (от 1.50 до 1.80 В с шагом 0.1 В);
- CPU VDDA Voltage (2.56 В, 2.7 В);
- PCI-E VDDA Voltage (1.81 В, 1.92 В);
Пунктов много и они несколько разрознены по странице, входя в ту или иную категорию, нацеленную на регулировку определённой компоненты. Одной из таких групп является настройка памяти, в которой устанавливаются напряжение, делители и тайминги. Для последних отведена целая страница.
Видно, что настроек много и все, как говорится, по теме. Вернувшись обратно на основную страницу OC Tweaker, в самом низу можно обнаружить три профиля для сохранения настроек.

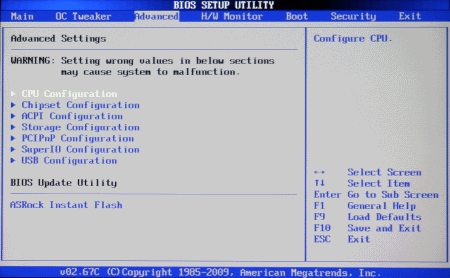

Переходим на следующую вкладку основного меню, которая называется Advanced.
Это своего рода подменю, каждый пункт которого открывает отдельную страницу. Первым идёт CPU Configuration.
Здесь производятся настройки дополнительных функций процессора. Следующий за ним пункт - Chipset Configuration.

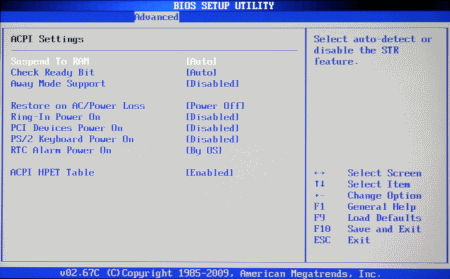

На открывшейся странице производятся настройки периферийных устройств и интегрированного графического адаптера. Чередует его пункт ACPI Settings.
реклама
Здесь производятся настройки одноимённого режима, а также различных схем управления питанием и пробуждения платы. За ним расположен Storage Configuration,
Из названия ясно, что он позволяет осуществлять настройки режимов работы дисковых накопителей или SSD. На основной странице Advanced в самом низу есть пункт ASRock Instant Flash, запускающий встроенный прошивальшик BIOS.
Вернёмся в главное меню и рассмотрим следующую вкладку, которая называется HW Monitor.

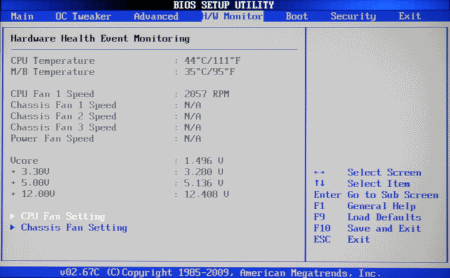

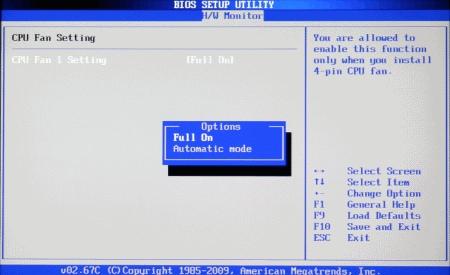

Она открывает страницу мониторинга напряжений, температур и оборотов вентиляторов. Для последних здесь как раз присутствуют два пункта внизу. Выбрав первый – CPU Fan Settings, открывается меню с выбором значений, которых не так уж и много.

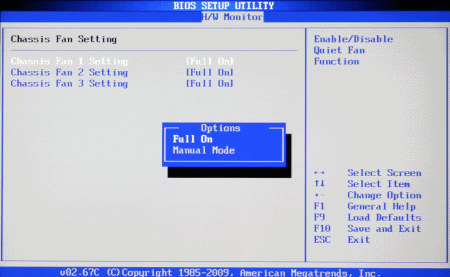

Всего два: полная скорость и автоматический режим. Второй – Chassis Fan Settings позволяет производить те же манипуляции с тремя корпусными вентиляторами.

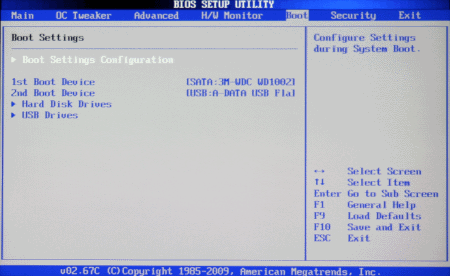

Следующей вкладкой основного меню идёт Boot.
На этой странице настраиваются режимы загрузки и всё что с ней связано. И замыкает меню BIOS вкладка Exit.
На данной странице можно сохранить текущие настройки и выйти, либо загрузить один из вариантов предустановленных значений.
