Внутреннее устройство

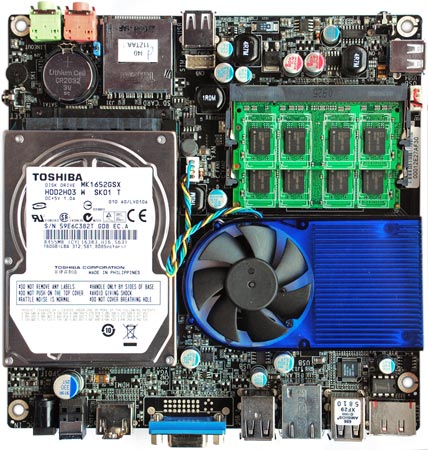

Не будем захламлять материал фотографиями простейших пластиковых деталей корпуса, а сразу перейдем к делу. Все внутреннее пространство неттопа занимает материнская плата, на которой и смонтированы все компоненты системы:
Плотность компоновки после «больших» систем просто удивляет. Восторгов вроде «как это они так все плотно упаковали» было бы еще больше, если бы совсем недавно мы не работали с материнской платой формата mini-ITX Zotac H55-ITX WiFi . Исследование показало, что перед нами такая же mini-ITX плата (квадрат со стороной 170 мм), правда, очень своеобразная. Плотность компоновки заставила проектировщиков разместить некоторые конструктивные элементы на обратной стороне текстолита:
Сюда вынесены элементы систем питания двух процессоров. Также на фото мы можем видеть карточку WiFi, установленную в порт mini-PCIe x1, а еще один такой порт оставлен свободным.
реклама

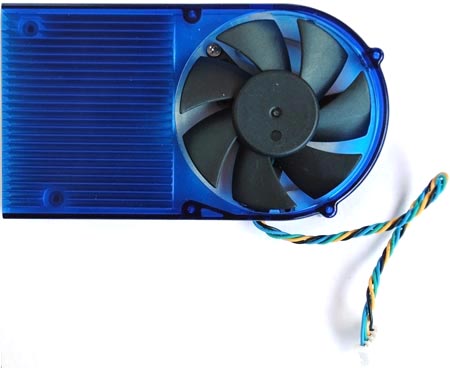

Применяемая в неттопе система охлаждения скорее подошла бы видеокарте. Небольшой алюминиевый радиатор прикрыт полупрозрачным синим кожухом. Обдув радиатора осуществляется семилопастным вентилятором.

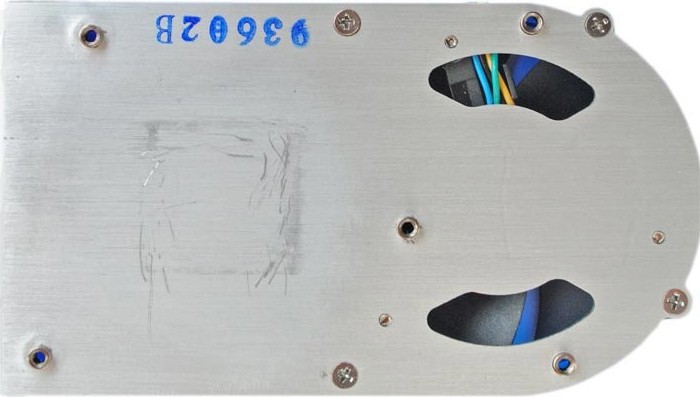

Система охлаждения крепится к материнской плате сразу пятью подпружиненными винтами. Такое количество винтов понадобилось, чтобы обеспечить прижим основания сразу к двум процессорам: центральному и графическому. Поверхность процессора Intel Atom контактирует с основанием СО точно под вентилятором, чипсет/графический процессор nVidia - несколько левее (на фото ниже). Интересно, что на месте контакта этого процессора с основанием хорошо видны следы какого-то механического воздействия, как будто основание с усилием поскребли отверткой.

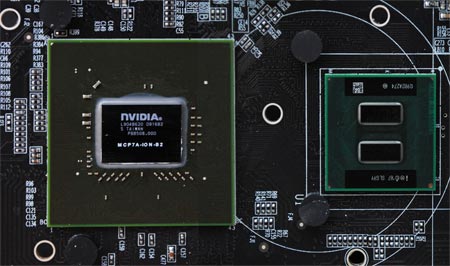

Процессоры, как видно на фото ниже, расположены рядом. При этом видеопроцессор nVidia использует в качестве термоинтерфейса пасту белого цвета, в то время как Intel ATOM довольствуется обычной термопрокладкой.
Рассмотрим используемые процессоры несколько подробнее:
реклама

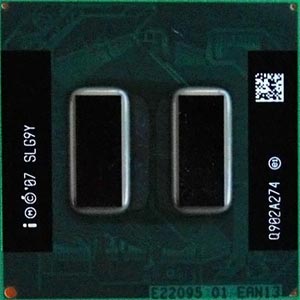

Слева представлено фото Intel Atom, несложно заметить два раздельных кристалла на общем основании. Без лишних размышлений можно понять, что Intel ATOM 330 двухъядерный процессор, базовая частота - 1600 МГц, частота системной шины FSB 533 МГц, общий объем cache-памяти L2 - 1 Мбайт. Между прочим, с точки зрения архитектуры, ATOM является прямым наследником старого доброго Pentium-3, несколько облагороженного новыми технологиями. Автор в свое время разогнавший немало «трешек», испытал острый приступ ностальгии .

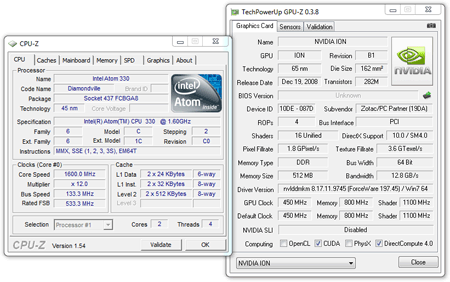

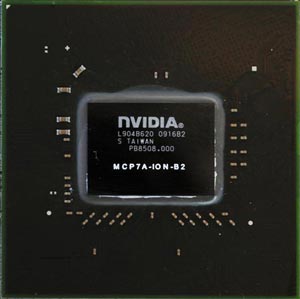

Процессор произведен по 45-нм техпроцессу и является старшей моделью в линейке ATOM. Справа представлено фото чипсета со встроенной графикой, маркированного как MCP7A-ION. Параметры встроенной графики соответствуют таковым GeForce 9400M – 16 графических ядер, частота ядра 450 МГц, шейдерного домена - 1100 МГц. Графический процессор работает с оперативной памятью, забирая на свои нужды 512 Мбайт, сообщение с памятью осуществляется по 64-битной шине. Любопытствующие могут взглянуть на скриншоты:

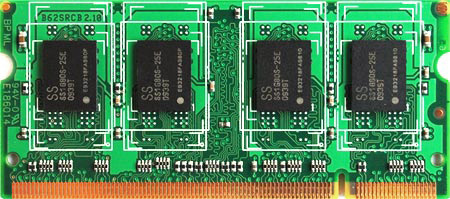

Объем установленной оперативной памяти составляет 2 Гбайта. Два модуля SO-DIMM DDR2 функционируют на номинальной частоте 800 МГц. Расшифровка маркировки микросхем памяти не представляется возможным, тут пасует даже всезнающий Google, мониторинг CPU-z в поле Memory Manufacturer красноречиво показывает “FFFFFF”. Перед нами либо откровенный китайский “ноунейм” либо совсем новая и нераспространенная модель.
Чипсет поддерживает работу с двухгигабайтными модулями, так что при желании объем ОЗУ можно нарастить до 4 Гбайт, а если очень-очень сильно постараться, то и найти планки, которые возьмут частоту 1066 МГц.

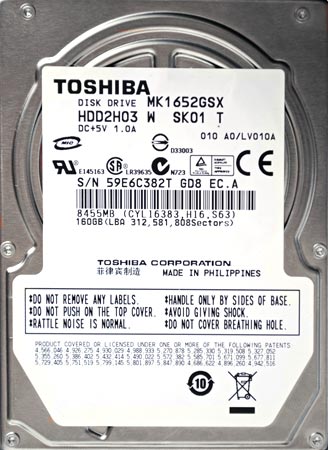

Производитель оснастил неттоп классическим HDD производства Toshiba. Жесткий диск размерности 2,5 дюйма маркирован как MK1652GSX, что указывает на объем 160 Гбайт и скорость вращения шпинделя 5400 об/мин. В плане апгрейда здесь есть где развернуться: перечень “слимовых” жестких дисков воистину огромен, при желании место в корпусе неттопа может занять хоть 250-гигабайтный SSD, стоимость которого многократно превысит цену самой машинки.
Гигабитный Ethernet обеспечивается посредством контроллера Realtek RTL8211CL.
Общие впечатления, производимые начинкой неттопа, двойственны. С одной стороны, плотность компоновки говорит о высоком инженерном уровне устройства. Неттоп основан на прогрессивной платформе nVidia ION, которая по своим параметрам значительно превосходит оригинальную платформу ATOM.
С другой стороны, самой слабой стороной данной платформы является ее закрытость: оба процессора намертво впаяны в плату, апгрейд системы ограничивается возможностью заменить жесткий диск и/или модули оперативной памяти.
Полученные данные сведены в общую таблицу:
Технические характеристики
Центральный процессор | Intel ATOM 330 (dual-core) |
Графический процессор | nVidia ION |
Материнская плата | Zotac ION Motherboard (mini-ITX) |
Оперативная память, Гбайт | 2x 1(DDR2-800) |
Жесткий диск | HDD 160 Гбайт |
Локальная сеть | 10/100/1000 Мбит на основе Realtek RTL8211CL |
WiFi | 802.11n |
Типы поддерживаемых карт памяти | SD/MS/MS Pro/xD |
Разъемы | VGA, HDMI, S/PDIF, 2 «мини-джек» (микрофон и наушники), RJ45 (витая пара), eSATA, 6 USB 2.0 |
Габариты, мм | 186 x 189 x 38 |
