Возможности BIOS
Zotac MAG использует BIOS разработанный American Megatrends Inc. (AMI). «Биосы» этой компании встречаются нам так регулярно, что особой нужды описывать интерфейс нет: это все тот же синий экран, разделенный на две части. В левой находятся пункты настроек, подлежащие изменению, в правой - краткие пояснения по каждому параметру. Перемещаться между разделами можно с помощью навигационной строки (в верхней части экрана).

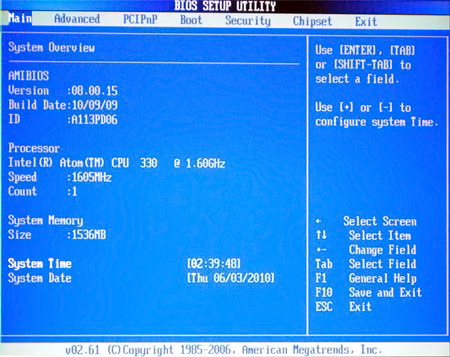

Основной экран BIOS, представлен на фото ниже. Здесь можно узнать версию BIOS, тип и частоту используемого процессора, объем оперативной памяти. Как упоминалось выше, в системе установлены два модуля памяти по 1 Гбайту каждый, однако BIOS рапортует о наличии на борту только 1536 Мбайт - оставшиеся 512 Мбайт выделены видеоядру. Кроме того, в этот раздел вынесены инструменты изменения системного времени и даты:

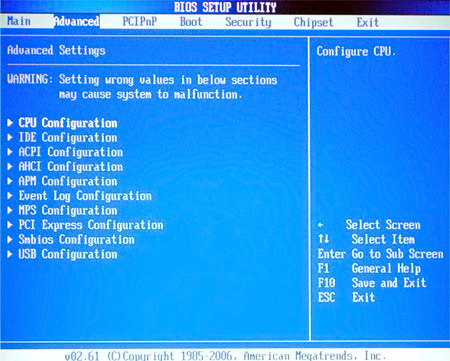

Основные настройки, что не удивительно, собраны в разделе Advanced Settings. Меню раздела включает десять подпунктов. Кратко рассмотрим несколько основных.
реклама

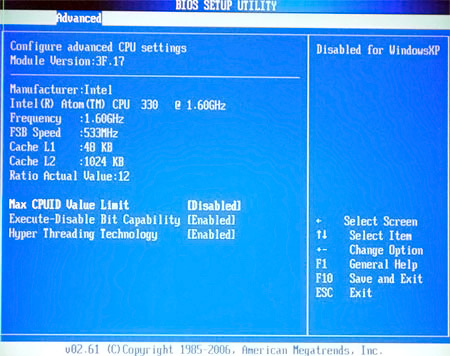

Вкладка CPU Configuration содержит исчерпывающую информацию о процессоре. Из интересных настроек здесь можно выделить разве что переключатель Hyper Threading (да, Atom 330 поддерживает эту технологию, так что мы располагаем аж 4 виртуальными ядрами, что, согласитесь, совсем неплохо для неттопа).

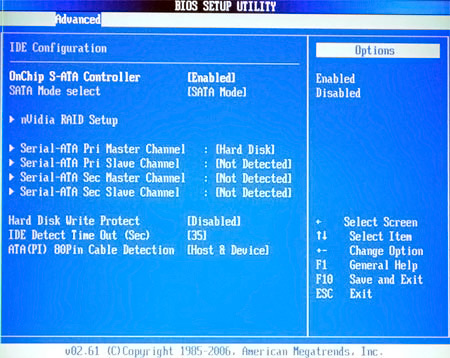

Вкладка IDE Configuration открывает доступ к ряду привычных настроек. Интересно, что чипсет Nvidia ION умеет работать с RAID конфигурациями. Не совсем понятно, как задействовать связку из нескольких жестких дисков на данном неттопе: разъем SATA здесь только один, и он занят стандартным жестким диском. Можно попробовать организовать подобную систему, используя разъем eSATA на задней панели, но об удобстве использования не стоит и говорить.

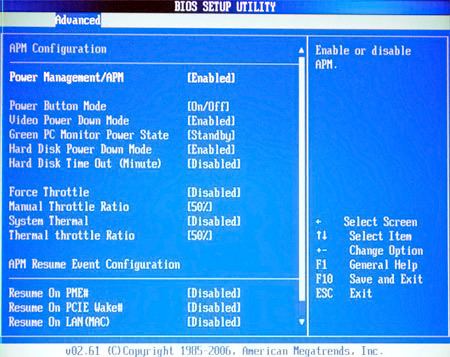

Раздел APM Configuration содержит различные опции, позволяющие гибко управлять питанием системы.

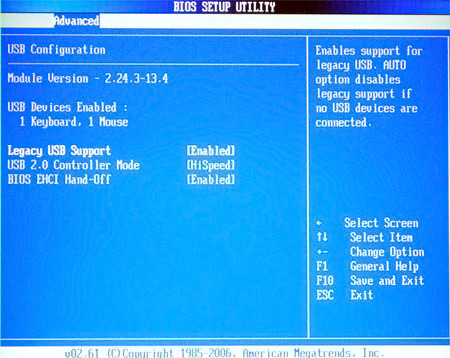

Раздел USB Configuration в особых комментариях не нуждается. Здесь можно увидеть перечень устройств, подключенных к портам USB, а также настроить работу самих портов.
реклама
Остальные вкладки стандартны и не представляют большого интереса, ввиду крайней редкости использования. Как мы могли убедиться, никаких «оверклокерских» опций раздел Advanced Settings не содержит. Рассмотрим следующие вкладки навигационной строки:

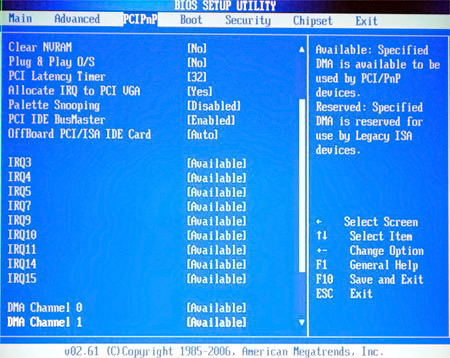

Раздел PCIPnP, как и положено, отвечает за регулировку «раздачи» адресов и прерываний для различных устройств.

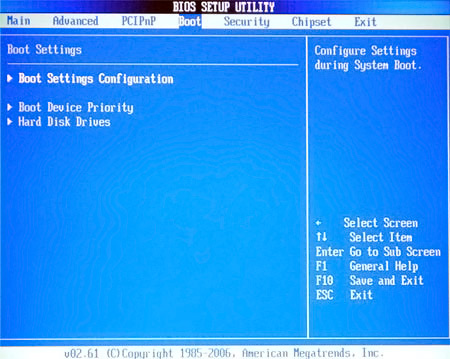

Раздел Boot Settings выглядит абсолютно привычно:

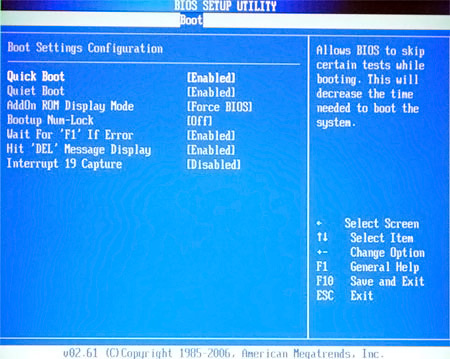

Третий подраздел Boot Settings Configuration позволяет уменьшить время загрузки системы, активировав опцию Quick Boot («быстрая загрузка»):

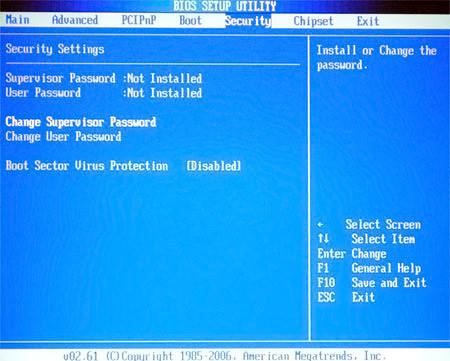

Раздел Security Settings позволяет установить пользовательский и администраторский пароли, чтобы защитить свою бесценную информацию от несанкционированного доступа.

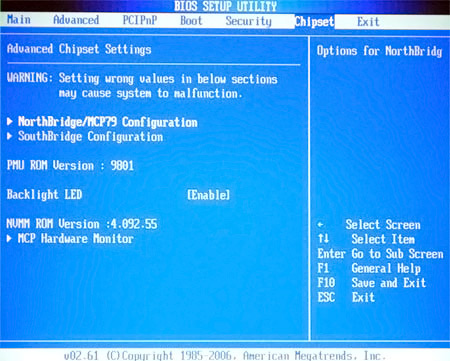

Раздел Chipset Settings, содержит множество интересных настроек. Основной экран этого раздела включает три подпункта меню. Именно здесь расположен Hardware Monitor, где можно посмотреть текущие температуры центрального и графического процессоров, а также обороты вентилятора системы охлаждения.

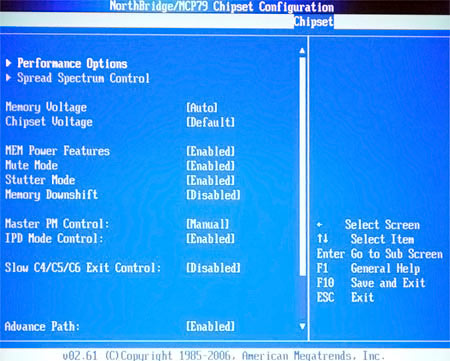

Подраздел North Bridge Configuration, помимо прочего, предоставляет доступ к регулировкам напряжений. Регулируются, к сожалению всего два из них: Memory Voltage и Chipsete Voltage. Регулировки напряжения питания процессора не предусмотрено.

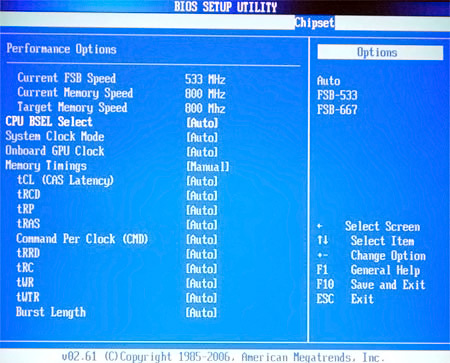

Здесь же обнаружился своеобразный «оверклокерский раздел», обозначенный как Performance Options. Неужели наш неттоп можно разогнать? Регулировка частоты системной шины оказалась двухступенчатой: мы можем задать значения 533 или 667 МГц. Помимо этого доступна регулировка множителя памяти и основных таймингов. Разгон системы можно провести одним единственным способом: увеличить частоту шины со стандартных 533 МГц до 667 МГц, а затем снизить результирующий множитель памяти, так как ожидать от ноунейм-планок разгона до 1066 МГц не приходится.
К сожалению, проведенные опыты успехом не увенчались, система не выдерживала скачка частоты FSB сразу на 25%. Процессору в этом режиме приходится работать на частоте 2000 МГц, чего ATOM явно «не любит», отказываясь загружать операционную систему. Регулировка напряжения питания процессора недоступна, поэтому помочь ему мы ничем не можем. Стоит отметить, что одноядерные ATOM N270 в составе неттопов и нетбуков иногда берут частоту 2000 МГц, в зависимости от удачности конкретного ядра.
реклама
Мировой рекорд по разгону Intel ATOM 330 составляет всего-навсего 2311 МГц, и это с использованием жидкого азота и глубокой модификацией материнской платы. Такой результат тяжело считать серьезным достижением, разгоняются эти крошечные процессоры очень неохотно.

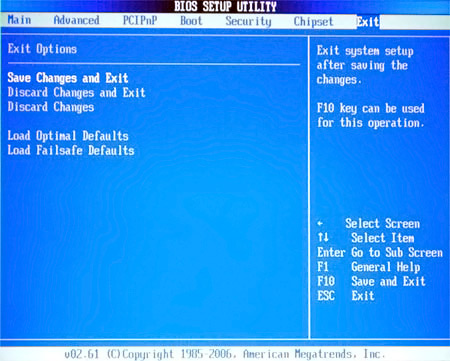

Завершает обзор BIOS пункт Exit Options:
Тестовый стенд и методика тестирования
- Система: Zotac MAG HD-ND01 (nVidia ION + Intel ATOM 330);
- Операционная система: Windows Seven Ultimate;
- Драйвер nVidia: Display Driver 197.45.
Для тестирования производительности неттопа использовались следующие игры и приложения:
- 3DMark06 Professional Edition 1.1 – стандартные настройки. Учитывались результаты: Overall Score, CPU Score.
- 3DMark Vantage 1.01 – пресет Perfomance, учитывались результаты Overall score, CPU score, GPU score.
- PCMark Vantage 1.0.2 – стандартные настройки, учитывались результаты, полученные в тестировании PCMark Suite.
- Cinebench 11.5 – рендеринг сцены, учитывался общий рейтинг процессора.
- SuperPi Mod 1.5 – учитывалось время, необходимое для вычисления 1 миллиона знаков числа Пи после запятой (Super Pi 1M)
- 7Zip 9.13 Beta – замерялось время, необходимое для упаковки/распаковки папки с разнородными файлами, общим объемом 617 МБайт. Для архивации использовался алгоритм LZMA2. Процессор Intel ATOM 330 выполнял алгоритм в 4 потока.
- WinRar x64 3.91– учитывалось время упаковки/распаковки папки с разнородными файлами общим объемом 617 МБайт. В настройках программы был активирован режим многопоточности (multithreading).
- TMPGEnc 4.0 Express – преобразование видеоролика в формате *.mkv 1920х1080 (Full HD) в формат MPEG4 AVC 480x320 1024 Kbps. Таким образом, моделировался один из вариантов прикладной задачи кодировки видео для iPhone.
- 3DStudio MAX 2010 – рендеринг сцены. Для тестирования использовалась стандартная сцена Trees из Tutorial-файлов программы. Ввиду простоты сцены рендеринг выполнялся с максимально возможными настройками качества.
- Adobe Photoshop CS5 – тестирование заключалось в замере времени наложения фильтра Radial Blur на изображение в формате JPEG с разрешением 183,5 MP.
- Far Cry 2 – встроенный бенчмарк, Ranch Small, Dx9, установки – Low, AA - disabled. Учитывались средний и минимальный FPS.
- Resident Evil 5 – официальный бенчмарк (бенчмарк-версия игры), Dx9, установки – Low, AA0x. Учитывался средний FPS. Минимальный FPS замерялся при помощи утилиты FRAPS.
- World in Conflict – встроенный бенчмарк, Dx9, пресет – Very Low, AA0x. Учитывались минимальный, средний и максимальный FPS.
- S.T.A.L.K.E.R: Call of Pripyat – официальный бенчмарк, Day. Dx8 (статическое освещение объектов), установки – very low; SSAO – off, MSAA - off.
- Need for Speed: Shift – Dx9, все установки – low, AF8x, AA0x. Фрэймрэйт замерялся при помощи утилиты FRAPS, трасса Alpental, 4 соперника, 8 кругов. Учитывались минимальный и средний FPS.
Исследование температурных показателей проводилось в двух режимах: без нагрузки (Idle/2D) – и под нагрузкой.
Первый предусматривал работу с офисным ПО в среде Windows Seven. Второй - нагрузку видеопроцессора при помощи прогона теста FurMark версии 1.8.0 в режиме Stability Test с включенным Extreme Burning mode до стабилизации температуры на одном уровне. Прогрев центрального процессора осуществлялся при помощи прогона теста Linpack в оболочке Linx 0.6.4, объем используемой оперативной памяти равнялся 1024 Мбайтам. Температура графического процессора отслеживалась при помощи встроенного мониторинга FurMark, температура центрального процессора отслеживалась при помощи утилиты RealTemp 3.0.
