Система охлаждения

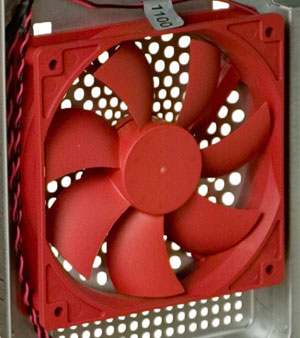

Система охлаждения корпуса представлена двумя 120-мм вентиляторами. Один на верхней панели, второй на задней стенке под блоком питания. Верхний черного цвета, задний красного (в тон с системой безвинтового крепления). Питание обоих от 12 вольт, скорость оборотов 1100 и 1200 об/мин соответственно.

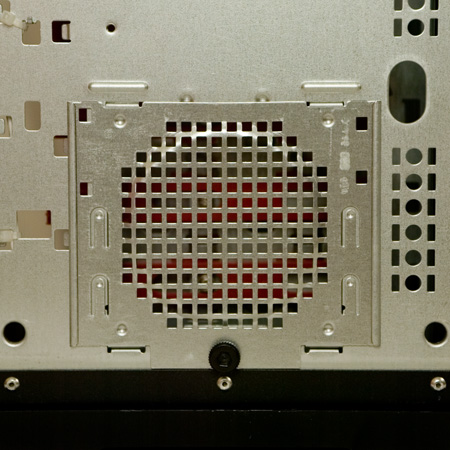

СО может быть модернизирована за счет добавления 92-мм вентилятора, призванного охлаждать 3,5" накопители. Способ крепления оригинален: он вставляется снаружи в специальное место, образованное вырезанными и отогнутыми «лапками», а сверху зажимается съемной планкой, которая крепится одним «накатанным» винтом.
Насколько хорошо система будет справляться со своей обязанностью, покажет тестирование.
реклама
Так можно установить еще один дополнительный 92-х миллиметровый вентилятор на левую, боковую дверцу (кроме тех случаев, когда на процессоре установлен кулер высотой свыше 160 мм. В тесте использовался Vantec AeroFlow FX 120, высотой 162 мм. Так вот, когда я подумал о возможной установке боковой 92-шке, этот вариант не прошел – от макушки кулера до стенки остается всего жалких 20 мм.
Тестирование
Испытание эффективности СО проводилось в двух режимах: со снятой и с закрытой стенкой. Каждый «пыточный инструмент» запускался по два раза в каждом режиме, данные фиксировались и максимальные значения заносились в диаграммы.
Московское время 02:18. Температура в помещении 24 градуса, за «бортом», то есть, за окном 18°С.
Уровень шума измерялся в ночное время, в помещении без посторонних источников шума, в двух режимах: с открытой стенкой и закрытой. Измерения производились цифровым шумомером Becool BS-8922, диапазон измерений 30 дБ – 130 дБ, с расстояния 30 см, 1 и 3 м от лицевой панели и высоте 50 см от поверхности, на которую ставился испытуемый (стоял на полу).
Процессор. Настройки теста Linpack: Авто, 1 час, Максимум (90% памяти). Температурные показатели следующие: без нагрузки – 37 градусов, с максимальной нагрузкой 68 градусов. «Издевательства» проходили в закрытом корпусе с двумя включенными вентиляторами. С открытой стенкой: 35 и 66 градусов.
Видеокарта. Ее жарил «бублик» в FurMark 1.8.0. Настройки теста: Тест на стабильность – Тяжелый режим, разрешение 1440 х 900, MSAA: 8х, время: 30 минут. Температура поднялась с 42-х до 77 градусов. При открытом корпусе: 43 и 75 градусов.
Жесткий диск был установлен в самый верх корзины, дабы лишиться притока свежего воздуха от дополнительного 92-х миллиметрового вентилятора. Разбит на три раздела: 20 Гбайт под систему, драйверы и необходимый софт и два равных раздела под все остальное. Старая, добрая, «морская щука» с честью выдержала издевательства, в виде копирования с раздела на раздел, восьмидесятигигабайтного контента всякой всячины. Мультимедийные файлы не более 50 Мб каждый (аудиокниги), видеоролики, фотографии в jpeg, техническая литература и прочее в PDF, DOC, XLS и TXT. Диск разогрелся в закрытом корпусе при установленном вентиляторе с 35 до 39 градусов. В открытом: 38 градусов. Далее диск был перемещен на третье посадочное место, прямо под поток воздуха от переднего вентилятора. Температурные показатели: 33 и 36 градусов.
реклама
Уровень шума. Корпус оказался вполне тихим, то есть даже ночью рядом с ним можно спокойно спать, когда он будет тащить из интернета разный контент. Беспристрастные цифры: 30 см от лицевой панели – 41 дБ; 1 м – 37 дБ и 3 м – 34 дБ. Да, штампованная решетка с ячейками разного размера немного разбавляет тишину «свистящими» призвуками. В играх или в тяжелых приложениях, можно услышать более высокий «голос» видеоплаты, но в целом, уровень шума не доставляет дискомфорта.
Теперь вкратце о «совместной жизни» разногабаритных соседей, верхнего вентилятора и длинного блока питания. Как я уже сказал, установленный БП закрыл наполовину воздушный поток от верхнего соседа. Насколько сильно это мешает нормальному охлаждению системы в целом, выяснить не представилось возможным ввиду отсутствия короткого, но мощного питальника, способного потянуть стендовую конфигурацию. По субъективным ощущения, это не особо критично, но все равно следует обратить внимание на это факт владельцам PSU, длина которых превышает 140 мм.
Заключение
Итак, что же таки мы имеем вам сказать? Скрывать нам нечего, ибо все налицо: качественно собранный корпус с продуманной системой охлаждения, удобным доступом к внешним интерфейсам и огромным запасом места. Внушительные габариты дают ему право занять свое место в нише производительных игровых систем.
Отменная система охлаждения не даст горячим внутренностям перегреться, что положительно скажется на продолжительности «жизни».
Выводы: в плане функционала он полностью оправдывает свое предназначение, как завещано ему производителем: быть крепким китайским "агентом G007S", способным нести на своих плечах топовое железо и с легкостью выходить из непростых ситуаций. Вкратце: минимум наворотов, максимум функциональности и надежности.
Что огорчило: несмотря на вышесказанное, производители допустили целую кучу мелких ляпов, которые могут осложнить жизнь пользователя данного компа. Есть надежда, что этот экземпляр все-же является инженерным семплом и конечный потребитель в итоге получит готовый качественный и готовый к готовый к употреблению, продукт. Плюсы:
- Элегантный и приятный дизайн.
- Качественные и отлично обработанные материалы.
- Высокое качество сборки.
- Дополнительные слоты расширения.
- Разумный минимум необходимых внешних интерфейсов.
- Обширные возможность для апгрейда.
- Удобство сборки.
- Большое количество производственных ошиок.
- Жесткие ограничения по установке кулеров «башенного» типа.
- Непродуманное решение защиты от пыли.
Технические характеристики
Тип корпуса: | Midi Tower |
Материалы: | Шасси: сталь SGCC, 0,8 мм. Лицевая панель: пластик |
Форм-фактор: | ATX, mATX |
5,25’’ и 3.5’’ устройства: | 3 х 5,25’’ |
Интерфейсы передней панели: | 4 х USB 2.0, 1 x eSATA, Выход на наушники, микрофонный вход |
Слоты карт расширения: | 7 |
Максимальная длина PCI –плат, мм: | 295 |
Максимальная длина блока питания: | Не ограничена |
Габариты, мм: | 600 (Д) х 290 (Ш) х 620 (В) |
