Внутреннее строение
Поскольку внутренности у обеих блоков полностью идентичны, обсуждать их буду на примере одного, 700-ваттного.

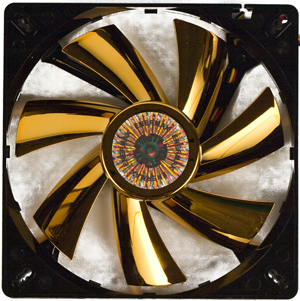

Самая крупная «деталь» под крышкой - вентилятор:

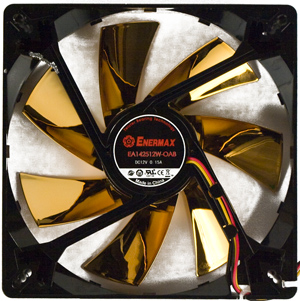

Модель EA142512W-OAB, типоразмер 140 мм, тихоходная (судя по максимальному потребляемому току – всего 150 мА). Ну и, конечно же, подшипник на магнитном подвесе.

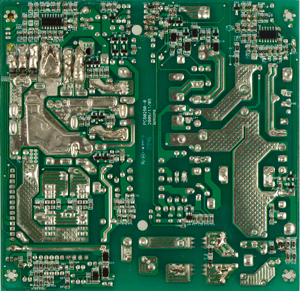

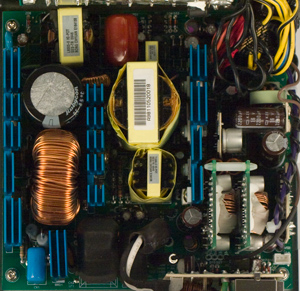

Печатная плата с обеих сторон, извольте видеть:
реклама
Синие алюминиевые «слимовые» радиаторы, ориентированные на обдув сверху (акцентирую внимание потому, что некоторые именитые производители до сих пор продолжают лепить радиаторы с перпендикулярным расположением ребер даже после установки 120-мм вентилятора) – это плюс. Всего их четыре – на диодной сборке, на силовых элементах активного PFC, высоковольтного ГВЧ (генератора высокой частоты) и выпрямляющих полупроводниках в низковольтной части.

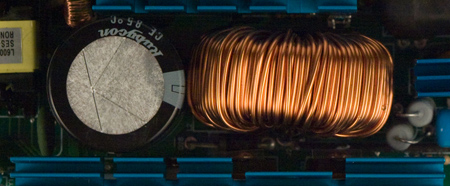

Трансформатора два – силовой и дежурного источника питания. Электролитический конденсатор в высоковольтной части один, распаян рядом с дросселем, производства Rubycon, 470 мкФ х 420 В:

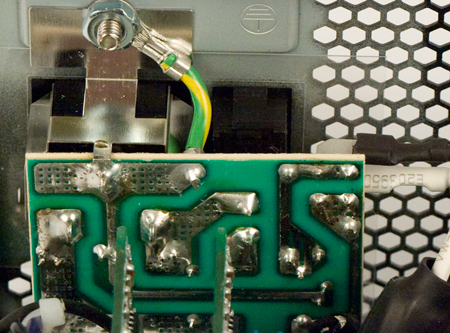

Из-за приличных размеров дросселей и конденсаторов разработчики решили сэкономить место, переместив часть деталей на дополнительные печатные платы. Например, часть входного фильтра располагается прямо около сетевого разъема:

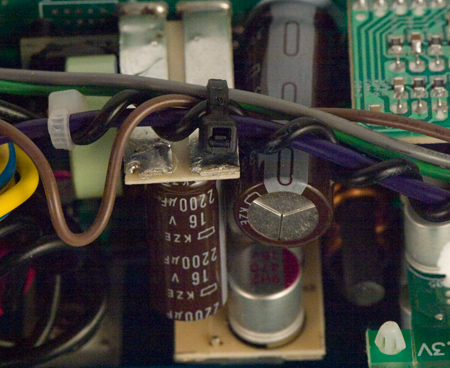

А вот как установлены электролитические конденсаторы в низковольтной части:
реклама
Поскольку при непосредственной распайке на печатной плате «банки» занимают много места, их решили разместить группами по три и приподнять относительно текстолита. Обратите внимание – дорожки, к которым припаяны выводы конденсаторов, гораздо толще обычной фольги. Это хорошо заметно в месте соединения плат:

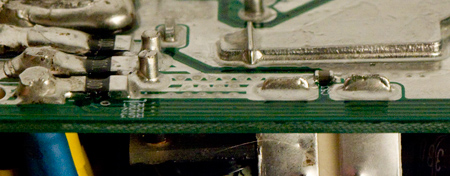

Да, нельзя не обратить внимание на стремление Enermax всячески снизить сопротивление печатных проводников путем усиления их дополнительными медными накладками:
Как видно, некоторые из них помимо пайки дополнительно прихвачены проволочными хомутами. Неужели конструктора опасались нагрева дорожек до температуры плавления припоя? Или просто перестраховка?.

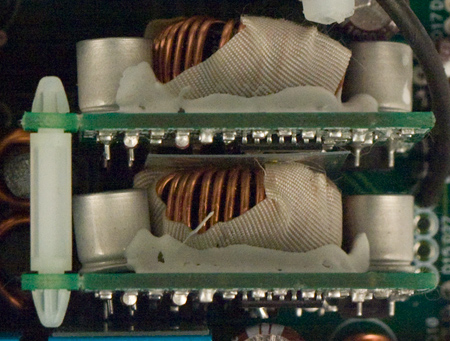

Для низковольтных-низковольтных каналов (я о +3,3 и +5) использованы собственные DC-DC преобразователи, питающиеся от линии +12:
Таким образом, у каждого из трех силовых каналов отдельный преобразователь, их влияние друга на друга исключено.
Рядом с ними, на радиаторе, закреплены четыре MOSFET IRFB3206, входящие в состав выпрямителя для канала +12. Если присмотреться к фотографии обратной стороны печатной платы, можно заметить, что у этих полевых транзисторов впаяны только два из трех выводов. Оставшийся, третий, не доходит до платы - он припаян к толстой медной шине, проходящей непосредственно под нижним краем радиатора. С производственной точки зрения решение крайне расточительное, однако же оно позволяет сэкономить место на печатной плате и уменьшить потери на дорожках при серьезной нагрузке.

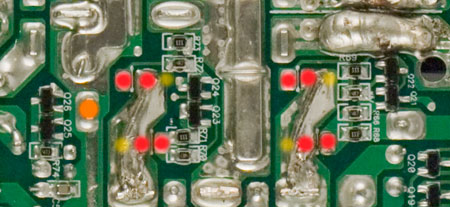

Красными отмечены впаянные выводы, желтым - "недошедшие" до платы, оранжевым - место подпайки силовой шины.

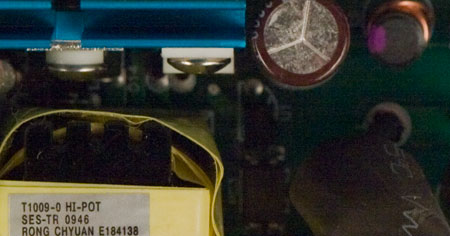

Пятый элемент, закрепленный на "низковольтном" радиаторе - силовой диод SR860:
Справа от диода пластиковая кривулька прижимает терморезистор, ещё правее видны электролитический конденсатор и небольшой дроссель, ниже - трансформатор. Все эти элементы учавствуют в формировании напряжения на канале +5Vsb. Терморезистор - исключение, но, скажем так, "неполное" - судя по тому, что вентилятор ещё 10 секунд вращается после выключения ПК, регулятор оборотов полностью или частично запитан от "дежурки".
