Возможности BIOS Setup
При загрузке Gigabyte GA-P55M-UD2 встречает пользователя полноэкранной заставкой. Она яркая, выполнена в стиле упаковки материнской платы. Внизу приводится список опций (и соответствующих им функциональных клавиш). Можно посмотреть, как система проходит POST, войти в BIOS Setup, запустить утилиту Xpress Recovery 2, выбрать, откуда загружаться, а также обновить прошивку.
Последней доступной версией для GA-P55M-UD2 на момент написания обзора была F6. Ее-то я и не преминул прошить. И, как оказалось, отнюдь не зря.
BIOS Setup тестируемой платы традиционно для Gigabyte основан на микрокоде Award Inc.
Но его вид существенно изменился со времени тестирования «старшей сестры» GA-P55M-UD2 (уверен, для нее также вышло соответствующее обновление).
реклама
Наиболее интересующий оверклокеров раздел BIOS Setup – все так же первый в списке: MB Intelligent Tweaker (M.I.T.).

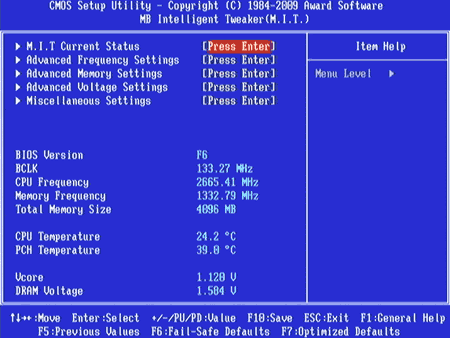

Но теперь он целиком умещается на экране и содержит лишь ссылки на подразделы. А кроме того, в нижней части приводится краткая справка о текущем состоянии системы.

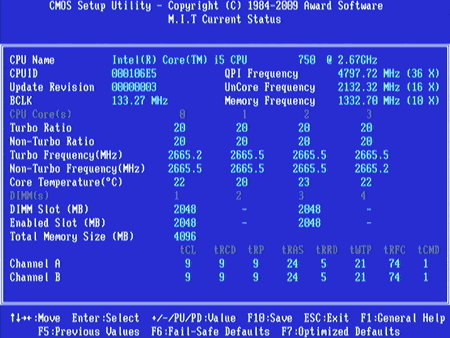

«Некраткая» тоже есть: первый же раздел – M.I.T. Current Status – открывает изумленному взору пользователя следующую картину:
Как видите, информация о состоянии центрального процессора приводится отдельно по ядрам, а памяти – по слотам и каналам.
Первый раздел, в котором можно что-то поменять – Advanced Frequency Settings. Отвечает он, как многие уже поняли, за задание частот.
реклама

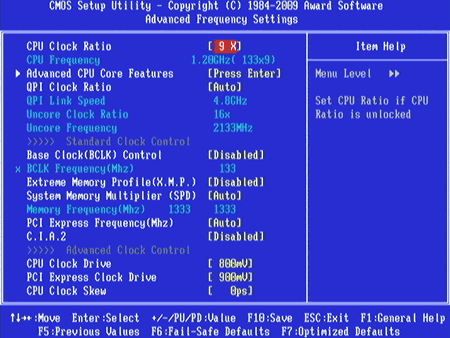

Правда, открывает его зачем-то процессорный множитель. Для выбора доступны все штатные значения (у Core i5 750 это 9–20), а также соответствующее Turbo Boost при загрузке всех ядер (21).
Суммарная частота работы CPU, которая получится при заданных множителе и BCLK, указывается ниже.
Расширенный режим Turbo Boost можно включить в еще одном подразделе (уже третьего уровня вложенности) – Advanced CPU Core Features.

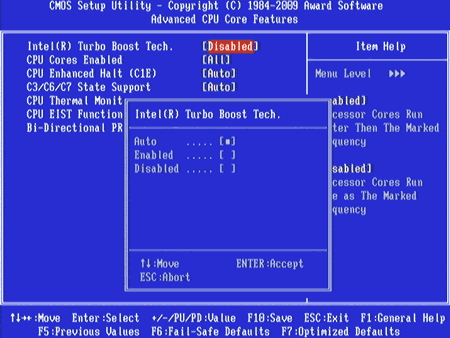

Первый параметр здесь – Intel(R) Turbo Boost Tech. – напрямую связан с другими двумя: расположенным здесь же C3/C6/C7 State Support* и ранее упомянутым CPU Clock Ratio. При его принудительной (де-)активации они оба переходят в значения Auto.
* Напомню, что C-State ответственен за увеличение множителей CPU на четыре и на два при загрузке только одного и двух ядер соответственно (против единицы для всех ядер «обычного» Turbo Boost). Да, в штатном режиме это может дать неплохую прибавку производительности, но при разгоне грозит более ранней потерей стабильности.

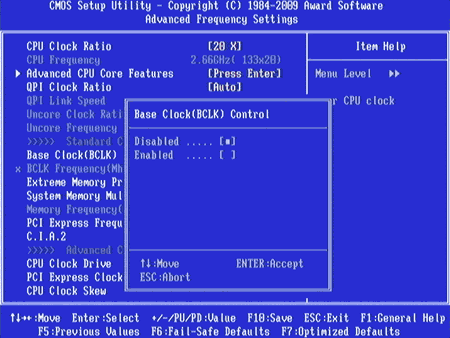

Затем в Advanced Frequency Settings, также с помощью множителя, выбираются QPI Link и Uncore Frequency. И сразу следом – базовая частота (BCLK). Прежде чем ее задать, пользователю (по старой Gigabyte-овской традиции) нужно самому себе это разрешить.
Базовая частота выставляется в интервале 100–1200 МГц. Верхний предел, на мой взгляд, выбран немного самонадеянно. Лучше бы дали бо́льшую свободу даунклокерам.

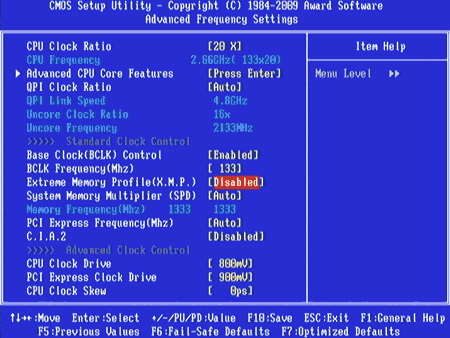

Следом за заданием BCLK можно включить X.M.P. Это Intel Extreme Memory Profile – отдельный режим работы памяти, прошитый в SPD многих оверклокерских модулей DDR3. Для стендовых Corsair XMS3 это 1600–7–7–7 при напряжении 1.65 В. Множитель памяти у Core i5 750 ограничен значением 10. Что при штатной базовой частоте дает максимум DDR3 1333 МГц. Поэтому, чтобы поднять ее до 1600, нужно увеличить BCLK до 160 МГц. А чтобы суммарная частота CPU не превысила штатную, – уменьшить его множитель.
Тестируемая плата, как и побывавшая у нас ранее на тестировании ее «старшая сестра», все вышеперечисленное делать умеет. Только вот множитель Core i5 750 при этом она теперь выставляет не в 16, а в 17 – как платы Asus, – что дает CPU суммарную частоту 2720 МГц. Это на полсотни мегагерц больше штатной, но такой «разгон» для современных процессоров Intel совершенно безопасен. Тогда как предыдущий вариант предлагал обменять на «правильный» режим работы памяти целую сотню процессорных мегагерц (160 x 16 = 2560).
Далее в Advanced Frequency Settings задается множитель памяти. Доступны все поддерживаемые используемой моделью CPU значения. Суммарная частота памяти, которая получится при умножении выбранного множителя на BCLK, выводится следом.

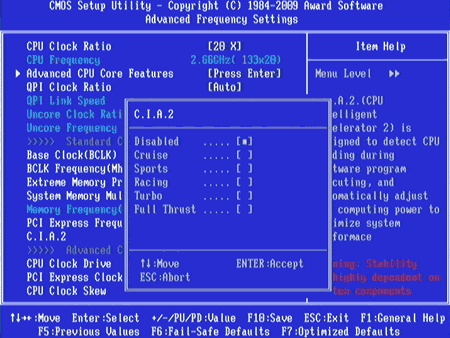

Следующий параметр – C.I.A.2 – позволяет выбрать степень автоматического разгона. Cruise, Sports и Racing соответствуют 143, 149 и 154 МГц по базовой частоте соответственно. А вот с Turbo и Full Thrust у меня плата даже не стартовала. Хотя при ручном выборе частоты она без проблем работает при намного больших BCLK и штатном процессорном множителе.
реклама
Как и обещает производитель, автоматический разгон C.I.A.2 работает только под нагрузкой, в простое базовая частота платы GA-P55M-UD2 уменьшается до штатных 133 МГц.

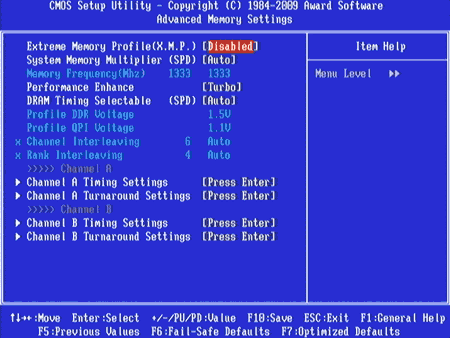

Третий подраздел M.I.T. озаглавлен как Advanced Memory Settings и целиком посвящен настройкам памяти.
Первые же параметры здесь – уже встречавшиеся нам X.M.P. и множитель памяти.

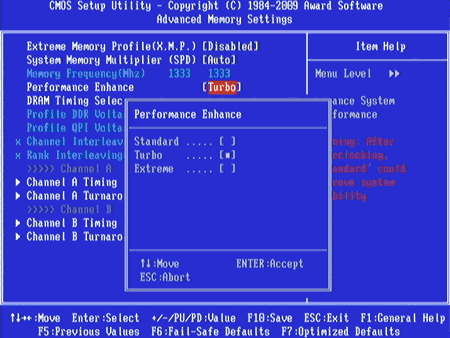

А вот далее расположен знакомый по предыдущим обзорам плат Gigabyte Performance Enhance. Для него доступны три значения: «Standard», «Turbo» и «Extreme». И, как обычно, они практически не влияют ни на стабильность системы (хорошо), ни на ее производительность (не так хорошо).
По традиции выставив на всякий случай Performance Enhance в последнее значение, переходим к таймингам. К ним также сначала нужно самому себе разрешить доступ.

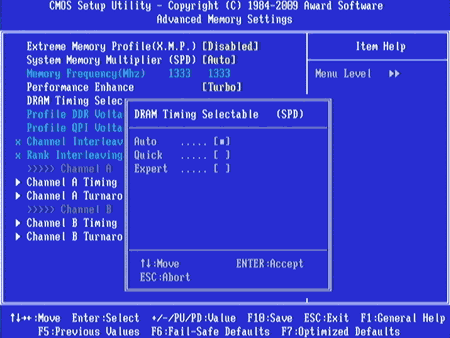

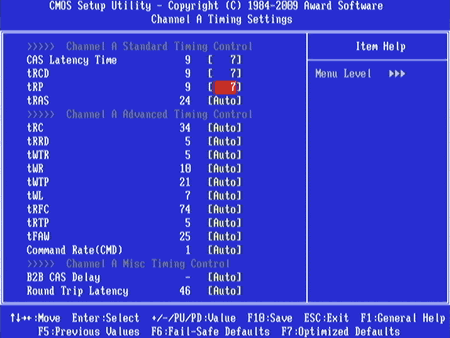

Правда, здесь параметр DRAM Timing Selectable все же несет некую функциональную нагрузку. Дело в том, что Gigabyte GA-P55M-UD2 позволяет установить двум каналам памяти разные наборы задержек (режим «Expert»). А в режиме «Quick» они автоматически синхронизируются.
Каждый параметр можно оставить в «Auto». И рядом всегда выводится текущее значение. Удобно.
Четвертый подраздел M.I.T. посвящен заданию напряжений – Advanced Voltage Settings.
Для разгона первым делом сто́ит избавиться от Vdroop, включив Load-Line Calibration.
Далее выбираем режим задания процессорного напряжения. Да-да, плата GA-P55M-UD2 с прошивкой версии F6 также позволяет задать его не только напрямую, но и со «сдвигом». Установленное таким образом «динамическое» напряжение будет снижаться в простое так же, как и штатное. А значит, можно надеяться, что платы Gigabyte (по крайней мере, под современные процессоры Intel) избавились от своего последнего заметного «софтварного» недостатка для оверклокеров (а точнее, отставания в этом вопросе от Asus) – неполного сохранения работоспособности энергосберегающих технологий при разгоне. Что ж, хорошо, если так. Проверим.
Как всегда, потенциально небезопасные значения напряжений при выборе помечаются сначала розовым, а затем – тревожно мигающим красным. Для CPU Voltage эти явления наблюдаются начиная с 1.55 и 1.6 В соответственно, для VTT Voltage – с 1.23 и 1.61, для DRAM Voltage – с 1.66 и 1.88.
На этом завершаем осмотр раздела M.I.T. Но напоследок попробуем обобщить информацию о возможностях GA-P55M-UD2 по изменению основных напряжений:
|
|
|
|
CPU |
|
|
|
Memory |
|
|
|
QPI/VTT |
|
|
|
PCH |
|
|
|
CPU PLL |
|
|
|
