Дизайн и возможности

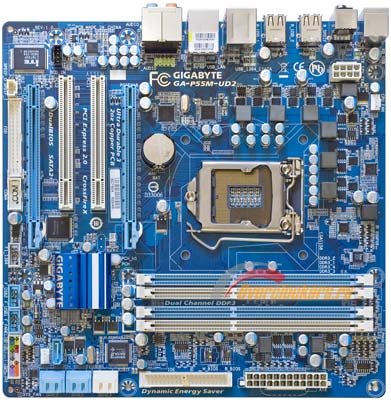

Компоновку GA-P55M-UD2 можно смело назвать классической (для micro ATX платы на одночиповой логике, конечно). Все находится именно там, где ожидаешь. Кроме разве что разъема FDD, дотянуть до которого шлейф может оказаться проблематично. Но, уверен, немногочисленные пользователи, до сих пор верные своим накопителям на гибких магнитных дисках, будут благодарны Gigabyte за сам факт наличия соответствующего разъема. Главный конкурент – компания Asus в серии плат на Intel P55 Express от поддержки FDD отказалась в принципе.

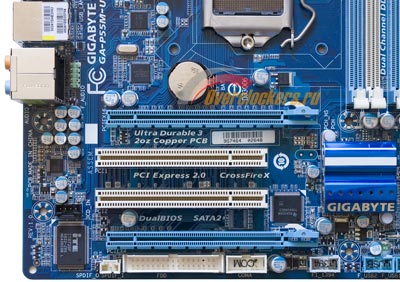

Набор слотов расширения Gigabyte GA-P55M-UD2 также приятно удивит бережливых пользователей, не желающих отказываться от своих периферийных плат PCI. Сразу два соответствующих слота расположились между парой полноразмерных PCIe. Эти при большом желании позволят собрать систему с двумя видеокартами. Но Intel P55 Express способен обеспечить лишь 20 линий PCI-Express, а симметричный режим (8+8) тестируемая плата не поддерживает. Поэтому одному ускорителю придется довольствоваться четырьмя линиями. Поддержка NVIDIA SLI для GA-P55M-UD2 даже не заявлена.

Слоты PCIe оборудованы привычными для Gigabyte мелкими защелками, добраться до которых в тесном системном блоке может быть сложно.

Другая типичная для Gigabyte проблема связана с разъемами для памяти: нижние их фиксаторы (на фото – слева) упираются во вставленную в первый слот видеокарту. Помнится, именно в micro ATX плате Asus – Rampage II Gene – мы впервые обнаружили слоты SDRAM, оборудованные защелками только с одной стороны. Теперь такими может похвастать большинство плат этого производителя. Возможно, Gigabyte тоже пора подумать о похожем решении?

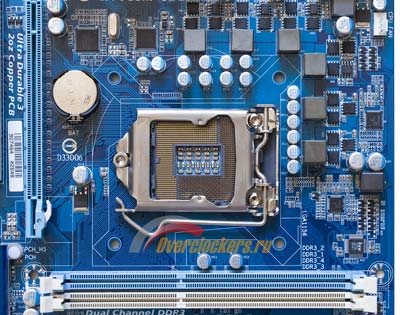

Вдобавок слоты памяти и верхний PCIe расположены достаточно близко к процессорному разъему (точнее, конечно, наоборот: это сокет сдвинут к центру платы). А значит, могут помешать установить на GA-P55M-UD2 массивные системы охлаждения CPU (позже мы это обязательно проверим). Модули DDR3, оборудованные высокими радиаторами (например, Corsair Dominator), так и точно упрутся в блок ребер крупного радиатора на тепловых трубках. Непонятно, что мешало расположить процессорный разъем немного выше и левее (на фото – правее и выше) – с этих сторон вокруг него места более чем достаточно.

Особенно хорошо это видно на схеме Gigabyte GA-P55M-UD2:

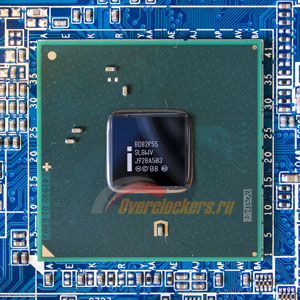

В том числе здесь подписаны все (немногочисленные) дополнительные контроллеры, расширяющие функционал логики Intel P55 Express.

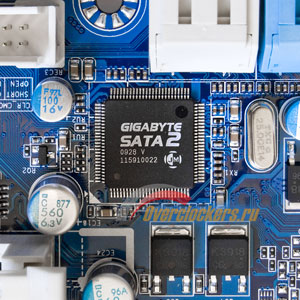

Мы в первую очередь отметим микросхему JMicron JMB363, перемаркированную по Gigabyte-овской традиции в GSATA2. Она дает дополнительную пару портов Serial ATA 300.

Шестерка чипсетных также никуда не делась. Пять из них сгруппированы в нижнем правом углу платы (голубые):

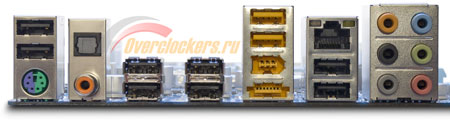

И еще один обнаруживается на I/O-панели GA-P55M-UD2. Кроме него, туда выведены:

• Десять (!) портов USB 2.0;
• Совместный разъем PS/2, который можно использовать для подключения как мыши, так и клавиатуры;
• Коаксиальный и оптический цифровые аудио-выходы;
• Firewire (IEEE1394a);
• Шесть аналоговых 3.5 мм джеков восьмиканального звукового кодека;
• Сетевой разъем RJ-45 («витая пара»).

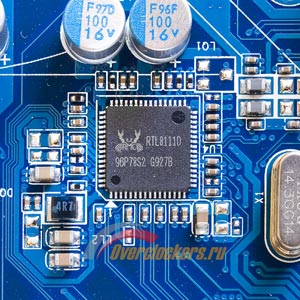

За сеть на Gigabyte GA-P55M-UD2 также отвечает отдельная микросхема – Realtek RTL8111D.

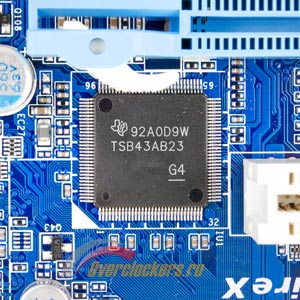

Еще четыре USB обеспечивает пара разъемов внизу платы. Там же – второй Firewire. Оба порта IEEE1394a на GA-P55M-UD2 обязаны своим наличием микросхеме Texas Instruments TSB43AB23.
