Система охлаждения

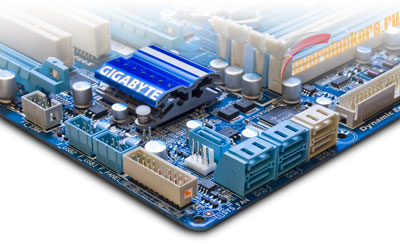

– это сильно сказано применительно к Gigabyte GA-P55M-UD2. Единственный маленький радиатор украшает южный мост Intel P55 Express. Впрочем, больше и не нужно: типичное тепловыделение данной микросхемы не превышает 5 Вт, а значит, для ее охлаждения сгодится любой «кусок алюминия».

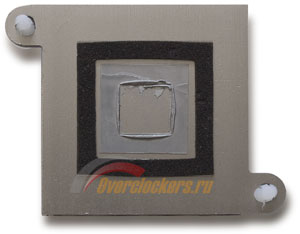

Этот крепится с помощью подпружиненных пластиковых фиксаторов. В качестве термоинтерфейса используется нечто среднее по консистенции между «липучкой» и пастой. Все время тестирования платы радиатор оставался в худшем случае теплым. В том числе и после замены термоинтерфейса на Arctic Cooling MX-2.
Элементы процессорного преобразователя питания (он выполнен по схеме 6+2) никак не охлаждаются. Их температурный режим без прямого обдува (башенная система охлаждения CPU) в процессе тестирования (и при разгоне Core i5 750 до 4.2 ГГц) можно было назвать сносным: полевые транзисторы были не горячими.
реклама
Система охлаждения тестируемой платы обходится без вентиляторов. Да и подключить к Gigabyte GA-P55M-UD2 можно лишь два своих. Зато оба разъема – четырехконтактные (снабжены ШИМ-регулировкой скорости вращения).

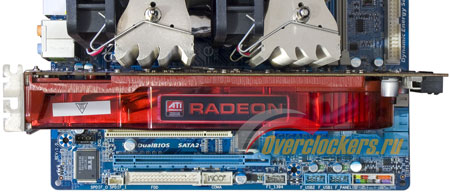

При сборке тестового стенда подтвердилось опасение, что излишне близкое расположение процессорного разъема к первому PCIe может вызвать проблемы с крупными системами охлаждения CPU. Ребра Радиатора Thermalright IFX-14 в типичном положении неминуемо упираются во вставленную в этот слот видеокарту. В случае с тестовым Radeon HD4890 – в крепежную рамку его кулера с обратной стороны платы. При этом видеокарту не удалось даже ровно поставить. Т.е. закрепить ее в корпусе с помощью штатной планки будет невозможно.
Другие радиаторы, которые мне удалось «примерить» на GA-P55M-UD2, таких проблем не вызывают: и Scythe Zipang в положении «концами тепловых трубок вверх», и Thermalright Ultra-120 eXtreme позволят зафиксировать в корпусе занимающую верхний слот видеокарту. Правда, в случае с последним кулером пришлось отказаться от штатного крепления 120 мм вентилятора – с этой пластмассовой рамкой ширина TRUE даже превосходит таковую IFX-14.
Технические характеристики Gigabyte GA-P55M-UD2
Процессор | Intel® Core™ i7 и Intel® Core™ i5 LGA 1156; L3-кэш в зависимости от модели CPU. |
Набор логики | Intel® P55 Express; Realtek ALC888B High Definition Audio; Микросхема T.I. TSB43AB23 для поддержки IEEE1394a; iTE IT8720. |
Память | DDR3 2200/1600/1333/1066/800 MHz; 4 x 1.5 В DDR3 DIMM слота с поддержкой до 16 ГБ памяти; Двухканальная архитектура памяти; Поддержка non-ECC модулей памяти; Поддержка модулей памяти X.M.P. (Intel Extreme Memory Profile). |
LAN | 1 x RTL8111D chip (10/100/1000 Mbit). |
Внутренние разъемы ввода/вывода | 2 x USB 2.0/1.1; 2 x 4-контактных разъема для вентиляторов; 1 x SPDIF out; 1 x SPDIF in; 1 х COM; 1 x IEEE 1394a; 1 x IDE; 1 x Разъем для передней панели; 1 x аудио разъем; 1 x разъем для подключения дисковода; 1 x джампер для очистки CMOS; 1 x CD in; 8-pin разъем питания ATX 12V; 24-контактный ATX. |
Слоты расширения | 1 x PCI Express x16, работает в режиме x16; 1 x PCI Express x16, работает в режиме x4; 2 x PCI 2.2. |
Задняя панель | 1 x SPDIF выход (оптический); 1 x SPDIF выход (коаксиальный); 1 x RJ-45 LAN; 1 x PS/2 (Клавиатура) или 1 x PS/2 (Мышь); 1 x IEEE 1394a; 1 x eSATA 3Gb/s; 10 x USB 2.0 / 1.1. |
Форм фактор | micro ATX; 244 мм x 244 мм. |
Контроль за состоянием системы | Определение температуры CPU / системной; Контроль температуры CPU / системной; Определение скорости вращения вентиляторов: CPU / системного; Контроль скорости вращения вентиляторов: CPU / системного; Сообщение о неисправности вентиляторов: CPU / системного. |
BIOS | Award BIOS; 2 x 16 Мбит ПЗУ; PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b; Поддержка технологии DualBIOS™. |
Пакет программного обеспечения | Norton Internet Security (OEM версия). |
Операционная система | Microsoft® Windows® 7 / Vista / XP. |
Другие особенности | Xpress™ Install; Поддержка Xpress™ BIOS rescue; Поддержка EasyTune; Поддержка Smart 6™; Поддержка Q-Share; Поддержка Dynamic Energy Saver™ 2; Q-Flash™; Поддержка Download Center; @BIOS™. |
Примечание | Из-за различных условий поддержки ОС Linux, предоставляемых производителями чипсетов, пожалуйста скачайте драйверы для Linux с сайта производителя либо из других источников. |
