Тестовый стенд
Thermaltake MeOrb II тестировался в составе следующей системы:
- Материнская плата: Asus Maximus VII Hero (Intel Z97 Express, BIOS 0609);
- Центральный процессор: Intel Core i7-4770K (Haswell, штатное напряжение 1.200 В);
- Термоинтерфейс: Gelid GC Extreme;
- Оперативная память: 2 x 4 Гбайта Kingston HyperX 2133 МГц;
- Дисковая подсистема: OCZ Vertex 460 240 Гбайт;
- Видеокарта: Asus GeForce GT 640 (пассивное охлаждение);
- Блок питания: Seasonic SS-520FL, 520 Вт;
- Соперник: GlacialTech Igloo S26.
Установка
Как уже говорилось, кулер устанавливается очень просто. Обычно устройства подобного типоразмера крепятся вообще на пластиковые защелки или простейшие крепления, но в этот раз нам доступен «взрослый бэкплейт».

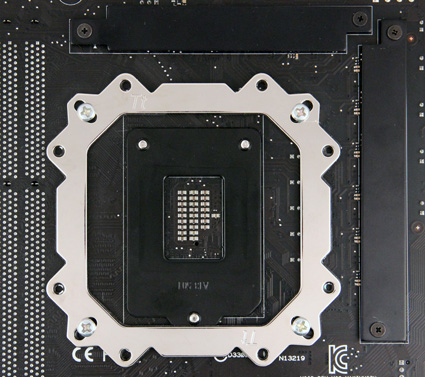

На крепежной пластине с одной стороны есть двухмиллиметровый слой эластичного материала, что позволяет очень плотно прижать ее во время монтажа, без лишних хлопот по части нанесения ущерба материнской плате.
реклама
В универсальном креплении находится несколько отверстий, подходящих для различных платформ Intel и AMD (заявлена совместимость практически со всеми платформами последних поколений).
После продевания длинных винтов через крепежную пластину мы закручиваем на них гайки, а уже к ним крепится и сам кулер. Обычно упоминается, что процесс установки занимает около двух минут, тут же потребуется еще меньше времени.

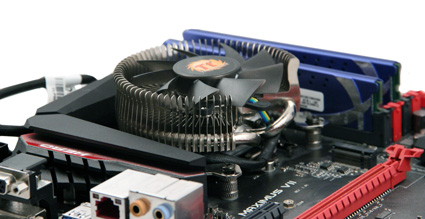

Как видно на фотографиях, на материнской плате форм-фактора ATX кулер буквально теряется. В установленном виде его профиль лишь легка возвышается над модулями оперативной памяти с обычными пластинами радиаторов.
Таким образом, он без проблем должен разместиться в любом Mini-ITX корпусе, рассчитанном на платы со стандартными моделями процессоров. Ну и, конечно же, Thermaltake MeOrb II был разработан так, чтобы не мешать никаким соседним элементам.
Технические характеристики, соперники
реклама
Сравнивать такой кулер с чем-либо очень непросто. По-хорошему, нужен радиатор и со схожей концепцией, и со схожей конструкцией. Как вы понимаете, найти такой сложно, поэтому сравнение будет проходить с небольшой и доступной системой охлаждения GlacialTech Igloo S26.
Данная модель значительно выше своего оппонента и построена на основе башенной конструкции. Зато она использует небольшое число ребер, всего пару тепловых трубок и вентилятор равного типоразмера.

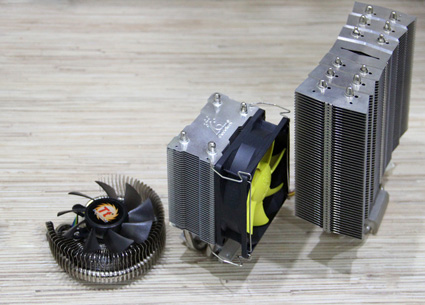

Для сравнения можно ознакомиться с фотографией выше, там же «не для протокола» стоит радиатор Thermalright Archon.
Сведем технические характеристики соперников в одну таблицу.
|
MeOrb II |
Igloo S26 |
Габариты, мм |
|
|
Масса, г |
|
|
Материал основания |
|
|
Материал ребер |
|
|
Количество пластин, шт. |
|
|
Расстояние между ребрами, мм |
|
|
Толщина пластин, мм |
|
|
Материал тепловых трубок |
медь |
медь |
Диаметр тепловых трубок, мм |
|
|
Количество тепловых трубок, шт. |
|
|
Типоразмер вентиляторов, мм |
|
|
Максимальное количество вентиляторов, шт. |
|
|
Вентиляторов в комплекте, шт. |
|
|
Скорость вращения, об/мин. |
|
|
Совместимость с процессорами |
AMD Socket AM2, AM2+, AM3 |
AMD Socket AM2, AM2+, AM3 |
Рекомендованная стоимость, USD |
|
|
Инструментарий
Прогрев CPU | LinX AVX 0.6.4 |
Мониторинг температур CPU | RealTemp 3.70 |
Дополнительный мониторинг CPU | CPU-Z 1.67 |
Методика тестирования
Как и в случае с подбором соперников, тестировать такой небольшой кулер придется с оговорками, ведь он поддерживает, по сути, лишь экономичные процессоры с тепловыделением до 65 Вт, а наш Core i7-4770K несколько горячее. Тем более, мы используем специальные тесты для нагрева.

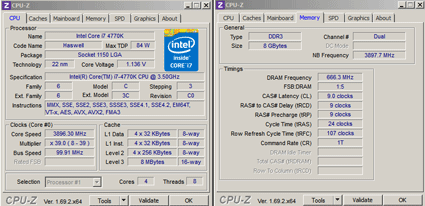

В результате было принято решение сбросить частоту ядер до номинальных значений, равно как и подаваемое напряжение. Таким образом, частота ЦП составляла 3.9 ГГц при напряжении 1.136 В, технологию HT мы не отключали. Именно в таком виде процессор будет «горячее, чем надо» для нашего испытуемого. Тем не менее, специально для данных кулеров объем задачи в LinX был уменьшен с 15 000 до 10 000, что немного снизило сложность и длительность просчета, а вместе с этим и нагрев ядер CPU.
Большинство остальных параметров BIOS выставлено в стандартное положение. Версия BIOS была прошита до 0609, и в дальнейшем меняться не будет, равно как и версии драйверов и утилит, чтобы все тестируемые оказались в одинаковых условиях.
Для оперативной памяти просто применяется профиль X.M.P.: частота 2133 МГц, задержки 11–12–11–30–2T, напряжение 1.65 В.
Тесты проводились в 64-битной Windows 7 Ultimate. Центральный процессор прогревался с помощью LinX AVX 0.6.4. Во всех случаях на графиках приводится температура самого горячего ядра. За мониторинг состояния CPU (частота, напряжение и температура) отвечали утилиты RealTemp и CPU-Z. Тестирование систем охлаждения проводится только на открытом стенде.
реклама
Температура в помещении («Ambient» на графиках) в ходе всего тестирования поддерживалась в пределах 26 градусов по Цельсию. Если во время теста температура изменялась, необходимые условия восстанавливались.
Результаты тестирования
Температурный режим
Изначально при выборе заданных параметров частот и напряжений были опасения, что кулер Thermaltake не справится, и это была бы не самая хорошая ситуация.
С одной стороны, раз не было заявлено, то и не должен был, но с другой, ведь все понимают, что ЦП Intel Core i7-4770 вполне ходовая модель. В конце-концов, пользователю может прийти идея перепрофилировать свой мощный ПК в небольшой HTPC с минимумом затрат. Поэтому важно, чтобы была хоть какая-то возможность использовать СО с таким процессором.
Штатные вентиляторы
Меньше – лучше
Включите JavaScript, чтобы видеть графики
К счастью, такая возможность есть. На минимальных оборотах мы зафиксировали перегрев, однако, начиная с 2000 об/мин, кулер MeOrb II смог справиться с заданием. На максимальной скорости вращения крыльчатки его вентилятора процессор прогрелся до 94 градусов Цельсия.
Да, можно понять скепсис некоторых участников конференции, ведь и температура в помещении далеко не «летняя жара», и стенд со свободным притоком воздуха – есть о чем беспокоиться, вы правы. Тем не менее, кулер сделал то, что должен был, свои характеристики отыграл с избытком, а проблемы перегрева на мощном процессоре можно убрать снижением питания. Опять же, не для протокола, но после снижения напряжения на 0.080 В была получена температура около 88 градусов Цельсия.
Что до башни GlacialTech, вопреки моим ожиданиям, она не показала значительно лучший результат. Да, на пике оборотов (которые, стоит отдать должное, намного меньше, чем у MeOrb II) можно достигнуть 91 градуса Цельсия, что на 3 градуса лучше, но модель Igloo S26 поместится уже не в каждый плоский Mini-ITX корпус, и от нее ждешь большей прыти.
Уровень звукового давления
А теперь посмотрим на уровень шума. Измерения производились с расстояния в 0.3 метра, открытый стенд был скомпонован так, чтобы именно система охлаждения CPU была ближайшим к шумомеру заметным источником шума.
Фоновый уровень («Ambient» на графике) составлял 26* дБ. Все прочие комплектующие подобраны таким образом, что оснащены пассивным охлаждением и не производят шума, а вместо жесткого диска используется твердотельный накопитель.
Меньше – лучше
0.3 м
Включите JavaScript, чтобы видеть графики
Штатные вентиляторы разные, но на равных оборотах выдают примерно схожие показатели уровня шума. Разумеется, после определенного порога вертушка MeOrb II начинает значительно шуметь, производя не самое приятное впечатление на любителей тишины, но такова будет плата за компактность.
Заключение
Новый кулер Thermaltake MeOrb II рассчитан на узкую нишу и найдет своего покупателя. Инженеры постарались создать максимально компактную СО, способную охлаждать достаточно мощные процессоры, и им это удалось. После показаний i7-4770K в LinX уже совсем не страшно за какой-нибудь i7-4770S (или тем более i7-4770T) во время обычной и даже ресурсоемкой работы. В числе прочих достоинств новинки наличествуют универсальные крепления и ШИМ-вентилятор.
Во время тестов было отмечено, что поначалу кулер держится очень хорошо, но со временем разогревается и небольшой площади рассеивания уже недостаточно, чтобы удерживать температуру на низком уровне. Конечно, такому решению не помешало бы больше ребер и больше трубок, но что тогда станет с габаритами?
Нет, больше-выше-сильнее конкретно здесь станет деградацией той самой идеи – создать ультра компактный кулер для самых небольших систем. Во всех остальных случаях вам просто не нужна система охлаждения подобного формата.
Плюсы Thermaltake MeOrb II:
- ШИМ-управление вентилятором;
- Совместимость со всеми актуальными платформами;
- Хорошие показатели температур относительно форм-фактора кулера.
Минусы кулера:
- Высокий шум вентилятора на максимальных оборотах.
Выражаем благодарность:
- Компании СВЕГА за предоставленный на тест кулер Thermaltake MeOrb II.
