Обзор материнской платы Gigabyte P55-UD3 (страница 2)
реклама
Возможности BIOS

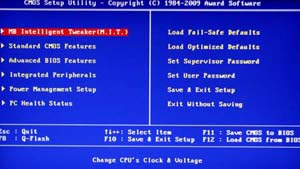

BIOS материнской платы Gigabyte P55-UD3 написан на коде Award:
|
|

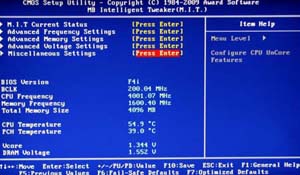

Меню представлено в классической форме. В первой же графе «MB Intelligent Tweaker (M.I.T.)» мы наблюдаем пять действующих подпунктов: M.I.T Current Status / Advanced Frequency Settings / Advanced Memory Settings / Advanced Voltage Settings / Miscellaneous Settings, которые в основном отвечают за манипуляцию с частотой процессора, памяти и их напряжением. Ниже отображаются текущие параметры. Как видно из рисунка, BIOS имеет версию F4i, это последняя версия на момент написания статьи, и именно на этой версии были проведены все последующие пробы.
В первой вкладке меню «MB Intelligent Tweaker» находятся важные для нас средства мониторинга текущего состояния всех основных подсистем компьютера.
реклама
В частности, здесь можно просмотреть текущий множитель процессора раздельно по ядрам, рабочие частоты всех основных подсистем, температуру CPU, объём каждой установленной планки памяти и суммарное количество установленной ОЗУ, а также её текущие тайминги, раздельно для каждого канала.

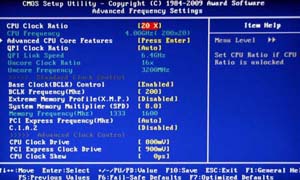

Вторая графа – Advanced Frequency Settings, позволяет производить некоторые манипуляции с процессором:
|
|

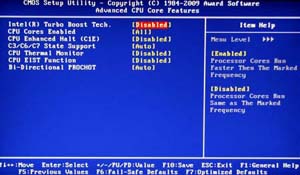

Здесь вы можете изменять множитель CPU, частоту BCLK и другие параметры. В этом же пункте находится и важная графа «Advanced CPU Core Features», в которой расположились функции энергосбережения и некоторые технологии процессора.
Пройдя на страницу настроек «Advanced Memory Settings», вы получаете возможность управления настройками памяти:
Здесь можно изменять важный для многих оверклокеров делитель памяти, а также тайминги.
Далее следует «Advanced Voltage Settings»:
реклама
Тоже особо важный пункт, где изменение некоторых значений напряжения может сыграть решающую роль в достижении стабильности нашей системы. Напряжения меняются в достаточно широких пределах, коих должно хватить даже на экстремальный разгон.
Остальные пункты в меню стандартны и не нуждаются в особом описании:
|
|
|
|

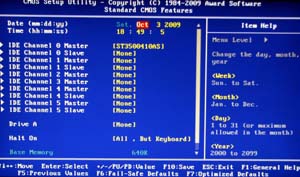

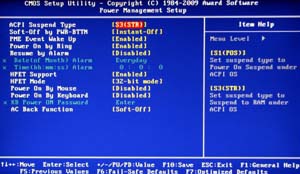

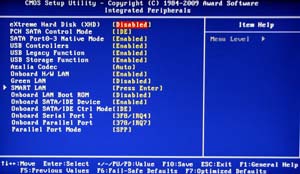

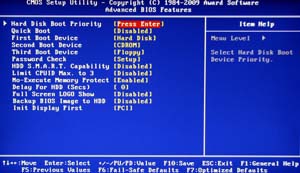

Всё выполнено гармонично, практично и просто.
Узреть напряжения и температуры некоторых компонентов системы поможет «PC Health Status»:
Здесь показаны напряжения основных компонентов как процессора, так и памяти, а также их текущие температуры. Мониторинг оборотов вентиляторов и контроль за ними тоже присутствует в этой графе.
Разгон процессора Intel Core i5-750 и температурный режим
Тестовая конфигурация и драйверы
Для тестирования был использован открытый стенд следующей конфигурации:
- Процессор: Intel Core i5-750 B1 (Lynnfield)
- Материнская плата: GA-P55-UD3, Intel P55, BIOS F4i
- Память: Geil 2x2GB DDR3 1600MHz [GU34GB1600C7DC]
- Видеокарта: Palit GTS 250 1024Mb Green PCI-Ex
- Жёсткий диск: HDD SATA-II Seagate 500Gb [ST3500410AS]
- Блок питания: Lian Li 650W
- Термопаста: Arctic Silver 5
- ОС и ПО: Windows XP (SP3)/ обновление DirectX от марта 2009/Intel Chipset Device Software v9.1.1.1015/NVIDIA ForceWare v190.38
Настройки BIOS, при которых было проведено тестирование:
Intel (R) Turbo Boost Tech. – [Disabled]
CPU Core Enabled – [All]
CPU Enhanced Halt (C1E) – [Disabled]
CPU Thermal Monitor – [Disabled]
CPU EIST Function – [Disabled]
Load-Line Calibration – [Enabled]
Для проверки стабильности использовалась программа IntelBurnTest v2.3 (устанавливался максимальный стресс-уровень и пятикратный проход). Минимальные и максимальные температуры ядер фиксировались программой RealTemp v3.3.
реклама
Процессор Core i5-750 является самой младшей моделью для платформы s1156. Номинальная частота работы каждого ядра 2660MHz, частота BCLK – 133 при множителе х20. Присутствует встроенный контроллер памяти и PCI-Ex. Технология Hyper-Threading отсутствует.
На процессор был установлен боксовый кулер, далее он был протестирован при номинальной частоте:
Температура в простое ядер 41ºС, а в нагрузке в среднем 80ºС. Колебание напряжения от участка простоя до нагрузки по данным CPU-Z v1.52.2 и мультиметра не наблюдалось, и это отличный показатель.
Было решено найти предел разгона ядер при боксовом кулере:
Напряжение питания пришлось опустить до 1.200V (по данным CPU-Z), так как средний температурный показатель в нагрузке был весьма велик – 93ºС. Стабильная работа процессора при стоковом охлаждении зафиксировалась на частоте 3500MHz.
Далее система охлаждения была заменена на суперкулер Thermalright IFX-14 и протестирована на уже достигнутом результате разгона и напряжения:
Как видите, в пике нагрузки разница между кулерами в среднем составляет 20ºС, что значительно. Данный аспект в очередной раз доказывает важность хорошего охлаждения, если в дело вступает разгон.
Немного «поиграв» с обычным боксовым кулером, посмотрим - какую максимальную частоту позволит нам покорить суперкулер.
Да, видимо большие напряжения не для нас… хотя и не очень-то большие, всего-то 1,3V, а какая разница в температуре! Максимальная температура составила 93ºС при частоте ядер 3800MHz.
Теперь постараемся узнать максимальную частоту BCLK, используя суперкулер.
Максимально стабильная частота составила 215MHz, и это хороший результат для материнской платы такого уровня.
Хочется отметить тот факт, что при повышении напряжения QPI/VTT Voltage результат частоты BCLK становился ниже. Поэтому лучше оставить этот пункт при показателе [Auto]. Также как вы могли заметить, разгон памяти не представлен в статье. Первая причина в том, что модули попросту не тестировались на других материнских платах, т.е. не были проверены на разгон. Вторая причина заключается в подаваемом напряжении на память, т.е. большой разброс значения снятого мультиметром от простоя до нагрузки, что не внушало доверия.
Заключение
Преимущества Gigabyte P55-UD3:
- Невысокая стоимость продукта.
- Высокий разгонный потенциал по шине BCLK.
- Для разгона CPU не требуется особых знаний и высокого опыта.
- Эффективная система охлаждения южного моста и силовых транзисторов системы питания CPU.
- Достойная система питания процессора.
Недостатки Gigabyte P55-UD3:
- Малое количество фаз питания для памяти и южного моста, что может сказаться в определённых конфигурациях и при экстремальном разгоне.
- Большой разброс выставляемого и реального напряжения на памяти и чипсете.
- Бедный комплект поставки.
Выражаю благодарность Highlander за неоценимую помощь в написании статьи.
