Система питания

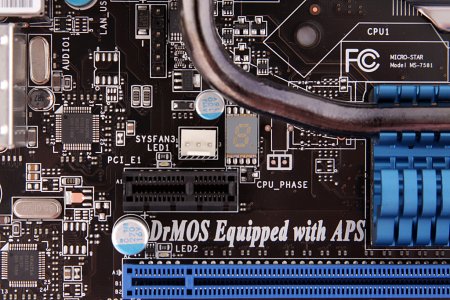

Данная материнская плата поддерживает технологию энергосбережения APS (Active Phase Switching), то есть умеет динамически переключать количество задействованных фаз. Для количества задействованных фаз в системе питания процессора (Vcore) рядом с верхним слотом PCI-E x1 установлен индикатор:

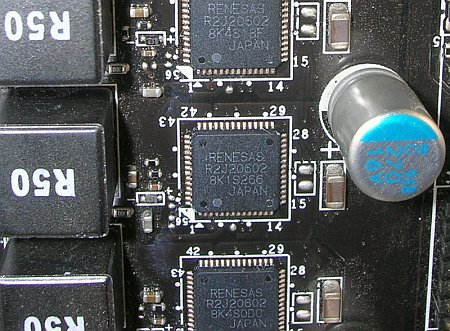

Все установленные на плате конденсаторы - твердотельные. Вместо традиционных мосфетов в системе питания процессора, памяти и чипсета используются микросхемы DrMOS (Driver-MOSFET). DrMOS в одном корпусе сочетают функции нижнего и верхнего мосфетов, а так же управляющей ими микросхемы. Это экономит место на материнской плате и приводит к снижению тепловыделения системой питания. На MSI P55-GD80 в качестве DrMOS используются восемь микросхем RENESAS R2J20602 на напряжении Vcore:

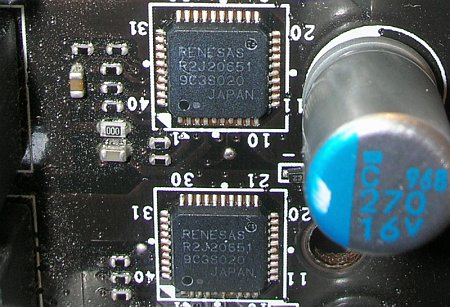

И шесть RENESAS R2J20651 - по два на CPU VTT voltage, DRAM voltage и PCH voltage:
реклама

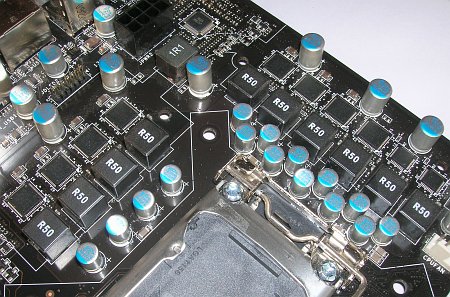

Питание процессора построено по схеме 8+2 (8 фаз напряжение Vcore и 2 - CPU VTT):
Управляет напряжением Vcore микросхема uPI uP6218A:

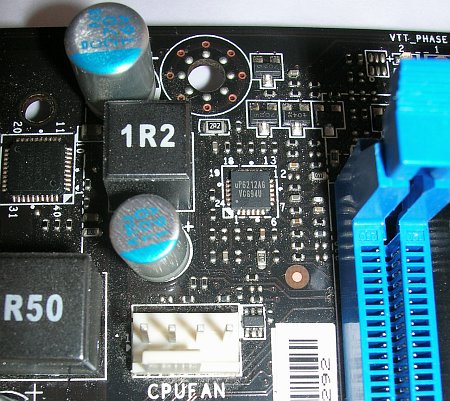

Контроллер напряжения CPU VTT - микросхема uPI uP6212A:

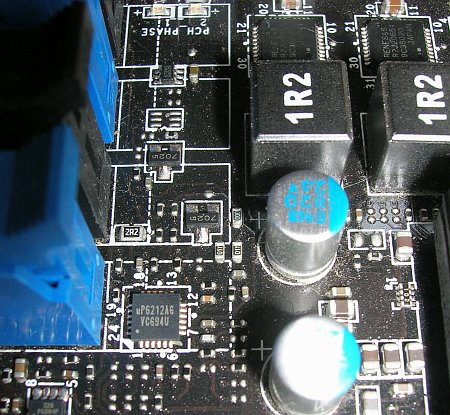

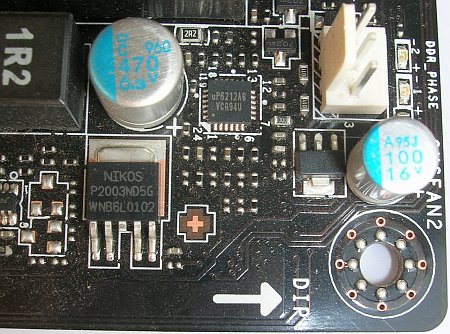

Питание памяти и чипсета (P55 PCH) так же двухфазное и на основе uPI uP6212A:
реклама
Система охлаждения

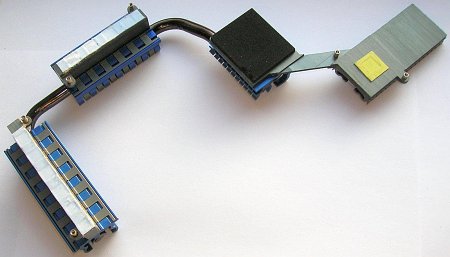

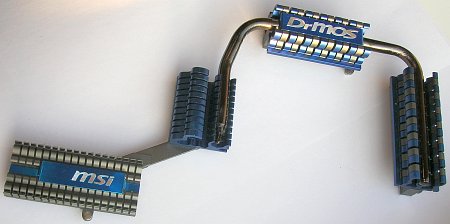

Система охлаждения MSI P55-GDG80 состоит из четырёх алюминиевых радиаторов, склеенных из нескольких частей. Три из них соединены одной тепловой трубкой увеличенного диаметра (Super Pipe).

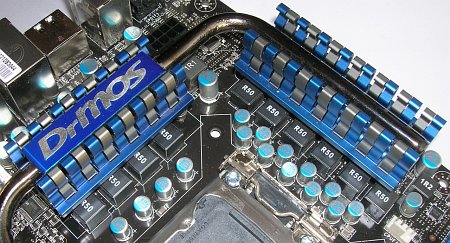

Два радиатора охлаждают систему питания процессора (микросхемы DrMOS):

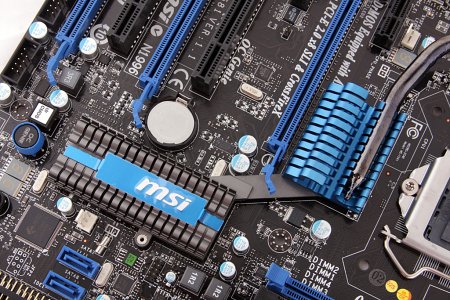

Третий радиатор находится в том месте, где раньше был северный мост. Снизу он заклеен куском теплоизоляции. Четвертый радиатор закрывает южный мост P55 PCH.
Система охлаждения MSI P55-GDG80 достаточно эффективна и не требует модификации или замены. Скорее всего, её было бы недостаточно для эффективного охлаждения материнской платы с чипсетом X58, но P55 - совсем другое дело. Самого горячего элемента (северного моста) здесь нет, а DrMOS и P55 PCH - греются слабо и не требуют организации дополнительного обдува даже при использовании СВО на процессоре.
Возможности BIOS
Как и большинство других материнских плат производства MSI, модель P55-GD80 использует код AMI BIOS. Плата попала к нам с версией BIOS 1.1 beta 1 от 22 июля 2009 года и с ней же была протестирована. С этой версией в работе материнской платы были обнаружены только две крупные проблемы, но они были решены в версии BIOS 1.3 beta 4 от 21 августа 2009 года полученной уже после завершения тестирования. Первая проблема - несоответствие реального напряжения на процессоре и установленного в BIOS (Vdrop), а так же сильное падение этого напряжения под нагрузкой (Vdroop). Были проведены замеры напряжения мультиметром под нагрузкой в программе LinX и без неё. Они совпали с показаниями в программе CPUZ, но расхождения с напряжением, установленным в BIOS, были огромны:
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В версии BIOS 1.3 beta 4 была добавлена опция Loadline Calibration, которая полностью решила данную проблему и избавила от необходимости делать модификации Vdrop/Vdroop. Но, как ни странно, для устранения просадки напряжения Vcore эту опцию нужно не включить, а выключить. Во включенном состоянии она работает так же, как и BIOS 1.1 beta 1 без этой опции.
Вторая проблема касается работы технологии Turbo Boost, и она гораздо серьёзнее. Еще по материнским платам на чипсете X58 мы знаем, что часть производителей реализовала работу Turbo Boost так, как она была задумана производителем процессоров. Это когда при нагрузке всех четырех ядер (4 и более потока) включается так называемый турбо-троттлинг и множитель процессора понижается до номинального, пока нагрузка снова не снизится. Такая реализация была свойственна дешевым материнским платам. К примеру, на MSI X58 Pro ни с одним из BIOS'ов (включая все версии от MSI X58 Pro SLI) мне не удалось зафиксировать множитель под нагрузкой на все ядра при работе Turbo Boost. В то же время на MSI Eclipse SLI, Gigabyte GA-EX58-Extreme и DFI LanParty UT X58-T3eH8 с этим не было никаких проблем, Turbo Boost работал так, как это нужно оверклокерам, то есть без снижения множителя. На MSI P55-GD80 турбо-троттлинг присутствовал в версии BIOS 1.1 beta 1, но был убран в версии 1.3 beta 4.

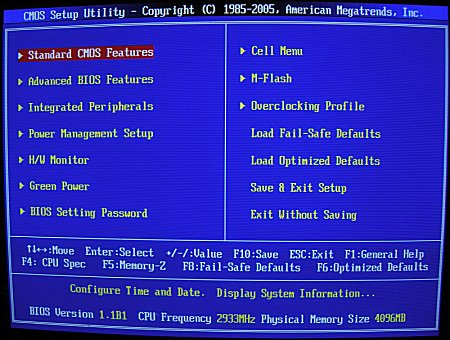

Разделы BIOS:
реклама

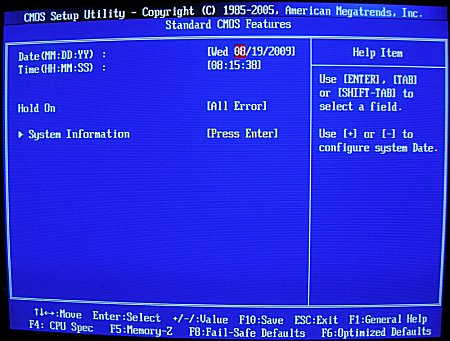

Standard CMOS Features:

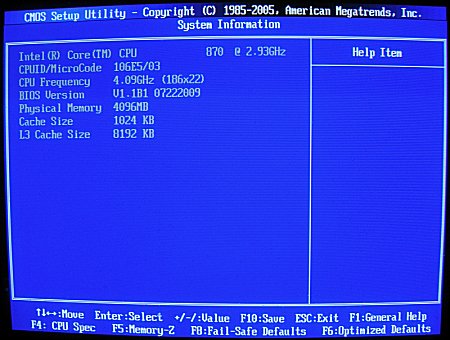

В нем можно изменить дату и время, а так же посмотреть информацию об установленном процессоре:

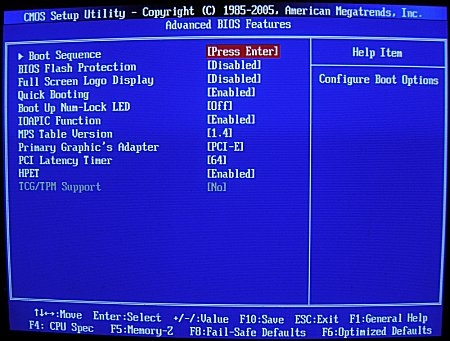

Advanced BIOS Features:

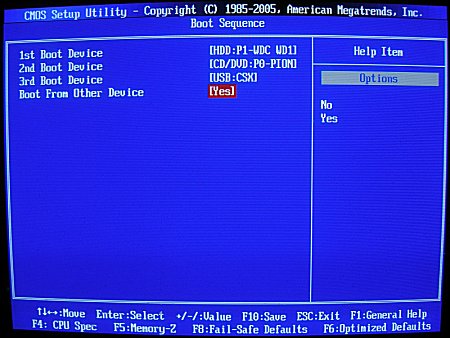

В подразделе Boot Sequence можно выбрать очередность устройств для загрузки операционной системы (жёсткие диски, CD/DVD, Flash-драйвы и т.д.):
В разделе Integrated Peripherals можно включать и отключать интегрированные контроллеры - USB, Firewire, звук и сеть, а так же IDE и SATA:

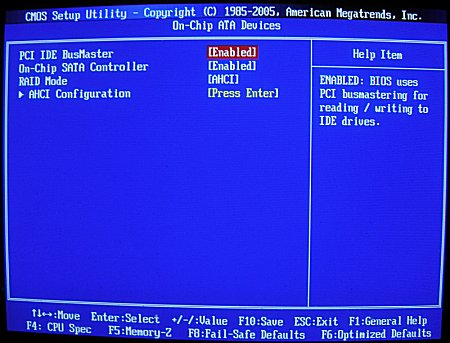

Для контроллеров IDE и SATA можно указать режим работы - IDE, AHCI или RAID.
В случае использования режима AHCI в подразделе AHCI Settings можно посмотреть список определившихся SATA устройств (в случае использования режима IDE этот список будет в разделе Standard CMOS Features):
Если хотите установить и использовать операционную систему Windows XP в режиме AHCI на материнских платах с чипсетом Intel P55, используйте новые версии драйверов от Intel:
Лучше всего интегрировать эти драйвера в дистрибутив системы при помощи программы nLite. Без этого, при попытке поставить Windows XP в режиме AHCI, все закончиться синим экраном. Для Windows Vista и Windows 7 никаких дополнительных действий не требуется. Их можно устанавливать без модификаций, а затем уже в ней самой устанавливать драйвера от Intel.
В разделе Power Management Setup можно включить функцию ACPI, выбрать её режим работы (S1/S3):

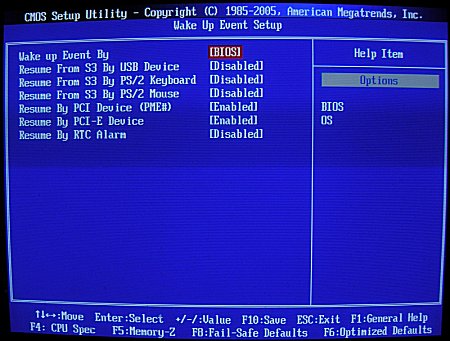

В подразделе Wake Up Event Setup можно определить события, при которых компьютер будет пробуждаться из спящего режима:

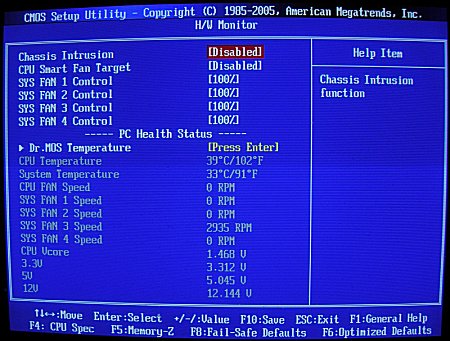

В разделе H/W Monitor можно управлять оборотами вентиляторов, подключенных к разъёмам CPU FAN и SYS FAN, посмотреть температуру процессора и системы, напряжения на процессоре (Vcore) и на линиях блока питания (+3.3V, +5V, +12V), а так же обороты вентиляторов:

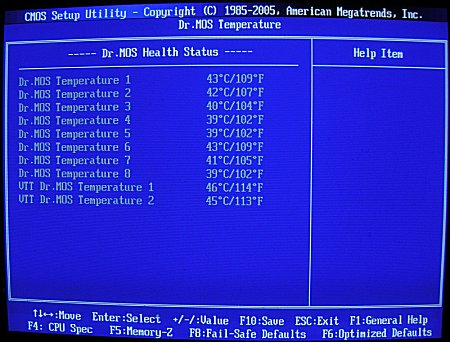

В отдельный подраздел Dr.MOS Temperature выведены температуры всех десяти микросхем Dr.MOS, входящие в систему питания процессора (8 на Vcore и 2 на CPU VTT):

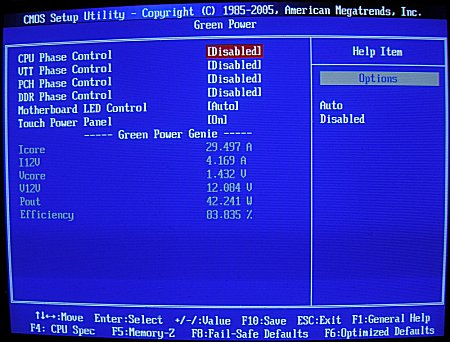

В разделе Green Power можно разрешить или запретить автоматическое управление количеством фаз на процессоре, VTT, памяти (DDR) и чипсете (PCH):

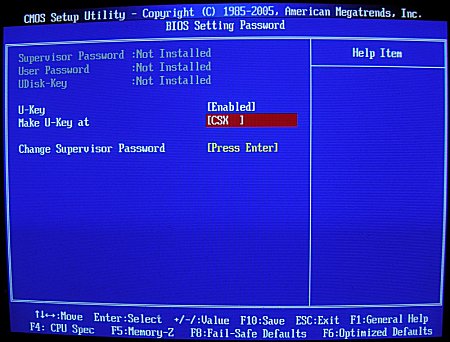

В разделе BIOS Setting Password кроме установки обычного пароля на вход в BIOS и загрузку системы, реализована технология U-Key:
Технология U-Key позволяет использовать flash-drive (или любое другое USB-устройство класса Mass Storage Device) как ключ для доступа к вашему компьютеру. Работает это так: вы вставляете flash-drive, помечаете его как ключ (пункт Make U-Key at) и при следующем запуске, если этот же flash-drive не будет подключен к компьютеру - BIOS не позволит вам его загрузить. Конечно, все это имеет смысл только в том случае, если нет доступа к системному блоку и кнопке сброса настроек BIOS. Отличие от традиционного метода только в том, что вам не нужно запоминать пароль.

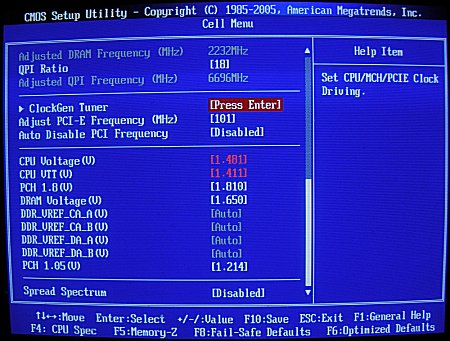

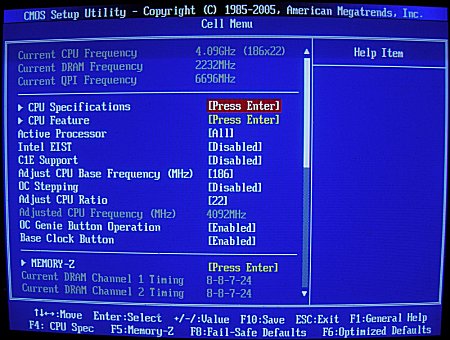

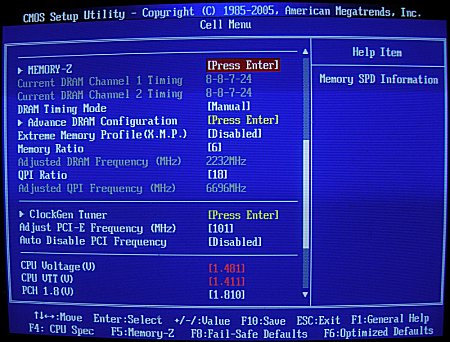

Все самое интересное и полезное для разгона у материнских плат MSI как обычно сосредоточено в разделе Cell Menu:
Доступно изменение напряжений на процессоре, памяти и чипсете в следующих интервалах:
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

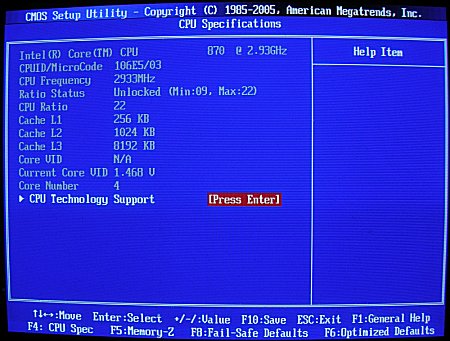

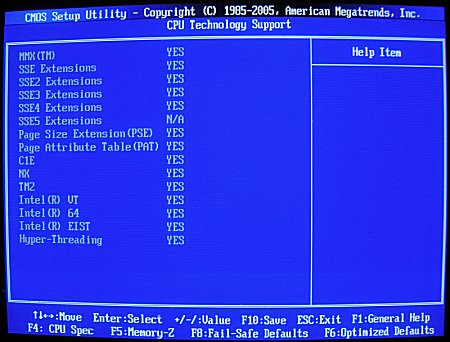

В подразделе CPU Specifications можно посмотреть информацию об установленном процессоре и поддерживаемых им технологиях:

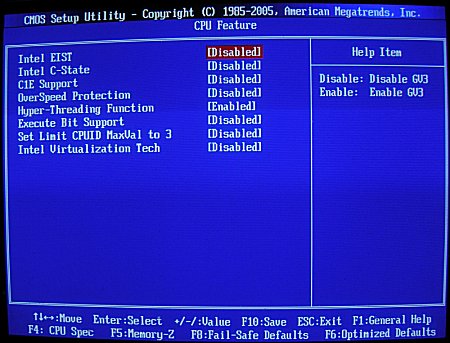

В подразделе CPU Feature можно включить или отключить энергосберегающие технологии, Hyper Threading, технологии виртуализации, функцию Execute Disable Bit и "защиту от разгона" (OverSpeed Protection):

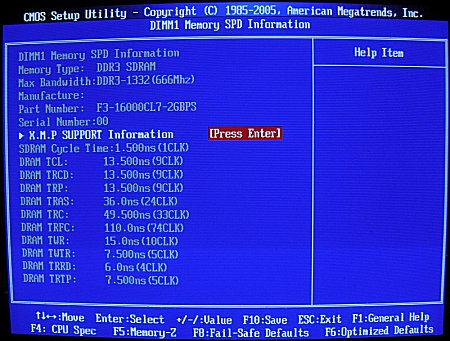

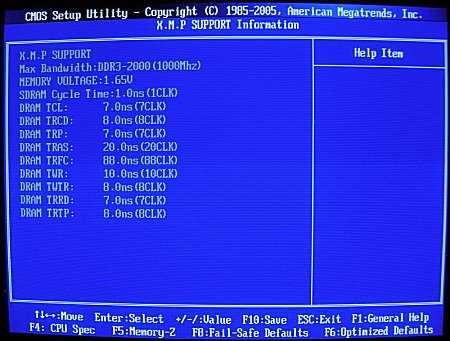

В подразделе MEMORY-Z можно посмотреть информацию об установленных модулях памяти и таймингах, прошитых в SPD/XMP:

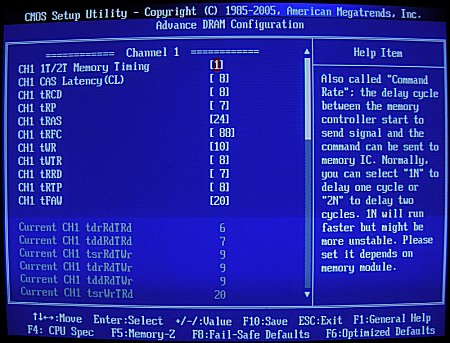

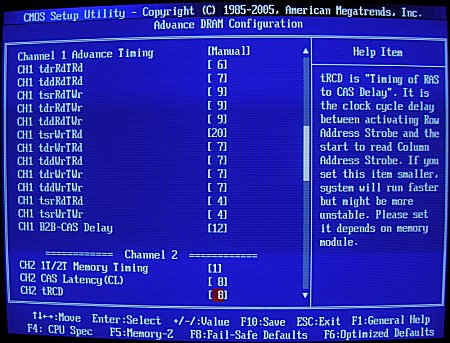

В подразделе Advance DRAM Configuration можно вручную задать тайминги памяти раздельно для каждого из двух каналов:

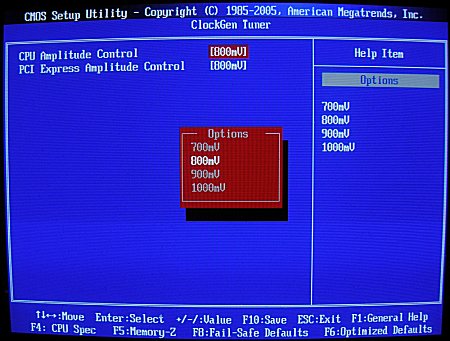

В подразделе ClockGen Tuner находятся опции CPU Amplitude Control и PCI Express Amplitude Control, изменение (повышение) которых, в некоторых случаях, может помочь в разгоне по базовой частоте (BCLK):

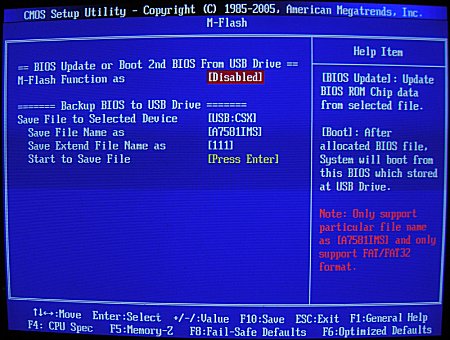

В разделе M-Flash можно сохранить образ BIOS на устройство подключенное к USB (flash-drive и т.п.), включить возможность загрузки с ранее сохраненного образа BIOS или обновить его, указав на файл с новым образом:

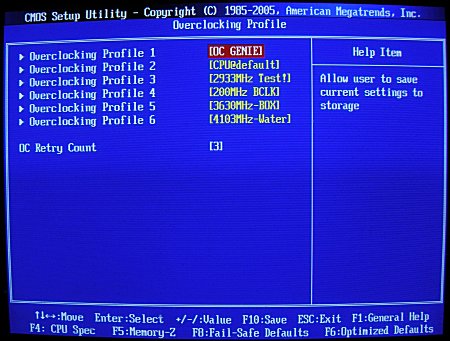

В разделе Overclocking Profile можно сохранить текущие настройки BIOS в один из шести профилей и дать им описания:
