Дизайн и возможности платы

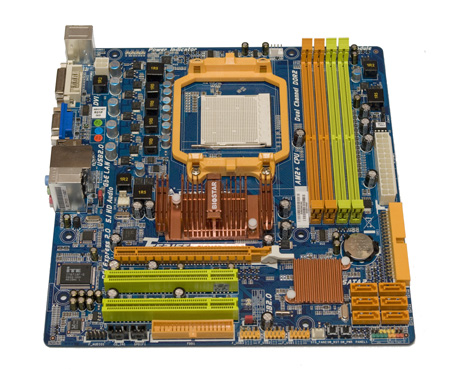

Сама материнская плата выглядит следующим образом:
Что в первую очередь бросается в глаза при взгляде на эту фотографию? Правильно, надпись DDR2. Перед нами продукт, поддерживающий как процессоры Socket AM2+, так и AM3. Как итог - использование начавшей морально устаревать памяти DDR2. Причём это скорее хорошо, чем плохо, ибо у пользователя есть возможность установить в процессорное гнездо процессоры AMD Phenom II x4 прошлого поколения, заметно подешевевшие после обновления линейки. Тем более никто не требует от материнской платы micro-ATX за 89 долларов феноменальной производительности (простите за каламбур). Ещё на фотографии выделяются ничем не прикрытые MOSFET. Насколько это плохо – мы узнаем по ходу тестирования с помощью термопары, но советую не торопиться с выводами – исследование одного из пользователей нашего сайта показало, что порой радиатор лишь мешает охлаждению MOSFET, рассчитанных на отвод тепла на текстолит материнской платы.

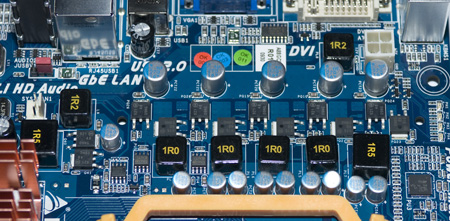

Кстати, пару слов о системе питания. Она выполнена по схеме "4+1", чего более чем достаточно для процессоров AMD Athlon II, который предлагает использовать в паре с новыми материнскими платами компания AMD. С другой стороны, очень многие материнские платы из высшего сегмента имеют практически идентичные системы питания, и это не мешает им отлично справляться с разгоном топовых четырёхъядерных "феномов". Не стоит забывать, что счастье не только в количестве фаз питания, но и в их качестве ;) Так или иначе, официально заявлена поддержка процессоров с TDP до 140 Ватт.
реклама

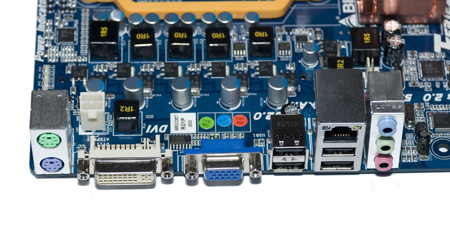

На фотографии отчётливо видно, что используется не 8-ми, а 4-пиновый разъём дополнительного питания.

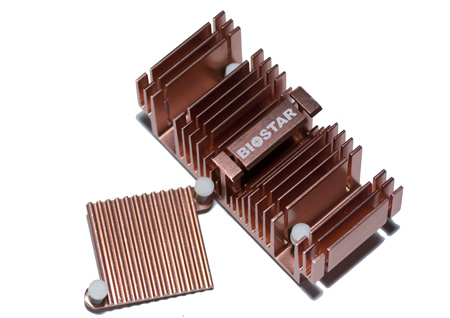

На температуре MOSFETов мы ещё раз подробно остановимся по ходу тестирования, а сейчас посмотрим на устройство системы охлаждения северного и южного мостов:

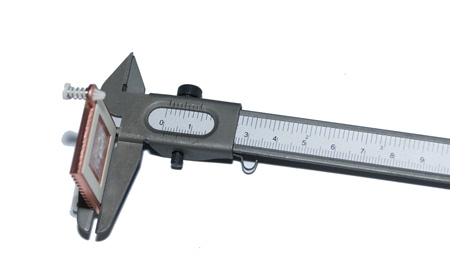

Под обоими радиаторами находился классический полувысохший термоинтерфейс, который незамедлительно после протирки ацетоном был заменён на термопасту Arctic Cooling MX-2. Но некачественный термоинтерфейс - дело привычное, а вот толщина основания радиатора, установленного на AMD SB710, меня неприятно удивила:
На самом деле, тепловыделение AMD SB710 составляет около 5 Ватт, так что даже этого радиатора хватит, что справиться с его "горячим" нравом.

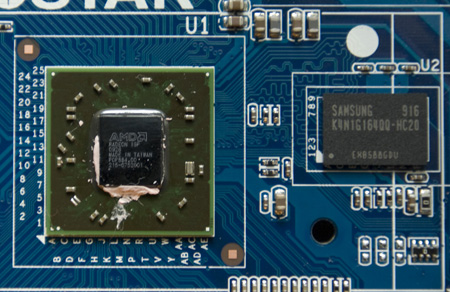

Под большим радиатором, помимо северного моста, находится чип памяти Sideport memory производства Samsung. Он не контактирует с подошвой радиатора, как и на других материнских платах, где мне встречалось подобное решение. Главное отличие от "собратьев" - использование чипа DDR-2, а не DDR-3, что вероятно, продиктовано условиями экономии. Время выборки - 2.0 нс.
реклама

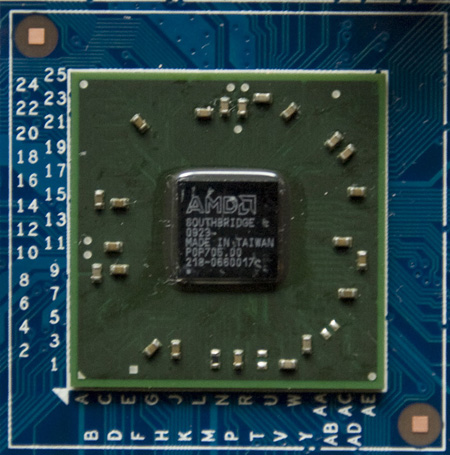

Под радиатором южного моста находится, как ни странно, южный мост оО

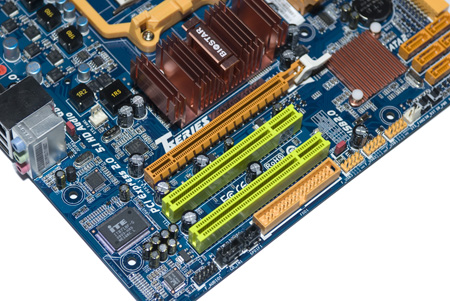

На плате распаян один слот PCI Express x16 и 2 слота PCI. Так что установить одновременно дискретную видеокарту и любое устройство с интерфейсом PCI Express не выйдет.

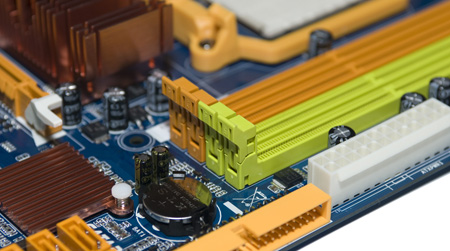

Слоты памяти в количестве четырёх штук поддерживают двухканальный режим работы с памятью типа DDR-2 объёмом до 16 Гб.

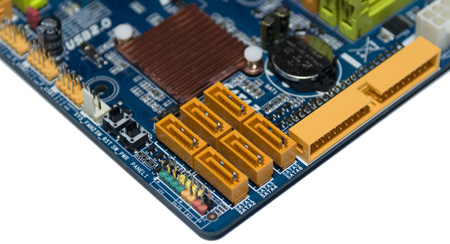

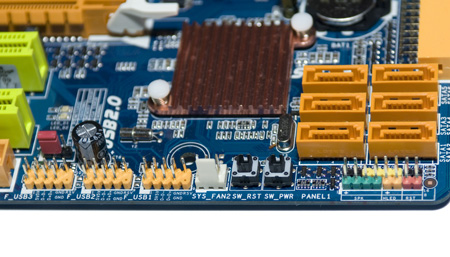

SATA II порты находятся в правом нижнем углу платы и, вопреки современной "моде" не повёрнуты набок, что, тем не менее, не мешает установке крупногабаритной видеокарты.
Чуть левее расположены теперь уже традиционные для материнских плат любого ценового диапазона кнопки Power и Reset, так облегчающие жизнь тестеров.
Рядом с ними, ещё левее, находятся три разъёма для подключения дополнительных USB-портов. Справа же от кнопок производитель разместил цветные подписанные контакты для подключения кнопок и индикаторов передней панели корпуса.

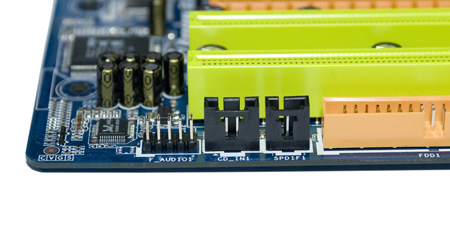

Несмотря на форм-фактор, в нижней части платы нашлось место ещё для нескольких разъёмов, а именно: контакты для подключения аудиоразъёмов на корпусе, CD-in, SPDIF и старый-добрый FDD.
На следующей фотографии вы видите заднюю панель материнской платы:
реклама
- 2 порта PS\2 для подключения клавиатуры и мыши
- DVI
- D-Sub
- HDMI
- 4 портa USB 2.0
- Сетевой разъём RJ-45
- 3 аналоговых аудиоразъёмa
"Стоп, а где же обещанный HDMI?" - справедливо заголосит читатель. Его, господа, у нас отняли. Самым наглым образом отняли, сэкономив на этом какое-то количество долларов, дабы опустить цену ниже сотни "вечнозелёных". Но мы простим инженерам сей недостаток. Почему? Узнаете в конце статьи! (но "-" в уме ставим...)

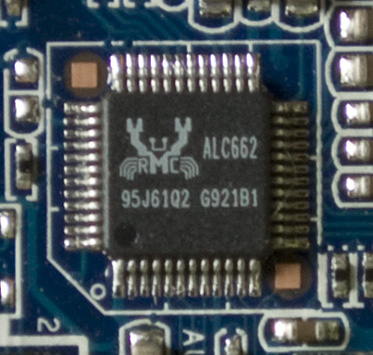

За вывод 5.1-канального звука отвечает чип Realtek ALC662
Гигабитной сетью заведует Realtek RTL8111DL

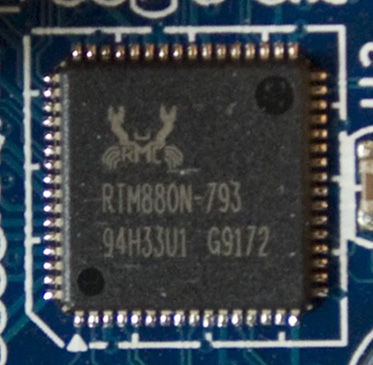

Рядом распаян ещё один чип от Realtek - это тактовый генератор RTM880N-793:
К слову, точно такой же установлен на лабораторной материнской плате MSI 790FX-GD70.
Прежде чем привести наглядную таблицу с характеристиками Biostar TA785GE 128M, хочу обратить ваше внимание ещё на 2 "фичи".
Во-первых, это простейший заменитель индикатора пост-кодов (пожалуй, всё-таки это некорректное определение, ибо функционал, обеспеченный двумя светодиодами, не идёт ни в какое сравнение со списком пост-кодов):
Мне лично очень понравился пункт "abnormal". Коротко и понятно :)
Во-вторых, это знакомые нам по продуктам других производителей диоды, показывающие активность фаз питания:
Сводная таблица характеристик материнской платы TA785GE 128M :
- Поддерживаемые процессоры:
- 64bit AMD® Phenom II и AMD Athlon II socket AM3 и AM2
- Шина Hyper Transport:
- HyperTransport 3.0, до 5200MT/s
- Чипсет:
- AMD 785G и SB710
- Оперативная память:
- DIMM 1.8 В DDR-2 (до 1066 МГц), до 16 Гб
- Слоты на плате:
- 1 PCI Express x16 слота) - поддержка технологии Hybrid Crossfire
- 2 PCI слота (3.3 или 5 В)
- IDE и SATA порты:
- 1 IDE порт (AMD SB710) c поддержкой 2 устройств в режимах Ultra DMA 66/100/133
- 6 SATA II портов 3Gb/s (AMD SB 710)
- RAID:
- SATA II 1-6 - поддержка RAID 0, 1, 10 или JBOD (AMD SB710)
- Аудио, сеть и firewire:
- Звуковой кодек Realtek ALC662
- Гигабитный сетевой адаптер Realtek 8111DL
- Коннекторы и кнопки на материнской плате:
- ATX 24-pin
- ATX 4-pin 12V
- 3 разъёма для вентиляторов, включая 4-пиновый процессорный
- CD-in
- Разъём для подключения звуковых выходов на передней панеле
- Разъёмы передней панели
- 3 x USB 2.0 коннектора для подключения до 6 дополнительных портов
- IDE
- 6 SATA портов
- Кнопки Power, Reset
- Коннектор S-PDIF out
- Разъёмы задней панели:
- 2 x PS/2 для мыши и клавиатуры
- 4 x USB 2.0
- 1 x RJ45
- 1 x D-sub
- 1 x DVI
- 3 аналоговых аудиоразъёма
- Размеры:
- 24.4cm X 23.3cm ( W x L ) Micro-ATX Form Factor
