Внутренне устройство и технические особенности
Итак, что же приготовили для нас хитрые конструкторы? Сразу же после снятия верхней крышки становится понятна основная идея разработчиков.

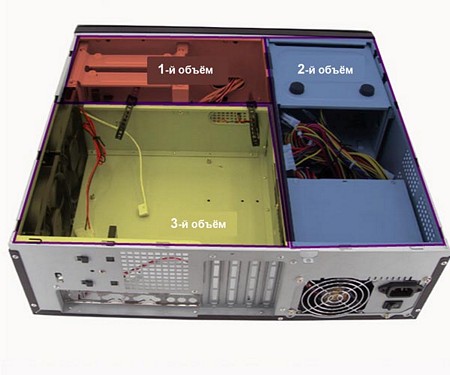

Приведем фото с официального сайта, на нем разными цветами выделены разные «объемы корпуса» - производитель постарался максимально «герметично» отделить их друг от друга. Основная цель подобной компоновки – разнести горячие компоненты системы «по разным углам», не позволяя им дополнительно подогревать друг друга и мешать доступу воздуха в наиболее проблемные зоны.
Например, незначительное изменение температуры блока питания некритично. А вот прогрев процессора, запертого между другими горячими компонентами системы, на лишние 5-7 градусов может значительно ухудшить разгонный потенциал, или что более верно для нашего случая: потребовать установки более шумной и громоздкой системы охлаждения.
реклама
Отсеки отделены друг от друга перегородками, причем центральная очень массивная и играет роль дополнительного ребра жесткости. Таким образом, в составе домашней мультимедийной системы при отсутствии специальной стойки можно не опасаться за прочность корпуса, на котором прекрасно расположатся другие компоненты вроде усилителя или высококачественного проигрывателя. Стоит отметить, что для проводки БП в перегородке предусмотрено специальное отверстие, прикрываемое сдвижной шторкой.
Основной объем корпуса, в котором располагается материнская плата, обслуживается двумя вентиляторами Antec TriCool.
Вентиляторы имеют трехступенчатую регулировку скорости, при помощи небольшого переключателя на специальном шнуре. Они уже не раз фигурировали в наших обзорах, однако для полноты изложения ниже приведена таблица характеристик вентиляторов на разных скоростях вращения крыльчатки.
Режим работы |
Частота вращения |
Мощность воздухопотока |
Уровень шума |
High (H) | 2,000 RPM | 79 CFM | 30 dBA |
---|---|---|---|
Medium (M) | 1,600 RPM | 56 CFM | 28 dBA |
Low (L) | 1,200 RPM | 39 CFM | 25 dBA |
Как мы видим, вентиляторы на минимальных оборотах имеют приемлемые характеристики и, работая в паре, обеспечивают поток воздуха в 78 CFM. По личному опыту использования этой модели, могу сказать, что в корпусе подобные вентиляторы на минимальных оборотах практически не шумят, что для HTPC очень важно.
Заглушки плат расширения, также расположенные в этом отсеке, крепятся винтами и могут быть легко установлены на место в случае необходимости.
Второй по объему отсек предназначен для установки блока питания и дисковода. Корпус оснащен предустановленным блоком питания, мощностью 430W. Блок питания имеет наименование SU-430, и официальный сайт производителя ничего не сообщает о его характеристиках, однако, судя по наклейке, БП имеет следующие характеристики:
реклама
Antec SU-430 430W | |||||||
---|---|---|---|---|---|---|---|
AC Input | 115V/230V 10A/6A 60/50Hz | ||||||
DC Voltage | +3.3V | +5V | +12V1 | +12V1 | -5V | -12V | +5VSB |
Max. Output | 25A | 25A | 16A | 16A | 2A | 0.8A | 2.0A |
130 W | 372 W | NA | NA | NA |
Блок питания имеет классическую (не модульную) схему. Ниже приведен полный перечень разъемов с указанием длины шнуров:
- 24-pin питание материнской платы (общая длина кабеля около 65 см)
- 4-pin питание процессора (общая длина кабеля около 65 см)
- Разъемы типа «молекс» 6 шт. (три кабеля по два разъема, максимальная длина около 60 см)
- Разъемы питания жестких дисков SATA 2 шт. (один кабель, длина около 60 см)
- 6-pin питание видеокарты PCI-E (общая длина кабеля около 45 см)
Дополнительно стоит отметить, что блок питания отвечает стандарту 80+ и оснащен встроенной защитой от перегрузок и скачков напряжения.
Как мы видим, суммарная мощность БП составляет даже 502W, но получить ее не удастся – об этом предупреждает специальная наклейка на его корпусе. Так что при использовании блока приходится прикидывать максимальное энергопотребление системы, которое не должно превысить 430 ватт, не смотря на теоретически-больший максимум. При этом БП оснащен вентилятором небольшого диаметра 80мм, работающим на удивление тихо.

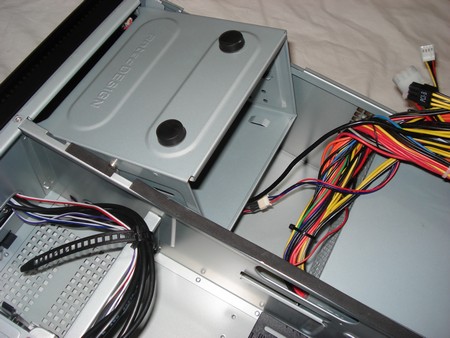

В передней части отсека располагается корзина для дисководов. Ее устройство достаточно оригинально – корзина может быть легко извлечена из корпуса, для этого достаточно всего лишь потянуть рукой за ее заднюю часть. Передвигаясь по специальной направляющей корзина «выскользнет» вверх. Однако, в нижнем положении она зафиксирована достаточно плотно, кроме того в собранном положении корзина соприкасается с корпусом только специальными резиновыми ножками, что должно уменьшить передачу вибраций.

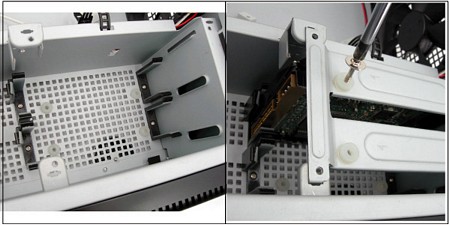

Третий отсек корпуса предназначен для установки жестких дисков и имеет самый маленький объем. Винчестеры располагаются в специальном креплении и крепятся классическим способом – на четырех винтах. Для снижения шума и вибраций используются силиконовые прокладки. При этом стоит отметить, что жесткие диски подвешиваются в положение «на ребре» - что не очень хорошо.
Всего допускается установка двух жестких дисков, что на мой субъективный взгляд для мультимедиа системы слишком мало. На данный момент максимальный объем памяти такой системы составит всего 2х1 Тб, совсем недавно были представлены винчестеры объемом 1.5 Тб – но и 3ТБ для хранения большого архива высококачественного видео и музыки может быть недостаточно. Тем паче – что топовые диски максимального объема обычно стоят очень приличных денег.
Отсек с корзиной для HDD отделен от основного объема корпуса (читай – материнской платы) – неполной перегородкой, которая ниже центральной на 3 см. Таким образом, два боковых вентилятора, по мысли инженеров «Антек», должны протягивать воздух от перфорации в нижней части отсека и помогать охлаждать винчестеры, прямой обдув которых не предусмотрен.
Тестирование
Конфигурация тестовой системы
- Материнская плата: Asus P5Q-VM
- Центральный процессор: Intel Core 2 Q9550 C1
- Видеокарта: Gigabyte Radeon HD4850 512Mb
ATI Catalyst driver v 8.12 - Оперативная память: OCZ OCZ2RPX800EB4GK (DDR2-800, 2*2Gb)
- Система охлаждения процессора: Scythe SCZP-1000 Zipang
- Система охлаждения видеокарты: стандартная
- Жесткий диск: Western Digital WD3200KS (320Gb)
- Блок питания: Enermax Liberty 625W
- Операционная система: Microsoft Windows XP SP3 x86
Система охлаждения видеокарты во время проведения тестов работала в автоматическом режиме.
Для установки кулера ЦП был использован термоинтерфейс АлСил-3, производства компании GM-inform.
реклама
Конфигурация тестового стенда осталась практически неизменной, однако место моей штатной GA-X48-DS4 заняла материнская плата ASUS P5Q-VM формата mATX.
Данная материнская плата, не смотря на малые размеры, имеет весь набор регулировок питания и позволяет уверенно разгонять четырехъядерный процессор. Единственным недостатком «мамки» можно считать убогую систему питания, зачатую просаживающую напряжение под нагрузкой более чем на 0.1 вольта. В результате было принято решение использовать процессор, разогнанный до 3.5 Ггц при напряжении ровно 1.4 вольта. Этот режим позволял гарантированно проходить линпак, не смотря на значительное снижение напряжения. Дальнейший разгон также возможен и на «безопасных» напряжениях до 1.45В процессор может взять 3.75Ггц, но в процессе тестирования периодически возникали ошибки при прохождении Линпака.
Кроме того в составе мультимедийных систем такие горячие «камни» используются крайне редко, так что величину разгона можно считать достаточной.
Методика тестирования
В ходе тестирования нагрузка на центральный процессор создавалась при помощи 20 проходов теста Linpack (оболочка LinX v. 0.5.1), при этом объем используемой оперативной памяти задавался вручную и составлял 1850 Мб (размер задачи – 15561). Прогрев видеоподсистемы осуществлялся с помощью популярного теста FurMark версии 1.4.0 в режиме «Stability Test», разрешение экрана 1680*1050, MSAA 8x. Нагрузка на жесткий диск, максимально приближенная к повседневной, создавалась при помощи копирования папки объемом 10 Гбайт с разнородными файлами. Мониторинг температур компонентов системы осуществлялся при помощи утилиты SpeedFan весии 4.35, во избежание ошибки все показания температуры процессора также контролировались при помощи утилиты RealTemp версии 2.79.7. Мониторинг температуры ядра видеокарты производился при помощи утилиты Riva Tuner v2.20 (новейшая версия, доступная на момент тестирования).
Температура воздуха в комнате на протяжении всего периода тестирования равнялась ~23 градусам Цельсия. Во избежание влияния сквозняков и посторонних токов воздуха на температуру компонентов системы (особенно в случае использования открытого стенда), помещение, в котором проводилось тестирование, не проветривалось, температура воздуха контролировалась при помощи бытового спиртового термометра.
В связи с особенностями предполагаемого использования корпуса в процессе тестирования вентиляторы TriCool работали в режиме минимальных оборотов.

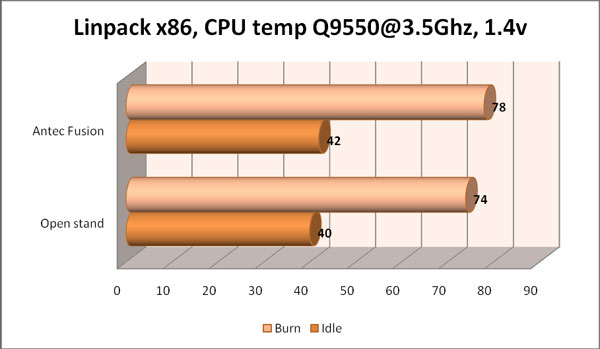

В целом результаты тестирования можно признать хорошими, однако, на мой взгляд, бросается в глаза то, что в корпусе сделан акцент на охлаждении центрального процессора. Два 120-мм вентилятора, расположенных в непосредственной близости от кулера ЦПУ, обеспечивают очень достойный температурный режим последнего, практически вровень с открытым стендом.

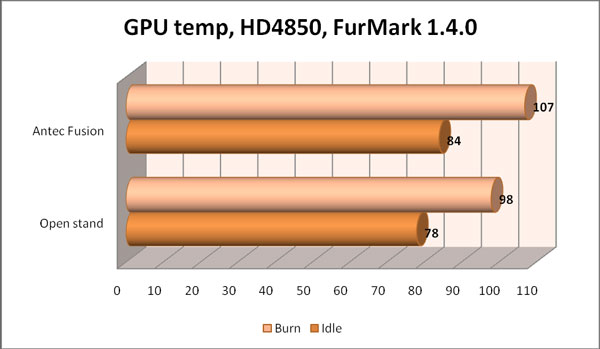

Однако, с охлаждением видеокарты, не имеющей прямого обдува, все не так гладко.

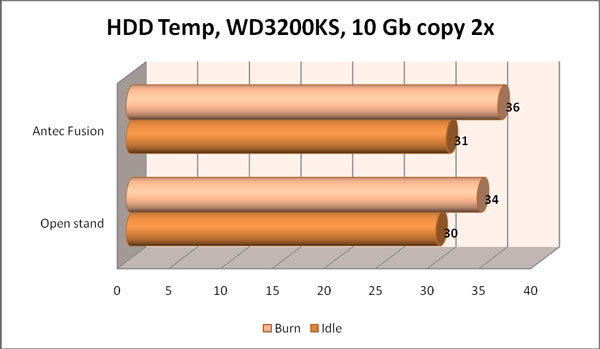

Мой HDD в процессе предыдущих тестов показал себя совсем не горячим. Так что и здесь ситуация не особенно меняется. Небольшой прогрев жесткого диска можно считать приемлемым. Однако при использовании более вместительных жестких дисков, особенно в паре, данный отсек корпуса потребует доработки.
Заключение
В целом корпус показал себя достойно, обеспечив отличный уровень охлаждение ЦП. Однако другие компоненты чувствовали себя хуже, видимо конструкторы намеренно «забыли» о них, предположив, что мощная видеокарта медиацентру не нужна.
К сожалению, вся мультимедийность данного кейса заключается в наличии крупной «ручки громкости» и VFD-дисплея на передней панели. Выпуск корпуса такого назначения без пульта ДУ сразу же отнимает у него львиную долю функций, и не выглядит оправданным.
К дополнительным минусам корпуса можно отнести наличие всего двух посадочных мест для жестких дисков. Однако данная проблема частично решаема путем установки еще одного HDD в нижний (неиспользуемый) слот корзины для дисководов – переходники-шасси представлены на рынке достаточно широко.
Если подытожить – ничего интересного. Корпус очень скушен, туго поддается модернизации из-за плотно скомпонованного внутреннего пространства, допускает установку только материнских плат формата mATX. Нам – оверам «поживиться» тут нечем, а вот фанаты мультимедиа возможно и найдут кейс интересным.
Благодарю компанию Карин, единственного официального дистрибьютора компании Antec, за предоставленный на тестирование корпус, а также магазин Xmemory за предоставленную для тестового стенда материнскую плату.
Константин Назаров aka Лакс (НАВАХУ)
