2. Тестовая конфигурация, инструментарий и методика тестирования
Thermaltake BigTyp 14Pro и его единственный конкурент тестировались в двух режимах: на открытом стенде, когда материнская плата находится горизонтально на столе, а кулеры на ней в вертикальном положении, а также в закрытом корпусе системного блока при вертикальном расположении материнской платы. Конфигурация системного блока во время проведения тестирования не подвергалась каким-либо изменениям и состояла из следующих комплектующих:
- Материнская плата: DFI LANPARTY DK X48-T2RS (Intel X48), LGA 775, BIOS 29/08/2008;
- Процессор: Intel Core 2 Extreme QX9650, 3.0 ГГц, 1.25 В, L2 2 x 6 Мбайт, FSB: 333 МГц x 4, (Yorkfield, C0);
- Термоинтерфейс: Gelid GC1;
- Видеокарта: ZOTAC GeForce GTX 260 AMP2! Edition GDDR3 896 Мбайт/448 Бит, 650/1400/2100 МГц;
- Оперативная память:
- 2 x 1024 Мбайт DDR2 Corsair Dominator TWIN2X2048-9136C5D (Spec: 1142 МГц / 5-5-5-18 / 2.1 В);
- 2 x 1024 Мбайт DDR2 CSX DIABLO CSXO-XAC-1200-2GB-KIT (Spec: 1200 МГц / 5-5-5-16 / 2.4 В);
- Дисковая подсистема: SATA-II 300 Гбайт, Western Digital VelociRaptor, 10 000 об/мин, 16 Мбайт, NCQ;
- Система звукоизоляции и охлаждения HDD: Scythe Quiet Drive 3.5";
- Привод: SATA-II DVD RAM & DVD±R/RW & CD±RW Samsung SH-S183L;
- Корпус: ATX ASUS ASCOT 6AR2-B Black&Silver (на вдув и выдув установлены 120-мм корпусные вентиляторы Scythe Slip Stream 120 на ~960 об/мин на силиконовых шпильках, на боковой стенке – такой же вентилятор на ~960 об/мин);
- Панель управления и мониторинга: Zalman ZM-MFC2;
- Блок питания: Thermaltake Toughpower 1500 Ватт (W0218) (штатный 140-мм вентилятор);
- Монитор: 24" BenQ FP241W (Wide LCD, 1920 x 1200 / 60 Гц).

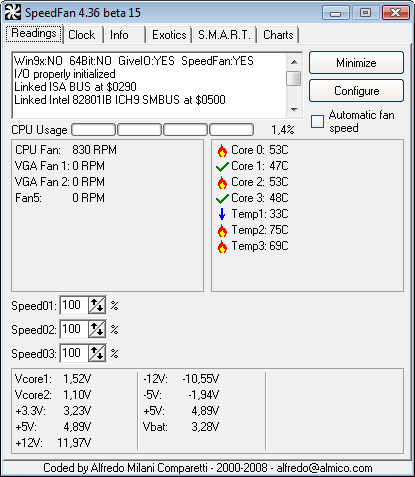

Все тесты были выполнены в операционной системе Windows Vista Ultimate Edition x86 SP1. Для мониторинга температуры процессора и чипсета материнской платы, а также скорости вращения вентиляторов кулеров использовалась утилита SpeedFan версии 4.36 beta 15, считывающая температуру непосредственно из регистров процессора:

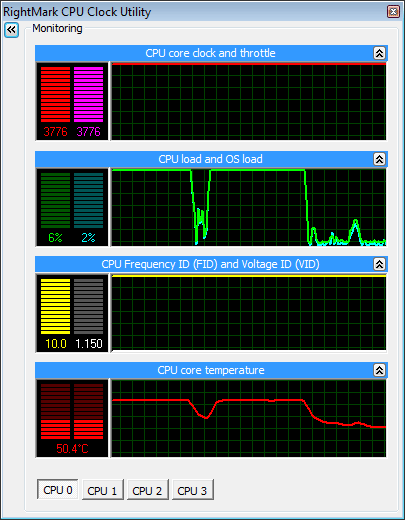

Технология автоматической регулировки оборотов вентиляторов кулеров в BIOS материнской платы была выключена, как и все функции энергосбережения центрального процессора. Контроль срабатывания термозащиты CPU (режима пропуска тактов) осуществлялся с помощью утилиты RightMark CPU Clock Utility 2.35.0:
реклама

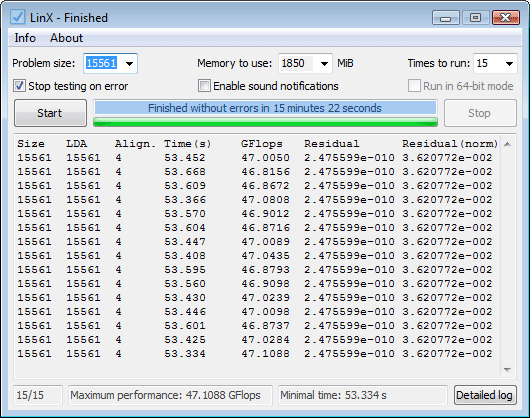

Так как сегодня тестируются только два кулера, то разогрев CPU был выполнен сразу же в трёх режимах. В первую очередь для максимального прогрева использовался Linpack 32-bit в очень удобной для тестирования оболочке LinX версии 0.4.9. Объём используемой оперативной памяти во время тестирования был задан вручную и равнялся 1850 Мбайт, а число проходов зафиксировано на 15:
Так как цикл проводился дважды с 20/10-минутным периодом простоя на остывание и нормализацию температур, то этого, казалось бы, непродолжительного периода тестирования, было достаточно для того, чтобы максимальная температура процессора стабилизировалась.

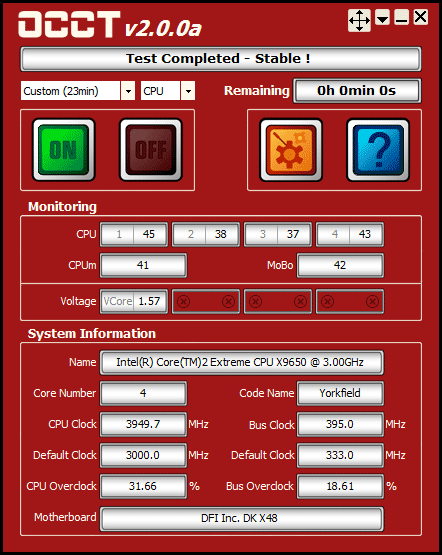

Кроме того, процессор прогревался помощью 23-минутного CPU-теста OCCT v2.0.0a (c максимальным приоритетом):

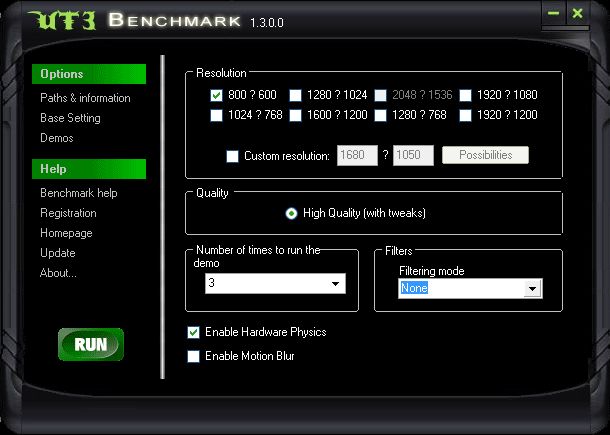

Наконец, в третьем режиме тестирование было проведено в ресурсоёмкой игре Unreal Tournament 3, прекрасно работающей со всеми четырьмя ядрами центрального процессора. Тест выполнялся трёхкратным прогоном "Botmatch”-сцены на уровне “DM-ShangriLa", для чего использовался бенчмарк HardwareOC UT3 Bench v1.3.0.0 :
реклама
Чтобы понизить зависимость производительности CPU от скорости видеокарты, использовалось разрешение 800 х 600 пикселей, но максимальные настройки качества графики. В таком режиме видеокарта GeForce GTX 260 обеспечивала средний фрейм-рейт на уровне ~162 кадров в секунду, то есть остаётся достаточно сильно процессорозависима. Таким образом, если посмотреть на наше голосование, то сегодняшним "трёхступенчатым" тестированием мне удастся удовлетворить 81 % из 216 проголосовавших оверклокеров (по состоянию на 10.11.2008).
Эффективность систем охлаждения проверялась во всех трёх режимах не менее чем двумя циклами с периодом стабилизации температуры в корпусе системного блока равным ~20 минутам. На открытом стенде период стабилизации был практически вдвое меньше. Несмотря на данный период, как правило, результаты второго цикла прогрева CPU были выше на 0.5~1 градус Цельсия. За окончательный результат, который вы увидите на диаграмме, принимался усреднённый показатель температуры четырёх ядер CPU, однако дополнительно в таблице будут приведены отдельные показатели по каждому ядру.
Комнатная температура во время тестирования контролировалась установленным рядом с системным блоком электронным термометром, с возможностью мониторинга изменения температуры в комнате за последние 6 часов. Во время тестирования всех систем охлаждения комнатная температура колебалась в диапазоне 23.0~23.5 градусов Цельсия и является начальной точкой отсчёта на диаграмме температур. Добавлю, что частота вращения вентиляторов кулеров на этой же диаграмме указана не по техническим характеристикам, а по среднему значению данных мониторинга SpeedFan за всё время тестирования.
Измерение уровня шума систем охлаждения осуществлялось с помощью электронного шумомера CENTER-321 после часа ночи в полностью закрытой комнате площадью около 20 м2 с расстояний в 3 см, 1 метр и 3 метра от источника шума. Во время измерений, все три 120-мм корпусных вентилятора были замедлены до ~700 об/мин. В этом режиме фоновый уровень шума системного блока, измеренный с расстояния в 1 метр, не превышал ~32.8 дБА, а самым "громким" оказывался 130-мм вентилятор в блоке питания. При полностью выключенном компьютере шумомер фиксировал 30.8 дБА (нижний предел измерений равен 30 дБА), а субъективно комфортный уровень шума находится в диапазоне от 34.0~34.5 дБА.

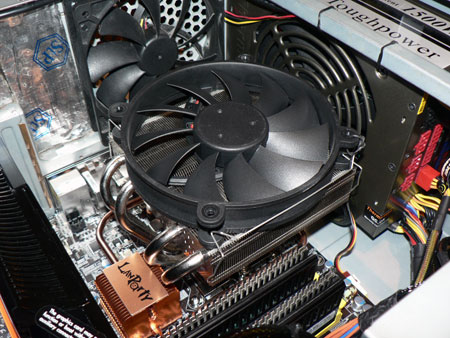

Теперь о конкуренте. Думаю, вы уже догадались, что в качестве его сегодня будет выступать высокоэффективный кулер Thermalright SI-128 SE ($40), оснащённый 140-мм одиннадцатилопастным вентилятором Scythe Kaze Maru ($20), работающим в двух режимах: на тихих ~1020 об/мин и максимальных для данного типа вентилятора ~1860 об/мин:
Внутри корпуса системного блока Thermalright SI-128 SE устанавливался концами тепловых трубок вверх. Никаких доработок данного кулера, как, к примеру, выравнивание и полировка основания, не проводилось.
Так как Scythe Kaze Maru развивает большее давление, нежели штатный вентилятор Thermaltake BigTyp 14Pro, то последний был дополнительно протестирован именно с этим вентилятором также в двух скоростных режимах:

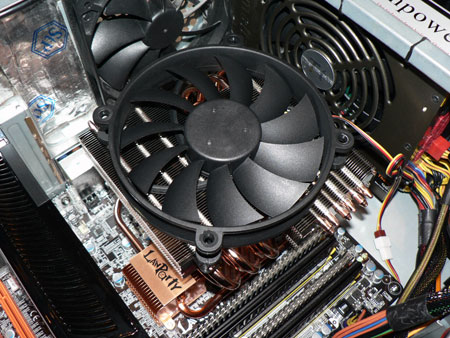

Тестирование с одинаковым вентилятором позволит сравнить эффективность работы радиаторов разных кулеров между собой, так сказать, в чистоте. Добавлю здесь, что Thermaltake BigTyp 14Pro во время тестирования в корпусе системного блока устанавливался так, как показано на фото, то есть тепловыми трубками в горизонтальной плоскости.
