Scythe Musashi (SCVMS-1000)

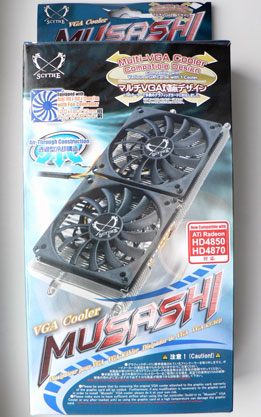

Новинка от японской компании Scythe, именованная в честь известного японского мастера меча Миямото Мусаши, поставляется в небольшой вертикально ориентированной коробке из толстого картона. По традиции Scythe коробка испещрена всевозможной информацией на двух языках:
На лицевой стороне приведено крупное фото кулера и наклейка, информирующая потенциального покупателя о совместимости Scythe Musashi с видеокартами ATi Radeon HD 4870 и HD 4850, которая, по всей видимости, появилась уже после выхода кулера. На оборотной стороне можно обнаружить фото с аксессуарами комплекта поставки, перечень совместимых видеокарт, подробные технические характеристики на нескольких языках и даже два фото установленного на видеокарту кулера. Выпускается Scythe Musashi на Тайване.
В комплект поставки системы охлаждения входят следующие компоненты (слева направо и сверху вниз):
реклама
- медная подкладка на графический процессор;
- алюминиевый радиатор для охлаждения микросхемы NVIO видеокарт GeForce 8800 (первых ревизий);
- универсальная backplate;
- переходник с двух трёхпиновых разъёмов вентиляторов на один разъём Molex-типа;
- инструкция по установке кулера на двух языках;
- шестнадцать алюминиевых радиаторов на микросхемы видеопамяти;
- четыре + два алюминиевых радиатора для силовых элементов;
- комплект шпилек и фигурных гаек;
- пакетик термопасты SilMORE массой 1 грамм.

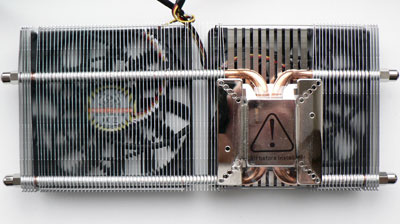

Размеры Scythe Musashi составляют 250.0 х 104.0 x 35.0 мм при весе в 375 грамм. Его конструкция довольно незамысловата. Основой её являются всего лишь две медные тепловые трубки диаметром 6 мм.

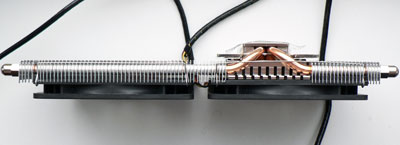

На трубках, проходящих сквозь медное никелированное основание, нанизаны две секции алюминиевых пластин, в меньшей из которых 20 рёбер, а в большей – 58 штук:
Толщина пластин составляет ~0.2 мм, а межрёберное расстояние равно 2 мм.
Ширина пластин всего лишь ~12 мм, а двух установленных на них вентиляторов ещё 12 мм, что в сумме с основанием кулера позволяет сохранить его сравнительно небольшую толщину в размере 35 мм.
реклама
Концы тепловых трубок заботливо закрыты фигурными колпачками, что придаёт конструкции радиатора законченный вид.
Под левым вентилятором, непосредственно над основанием кулера, установлен небольшой алюминиевый радиатор:
Так как тепловые трубки, выходя из основания, проходят вдоль видеокарты, а не поперёк, как это чаще всего бывает в воздушных системах охлаждения для видеокарт, то по-иному сконструировать эту часть Scythe Musashi вряд ли было возможно. Вообще, странно, почему в Scythe Musashi используются только две тепловые трубки, а не четыре, как это могло бы быть? Ведь в этом случае эффективность нового кулера могла бы быть и выше.

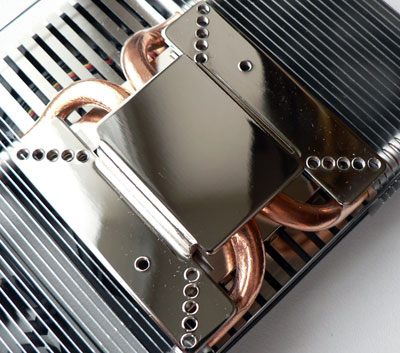

Никелированное основание кулера, закрытое защитной плёнкой, идеально ровное и отполировано до зеркального блеска:
В медной пластине основания никаких желобков нет. В Scythe продолжают применять простой в реализации, но малоэффективный способ контакта сплющенных тепловых трубок и основания термоклеем.

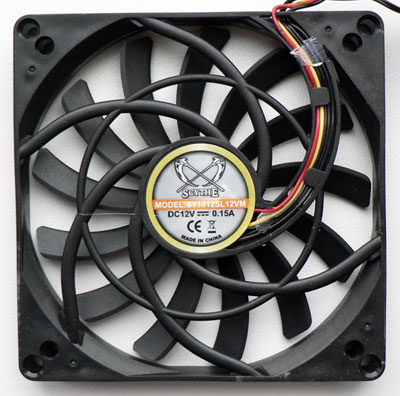

На радиаторе с помощью проволочных скоб установлены два тринадцатилопастных вентилятора типоразмера 100 х 100 х 12 мм:

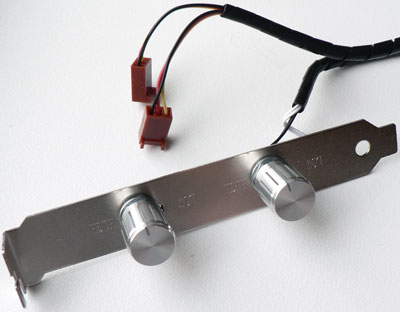

Скорость вращения вентиляторов, основанных на подшипниках скольжения, можно изменять в диапазоне от ~800 до ~2000 об/мин с помощью входящего в комплект регулятора, устанавливаемого вместо одной из заглушек на заднюю стенку корпуса:
Кроме того, благодаря наличию в комплекте поставки Scythe Musashi переходника, вентиляторы можно подключить не только к двух свободным разъёмам на материнской плате, но и к обычному коннектору molex-типа от блока питания. Воздушный поток каждого из вентиляторов составляет от 11.45 до 27.60 CFM при уровне шума от 12.5 до 29.22 дБА. Максимальное суммарное энергопотребление вентиляторов не должно превышать 2.6 Ватт.
Теперь об установке кулера. Scythe Musashi совместим с буквально-таки огромным числом современных и старых видеокарт (полный перечень вы найдётё в таблице характеристик). Для этого в пластинах крепления имеются в общей сложности 22 отверстия с резьбой, в которые вворачиваются две или четыре шпильки крепления:
реклама

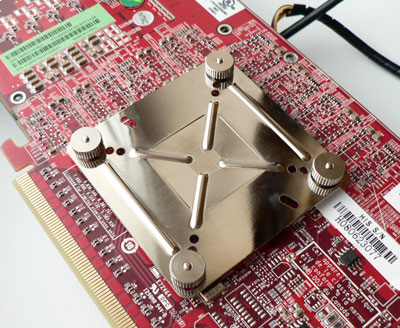

После этого на кулер устанавливается видеокарта и притягивается с оборотной стороны гайками с backplate:
Наличие последней в комплекте поставки особенно похвально, так как данная пластина не только обеспечивает надёжный прижим кулера к графическому процессору, но и предотвращает изгиб платы.

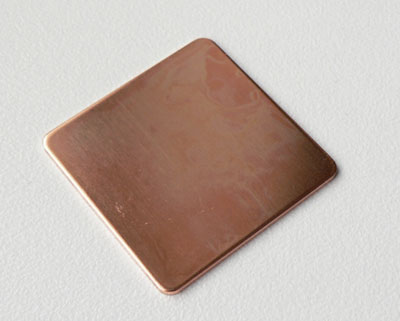

Помимо большого числа алюминиевых радиаторов всевозможного назначения, ещё одним "бонусом" для потенциальных покупателей Scythe Musashi является медная прокладка толщиной около 1 мм:
Её можно использовать в случае, когда металлическая защитная рамка графического процессора оказывается выше, чем поверхность самого GPU и контакт основания кулера с ним становится невозможным, так как основание ложится на рамку, а не на поверхность чипа.

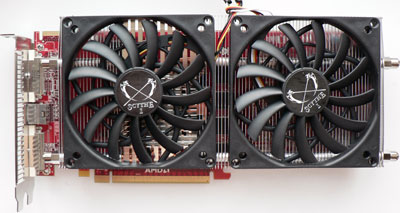

Вот как выглядит Scythe Musashi, установленный на Radeon HD 4870:
В отличие от рассмотренного выше Titan Twin Turbo, Scythe Musashi закрывает собой всю поверхность PCB видеокарты, которая будет охлаждаться воздушным потоком от двух вентиляторов. Тепловые трубки ничему не мешают, а расстояние от поверхности PCB до края алюминиевых рёбер не менее 12 мм (4 мм от разъёмов питания):

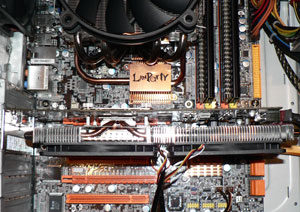

Внутри корпуса системного блока Scythe Musashi блокирует соседний к видеокарте PCI слот на материнской плате, да и следующий за ним слот также крайне желательно держать свободным для доступа свежего воздуха к вентиляторам кулера:
Рекомендованная стоимость нового кулера от Scythe не такая уж и низкая, как это могло показаться по его незамысловатой конструкции, и составляет 50 долларов США.
Arctic Cooling Accelero Twin Turbo
Последняя из рассматриваемых сегодня новинок рождена на свет в недрах швейцарской компании Arctic Cooling . Коробки как таковой нет, зато есть оболочка из прозрачного пластика, отлитая в аккурат под кулер:
На лицевой её стороне можно найти разве что название кулера да логотип компании производителя, а вот оборотная сторона, как и всегда у Arctic Cooling, наполнена полезной информацией. Помимо спецификаций Accelero Twin Turbo и перечня видеокарт, с которыми совместим кулер, там можно найти две диаграммы сравнения эффективности и уровня шума кулера с референсной системой охлаждения NVIDIA GeForce 9600 GT. Конечно же, выбран, прямо сказать, не самый грозный конкурент, но по заверениям Arctic Cooling, Accelero Twin Turbo эффективнее референсного кулера GeForce 9600 GT на 26 градусов Цельсия и тише на 0.7 Sone.

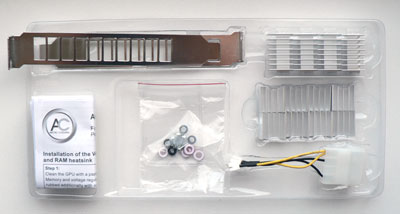

В нижней части упаковки находится небольшая пластиковая подложка, в которой в отдельных отсеках зафиксированы аксессуары комплекта поставки:
В их числе две решётчатых планки на заднюю стенку корпуса системного блока, инструкция по установке, комплект винтов и шайб, четыре алюминиевых радиатора на силовые элементы платы, восемь радиаторов на микросхемы видеопамяти и переходник для подключения питания вентиляторов к мolex-разъёму блока питания.
Accelero Twin Turbo представляет собой систему охлаждения для видеокарт размерами 212.0 x 103.0 x 34.0 мм и весом в 350 грамм, вся лицевая сторона которой закрыта пластиковым кожухом с установленными на нём вентиляторами:

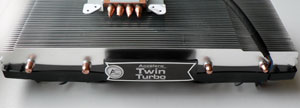

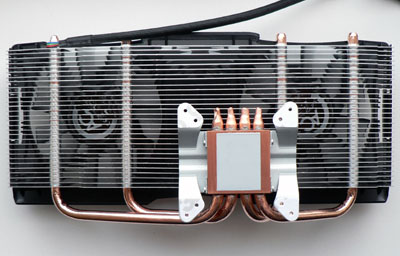

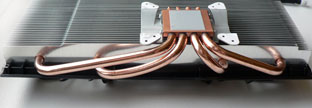

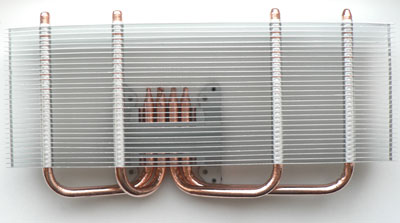

В основе конструкции четыре медных тепловых трубки диаметром 6 мм, выходящие из медного основания:
На трубках нанизаны 30 алюминиевых рёбер толщиной в 0.25~0.3 мм с межрёберным расстоянием в 2.5 мм:
По заверениям производителя, такая незамысловатая конструкция способна отвести 120 Ватт тепловой энергии.
Несмотря на кажущуюся громоздкость конструкции, толщина кулера составляет 35 мм. В медном основании трубки лежат в желобках, а места сопряжений трубок и основания пропаяны.

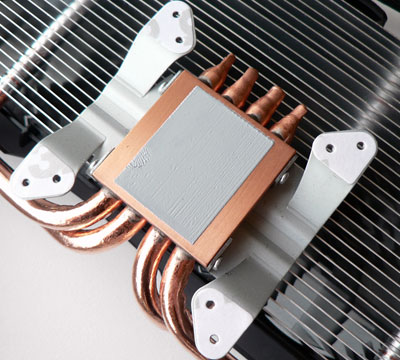

На поверхность основания кулера уже нанесена высокоэффективная термопаста Arctic MX-2:
Качество обработки основания вполне типично для продуктов Arctic Cooling – оно ровное и без изъянов, но без следов полировки.
Два вентилятора типоразмера 80 х 80 х 10 мм закреплены в пластиковой рамке, зацепляющейся за рёбра:
Причём вентиляторы в этой самой рамке установлены не классическим способом, а подвешены на четырёх пластиковых планках, в результате чего, по информации Arctic Cooling, существенно снижается уровень шума. В спецификациях Accelero Twin Turbo указано, что уровень шума находится в диапазоне от 0.2 до 0.6 Sone в зависимости от скорости вращения вентиляторов, которая изменяется автоматически от ~1200 до ~2000 об/мин. При этом вентиляторы прокачивают воздушный поток в 40 CFM или 68 м3/час.
Гидродинамический подшипник вентилятора должен обеспечить срок его службы в 30 тысяч часов при температуре воздуха в 40 градусов Цельсия.
Максимальное потребление каждого вентилятора, выпущенного в Китае (как это видно по наклейке на роторе) не должно превышать 1.8 Ватт.
Accelero Twin Turbo совместим со всеми современными видеокартами (за исключением GeForce GTX 260/280 и Radeon HD 4870/50 X2), а принцип его установки не отличается от оного у Scythe Musashi. Разве что здесь не шпильки вворачиваются в лапки крепления кулера, а крепление притягивается винтами с оборотной стороны видеокарты. Backplate, к сожалению, в комплекте поставки нет, однако может подойти пластина с референсного кулера (Radeon HD 4870/3870, например).

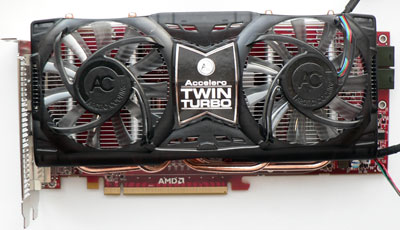

Установленный на Radeon HD 4870 Accelero Twin Turbo выглядит следующим образом:
Покрытие PCB здесь, конечно же, не столь полное как у Scythe Musashi, но также можно сказать, что воздушным потоком охлаждаться будет практически вся лицевая сторона PCB видеокарты.
Так как тепловые трубки выходят из основания кулера вниз, но установке радиаторов на микросхемы видеопамяти в верхней части платы они не помешают, а вот снизу один радиатор пришлось-таки снять, так как в него упиралась крайняя правая трубка:
В остальном же никаких проблем не возникло. Соседний к видеокарте PCI слот на материнской плате оказывается перекрытым, да и следующий, как и у других участников тестирования, желательно оставлять свободным.
Стоимость Accelero Twin Turbo рекомендуется на уровне 35 долларов США. На новый кулер производитель даёт гарантию в шесть лет.
