• сборка и установка системы охлаждения

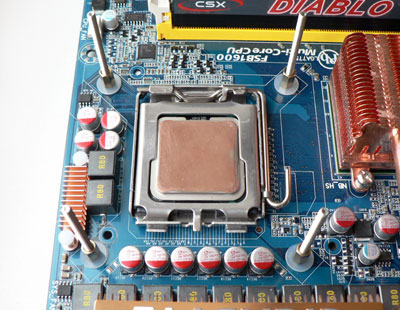

Сборка и установка системы жидкостного охлаждения Thermaltake PW 850i ProWater проста и интуитивна. Подробную инструкцию вы можете скачать с официального сайта, в этом же подразделе сегодняшней статьи я остановлюсь только на ключевых моментах. В первую очередь, устанавливаем водоблок на материнскую плату. Для этого необходимо ввернуть в околосокетные отверстия четыре шпильки крепления, зафиксировав их сверху гайками с пластиковыми шайбами (здесь и далее приведён пример установки водоблока на материнскую плату с разъёмом LGA 775):

С оборотной стороны устанавливается backplate с мягкой подкладкой:

Далее просто водружаем водоблок на процессор с предварительно нанесённым на его теплораспределитель тонким слоем термоинтерфейса и прижимаем водоблок четырьмя фигурными гайками:

Усилие прижима очень высокое, здесь даже не нужно по-олимпийски усердствовать, дабы ненароком не сломать плату этим самым усилием. Как видно на фото, прижимная пластина водоблока достаточно компактна и не мешает элементам околосокетного пространства.

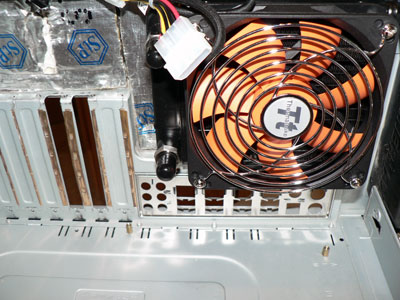

Далее закрепляем радиатор с вентилятором внутри корпуса системного блока:

Все необходимые винты для этого имеются в комплекте поставки. Для успешной установки в корпусе необходимо посадочное место под радиатор размерами 153 х 120 мм. Если же радиатор с вентилятором не помещаются в вашем корпусе системного блока, то в Thermaltake предусмотрели возможность его установки снаружи корпуса, но также на задней стенке, для чего в комплект поставки включены длинные винты. В этом случае необходимо будет перевернуть вентилятор таким образом, чтобы он работал на выдув от радиатора, а не на вдув. Планка на заднюю стенку корпуса с отверстиями под шланги и провода для подключения питания в комплекте поставки имеются.

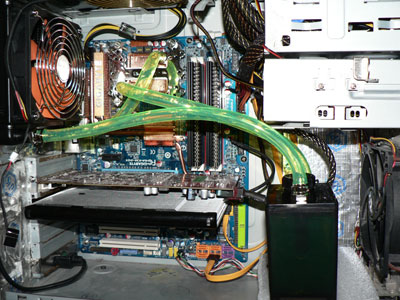

Ну а затем, разместив блок помпы и расширительного бачка в удобном месте внутри корпуса достаточно просто соединить все компоненты шлангами с заранее надетыми на них хомутами. Выглядеть это будет примерно следующим образом:

Вообще, в Thermaltake рекомендуют устанавливать PW 850i ProWater в просторные корпуса типа Full Tower, однако, как вы можете видеть, вся СВО с успехом разместилась и в среднем по размерам ASUS ASCOT 6AR2-B (корзина для дисков у меня давно снята). После соединения всех компонентов и проверки их качества, на трубки можно накрутить проволочные спирали, чтобы предотвратить возможность перегиба трубок в процессе эксплуатации. Кроме того, по желанию, в разрыв одной из трубок можно установить тот самый модуль контроля движения жидкости.

Заправка системы охлаждающей жидкостью осуществляется, как минимум, в два этапа. Первая заливка расширительного бачка с последующим кратковременным включением и прокачкой, и вторая уже доливка жидкости до максимальной отметки на бачке. При заправке приведённой выше на фото системы ушла вся бутылка объёмом в 500 мл, поэтому со временем для доливки придётся либо искать ещё один такой баллончик, либо доливать дистиллированной водой. Вот и вся нехитрая процедура сборки и установки СВО. Напомню, что в ультрафиолете шланги и жидкость в них должны светиться.

• технические характеристики и стоимость

Технические характеристики Thermaltake PW 850i ProWater представлены вашему вниманию в следующей таблице:

2. Тестовая конфигурация, инструментарий и методика тестирования

В связи с тем, что Thermaltake PW 850i ProWater предназначена для установки и использования внутри корпуса системного блока, СВО и её единственный сегодняшний конкурент тестировались только в закрытом корпусе системного блока при вертикальной ориентации материнской платы в пространстве. Конфигурация системного блока во время проведения тестирования оставалась неизменной и состояла из следующих комплектующих:

• Материнские платы:
  • Gigabyte GA-X38-DQ6 (Intel X38), LGA 775, BIOS F9d beta;
  • ASUSTek P5K Deluxe/WiFi-AP (Intel P35), LGA 775, BIOS 0812;
• Процессоры:
• Intel Core 2 Duo E8400, 3.0 ГГц, 1.3125 В, L2 6 Мбайт, FSB: 333 МГц x 4, (Wolfdale, C0);
• Intel Core 2 Extreme QX9650, 3.0 ГГц, 1.25 В, L2 2 x 6 Мбайт, FSB: 333 МГц x 4, (Yorkfield, C0);
• Термоинтерфейс: Arctic Silver 5;
• Видеокарта: HIS Radeon HD 4850 GDDR3 512 Мбайт / 256 Бит, @725/2275 МГц;
• Система охлаждения видеокарты: Arctic Cooling Accelero S1 + Turbo Module;
• Оперативная память:
• 2 x 1024 Мбайт DDR2 Corsair Dominator TWIN2X2048-9136C5D (Spec: 1142 МГц / 5-5-5-18 / 2.1 В);
• 2 x 1024 Мбайт DDR2 CSX DIABLO CSXO-XAC-1200-2GB-KIT (Spec: 1200 МГц / 5-5-5-16 / 2.4 В);
• Дисковая подсистема: SATA-II 500 Гбайт, Samsung HD501LJ, 7200 об/мин, 16 Мбайт, NCQ;
• Система звукоизоляции и охлаждения HDD: Scythe Quiet Drive 3.5";
• Привод: SATA-II DVD RAM & DVD±R/RW & CD±RW Samsung SH-S183L;
• Корпус: ATX ASUS ASCOT 6AR2-B Black&Silver (на вдув и выдув установлены 120-мм корпусные вентиляторы Scythe Slip Stream на ~960 об/мин на силиконовых шпильках);
• Панель управления и мониторинга: Zalman ZM-MFC2;
• Блок питания: Enermax Galaxy DXX (EGA1000EWL) 1000 Ватт (штатные вентиляторы: 135-мм на вдув, 80-мм на выдув).

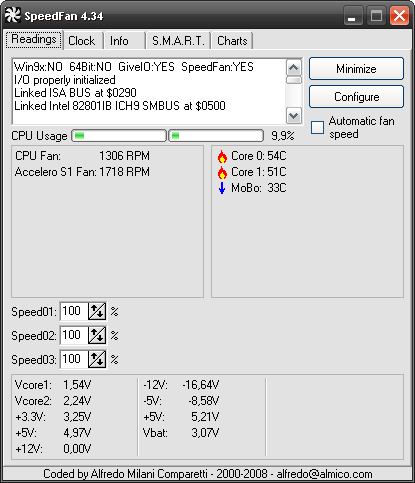

Все тесты были выполнены в операционной системе Windows XP Professional Edition SP3. Для мониторинга температуры процессора и материнской платы, напряжений, а также скорости вращения вентиляторов систем охлаждения использовалась утилита SpeedFan версии 4.34, считывающая температуру непосредственно из регистров процессора:

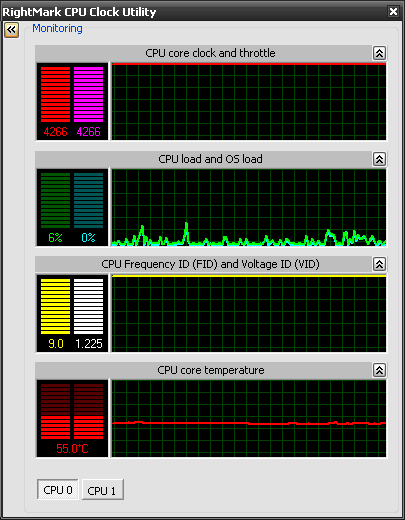

Технологии автоматической регулировки оборотов вентиляторов кулеров в BIOS материнской платы были выключены, как и функции энергосбережения процессора. Контроль срабатывания термозащиты CPU (режима пропуска тактов) осуществлялся с помощью утилиты RightMark CPU Clock Utility версии 2.35.0:

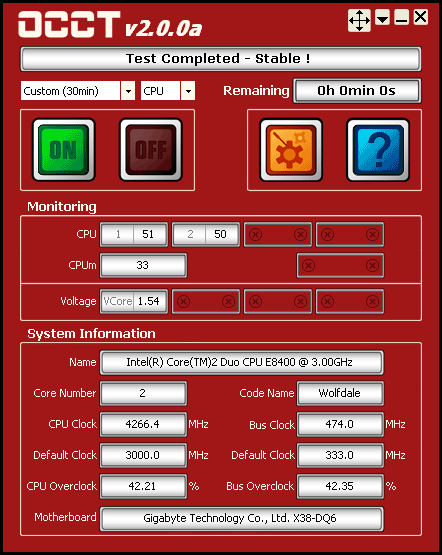

Разогрев процессоров был выполнен с помощью программы OCCT (OverClock Checking Tool) версии 2.0.0а в режиме максимальной нагрузки на процессор при 30-минутном периоде тестирования, из которого одна первая и четыре последние минуты являются временем простоя системы:

Эффективность систем охлаждения проверялась не менее чем двумя циклами тестирования с периодом стабилизации температуры равным 20~25 минутам. Несмотря на это, как правило, результаты второго цикла прогрева были выше на 0.5~1 градус Цельсия. За итоговый результат принимались максимальные показатели температуры самого горячего из двух/четырёх ядер процессора по двум циклам тестирования (при условии если разница между данными не превышала одного градуса, в противном случае тестирование проводилось ещё, как минимум, один раз).

Комнатная температура во время тестирования контролировалась электронным термометром, установленным рядом с системным блоком, с возможностью мониторинга изменения температуры и влажности в комнате за последние 6 часов. Во время тестирования всех систем охлаждения комнатная температура находилась в диапазоне 26.0 ~ 26.5 градусов Цельсия и является начальной точкой отсчёта на диаграммах температур. Добавлю, что частота вращения вентиляторов кулеров на диаграммах указана не по техническим характеристикам, а по среднему значению данных мониторинга SpeedFan за всё время тестирования.

Измерение уровня шума систем охлаждения проводилось электронным шумомером CENTER-321 по хорошо знакомой постоянным посетителям нашего сайта методике. Уровень шума, комфортный по субъективным ощущениям, составляет ~34.5 дБА. Фоновый уровень шума системного блока без вентилятора на процессорном кулере, измеренный с расстояния в 1 метр, не превышал отметку в 33.5 дБА.

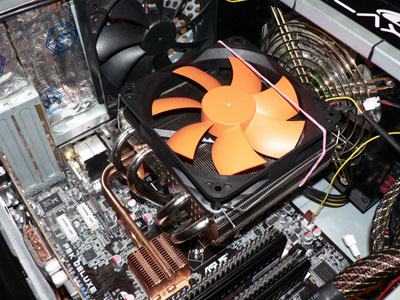

Для сравнения с Thermaltake PW 850i ProWater был выбран более чем вдвое более дешёвый, чем СВО, но исключительно эффективный воздушный кулер Thermalright SI-128 SE, который, так сказать, для чистоты эксперимента был оснащён тем же самым вентилятором, что установлен и на радиаторе PW 850i ProWater:

Так как внутренних отверстий на рамке вентилятора нет (там стойки пластиковые), то кроме стандартных проволочных скоб вентилятор был прижат обычной резинкой. Thermalright SI-128 SE тестировался в двух режимах скорости вращения вентилятора от Thermaltake: на минимальных оборотах в ~1310 об/мин и на максимальных в ~2370 об/мин.

Ну что же, перейдём к изучению результатов тестирования новинки.
