установка кулера на материнские платы

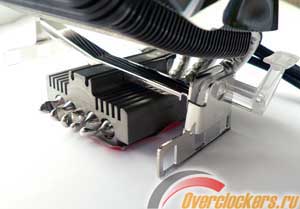

Gigabyte G-Power II Pro предназначен для установки на материнские платы с разъёмами LGA 775 и Socket 754/939/940/AM2. Установить кулер на платформу с процессорами К8 проще простого. Для этого вам не придётся вынимать материнскую плату из корпуса системного блока, а в качестве крепежа используется коромысло в фиксирующим флажком, зацепляющееся за зубья стандартной пластиковой рамки сокета:

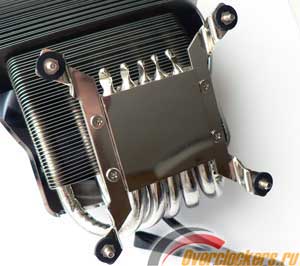

В случае же с материнскими платами под современные процессоры Intel процесс установки кулера хоть и более трудоёмок, но всё также технически не сложен. Сначала к основанию четырьмя винтами приворачиваем две пластинки с ввёрнутыми в них винтами и резиновыми кольцами-прокладками:
Затем, если ваша материнская плата уже находится внутри корпуса системного блока, то придётся её вынуть чтобы сквозь околосокетные отверстия установить кулер и привернуть его с оборотной стороны винтами с пластиковыми шайбами и backplate:
реклама

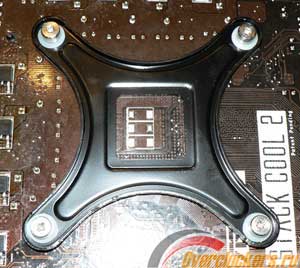

Последняя достаточно компактна и, вероятнее всего, не помешает элементам на оборотной стороне платы, как это не редко бывает с backplate.

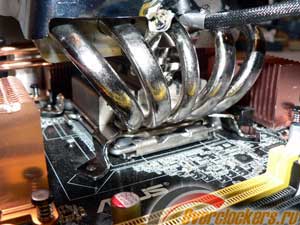

В основании кулер даже со стороны выхода из него трубок компактен, то есть помех высоким радиаторам на материнской плате не создаст:
Внутри корпуса системного блока установленный под наклоном Gigabyte G-Power II Pro почти уперся в корпусный вентилятор (остался лишь небольшой зазор в 2-3 мм):
Тем не менее, такая ориентация кулера, на мой взгляд, вполне благоприятна как для отвода нагретого воздуха из корпуса системного блока, так и для охлаждения радиатора на силовых элементах схемы питания материнской платы.
Подробную пошаговую инструкцию с фотографиями по установке Gigabyte G-Power II Pro можно скачать с официального сайта (формат PDF, ~4 Мб).
реклама
технические характеристики и рекомендованная стоимость
Технические характеристики и рекомендованная стоимость новинки представлены вашему вниманию в таблице:
Наименование технических характеристик |
Gigabyte G-Power II Pro (GH-PSU22-LB) |
---|---|
Размеры кулера (вентилятора), Д х Ш х В, мм | 121 x 126 x 162 (120 х 120 х 25) |
Материал радиатора и конструкция | алюминиевые рёбра на четырёх медных тепловых трубках диаметром 8 мм и одной диаметром 6 мм, выходящих из медного основания |
Скорость вращения вентилятора, об/мин | 700 / 1 500 |
Уровень шума, дБА | 16.0 / 23.0 |
Воздушный поток, CMF | н/д |
Номинальное напряжение вентилятора, Вольт | 5 / 12 |
Сила тока, А | 0.2 |
Тип и число подшипников вентилятора | 1, скольжения (EBR) |
Время наработки вентилятора на отказ, часов | 30 000 |
Возможность установки на CPU разъемы | LGA 775, Socket 754/939/940, Socket AM2 |
Полная масса кулера, грамм | 642 |
Дополнительно в комплекте | термопаста Gigabyte |
Рекомендованная стоимость, ЕВРО | 50 ~ 65* |
* - рекомендованная стоимость указывается производителем в ЕВРО и именно в диапазоне от 50 до 65 € в зависимости от региона.
2. Тестовая конфигурация, методика тестирования и система охлаждения для сравнения
Тестирование новой системы охлаждения и её одного сегодняшнего конкурента было проведено как на открытом стенде, так и в закрытом корпусе системного блока следующей конфигурации:
- Материнская плата: ASUSTek P5K Deluxe/WiFi-AP (Intel P35), LGA 775, BIOS 0705;
- Процессоры:
- Intel Core 2 Duo E6750 2667 МГц, 1.35 В, L2 4096 Кб, FSB: 333 МГц x 4, (Conroe, G0);
- Intel Core 2 Quad Q6600 2400 МГц, 1.2875 В, L2 2 х 4096 Кб, FSB: 266 МГц x 4, (Kentsfield, B3);
- Термоинтерфейс: Arctic Silver 5;
- Видеокарта: Sysconn GeForce 7900 GS GDDR3 256 Мб / 256 Бит, @575/1710 МГц;
- Система охлаждения видеокарты: Arctic Cooling Accelero S1 (пассивный режим);
- Оперативная память: 2 x 1024 Мб DDR2 CSXO-XAC-1200-2GB-KIT DIABLO (1200 МГц / 5-5-5-16 / 2.4 В);
- Дисковая подсистема: SATA-II 500 Гб, Samsung HD501LJ, 7200 об/мин, 16 Мб, NCQ;
- Привод: SATA-II DVD RAM & DVD±R/RW & CD±RW Samsung SH-S183L;
- Корпус: ATX ASUS ASCOT 6AR2-B Black&Silver (на вдув и выдув установлены 120-мм корпусные вентиляторы Scythe Minebea на ~960 об/мин; на боковой стенке – 120-мм вентилятор GlacialTech SilentBlade GT12025-BDLA1 на ~940 об/мин);
- Панель управления и мониторинга: Zalman ZM-MFC2;
- Блок питания: Enermax Galaxy EGA1000EWL 1000 Ватт (135-мм вентилятор на ~850 об/мин на вдув и 80-мм вентилятор на ~1650 об/мин на выдув).
Все тесты были проведены в операционной системе Windows XP Professional Edition SP2. Для мониторинга температуры процессора использовалась утилита мониторинга SpeedFan версии 4.34 Beta 37, поддерживающая считывание показаний температуры непосредственно из регистров процессоров (Core Sensor's). Её показания совпадали с данными Core Temp версии 0.96. Система автоматической регулировки оборотов вентиляторов кулеров в BIOS материнской платы была выключена. Контроль срабатывания термозащиты процессоров (режима пропуска тактов – throttling) осуществлялся с помощью программы RightMark CPU Clock Utility версии 2.30. Разогрев CPU был выполнен с помощью программы OCCT (OverClock Checking Tool) версии 1.1.1b в режиме максимальной нагрузки на процессор при 24-минутном периоде тестирования из которого первая и последние 4 минуты являются временем простоя системы.
Эффективность систем охлаждения проверялась не менее чем двумя циклами тестирования с периодом стабилизации температуры в корпусе системного блока равным ~20 минутам. На открытом стенде, когда материнская плата находится горизонтально, а кулеры на ней в вертикальном положении, период стабилизации был практически вдвое меньше. За итоговый результат принимались максимальные показатели температуры самого горячего из двух/четырёх ядер процессоров по двум циклам тестирования (при условии если разница между данными не превышала одного градуса, в противном случае тестирование проводилось ещё один раз, как минимум). Несмотря на период стабилизации температуры, как правило, результаты второго цикла прогрева были выше на 0.5-1 градус Цельсия.
Измерение уровня шума систем охлаждения проводилось электронным шумомером CENTER-321 по уже хорошо знакомой постоянным посетителям сайта методике. Субъективно комфортный уровень шума в ~36 дБА отмечен на диаграмме штриховой полосой, а фоновый уровень шума системного блока без процессорного кулера, измеренный с расстояния в 1 метр, не превышал 33.4 дБА.
Комнатная температура во время тестирования контролировалась электронным термометром, с возможностью мониторинга изменения температуры за последние 6 часов. Во время тестирования всех систем охлаждения комнатная температура стабилизировалась на отметке в 24.5~25 градусов Цельсия и является начальной точкой отсчета на диаграммах. Добавлю, что частота вращения вентиляторов кулеров на диаграмме указана не по техническим характеристикам, а по средней величине данных мониторинга SpeedFan.
Для сравнения с Gigabyte G-Power II Pro в тесты был добавлен пусть и один, но исключительно высокоэффективный кулер Thermalright SI-128 с вентилятором производства компании Scythe, типоразмера 120 х 120 х 38 мм (модель Ultra Kaze 120mm DFS123812L-1000). Частота вращения вентилятора по данным мониторинга составила 1080 об/мин при воздушном потоке в ~45 куб.фута/мин и очень низком уровне шума (19.8 дБА по техническим характеристикам). Выбор в качестве конкурента кулера Thermalright SI-128 объясняется довольно просто – эта система охлаждения вкупе с указанным вентилятором стоит немногим дешевле, чем герой сегодняшнего обзора и в его конструкции применены также 8-мм тепловые трубки.
3. Результаты тестирования эффективности охлаждения и уровня шума
платформа с процессором Intel Core 2 Duo
На платформе с двухъядерным процессором Intel новый кулер от Gigabyte проявил себя с самой лучшей стороны. Так, при его использовании процессор Core 2 Duo E6750 степпинга G0 внутри корпуса системного блока удалось разогнать до частоты в 3.8 ГГц при увеличении напряжения в BIOS материнской платы с номинального в 1.35 В до 1.625 В:
реклама
По данным CPU-Z, Everest и SpeedFan напряжение колебалось у отметки в 1.6 В, а под нагрузкой во время теста и вовсе снижалось до ~1.58 В. При этом два последовательно запущенных теста процессора из программы OCCT были пройдены без ошибок и какого-либо намека на включение режима пропуска тактов:

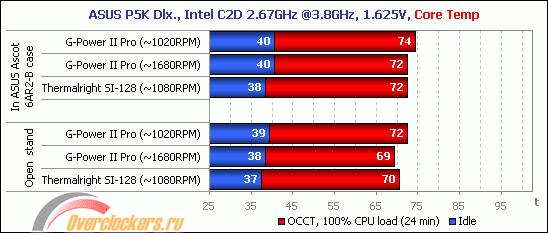

Посмотрим на диаграмму температурного режима двухъядерного процессора:
На что способен Thermalright SI-128 мы с вами уже отлично знаем, а вот результаты, показанные Gigabyte G-Power II Pro на Intel Core 2 Duo, однозначно впечатляют. В тихом режиме работы вентилятора на ~1020 об/мин он проиграл всего лишь 2 градуса Цельсия в пике нагрузки и это при том, что на Thermalright SI-128 был установлен 120-мм вентилятор толщиной 38 мм! На максимальной частоте вращения девятилопастного вентилятора Gigabyte G-Power II Pro даже чуть эффективнее, чем суперкулер от Thermalright, но обращать внимание на столь малую разницу в температуре смысла нет, как мне кажется. Да и в целом температуры невелики. Почему нет результата тестирования на ~700 об/мин я объясню в подразделе с измерением уровня шума, хотя нетрудно и догадаться.

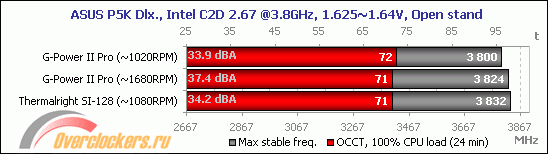

Теперь посмотрим результаты тестирования на максимальную частоту при разгоне процессора:
Здесь также отличия минимальны.
платформа с процессором Intel Core 2 Quad

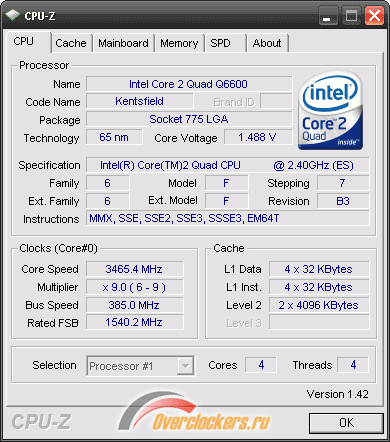

Четырёхъядерный процессор Intel Core 2 Quad Q6600 степпинга B3 с полированной крышкой теплораспределителя, охлаждаемый внутри корпуса системного блока кулером Gigabyte G-Power II Pro на скорости вращения его 120-мм вентилятора в ~1020 об/мин удалось разогнать до 3465 МГц при напряжении ядер, повышенном до 1.5125 В:

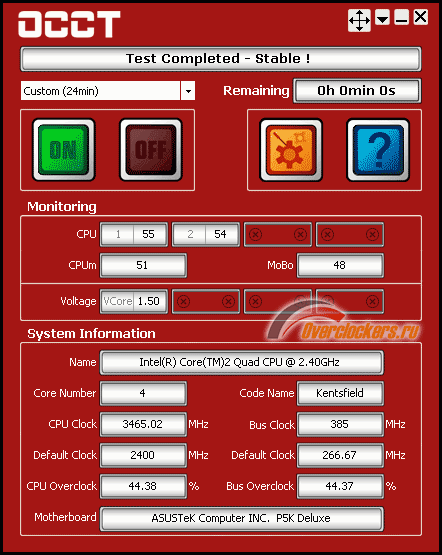

Как CPU-Z, так и уже упомянутые мною выше программы мониторинга демонстрировали напряжение несколько ниже, чем было выставлено в BIOS материнской платы, а именно на уровне 1.49~1.5 В. И вновь тест OCCT был пройден без ошибок и активации “троттлинга”:

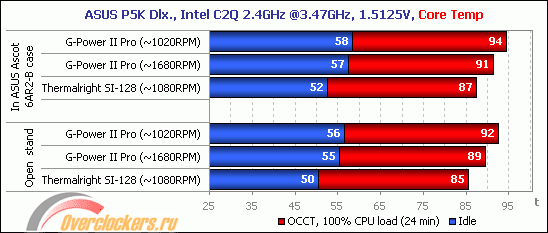

Результаты тестирования кулеров на четырёхядерном процессора представлены вашему вниманию ниже:
Вот что значит горячий Kentsfield степпинга B3! Этот процессор делает из сверхэффективных воздушных кулеров просто хорошие кулеры, а просто хорошие кулеры отправляет на свалку истории. Тем не менее, не постесняюсь отметить блестящее выступление Gigabyte G-Power II Pro и на процессоре со столь высоким уровнем тепловыделения. Несмотря на проигрыш кулеру Thermalright SI-128, новинка от Gigabyte заслуживает уважения успешным разгоном четырёхъядерного процессора, который под силу совсем не многим воздушным системам охлаждения.
Что же до тестирования на максимальную частоту при разгоне, то картина сложилась следующая:
Преимущество Thermalright SI-128 очевидно, но не критично, тем более, что Gigabyte G-Power II Pro чуть-чуть выигрывает по уровню шума, о котором мы сейчас и поговорим.
результаты измерения уровня шума кулеров
Прежде чем перейти к изучению уровня шума нового кулера от Gigabyte и его сегодняшнего конкурента необходимо отметить, что благодаря появлению в конфигурации системного блока встраиваемой панели управления и мониторинга Zalman ZM-MFC2 (о которой вас ещё ждёт небольшая заметка), фоновый уровень шума системного блока удалось понизить с прежних ~34.0 дБА, до ~33.4 дБА. Здесь также добавлю, что были заменены и два корпусных вентилятора на девятилопастные Scythe Minebea со штатной частотой вращения в ~1140 об/мин. Для того, чтобы их немного утихомирить, вентиляторы были подвешены на резиновых шпильках от вентиляторов Noctua и не касались своими корпусами стенок корпуса системного блока. Кроме того, посредством Zalman ZM-MFC2 их частота была снижена до ~960 об/мин.

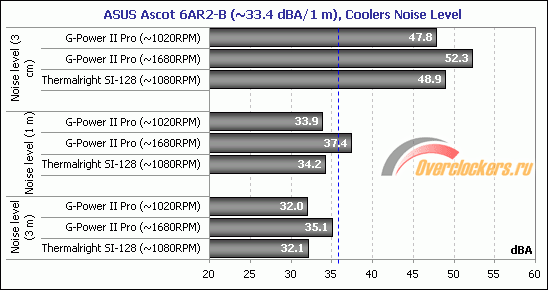

Итак, результаты:
Вот и ответ на вопрос “почему на ~700 об/мин кулер Gigabyte G-Power II Pro не тестировался?”. Как оказалось, его уровень шума прибор едва зафиксировал на частоте вращения в ~1020 об/мин. Таким образом можно сказать, что на 5 В и при ~700 об/мин новый кулер функционирует практически бесшумно. На максимальной частоте вращения, которая вместо заявленных ~1500 об/мин оказалась равной ~1680 об/мин, система охлаждения заметно выделяется на фоне тихого системного блока, однако слишком шумной её назвать не могу. Вполне терпимо, на мой субъективный взгляд.
Заключение
Ну что же, редкий случай, когда у Gigabyte вышел очень удачный кулер. Его сегодняшние результаты иначе как блестящими и не назовешь! Причем, блестящими во всех смыслах. Зеркальный блеск полированного кожуха радиатора и не менее зеркальный основания кулера дополняются сиянием диодов подсветки и, конечно же, блестящей эффективностью G-Power II Pro. Новый кулер универсален, элементарен в установке, компактен в основании, бесшумен на минимальных оборотах вращения вентилятора и не слишком шумит на максимальных. В дополнение его вес ничуть не пугает простых пользователей, а конструкция способствует охлаждению элементов околосокетного пространства. Что же ещё нужно? Правильно: доступность и приемлемая стоимость. В отношении первого критерия сказать что-либо определенное пока сложно, посмотрим, насколько активными окажутся дистрибьюторы Gigabyte. А вот второй показатель – цена – пока совсем не обнадеживает. Даже за минимально рекомендованные за новинку 50 ЕВРО можно приобрести... впрочем, это вы и сами для себя знаете, что можно купить за эту сумму.
P.S. В ассортименте воздушных систем охлаждения компании Gigabyte в январе должен появится и кулер G-Power II (GH-PSU22-PC) – упрощённая версия протестированного сегодня G-Power II Pro. Этот кулер отличается более скромными габаритами (101.8 x 108.4 x 150.8 мм), наличием только трёх тепловых трубок диаметром 6 мм и 90-мм вентилятором с максимальной скоростью вращения в 2300 об/мин (25 дБА) с поддержкой широтно-импульсной модуляции. Хотелось бы надеяться, что стоимость этой новинки будет разительно отличаться от его “старшего брата”.
P.P.S. Менее чем за два дня до публикации статьи мы получили из Gigabyte уточнённую официальную рекомендованную стоимость на G-Power II Pro, которая оказалась равной всего лишь 45 долларам США. Поэтому в названии готовой статьи одно слово было спешно зачеркнуто, а сам материал дополнен этим абзацем. Если в рознице новый кулер действительно появится за свою рекомендованную стоимость (или около неё), то оверклокеры получат одну из лучших систем охлаждения по соотношению цена/эффективность.
