Gigabyte Radeon 9200 (GV-R92128VH)

для раздела Лаборатория

Эта работа была прислана на наш "бессрочный" конкурс статей.


Пару недель назад решил поменять свой GeForce 2MX-400 на что-нибудь поновее. Поскольку в кармане было чуть больше ста долларов, хотелось попробовать продукцию от ATI и в повседневной жизни были нужны функции VIVO, мой выбор пал на карту gv-r92128vh, на чипе RV280 от Gigabyte.

О чипе

Чип RV280 анонсирован во второй половине 2002 года, простроен по 0.15 мкм техпроцессу, частота ядра 250 мегагерц, память 128 bit DDR, максимальный объём 256 мегабайт, пропускная способность памяти 6.4 Гб/с (200 мегагерц), 3D в 32 битном режиме, 4 пиксельных конвейера, блок T&L, пиксельные и вершинные шейдеры (v1.1(2) и v1.4) и 36 миллионов транзисторов – вот, собственно, всё, что представляет собой RV280. Аппаратно он совместим с MS DirectX 8.1.

О карте

Синяя карточка, на которой установлены 8 микросхем памяти от Hynix со временем доступа 4 нс, по четыре с каждой стороны, общим объёмом 128 МБ. На процессоре установлен небольшой кулер. Обычный Radeon 9200, работающий на номинальных частотах ядро/память 250/400 МГц, со стандартным набором выходных разъёмов - VGA, DVI и VIVO (S-video). Поскольку карта покупалась там, где подешевле, в комплект поставки входили: сама карта, шнур VIVO и переходник DVI->VGA. Отсутствие мануала и диска с драйверами меня не огорчило, работая с продуктами от Gigabyte я думал, что знал о качестве их русскоязычного сайта и о примерном его контенте...





Всё в Radeon'е было для меня в новинку, но переселенцев с nVidia на ATI ждёт не так уж много проблем. На официальном сайте ATI есть драйвер Catalyst, правда весит он аж 25 мегабайт, но не беда, для любителей разгона и обладателей модема есть другой сайт и "другой" драйвер Forsage. В решении возникнувших проблем может помочь форум и файловый архив сайта radeon2.ru, который с недавнего времени тоже радует нас ещё более лёгкими (без Ati Control Panel) драйверами Radeon2.ru driver pack.

Сайт Gigabyte моих надежд не оправдал: стандартный мануал "в две страницы" и прошивка BIOS старше, чем у меня, вот всё, что я нашёл там относительно gv-r92128vh. Прошивка от Gigabyte, кстати, весит аж 209 килобайт, тогда как стандартная 52. Посмотрев прошивку в hexedit’е, я был очень удивлён. Обнаружилось, что первые 52 килобайта – стандартная f5 прошивка, вторые 52 килобайта – стандартная прошивка f5 переименованная в f6.., далее были f7 и f8..., весело, не правда ли?

Разгон

Поиграв с обновкой в Quake3 и все 3DMark'и, какие нашёл, я решил её разогнать. Сразу скажу, я не любитель RivaTuner, PowerStrip и особенно V-Tuner и EasyTune от Gigabyte, кто видел последние, тот меня поймёт:) По этой причине я обзавёлся программами RadEdit и Atiflash с сайта radeon2.ru и зашил в BIOS 275/225. Зашилось, драйвер Forsage (в отличие от Catalyst) карточку узнал, но прирост был слабым. Поколдовав немного с охлаждением, я получил частоты 325/325 и удовлетворился.

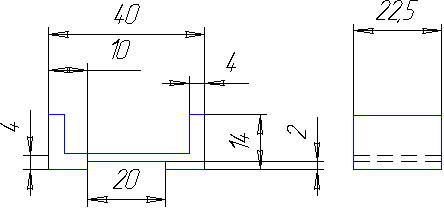

Ниже приведены размеры радиатора для памяти, на который наклеивается вентилятор 40*40 миллиметров, наклеивается на суперклей, на GPU устанавливается стандартный кулер для socket7 процессора, у меня он такой же синий как PCB:)

Если распилить радиатор для socket7 (50*50*10) процессора пополам, то можно пассивно охладить 4 чипа памяти (по половинке на каждые 2 чипа). Получается лучше, чем с самодельными радиаторами, а если установить таким образом радиаторы на память и целый радиатор на VPU, то можно обойтись и пассивным охлаждением, а любители разгона могут использовать два вентилятора 60*60*10 (сверху и снизу), или даже 80*80*10 (если такие в природе существуют и если они ничему не будут мешать на материнской плате). Получится весьма тихая и эффективная система активного воздушного охлаждения, не занимающая слотов PCI.

Устанавливаю Radeon 9200 на стенд (громко сказано), который состоит из следующих компонентов:

  • CPU: Intel Pentium 3 1000EB (coppermine 133MHc FSB, 256 Kb Cache)
  • MotherBoard: Gigabyte GA-60X (i815EP) BIOS F5c
  • RAM: 2*256 MB SDR SDRAM PC 133 Hynix
  • HDD: Segate ST3120022A 120GB
  • Термопаста: KPT-8 на CPU и GPU и термоклей AлСил 3 на VideoRAM
  • OS: Windows XP Version: 5.1.2600 Service Pack 1, v.1081; ALT Linux Master 2.2+Sysiphus.

Насчёт использования карточки в GNU/Linux скажу лишь одно: с ядром 2.4.22, XFree версии 4.3.0 и fglrx-3.2.8 карточка работает.





Тестировал в 3DMark 2001 и 3DMark 2003, разгонял этапа в три, привожу начальный (250/200) и конечный (300/250) результат. От быстрого и достаточно стабильного результата 325/325 отказался в силу того, что 5 вентиляторов и три слота крепления для такой видеокарты многовато, да и вообще - юношеские болезни всё это;) Тестировали производительность этих карт много и часто, разогнанных и штатных, не буду повторяться и покажу лишь результаты 3DMark 2003, разница разогнанной карты и не разогнанной - "±3 копейки". Условия:

Width 1024
Height 768
Pixel Processing None
Texture Filtering Optimal
Max Anisotropy 1
Vertex Shaders Optimal
Repeat Tests Off
Fixed Framerate Off

300/250(500) 250/200(400)
3DMark Score 1048 3DMarks 918 3DMarks
GT1 - Wings of Fury 54,1 fps 50,7 fps
GT2 - Battle of Proxycon 7,7 fps 6,3 fps
GT3 - Troll's Lair 7,9 fps 6,7 fps
Fill Rate (Single-Texturing) 668,2 MTexels/s 527,5 MTexels/s
Fill Rate (Multi-Texturing) 1173,5 MTexels/s 983,5 MTexels/s
Vertex Shader 4,1 fps 3,4 fps
Ragtroll 4,4 fps 3,7 fps

Неплохие результаты для Radeon 9200, во всяком случае видеокарта от Gigabyte оказалась быстрее всего того на чипе RV280, что я тестировал сам или видел в обзорах. Я бы не рекомендовал использовать данный продукт в современных быстродействующих системах, но уверен, что и Radeon 9200 (gv-r92128vh) от Gigabyte найдёт своего покупателя, т.к. сотня fps в Quake3 при 1024*768@32 и VIVO за 100 долларов - это очень неплохо.

При разгоне видеокарт от ATi с VIVO обнаружилась странная особенность: начинает перегреваться чип Rage Theater. Причём перегревается так сильно, что градусник с пределом измерения 100 'С, намазанный термопастой и прижатый к чипу, зашкаливает... По всей видимости, тактовка VPU и Rage Theater как-то связана. При частоте VPU 275 мегагерц и активном видеозахвате, этот самый видеозахват отрубается минут через 10, установка радиатора (маленький кусочек процессорного) проблему решает, но неприятный осадок есть.

Кстати о качестве VIVO и 2D качестве. И вход и выход работают нормально, качество 2D проверялось субъективно глазом с меапией средней степени (0.08) и астигматизмом (cyl 0.4) и было признано отличным!:)
