Материнская плата EPoX EP-8K3A

23 ноября 2002, суббота 01:34
Уже прошло то время, когда материнские платы, собранные на наборах логики KT333 + VT8233A могли кого-либо удивить своей новизной.

Да и на момент выхода чип VIA KT333 не шокировал пользователей процессоров фирмы AMD обилием реализованных современных технологий таких как: USB 2.0, шина V-Link 2Х, Serial ATA, AGP 8x (которые не многим-то и нужны, по сути), зато в нем реализована официальная поддержка памяти PC2700 DDR SDRAM! Эта самая поддержка памяти PC2700 DDR SDRAM, плюс оверклокерская репутация предшествующих изделий этой фирмы, таких как 8KHA+ на чипсете KT266A, плюс оригинальная упаковка остановили мой выбор на изделии фирмы EPoX под названием 8K3A. Вариантов плат фирмы EPoX, содержащих в названии 8K3A, несколько - это и 8K3A+ с рейд контроллером и POST портом, 8K3AP – с 6-и канальным звуковым кодеком на борту и 8K3AE, которая по заявлениям EPoX, поддерживает больше процессоров Athlon XP, чем 8K3A (хотя и 8K3A c новой прошивкой БИОСа от 8/15/02 поддерживает те же – проверено методом научного тыка) и встроенный в процессоры этого семейства термодатчик. Жаль, что нет варианта платы без аудио-кодека на борту - я купил бы именно такую!

Упаковка и комплектация.

Упакована материнская плата достаточно оригинально. Коробка, в которой находится материнская плата, выполнена в виде сумочки-кейса, что очень удобно при транспортировке.

На коробке отсутствуют бессмысленные устрашающе-техногенные картинки, вместо них надписи, содержащие голые факты о ТТХ содержимого коробки. В левом нижнем углу нарисована последовательность действий для извлечения содержимого коробки. Как оказалось, я неправильно ее извлекал, надеюсь, с гарантии не снимут...

В комплект поставки входит:

  • 1 коробка оригинального дизайна,
  • 1 фирменная наклеечка с логотипом фирмы-производителя,
  • 1 материнская плата EPoX 8K3A,
  • 1 инструкция пользователя на английском языке,
  • 1 краткая инструкция (для тех кто не понимает по-английски),
  • 1 кабель для FDD
  • 1 кабель для HDD ATA 66/100,
  • 1 CD содержащий драйвера от VIA, набор драйверов для RAID контроллера, антивирус PCCillin 2000, Acrobat Reader и Norton Ghost.





Предусмотрена комплектация с дополнительным кабелем для устройств с интерфейсом ATA 33 и дополнительной стоечкой для еще 2х портов USB, но мне они, к сожалению, не достались.

ТТХ

Плата выполнена в полноформатном ATX размере 305мм*245мм.

Плата имеет:

  • 3x 184х контактных DDR SDRAM DIMM слота для DDR памяти спецификаций PC1600(DDR 100MHz)/ PC2100(DDR 133MHz)/ PC2700(DDR 166MHz), тут я добавлю от себя, что в БИОСе от 8/15/02, при установке шины памяти в значение 200MHz и более (любой, которая живет на этой частоте :) ) БИОС выдает сообщение, что в системе установлена память PC3200 (DDR 200MHz), так что можно сказать, что данная материнская плата неофициально поддерживает память спецификации PC3200!!!! Максимальный объем равен устанавливаемой памяти - 3 Гбайт (4 Гбайт в случае registered DIMM).
  • 6x PCI слотов расширения (спецификация не указана в инструкции, так что будем считать что 2.2)
  • 1x AGP слот расширения спецификации 2.0, с поддержкой режимов AGP 1x / 2x / 4x
  • I/O контроллер выполненный на микросхеме Winbond W83697HF
  • Интегрированный UltraDMA/133 IDE контроллер (2 канала UltraDMA 133/100/66/33 Bus Master IDE с поддержкой до 4 ATAPI-устройств).
  • Возможность подключения дополнительных 4х IDE ATA-133 устройств если установлен RAID контроллер.
  • Программный AC'97 звуковой контроллер.
  • разъёмы для подключения PS/2 мыши и клавиатуры, 2 USB порта (4 если имеется дополнительная USB стоечка), COM1 и COM2 порты, порт принтера.

По заявлениям производителя, т.е. многоуважаемой фирмы EPoX, данная материнская плата поддерживает такие процессоры, совместимые с сокетом А, производства многоуважаемой фирмы AMD: Athlon от 600 до 1400, Athlon XP от 1500+ до 2000+ (следует оговориться, что этот диапазон зависит от версии (даты) БИОСа и времени составления инструкции :) ) и Duron-ы до 1.3GHz (то есть все, что есть на рынке). Хочется отметить, что неофициально поддерживаются процессоры AMD Athlon XP с шиной 166MHz!!!!

Осмотр платы.

Бросается в глаза отсутствие кулера на северном мосту. С одной стороны, кулер - лишний шум. С другой же стороны, возникают вопросы о стабильности работы материнской платы при высоких частотах системной шины, т.к. северный мост при этом греется ощутимо. Как показывает практика - опасения излишни.

Процессорный сокет расположен, на мой взгляд, удачно, т.к. не затрудняет установку систем охлаждения с крупногабаритными радиаторами. Рычажок для фиксации процессора в сокете сделан неудобно, он плотно прилегает к сокету и так хорошо отполирован, что процедура поднятия его для извлечения процессора проходит с использованием отвертки и затратой нервных клеток (возможно просто мне попался такой экземпляр), которые, по утверждению некоторых медиков, не восстанавливаются.





Поскольку плата выполнена в максимально допустимых габаритах стандарта ATX, при установке ее в корпус Codegen, плата становится впритык к отсеку для 5.25’’ устройств, а конденсаторы, находящиеся в правом верхнем углу, затрудняют (а то и делают вообще невозможным) установку накопителей на CD дисках в нижние 2 отсека!!!

AGP слот имеет фиксатор и проблему перекрытия нижних защелок слотов DIMM при установке крупных видеоадаптеров, как, например, GeForce 4 эталонного дизайна.

На плате установлен светодиод красного света, сигнализирующий о наличии питания на памяти.

IDE разъемы размещены в правой нижней четверти платы и их расположение мне показалось удобным. Стоит, пожалуй, оговориться, что удобство расположения функциональных разъемов и слотов субъективно и зависит от конструкции и особенностей используемого корпуса.

Что касается FDD разъема, то он расположен под слотами DIMM, что показалось мне не удобным, т.к. при установленном HDD он находится прямо за ним :).

На плате имеются 2 перемычки. Одна перемычка - JBAT1, предназначенная для сброса CMOS. Другая - JCK1 - служит для установки стартовой частоты процессора 100/133MHz. Перемычки легкодоступны даже при установленных платах расширения.

BIOS

Основан на Award BIOS v6.00 PG. Очень удачно реализована возможность обновления BIOS с помощью Magic Bios - фирменной технологии от EPoX! Утилита Award Flash записана прямо в ПЗУ BIOSa. Обновление происходит путем нажатия клавиш Alt+F2 во время прохождения POST проверки. Файл с новой прошивкой BIOS считывается с дискеты (на которую его следует записать) и если совпадает ID, то перепрошивается. Все!

Все пункты BIOS детально описаны в инструкции, там же описаны все POST коды и их толкование.

На плате используются возможности системного мониторинга микросхемы W83697HF от Winbond. Контролируются температура процессора и системной платы, напряжение на процессоре VCore, VAGP, +5 и +12 В, VIO, VDIMM, VBAT, 5USB, частота вращения 2 вентиляторов. На плате имеются 2 разъема для регулируемого подключения вентиляторов и 1 для нерегулируемого.





Замечено, что плата некорректно отражает температуру процессоров AMD Athlon, это может объясняться тем, что термодатчик, установленный на плате, не достает до нижней стороны процессора и никаких поправок к значениям термодатчика BIOS не делает. При использовании процессоров семейства AMD Athlon XP температура отображается корректно, что может означать одно из двух: либо берутся показания встроенного в процессоры этого семейства термодатчика, либо в BIOSе осуществляется поправка. Хотелось бы верить, что первое – проверять методом снятия кулера я не стал.

Все манипуляции с частотой и вольтажом процессора, и вольтажом и таймингами памяти осуществляются из BIOS. Стоит отметить ооочень широкий диапазон изменения Vcore от 1.1 до 1.85V с шагом в 0.025V и от 1.85 до 2.2V с шагом в 0.05V! Диапазон изменения питания на модули DIMM - от 2.5 до 3.2V с шагом в 0.1V.

Делитель CPU/AGP /PCI шин выставляется автоматически, при шинах от 133 до 166 выставляется делитель 1/2/4, при шинах более 166 включается делитель 1/2.5/5. плохо, что делитель нельзя выставлять вручную.

Производительность и разгон.

Сперва опишу конфигурацию своего компьютера:

  • Процессор AMD Athlon XP 1600+ (133*10.5);
  • CPU Cooler Titan TTC-D5TB
  • Видеокарта InnoVISION GeForce 4 Ti4200 64Mb DVI TV (NVIDIA Detonator v40.52);
  • Звуковая карта Creative Audigy (UP-AX-3 Drivers от 8/30/2002);
  • TV+FM Tuner AVer Media model 203
  • Genius GM56PCI-L modem
  • PLANET ENW-9504 Ethernet adapter (Realtek RTL8139A)
  • Жесткий диск IBM Deskstar 120GXP 80Gb;
  • CD-RW AOpen 40*12*48 (Retail)
  • No FDD
  • 2*256 Мбайт PC2700 DDR SDRAM, производства Winbond (2.5CL 6ns);
  • блок питания Sunny 300W;
  • Операционная система Windows ME. С установленными драйверами, MS Office XP и DX v8.1
Тестирование буду проводить с помощью такого ПО:
  • SiSoft Sandra RUS Professional (Ver 2002.1.8.59).
  • PC Mark 2002 (Feb 27th 2002).
  • Hot CPU Tester Pro 3 (Lite Edition)
  • 3D Mark 2001

Каждый тест повторялся 3 раза, после проведения теста система перегружалась, я привожу лучшие результаты. Стабильность работы на нештатных частотах проверялась 30-минутной прокруткой теста "Diagnostic" из пакета Hot CPU Tester Pro.

При замере производительности, хочу заметить, что генератор системной шины выдает слегка завышенные значения ~0.7MHz.

Сначала проведу тестирование на номинальной частоте процессора 133*10.5 и 133MHz шины, тайминги памяти установлены по SPD

  • CAS Latency = 2.5Т
  • Bank Interleave = 4 Bank
  • DRAM Command Rate = 1T
  • Trp = 3T
  • Tras = 6T
  • Trcd = 3T параметр "System Perfomance" BIOS установлен в значение "Normal".

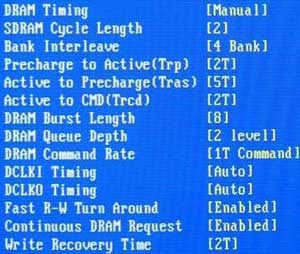

    Далее, установив параметр "System Perfomance" BIOS в значение "Turbo", т.е.

  • CAS Latency = 2Т
  • Bank Interleave = 4 Bank
  • DRAM Command Rate = 1T
  • Trp = 2T
  • Tras = 5T
  • Trcd = 2T

    Отмечу, что при установке "System Perfomance" BIOS в значение "Turbo" меняются также тайминги чипсета системной платы:

    Свойства набора микросхем (чипсета):

    Параметр "Normal" "Turbo"
    CAS Latency 2.5T 2T
    RAS To CAS Delay 3T 2T
    RAS Precharge 3T 2T

    Для того чтобы оценить преимущества PC2700 DDR памяти, я решил провести еще и тест в асинхронном режиме 133/166MHz, параметр "System Perfomance" BIOS оставался в значении "Turbo". Размышляя по поводу асинхронной шины, по ходу выполнения тестов, у меня появилось предположение, что при увеличении шины процессора в асинхронном режиме с 133/166MHz, мегагерцы будут плюсоваться не только с процессорной, но и к системной шине – подумано – проверено! Проц с памятью завелись на частоте 165/206 (параметр "System Perfomance" BIOS оставался в значении "Turbo", напряжение VCore = 1.95V).

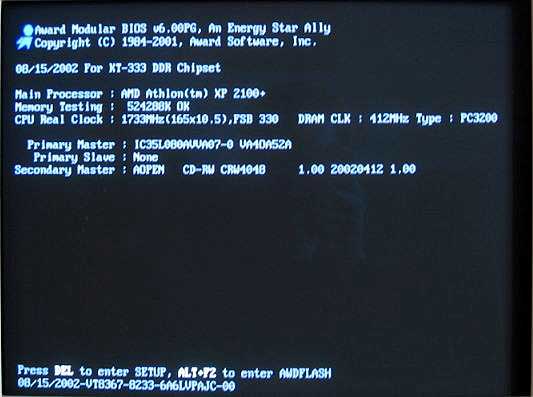

    При частоте шины процессора 165 MHz частота шины PCI = 41MHz , винчестер автоматически переключался в режим "Ultra-DMA mode 4(ATA 66)"

    Дальше, мне стало интересно, на какой максимальной частоте при синхронных шинах процессора и памяти сможет стабильно работать мой процессор. В таком режиме я смог достигнуть только лишь частоты в 166MHz , при VCore = 1.95V,

    это на 1 MHz больше, чем в асинхронном, выбор режима, в котором система будет доживать свой век, очевиден, осталось практически доказать, что асинхронный режим 165/206 MHz быстрее синхронного 166/166 MHz :)! Для этого проведу тестирование синхронного режима 166/166 MHz..

    Вот результаты синтетических тестов, которые показывают теоретическую производительность:

    PC Mark 2002

    Параметр 133/133 MHz "Normal" 133/133 MHz "Turbo" 133/166 MHz "Turbo" 165/206 MHz "Turbo" 166/166 MHz "Turbo"
    CPU Score 4190 (100%) 4247 (101.4%) 4251 (101.5%) 5255 (125.4%) 5258 (125.5%)
    Memory Score 3184 (100%) 3409 (107.1%) 3623 (113.8%) 4301 (135.1%) 4064 (127.6%)

    Результаты говорят сами за себя – в режиме 165/206 MHz "Turbo" производительность подсистемы памяти выше, чем в режиме 166/166 MHz "Turbo".

    Sandra 2002 Pro

    Параметр 133/133MHz "Normal" 133/133MHz "Turbo" 133/166 MHz "Turbo" 165/206 MHz "Turbo" 166/166MHz "Turbo"
    Dhrystone ALU 3871 (100%) - - 4809 (124.2%) 4829 (124.7%)
    Dhrystone ALU 1940 (100%) - - 2409 (124.2%) 2421 (124.8%)
    Integer aEMMX/aSSE (it/s) 7676 (100%) - - 9534 (124.2%) 9582 (124.8%)
    Floating Point aEMMX/aSSE (ft/s) 8848 (100%) - - 10993 (124.2%) 11046 (124.8%)
    RAM Int Buffered aEMMX/aSSE Bandwidth (Mb/s) 1963 (100%) 2005 (102.1%) 2045 (104.2%) 2516 (128.1%) 2507 (127.7%)
    RAM Float Buffered aEMMX/aSSE Bandwidth (Mb/s) 1831 (100%) 1887 (103.1%) 1941 (106%) 2384 (130.2%) 2370 (129.4%)

    Тесты, результат которых предсказуем, я не проводил. Преимущество режима 165/206 MHz "Turbo" по результатам теста Sandra 2002 Pro не так очевидно, как мне казалось. Сказываются задержки синхронизации в асинхронном режиме.

    Hot CPU Tester

    Параметр

    133/133 MHz "Normal"

    165/206 MHz «Turbo»

    166/166 MHz «Turbo»

    Integer Benchmarks

    Addition (M inst/s)

    254 (100%)

    313 (123.2%)

    317 (124.8%)

    Subtraction (M inst/s)

    232 (100%)

    289 (124.6%)

    290 (125%)

    Multiplication (M inst/s)

    205 (100%)

    273 (133.2%)

    273 (133.2%)

    Division (M inst/s)

    28 (100%)

    35 (125%)

    35 (125%)

    Floating-point benchmarks

    Addition (M inst/s)

    90 (100%)

    111 (123.3%)

    112 (124.4%)

    Subtraction (M inst/s)

    83 (100%)

    103 (124.1%)

    104 (125.3%)

    Multiplication (M inst/s)

    93 (100%)

    115 (123.6%)

    115 (123.6%)

    Division (M inst/s)

    47 (100%)

    59 (125.5%)

    59 (125.5%)

    MMX/MMX+ benchmarks

    Addition (M inst/s)

    285 (100%)

    357 (125.5%)

    357 (125.2%)

    Subtraction (M inst/s)

    290 (100%)

    360 (124.1%)

    360 (124.1%)

    Multiplication (M inst/s)

    285 (100%)

    349 (122.5%)

    350 (122.8%)

    SSE/SSE2 benchmarks

    Addition (M inst/s)

    120 (100%)

    148 (123.3%)

    150 (125%)

    Subtraction (M inst/s)

    121 (100%)

    150 (123.9%)

    151 (124.7%)

    Multiplication (M inst/s)

    120 (100%)

    150 (125%)

    150 (125%)

    Division (M inst/s)

    46 (100%)

    57 (123.9%)

    58 (126%)

    3DNow!/3DNow!+ benchmarks

    Addition (M inst/s)

    349 (100%)

    433 (124.1%)

    435 (124.6%)

    Subtraction (M inst/s)

    350 (100%)

    437 (124.8%)

    437 (124.8%)

    Multiplication (M inst/s)

    349 (100%)

    433 (124.1%)

    435 (124.6%)

    Division (M inst/s)

    46 (100%)

    55 (119.6%)

    55 (119.6%)

    Разница, в результатах теста Hot CPU Tester, производительности в режимах 165/206 MHz "Turbo" и 166/166 MHz "Turbo" не превышает 1.5% - незначительна.

    Последний тест в моем испытании это 3D Mark 2001. Его я проводил только для режимов 165/206 MHz "Turbo" и 166/166 MHz "Turbo".

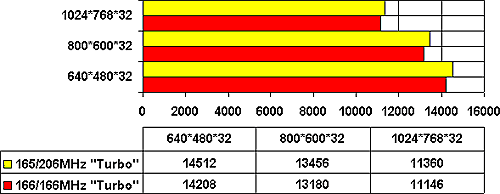

    3D Mark 2001

    Отрыв 2.1% в разрешении 640*480*32 это не много, но все же отрыв есть! :) Отрыв сохраняется и в разрешениях 800*600*32 и1024*768*32, – 2.1% и 1.9% соответственно. Можно сделать вывод, что чуть более производительным является асинхронный режим 165/206 MHz "Turbo".

    Выводы

    Без сомнения плата EPoX EP-8K3A представляет собой лакомый кусочек для оверклокера. С частотами, таймингами и вольтажами можно играться до умопомрачения! Я не пользовал платы фирмы Abit на чипе KT333, но возьму на себя смелость высказать мнение, что EP-8K3A составит достойную конкуренцию этим платам! По секрету скажу – это моя первая плата от EPoX – раньше я предпочитал Abit. Теперь у меня 2 фаворита!

    Заключение

    Плюсы:

    • Высокая стабильность;
    • Хорошая производительность;
    • Отличные возможности и результаты разгона процессора и памяти;
    • Богатый ассортимент плат этого семейства с различными возможностями (8K3A, 8K3A+, 8K3AE, 8K3AP).
    Минусы:

    • Для оверклокерской платы излишен аудио кодек
    • Нельзя выставлять делитель CPU/AGP/PCI шин вручную


    Эта статья участвовала в нашем первом конкурсе и автор получил приз – материнскую плату Formoza DWL845SAS (i845).
