Обзор и тестирование видеокарты MSI GeForce GTX 1650 Super Gaming X

Оглавление

Вступление

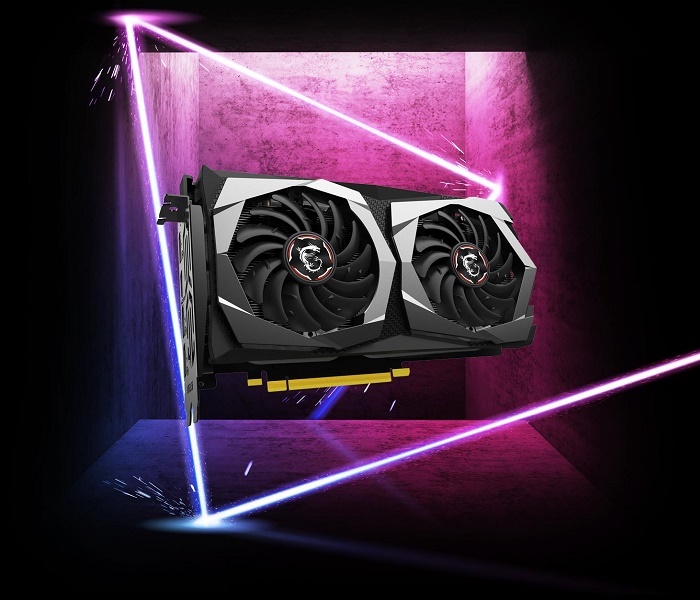

Линейка графических ускорителей Gaming X является топовой среди прочих моделей MSI, поэтому с появлением каждой новой серии видеокарт можно уверенно ждать анонса новинки под ее крылом.

реклама

Не стала исключением и версия MSI GeForce GTX 1650 Super Gaming X, относящаяся к нижнему ценовому сегменту, но способная демонстрировать уровень производительности GeForce GTX 1060 с объемом видеопамяти 6 Гбайт и Radeon RX 590 (а скоро мы рассмотрим и MSI Radeon RX 5600 XT Gaming X).

Вернемся к младшему графическому ускорителю и посмотрим, как на видеокарте с низким уровнем TDP смотрится высокоэффективный фирменный кулер Twin Frozr 7.

Технические характеристики

Полное название: MSI GeForce GTX 1650 Super Gaming X; код производителя: GEFORCE GTX 1650 SUPER GAMING X.

Модель GeForce GTX 1650 Super Gaming X GeForce GTX 1650 SUPER
Производитель MSI NVIDIA
Графический процессор TU116-250 TU116-250
Частота ядра, МГц 1530 1530
Частота ядра (Turbo), МГц 1755 1725
Заводской разгон ядра, МГц 30
Частота памяти, МГц 1500 1500
Заводской разгон видеопамяти, МГц
Тип памяти GDDR6 GDDR6
Объем памяти, Гбайт 4 4
Шина памяти, бит 128 128
Разъемы интерфейсов 3 x DP,
1 x HDMI
1 x DP,
1 x HDMI,
1 x DVI
Питание, разъемы Pin 6 6
Количество вентиляторов/диаметр, мм 2 х 95
Конфигурация подсистемы питания (vGPU+vMem), фаз 3 + 1
Power Limit (штат/макс), Ватт 100 / 110 100
Формат СО 2.2 слота 2 слота
Размеры видеокарты, мм 248 х 127
анонсы и реклама

Внешний вид и размеры

В образе видеокарты MSI GeForce GTX 1650 Super Gaming X с первых минут знакомства узнается фирменный агрессивный стиль линейки MSI Gaming.

450x260  37 KB. Big one: 1500x866  267 KB

Внешний вид выделяют заостренные формы корпуса, распластавшийся кулер с парой вентиляторов TORX 3.0 типоразмера 95 мм и солидно выступающие тепловые трубки.

реклама

450x191  28 KB. Big one: 1500x637  197 KB

Изюминки дизайну добавляет настраиваемая панель MSI Gaming Twin Frozr 7, расположившаяся на боковой грани и в большинстве случаев будет сигнализировать какой тип марки видеокарты установлен внутри ПК. Конечно же, если корпус имеет прозрачную дверцу.

Дополнительное питание реализовано шестиконтактным разъемом, уровень потребления не превышает 100-110 Вт.

450x126  23 KB. Big one: 1500x421  172 KB

С обратной стороны MSI GeForce GTX 1650 Super Gaming X нас встречает открытый текстолит печатной платы и герб производителя.

450x254  50 KB. Big one: 1500x847  368 KB

На интерфейсной панели расположился эталонный список видеовыходов, включающий три порта DisplayPort 1.4 и HDMI 2.0b.

450x201  30 KB. Big one: 1500x669  270 KB

Система охлаждения

Систему охлаждения Tiwn Frozr уже седьмого поколения мы неоднократно рассматривали, лишь изредка конструкция претерпевает изменения. Наша задача в очередной раз убедиться в уникальности и посмотреть на видеокарту MSI GeForce GTX 1650 Super Gaming X.

578x332  40 KB. Big one: 1500x988  345 KB

Радиатор набран множеством алюминиевых никелированных пластин с выемками для повышения площади соприкосновения с нагоняемым вентиляторами потоком воздуха. Ребра пронизывают три тепловые трубки по 6 мм, соединения пропаяны.

В основании располагается отдельная медная площадка с покрытием никеля.

450x235  53 KB. Big one: 1500x782  490 KB

Печатную плату накрывает отдельная пластина, являющаяся ребром жесткости и низкопрофильным радиатором для микросхем памяти и силовых элемент через красные термопрокладки.

реклама



450x258  38 KB. Big one: 1500x861  268 KB

Отдельная БОСС-термопрокладка располагается между пластиной и основным радиатором, хотя толщина ~10 мм ставит под сомнение в ее эффективности и надобности: если не удается установить оребрение, то оставьте лучше прямой обдув.

450x211  49 KB. Big one: 1500x704  336 KB

Печатная плата

Видеокарта MSI GeForce GTX 1650 Super Gaming X построена на оригинальной печатной плате черного цвета и она разительно отличается от PCB младшей модели GeForce GTX 1650 Gaming X (не Super).

реклама

Сердцем героя обзора стал графический процессор TU116-250-KC-A1.

Данный GPU произведен по 12 нм техпроцессу на 53-й неделе 2019 года и включает 1280 шейдеров, 32 блока растеризации и 80 текстурных блоков.

450x273  57 KB. Big one: 2000x1213  724 KB

Подсистема питания насчитывает четыре фазы: три отведены на графический процессор, одна – на видеопамять.

В качестве видеопамяти выступают микросхемы Micron стандарта GDDR6 с маркировкой 9PA77 D9WCW. Их тактовая частота составляет 1500 МГц (эффективная частота 12000 МГц).

реклама

Комплектация

MSI GeForce GTX 1650 Super Gaming X поставляется в картонной упаковке с фирменной черной полиграфией, подчеркивающая грани новой видеокарты.

450x348  49 KB. Big one: 1500x1160  363 KB

В комплектацию входят руководство пользователя и комикс-инструкция по установке.

Тестовый стенд

реклама

Конфигурация

  • Материнская плата: MSI X99A Workstation (Intel X99, LGA 2011-3);
  • Процессор: Intel Core i7-6800K (шесть ядер, CPU Clock 4000 МГц, Ring Clock 3500 МГц);
  • Система охлаждения процессора: Corsair H110i (вентиляторы Noctua NF-A14 PWM, 140 мм, 500 об/мин);
  • Термоинтерфейс: Gelid GC-Extreme;
  • Оперативная память: Kingston HyperX Savage Black (DDR4-3000, 13-14-15-28-T1, 4 x 4 Гбайт, четырехканальный режим);
  • Накопитель SSD: Plextor PX-256M6Pro 256 Гбайт;
  • Блок питания: Corsair RM850x, 850 Ватт;
  • Корпус: Phanteks Evolv ATX Black;
  • Монитор: Samsung C34F791WQI, разрешение: 3440 x 1440.

Программное обеспечение

  • Операционная система: Windows 10 x64;
  • Драйвер видеокарты: Nvidia GeForce 441.87;
  • Вспомогательные утилиты:
    • GPU-Z;
    • Heaven Benchmark 4.0;
    • MSI Afterburner;
    • MSI Kombustor.

Инструментарий и методика тестирования

Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner.

Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакета 3DMark 2013.

реклама

Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовались Heaven Benchmark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080) и 3DMark 2013 Fire Strike.

Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница условного комфорта – 37 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию.

Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 Max.

Стандартные частоты

MSI GeForce GTX 1650 Super Gaming X обладает заводским разгоном плюс 30 МГц по графическому ядру. Производитель оставил штатный лимит TDP на отметке 100 Вт в номинальном режиме работы, поэтому видеокарта бустит на отметке 1850-1900 МГц.

реклама

Вентиляторы в простое выключаются благодаря поддержке технологии «Zero Frozr». Получаем следующие показатели:

  • 37°C и 0 об/мин при работе с документами MS Office;
  • 40°C и 0 об/мин при просмотре видеороликов и интернет-серфинге.

Приведем подробные характеристики микропрограммного обеспечения MSI GeForce GTX 1650 Super Gaming X. Показатель ее уровня TDP равен 100 Вт с возможности увеличения до 110 Вт.

450x312  113 KB. Big one: 775x539  70 KB

У видеокарты MSI GeForce GTX 1650 Super Gaming X большой потенциал для достижения большего уровня производительности, нежели модель показывает в стоке, что является пожеланием разработчиков соответствовать эталонным настройкам NVIDIA.

MSI GeForce GTX 1650 Super Gaming X бустит до 1905 МГц, среднее значение составляет 1875 МГц, данная модель упирается в лимит потребления 100 Вт. Система охлаждения едва раскручивается до 1100 об/мин при очень низком уровне шума, а температура графического процессора составляет 62-63°C, подсистемы питания – 60°C.

450x193  145 KB. Big one: 2312x996  1890 KB

Разгон MSI GeForce GTX 1650 Super Gaming X

Дополнительные 10 Вт, отведенные для разгона, практически никак не влияют для раскрытия разгонного потенциала MSI GeForce GTX 1650 Super Gaming X. Удается добиться 1950 МГц по ядру и 1750 МГц по памяти.

450x191  146 KB. Big one: 2298x976  1938 KB

Оверклокинг добавляет 6-7% производительности к результатам MSI GeForce GTX 1650 Super Gaming X «из коробки».

3DMark Fire Strike

Graphics Score
Больше – лучше


Включите JavaScript, чтобы видеть графики

3DMark Time Spy

Graphics Score
Больше – лучше


Включите JavaScript, чтобы видеть графики

Результаты протестированных видеокарт

Основная ценность подобных материалов – это не только перечисление доступных в продаже графических ускорителей, но и исследование потенциала систем охлаждения. И поскольку результаты были получены мною на одном стенде, есть возможность сравнения видеокарт практически в идеальных условиях.

Температура графического процессора, °C

Бездействие | Heaven BenchMark 4.0
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Температура зоны VRM, °C

Бездействие | Heaven BenchMark 4.0
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Обороты вентиляторов, режим Авто, %

об/мин
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Уровень шума в простое и нагрузке

дБА
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Частота графического процессора, Default | Boost 3D (in game)

Heaven BenchMark 4.0
МГц


Включите JavaScript, чтобы видеть графики

Исследование потенциала системы охлаждения

Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения.

Результаты исследования потенциала системы охлаждения.

600x221  95 KB. Big one: 1630x602  100 KB

Уровень потребляемого электричества

График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.

Энергопотребление системы, Вт

На выходе блока питания
Простой | 3DMark Fire Strike Extreme | MSI Kombustor


Включите JavaScript, чтобы видеть графики

Энергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в 3DMark Fire Strike Extreme проводилось в режиме «Тест устойчивости», 20 прогонов.

Заключение

Видеокарта GeForce GTX 1650 Super Gaming X относится к старшей линейке MSI Gaming и оснащена должным образом, демонстрируя превосходную эффективность системы охлаждения и низкий уровень шума, которые можно задавать в качестве эталона последующим тестируемым моделям.

Ахиллесовой пятой версии Gaming X является нераскрытый потенциал графического процессора TU116-250, который обладает большим частотным потенциалом. Разработчикам стоило быть смелее и повысить номинальный показатель TDP хотя бы до 110-120 Вт, что практически не отразится на потреблении, но позволит видеокарте держат тактовые частоты ближе к 2 ГГц и стать мощнее еще на 5-8%.

Подводя итоги, MSI GeForce GTX 1650 Super Gaming X понравится тем пользователям, которым необходима сбалансированная работа и не столь важен оверклокерский потенциал.

Александр Андерсон


Выражаем благодарность:

  • Компании MSI за предоставленную на тестирование видеокарту MSI GeForce GTX 1650 Super Gaming X;
  • А также лично donnerjack за помощь в подготовке материала.
