Обзор и тестирование материнской платы MSI MEG X570 Unify

Оглавление

• Вступление
• Технические характеристики
• Внешний вид и особенности дизайна
• Упаковка и комплектация
• Возможности BIOS
• Тестовый стенд
• Инструментарий и методика тестирования
• Тест MSI MEG X570 Unify
• Температурный режим
• Заключение

Вступление

Вы когда-нибудь читали пресс-релиз анонсируемого продукта? В нем описываются сильные стороны новинки, указываются технические характеристики и, самое интересное – приводится небольшая история. Пресс-релиз материнской платы, ставшей героем обзора, начинается со слов: «Unify – искушение темнотой». Эта фраза станет пророческой.

Рассматриваемая плата относится к старшему сегменту MSI MEG, являясь одним из топовых решений наравне с моделями Ace и Godlike. Разработка Unify держалась в секрете до последнего момента, и многие сотрудники компании MSI узнали о новой версии незадолго до мирового анонса. Она стала ответом на старшие решения конкурентов и исправила недостатки прочих продуктов, которые проявились с выходом системной логики AMD X570. Это и расположение чипсетного радиатора, и система охлаждения VRM, и переработанная подсистема питания, и оптимизированная разводка платы.

И можно с уверенностью сказать, что запоздание на пару месяцев позволило инженерам MSI значительно продвинуться в разработке.

Технические характеристики MSI MEG X570 Unify

Внешний вид и особенности дизайна

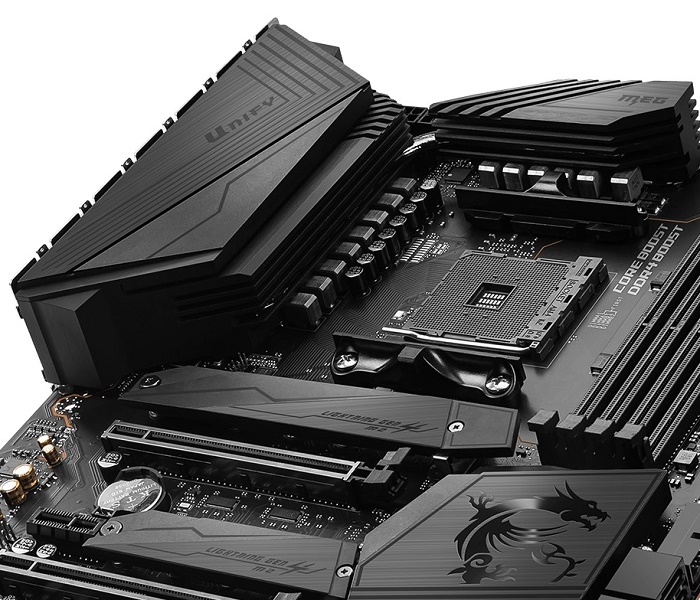

Материнская плата MSI MEG X570 Unify выполнена на черном текстолите в стандартном форм-факторе ATX с габаритами 305 х 244 мм.

Разработчики полностью доверились черной цветовой гамме, которая вкупе с массивными рельефными радиаторами системы охлаждения выглядит футуристично. Производитель отказался от различных элементов с RGB-подсветкой, сохранив разъемы для подключения внешних устройств и позволив пользователям самим определять свой путь: в противовес строгому дизайну ставится MSI MEG X570 Ace с не менее солидным арсеналом, но другой концепцией.

В нашем же случае мы получаем монолитное решение, эдакого джентльмена в смокинге с лицензией на убийство, являющегося оппонентом другой рассмотренной модели – ASUS Pro WS X570-Ace.

Горячий нрав чипсета AMD X570 потребовал активного охлаждения. Многие производители попали впросак, расположив крохотный вентилятор прямиком на одном уровне со слотом PCI Express x16. И теперь вместо охлаждения мы получили «печь», где и без того не «холодная» системная логика подогревается графическим ускорителем.

У модельного ряда MSI с данной конструктивной особенностью проблем меньше, но в MSI MEG X570 Unify она доведена до абсолюта: радиатор значительно больше и тяжелее, а вентилятор еще ниже. Это позволяет чипсетной вертушке 99% времени работать пассивно.

Модель MSI базируется на процессорном разъеме AMD Socket AM4. Благодаря емкой микросхеме BIOS сохранена поддержка CPU Ryzen второго и третьего поколений, а также решений со встроенным графическим ядром поколения Vega.

На борту материнской платы располагаются четыре DIMM-слота оперативной памяти стандарта DDR4 с максимальным поддерживаемым объемом 128 Гбайт.

Производителем заявлена поддержка тактовой частоты 2133, 2400, 2666, 2800, 3000, 3200 МГц в штатном режиме с профилем JEDEC и в диапазоне 3466-4600 МГц при оверклокинге или активации A-XMP. MSI MEG X570 Unify использует топологию Daisy Chain.

Дополнительное питание организовано по схеме «24 + 8 + 8» pin.

Производитель пересмотрел расположение портов 4-pin для подключения вентиляторов, разместив львиную долю в верхней части печатной платы.

Системная плата MSI MEG X570 Unify оснащена одной колодкой для подключения внешних портов USB 3.2 первого поколения и одной колодкой для USB 3.2 второго поколения.

Для организации дисковой подсистемы предназначены четыре коннектора SATA 6 Гбит/с, развернутые на 90 градусов.

Новинка оснащена полезным индикатором POST-кодов, позволяющим идентифицировать, на каком этапе загрузки произошел сбой системы, а после инициализации – температуру процессора, и парой кнопок включения и перезагрузки, которые будут практичны при тестировании на открытом стенде.

В нижней части материнской платы располагаются различные интерфейсы и порты для подключения всевозможных устройств и оборудования.

Помимо колодок для передней звуковой панели и USB-портов, двух коннекторов вентиляторов, материнская плата оснащена двумя адресуемыми разъемами RGB 5V.

Для расширения функциональности модель MSI снабжена пятью слотами PCIe:

• PCI Express 4.0 x16 с технологией Steel Armor;
• PCI Express 4.0 x1;
• PCI Express 4.0 x8 с технологией Steel Armor;
• PCI Express 4.0 x1;
• PCI Express 4.0 x8 с технологией Steel Armor.

Что касается мультиконфигураций из нескольких видеокарт, то новинка поддерживает технологии AMD CrossFireX и NVIDIA NVLink.

Между разъемами PCI Express скрываются слоты для накопителей формата M.2 с поддержкой следующих форм-факторов и интерфейсов:

• Первый слот M.2 – линии процессора, поддержка накопителей PCIe 4.0 x4, 2242/ 2260 /2280 /22110;
• Второй слот M.2 – чипсетные линии, поддержка накопителей PCIe 4.0 x4 и SATA-III, 2242/ 2260 /2280.
• Третий слот M.2 – чипсетные линии, поддержка накопителей PCIe 4.0 x4 и SATA-III, 2242/ 2260 /2280.

В качестве звукового тракта задействован популярный восьмиканальный кодек Realtek ALC1220 с использованием качественных аудиоконденсаторов Nichicon Fine Gold.

Оголенная печатная плата MSI MEG X570 Unify во всем своем великолепии.

Модель поддерживает подключение до семи вентиляторов с PWM-управлением, разработчики сгруппировали коннекторы для удобного использования.

Если детально изучить PCB новинки, выясняется, что она является дальнейшим развитием печатной платы другой модели – MSI MEG X570 Ace.

Микросхема системной логики AMD X570 выпущена на 33 неделе 2019 года.

Чипсет охлаждается массивным радиатором с фирменным вентилятором Propeller Blade диаметром 37 мм, который дополнительно обдувает соседние посадочные места M.2 накопителей.

Единственный нюанс заключается в отсутствии защитной панели во избежание случайных попаданий предметов в лопасти, но комментарии производителя сведены к железобетонной логике: в закрытом корпусе посторонних предметов нет и быть не может.

Переработанная конструкция чипсетного радиатора предполагает грамотное размещение вентилятора, о чем разработчики информируют на официальной странице модели.

При создании MSI MEG X570 Unify производитель пошел еще далее: увеличил габариты радиатора, заметно добавив ему массы, нарастил количество ребер.

Это позволяет вентилятору 37 мм практически всегда находится в выключенном состоянии, а системе охлаждения – работать пассивно.

Согласно настройкам в BIOS он включается при достижении температуры AMD X570 около 60-65°C, но прогреть его до таких значений практически невозможно. Как и регулировать скорость вращения в ручном режиме: только автоматически.

Радиаторы подсистемы питания VRM впечатляют не менее. Мы уже привыкли видеть у топовых материнских плат два теплорассеивателя, соединенных тепловой трубкой, один из которых накрыт пластиковой вставкой, скрывающей задние порты ввода-вывода.

В случае MSI MEG X570 Unify это цельная металлическая оболочка массой почти 500 г, являющаяся единой конструкцией для охлаждения фаз питания процессора.

Производитель также слегка укоротил крепежные стойки, тем самым усилив прижим до такой степени, что в термопрокладки впечатались наименования мосфетов!

Отдельно на MSI MEG X570 Unify задействованы три слота M.2, для которых предусмотрены отдельные радиаторы без оребрения с термопрокладками.

Подсистема питания MSI MEG X570 Unify насчитывает 14 фаз. За управление питанием процессора отвечает восьмиканальный PWM-контроллер IR35201 производства International Rectifier.

С обратной стороны материнской платы распаяны шесть удвоителей IR3599. Итоговая формула получается следующая: шесть фаз в удвоенном режиме на CPU, две – на SoC.

Теперь обратим внимание на заднюю интерфейсную панель, на которой размещено следующее:

• Одна кнопка Clear CMOS;
• Одна кнопка Flash BIOS;
• Один PS/2 Combo;
• Два USB 2.0 Type-A;
• Два USB 3.2 Gen1 Type-A;
• Три USB 3.2 Gen2 Type-A;
• Один USB 3.2 Gen2 Type-C;
• Два разъема антенны Wi-Fi;
• Один LAN;
• Один оптический SPDIF;
• Пять аудиоразъемов.

Упаковка и комплектация

Материнская плата MEG X570 Unify поставляется в картонной упаковке с темной полиграфией и изображением модели.

С обратной стороны коробки приведены технические характеристики и основные особенности продукта.

Модель MSI относится к топовому сегменту и оснащена соответствующей комплектацией. Помимо руководства пользователя, мануалов, наклеек и диска с драйверами, пользователь получает антенну Wi-Fi, четыре SATA-порта, три удлинителя-разветвителя для подсветки различных типов и металлическую наклейку MSI Gaming.

Возможности BIOS

Материнская плата MSI MEG X570 Unify оснащена фирменным программным обеспечением MSI Click BIOS 5. Данная графическая оболочка хорошо известна и часто рассматривалась в обзорах.

Тестовый стенд

• Материнская плата: MSI MEG X570 Unify (AMD X570, Socket AM4);
• Процессор: AMD Ryzen 7 3700X;
• Система охлаждения: AMD Wraith MAX;
• Термоинтерфейс: Arctic Cooling МХ-2;
• Оперативная память: Team Xtreem 8Pack 4500 МГц 16 Гбайт (2 x 8 Гбайт);
• Видеокарта: GeForce RTX 2070;
• Накопители: Kingston A400, 120 Гбайт;
• Блок питания: Corsair HX1200, 1200 Ватт;
• Операционная система: Microsoft Windows 10 x64.

Инструментарий и методика тестирования

BIOS материнской платы MSI MEG X570 Unify был обновлен до последней версии – A.20 с AGESA 1.0.0.4 Patch B.

В тестировании использовался процессор AMD Ryzen 7 3700X.

Чтобы исключить слабые стороны материнской платы при работе с оперативной памятью (из-за проблем непосредственно с самой DDR4), в тестировании был задействован «экстремальный» комплект Team Xtreem 8Pack с тактовой частотой 4500 МГц.

В дальнейшем, чтобы сымитировать штатную работу системы, частота оперативной памяти была понижена до отметки 3200 МГц (16-18-18 36-1Т), официально поддерживаемой и доступной многим модулям.

На графиках во всех случаях указана температура самого горячего ядра. Мониторинг скоростей вращения крыльчаток вентиляторов и температуры процессора осуществлялся с помощью последней версии утилиты HWiNFO. Температура воздуха во время проведения замеров составляла 26 градусов Цельсия.

Тест MSI MEG X570 Unify

Свежий релиз микропрограммного кода AGESA 1.0.0.4B обеспечивает более агрессивный режим в турбо-бусте по всем ядрам.

«Из коробки» поведение процессора Ryzen 7 3700X на материнской плате MSI MEG X570 Unify с версией BIOS A.20 следующее: ЦП бустит до 4400 МГц на три ядра; до 4375 МГц – по всем ядрам в зависимости от нагрузки; напряжение достигает 1.494 В.

Приведем скриншот программы Ryzen Master с выставленными настройками. По умолчанию в стресс-тесте Linx v0.7.0 процессор AMD троттлит по параметру «энергопотребление» и удерживает среднюю частоту всех ядер на 3775-3875 МГц.

Температура чиплетов согласно датчикам достигла лишь 72°C.

Для дальнейшего тестирования Ryzen 7 3700X был разогнан методом «Precision boost overdrive + BCLK + Offset voltage», являющимся максимально подходящим для рассматриваемой платы. К сожалению, другие методики не приводили к желаемому результату: в зависимости от режима наблюдалось падение производительности на 2-10%.

Такой режим позволил достичь частоты 4400 МГц для пяти ядер и 4375 МГц для всех ядер при напряжении 1.425-1.5 В. После снятия всех лимитов процессор Ryzen 7 3700X прогревался до 92°C.

Оперативная память разгонялась до максимальной частоты с сохранением режима IF 1:1. И здесь материнская плата, предлагающая «искушение темнотой», начала проявлять сильные стороны. Она без каких-либо сложностей покорила рубеж 3800 МГц с таймингами «16-16-16 32-1Т», частота FCLK составила 1900 МГц.

Более того, системе была по зубам и отметка FCLK=1933 МГц, на которой проходился тест AIDA64, но сохранить стабильность с нашим экземпляром Ryzen 7 3700X не удавалось, а ведь потенциал у материнской платы MSI MEG X570 Unify есть.

Успешно пройденный тест TM5 0.12.

Чудеса на виражах на этом не закончились. Мой комплект оперативной памяти Team Xtreem 8Pack 4500 МГц давненько не брал высокие рубежи, и тест с MSI MEG X570 Unify заставил его пробудиться ото сна.

От режима IF 1:1 пришлось отказаться, в таком случае максимальная стабильная частота составила 4400 МГц с таймингами «18-18-18 58-1Т» при напряжении 1.45 В.

Можно работать даже при 4466 МГц, но в некоторых тестах система зависала, хотя пройти POST без злободневных ошибок с кодами «07» и «F9» она могла легче, нежели ранее изученные системные платы.

Переходим к результатам тестирования.

Температурный режим

Свежие правки микропрограммного обеспечения AGESA 1.0.0.4B плюс оптимизированные настройки BIOS бережнее относятся к центральному процессору AMD Ryzen 7 3700X и не задирают рабочее напряжение.

С боксовым кулером AMD Wraith MAX были получены следующие температуры:

Два солидных радиатора подсистемы питания, обдуваемые исходящим от процессорного вентилятора потоком воздуха, охлаждают силовую часть VRM до таких температур, которые недоступны некоторым материнским платам в простое! Что скажете?

Температура системной логики чуть выше аналогов, однако этому есть объяснение. В случае материнской платы MSI MEG X570 Unify чипсетный вентилятор отключен, и включаться явно не намеревается. Зато у оппонентов и младших моделей MSI он функционирует на 2000-2900 об/мин. У рассматриваемой модели – тишина.

Повторюсь, какие-либо настройки для ручной регулировки BIOS пока отсутствуют, и для пользователей, волнующихся по поводу столь «высоких» температур, альтернативы пока нет.

Заключение

Материнская плата MSI MEG X570 Unify – исключение из правил, что легко подтверждается. Во-первых, новинка построена на улучшенной печатной плате предтоповой модели MSI MEG X570 Ace с расширенной функциональностью. Во-вторых, она получила продуманную систему охлаждения, позволяющую с легкостью справиться с разгоном центрального процессора, а чипсетному радиатору – обходиться без активного обдува. В-третьих, последние правки AGESA преподнесли новые оверклокерские высоты, и модель MSI без особых сложностей «выжимает» из CPU и DDR4 все, вплоть до последнего мегагерца, особенно это касается оперативной памяти.

И это не говоря о том, что новинка поддерживает процессоры AMD последнего поколения и предлагает, будучи флагманом, полный спектр современных технологий, начиная с поддержки USB 3.1 Gen 2, PCIe x4 M.2 и заканчивая беспроводными интерфейсами.

Если кратко, MSI MEG X570 Unify – это переосмысление старшей платы MSI MEG X570 Ace с лучшим оснащением и оверклокерскими способностями, но без RGB подсветки. Если вы готовы пойти на такую жертву, то стоимость ниже, чем у светодиодного собрата, подтолкнет к осуществлению мечты.

Выражаем благодарность:

• Компании MSI за предоставленную на тестирование материнскую плату MSI MEG X570 Unify;
• А также лично donnerjack за помощь в подготовке материала.
