Обзор и тестирование материнской платы ASUS ROG Strix B450-I Gaming
реклама
Оглавление
- Вступление
- Технические характеристики
- Комплект поставки
- Дизайн PCB
- Система питания
- Об интересном
- Система охлаждения
- Тестовый стенд
- Режимы работы и разгон
- Возможности BIOS
- Система мониторинга
- Заключение
Вступление
Мы рассмотрим неоднозначное предложение. С одной стороны, перед нами модель mini-ITX для платформы AMD ценой в 12 000 рублей, с другой – как много материнских плат такого компактного размера вы знаете?
Несмотря на растущую уже который год популярность Socket AM4, системные платы в столь компактном форм-факторе остаются редкостью. А с учетом базы в виде бюджетного чипсета для их перечисления хватит пальцев одной руки: ASUS ROG Strix B450-I Gaming, рассмотренная год назад ASRock Fatal1ty B450 Gaming-ITX/ac и Gigabyte B450 I Aorus Pro WIFI (rev. 1.0).
реклама

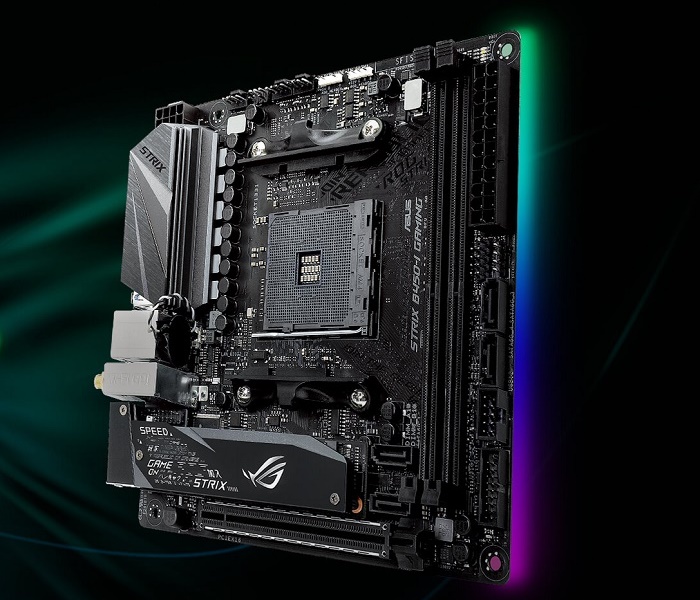

ASUS ROG Strix B450-I Gaming – одна из трех моделей, основанных на AMD B450 в формате mITX. К тому же у нее есть сильный козырь в рукаве, но давайте по порядку…
Технические характеристики
Модель | ASUS ROG Strix B450-I Gaming |
---|---|
Чипсет | AMD B450 |
Процессор | AMD Ryzen 1 и 2 поколения, AMD Ryzen Radeon Vega Graphics |
Оперативная память | 2 слота DDR4, от 2133 до 4200+ МГц |
PCIe | 1 x PCIe 3.0 16x |
Несколько видеокарт | Нет |
Накопители | 1 x M.2 Mkey 2242-2280 (PCIe 3.0 x4); 1 x M.2 Mkey 2242-2280 (PCIe 3.0 x4 и SATA); 4 x SATA 6G |
Сеть | Intel I-211AT (1 Гбит/с); Wi-Fi 802.11 a/b/g/n/ac MU-MIMO; Bluetooth v4.2, 4.0LE |
Аудио | SupremeFX S1220A |
Видеовыходы | HDMI 2.0b |
USB | 2 x USB 2.0; 6 x USB 3.0; 2 x USB 3.1 |
Форм-фактор | mini-ITX |
Для начала проясним вопрос: «Какие порты USB доступны на задней панели, а какие – через дополнительные косички и разъемы?»
Итак, на задней панели расположено:
- Type A – четыре USB 3.0 и два USB 3.1;
- Разъемы версии Type-C отсутствуют.
реклама
Через дополнительные разъемы на плате доступно:
- Type A – два USB 2.0 и два USB 3.0.
Комплект поставки
- Материнская плата;
- Диск с драйверами и программным обеспечением;
- Инструкция;
- Краткое описание;
- Антенна 2R2T для Wi-Fi;
- Кабель-удлинитель для RGB лент;
- Набор крепления для SSD;
- Заглушка на заднюю панель корпуса;
- Набор стяжек;
- Четыре кабеля SATA;
- Карточка покупателя Republic of Gamers;
- Наклейка ROG;
- Переходник для подключения кабелей корпуса к системной плате.
Размещение разъемов на задней панели стандартно для такого типоразмера: звуковые порты (подсвечиваются разными цветами при включении), видеовыход HDMI 2.0b и порт LAN. Единственное исключение – коннекторы для антенны.
Дизайн PCB
Несомненно, разработать безупречный дизайн печатной платы в форм-факторе mini-ITX та еще задачка. Всегда, повторюсь, всегда будут компромиссы! Будет меньше портов, слотов и возможностей, особенно если взять за основу доступный чипсет AMD B450. Вот и разработчики ASUS сосредоточились на размещении двух слотов М.2.
На этом моменте стоит заострить внимание, поскольку AMD B450 фактически не предполагает наличия пары М.2. (и причина опять же кроется в недостатке линий PCIe внутри чипсета). С целью реализовать хотя бы один М.2., производители отделяют часть линий либо от процессора, либо от чипсета. Но в таком случае можно лишиться линий либо для видеокарты, либо для чипсета.
Что ж, разграничим описание на две части: первая будет касаться AMD Ryzen Radeon Vega Graphics. Эти процессоры изначально несут на борту только х16 PCIe для видеокарт, поэтому при установке CPU со встроенной графикой вы остаетесь с единственным M.2 PCIe 4x. Из 16 линий 8 отдаются для слота дискретной видеокарты, а еще 4 тратится на подключение М.2.
Таким образом создать на базе ASUS ROG Strix B450-I Gaming мини-игровую платформу с парой SSD M.2 и AMD Ryzen Radeon Vega Graphics не получится. Придется сокращать пожелания до одного SSD и скорости подключения видеокарты только 8х.
Зато со вторым поколением Ryzen вы награждаетесь парой М.2. (в 4х режиме) и 8х слотом для видеокарты. А чтобы увеличить пропускную способность интерфейса до 16х, опять придется пожертвовать одним М.2, но я бы не стал.
Следует заметить, что на плате присутствует Wi-Fi адаптер Realtek RTL-8822BE, и он также подключен через М.2 слот. Однако подключение идет напрямую к чипсету через шину PCIe 2.0 и со скоростью всего 1х, чего для полноценной работы Wi-Fi вполне достаточно.
Система питания
реклама
Силовая схема питания не требует много времени на подробный разбор, ведь она относительно проста и сделана с приличным запасом по меркам форм-фактора mITX.
Питание на плату подается по коннектору 8 Pin. Силовые цепи управляются старым добрым ASP 1405I, известным нам как IR35201. Это хоть и не суперновый, но отличный, эффективный 8 фазовый ШИМ-контроллер, способный выдавать несколько конфигураций для подключения: 6+2 фазы, 7+1 фазы, 8+0 фазы. Более подробное описание возможностей можно найти по ссылке.
Для подключения двух типов процессоров (с графикой и без) требуется три основных напряжения, поэтому организация работы VRM на материнской плате выглядит как 6+1+1 фазы питания.
Шесть основных фаз собраны на мосфетах IR 3553M – это Dr.MOS микросхемы, обеспечивающие силу тока до 40 А. Еще одна фаза задействуется для графики (DR.MOS IOR 3555M), одна – для SoC. В совокупности, учитывая не стопроцентный КПД и нагрев, а также десять процентов про запас, данная сборка из основных фаз справится с 240-260 Вт. Иными словами: с разгоном практически любого CPU AMD, за исключением сильного разгона шестнадцатиядерного CPU.
При совместной работе этой материнской платы с процессорами от 65 до 95 Вт можно вообще не напрягаться за нагрузку на VRM и температуру радиатора. А по достижении 150-180 Вт придется начать думать об активном охлаждении радиатора VRM, но только при условии использования СВО.
Для диагностики используются цветные светодиоды. Есть еще один светодиод, сигнализирующий о подаче дежурного напряжения.
Об интересном
RGB подсветка
Подсветка на ASUS ROG Strix B450-I Gaming сосредоточена в одном месте – по одной из сторон печатной платы. Для полного отключения подсветки после деактивации ее в соответствующем пункте меню BIOS или в ПО Aura следует включить режим ErP Ready Enable (S4+S5).
Аппаратные кнопки и дополнительные возможности
К сожалению, на печатной плате не установлены вспомогательные кнопки, нет даже возможности обновить версию BIOS без основных компонентов системы. А функция активации встроенных в модули памяти наборов таймингов работает только через пункт в BIOS.
Рядом со слотами оперативной памяти есть разъем для внешнего термодатчика (в комплект не входит).
Помимо прочего, системная плата поддерживает подключение 5050 RGB-лент (простые RGB (12V/R/G/B)).
Система охлаждения
На всей системе питания установлено три радиатора. Один скрыт под интересной конструкцией, состоящей из аудиокарты и слота М.2.
В недрах на чипсете установлен компактный радиатор, отводящий тепло от чипсета через термопрокладку.
А сверху стоит еще один. Он охлаждает основной слот М.2 с поддержкой SATA и PCIe устройств.
Из-за компактности системы и недостатка свободного места установить SSD длиннее 2280 не представляется возможным. Данный тип SSD по сути является самым распространенным форматом.
Основной радиатор – монолитной литой конструкции с парой термопрокладок. Одна охлаждает Dr.MOS, вторая – дроссели. Такой тип предусматривает максимальный контакт с зоной VRM.
Увы, увидеть температуру хотя бы ШИМ-контроллера на плате нельзя. Проще подключить внешний термодатчик к ней самой, но его нет в комплекте.
Тестовый стенд
Тестовая конфигурация
- Материнская плата: ASUS ROG Strix B450-I Gaming (AMD B450, Socket AM4);
- Процессор: AMD Ryzen 5 3600;
- Система охлаждения: штатный кулер AMD;
- Термоинтерфейс: Arctic Cooling МХ-2;
- Оперативная память: DDR4 G.Skill SniperX, 2 модуля x 8 Гбайт;
- Видеокарта: ASUS GeForce GTX 1660;
- Накопители:
- SSD Samsung 850 Evo, 250 Гбайт;
- SSD Samsung 960 Evo, 500 Гбайт;
- SSHD Seagate Desktop 4 Тбайт;
- Блок питания: Corsair AX1500i, 1500 Ватт;
- Операционная система: Microsoft Windows 10 x64.
Температура VRM замерялась внешним термометром с выносными датчиками после теста LinX.
Причин, по которым не удалось установить СВО на материнскую плату одна – комплект AM4 для водоблока все еще в пути. А из-за близкого расстояния разъемов DIMM без крепежа AM4 перекрывается один из слотов.
Режимы работы и разгон
Из-за отсутствия приемлемого охлаждения пришлось проводить тесты в штатном режиме, да и с ним нагрев процессора становится чрезмерным. Поэтому для энтузиастов необходим водоблок. К сожалению, мой крепеж пока не приехал, поэтому ограничимся базовым набором и разгоном оперативной памяти.
И первое, с чем пришлось столкнуться, так это с нежеланием памяти работать на частоте 3600 МГц. Стандартный набор действий не привел к успеху.
Ранее на всех материнских платах с этим же процессором срабатывал подход с включением D.O.C.P. и последующей активацией профиля 3400 МГц. А далее банально меняем частоту на 3600 МГц, и все отлично стартовало. Теперь же без поднятия напряжения Vsoc оперативная память не работала.
Поэтому первым делом в offset режиме поднимаем немного напряжение (+0.05 В) на Vsoc и получаем стабильную работу. При этом основной Vcore остается штатным, функции энергосбережения продолжают работать.
Разгонять процессор с маломощной системой охлаждения практически бессмысленно. С такой СО Ryzen 5 3600 близок к своему максимальному нагреву, а работающий на максимальных оборотах вентилятор прекрасно обдувает радиатор VRM.
Спустя десять минут теста теплорассеиватель едва нагревается до 37-39°C, в то время как процессор раскаляется больше 90°C! Поэтому было принято решение прекратить издевательство над CPU.
Возможности BIOS
Перечень основных настроек разгона можно увидеть, кликнув по картинке выше.
На процессор можно подавать два типа напряжений: автоматический и адаптивный (offset). Доступные настройки диапазонов напряжений:
Параметр | Значение |
---|---|
CPU Core Voltage | От 0.75 В до 2.0 В с шагом 0.00625 В |
+/- 0.00625 В до 0.5 В с шагом 0.00625 В | |
CPU SoC Voltage | От 0.75 В до 1.8 В с шагом 0.00625 В |
+/- 0.00625 В до 0.5 В с шагом 0.00625 В | |
Dram Voltage | От 1.2 В до 1.8 В с шагом 0.005 В |
CLDO VDDG Voltage | <= VDDSoC (выставляется вручную) |
1.05V SB Voltage | От 1.05 В до 1.1 В с шагом 0.05 В |
Помимо основных напряжений есть целый раздел с вспомогательными переменными, и не всегда они снабжены описанием. В итоге ты видишь эти значения, но менять их страшно, почти как быть сапером без металлоискателя.
Например, в разделе Tweaker’s Paradise можно найти с десяток интересных пунктов меню, но трогать их не захочется, поскольку выяснять самостоятельно, на что они влияют, желания нет.
Складывается впечатление, что инженеры ASUS просто вывалили пользователю абсолютно все доступные настройки, но давать пояснения отказались. С другой стороны, процесс разгона и не требует от вас их менять. В 99 случаях из 100 материнская плата адекватно подстраивается сама, оставляя пользователю понятные вещи: напряжение, тайминги и прочее.
К сожалению, мне так и не удалось заставить плату сохранять энергосберегающие функции при разгоне, учтите это. В целом же на моей памяти пока не попадалось ни одной материнской платы, способной оставлять весь список C-State при малейшем вмешательстве в принципы работы процессоров AMD Ryzen.
Система мониторинга
В разделе мониторинга приведены температуры всех основных элементов материнской платы и напряжения. Увы, датчика температуры VRM здесь нет, но есть разъем для внешней термопары.
На плату установлено три коннектора 4pin для вентиляторов (один повышенной мощности для помп СВО).
В разделе мониторинга и вентиляторов сосредоточены настройки последних. А на заглавной странице можно увидеть текущие параметры: напряжения, обороты крыльчаток подключенных вентиляторов или помпы.
В Q-Fan Configuration вкладок больше, а для автоматической настройки нужно воспользоваться режимом Q-Fan Tuning. Плата сама протестирует возможности подключенных вертушек и создаст профили с оптимальными настройками.
Заключение
ASUS ROG Strix B450-I Gaming – это прежде всего уникальная возможность получить пару М.2 на чипсете AMD B450, пусть и с некоторыми ограничениями. И в первую очередь отметим систему питания, выполненную на дорогих компонентах IoR и полностью соответствующую линейке Republic of Gamers.
Проблема с высокочастотными помехами в наушниках, возникающая из-за близкого расположения слота М.2 и звуковой карты, на нашем стенде не проявилась. Возможно, все дело в моделях SSD, у которых питание банально «фонит», но с Samsung 960 Evo этого не наблюдалось. Тем не менее, на форумах встречаются жалобы пользователей.
К потенциальным минусам отнесу всего один видеовыход, а в плюсы запишу продуманность дизайна печатной платы. Инженеры даже вложили в комплект поставки удлинитель, чтобы подключение кнопок питания и перезагрузки со светодиодами было максимально простым.
Упомянем и отсутствие ограничений на совместную работу портов М.2 и SATA – они всегда могут функционировать без отключения или разделения линий. К тому же не забываем о штатном адаптере Wi-Fi и приемлемой цене в 11-12 тысяч рублей.
Плюсы ASUS ROG Strix B450-I Gaming:
- Наличие порта HDMI 2.0b;
- Хорошая система питания для форм-фактора mini-ITX;
- Два слота M.2;
- Wi-Fi в комплекте;
- Адекватный разгон оперативной памяти.
Минусы материнской платы:
- Ограничения на второй М.2 в зависимости от типа используемого процессора;
- Запредельное количество пунктов в меню BIOS без внятного объяснения;
- Нет возможности обновлять прошивку BIOS без «железа».
Может не устроить:
- Всего три разъема под вентиляторы;
- Потенциально проблемная связка основного М.2 и близкорасположенной аудиокарты.
Выражаем благодарность:
- Компании ASUS за предоставленную на тестирование материнскую плату ASUS ROG Strix B450-I Gaming.
