Обзор и тестирование материнской платы ASUS TUF B450-Plus Gaming

Оглавление

Вступление

ASUS TUF B450-Plus Gaming – одна из самых доступных материнских плат на чипсете AMD B450 в форм-факторе ATX. У нее есть парочка интересных конкурентов, но речь далее пойдет лишь о достоинствах и недостатках представительницы TUF (The Ultimate Force), поскольку они редко попадают под горячую руку редакторов.

реклама

С первого же взгляда мы понимаем, что перед нами бюджетное решение с интересным, но привычным для линейки дизайном, а что еще оно предлагает?

500x334  51 KB. Big one: 2500x1668  742 KB

Технические характеристики

500x614  95 KB. Big one: 2500x3072  2225 KB

НазваниеASUS TUF B450-Plus Gaming
ЧипсетAMD B450
ПроцессорAMD Ryzen (1, 2 и 3 поколение)/ Ryzen c Vega Graphics
Оперативная память4 слота DDR4, от 2133 до 3200+ МГц
Линии PCIe1 x PCIe 3.0 (16x);
3 x PCIe 2.0 (1x);
1 x PCIe 2.0 (4x)
ВидеовыходыHDMI (2.0b), DVI-D
Мультиграфические конфигурации
Накопители1 x M.2 Mkey 2242-22110 (PCIe 3.0 x4 и SATA);
6 x SATA 6G
СетьRealtek 8111H (1 Гбит/с)
АудиоRealtek ALC887 Codec
USB6 x USB 2.0;
2 x USB 3.0;
2 x USB 3.1 Type A;
0 x USB 3.1 Type C
Форм-факторATX.

реклама

На плате распаян 1 физический 16х слот, к нему подходят линии PCIe от процессора. Для единственного PCIe M.2 разъема линии получаются от все того же процессора. И они в свою очередь являются двумя портами SATA. Это накладывает некоторые условия работы М.2 и SATA (5 и 6). Если в М.2 находится любое устройство, то 5 и 6 порт SATA автоматически отключаются.

Оставшиеся слоты PCIe напрямую подключены к чипсету B450 и имеют простейшую схему работы: 2,3 и 5 слот постоянно функционируют в режиме 1х, а 4 - 4х.

500x314  30 KB. Big one: 2500x1570  397 KB

Несмотря на теоретическую возможность вывести USB Type-C в нормальном виде (USB 3.1), ASUS предпочла оставить его по совместимости не выше USB 3.0. Пара цифровых видео выходов пригодится для «G» процессоров. Увы, материнка не делит единственный слот PCIe 16x и практически малопригодна для создания мульти-GPU конфигураций.

Комплект поставки

500x357  34 KB. Big one: 1000x713  99 KB
  • Материнская плата;
  • Диск с драйверами и программным обеспечением;
  • Инструкция и краткое руководство по установке;
  • Брошюра с сертификацией TUF;
  • Наклейка TUF;
  • Набор винтов для М.2;
  • Заглушка задней панели;
  • 2 кабеля SATA;

Дизайн PCB

500x614  104 KB. Big one: 2500x3068  2744 KB

За исключением дизайнерской боковины печатной платы перед нами типичная разводка печатной платы на чипсете B450 бюджетной категории. Все процессорные линии идут всего в один PCIe слот и в М.2 разъем. Остальные подключены к мосту.

500x523  97 KB. Big one: 2500x2616  2047 KB

Усиленный основной слот PCIe, полное отсутствие даже радиатора на единственном М.2 – это так предсказуемо. Сетевой адаптер тоже получил свою порцию защиты.

500x334  51 KB. Big one: 2500x1668  1001 KB

Шесть SATA портов сгруппированы в 2 стека: пара имеет направление вбок, что логично, а остальные четыре следовало также направить вдоль печатной платы, но этого сделано не было. Радует хотя бы разъемы колодок имеют пластиковые боковины.

500x370  38 KB. Big one: 2500x1850  526 KB

На плате полностью отсутствует POST индикация, кнопки включения, Reset, это объясняется ценовой политикой платы. Но и взамен POST дисплея ASUS не балует покупателя кокой-либо индикацией. Денег хватило только на RGB подсветку по правому торцу печатной платы.

реклама



Система питания

500x381  70 KB. Big one: 2500x1905  1665 KB

ASUS использовала конфигурацию 4+2 фазы для процессоров с классическим подключением напрямую к шим-контроллеру. Судя по наименованию ключей суммарная нагрузка на VRM выдержит без потрясений около 200 ватт, остальное – удача, либо интенсивное охлаждение радиаторов. В 200 ватт легко поместятся все процессоры с 6 ядрами и частотой 4-4,2 ГГц, а также часть 8-ядерных, чего для платы бюджетной категории достаточно.

500x500  89 KB

В качестве шим-контроллера установлена микросхема ASP1106GGQW. Последние 4 буквы для определения производителя перемаркированного контроллера очень важны, но в текущей ситуации точный производитель пока не нашелся, есть только предположения. Исходя из них, а точнее 4 предполагаемых моделей, все они рассчитаны на 4+2 фазы питания и частотой 500 МГц. Большая часть нагруженных фаз стоит вертикально, то и нагрев наибольший стоит ожидать именно там.

реклама

500x334  39 KB. Big one: 2500x1668  880 KB

Система питания памяти состоит из 1 фазы.

Об интересном

RGB подсветка

500x193  23 KB. Big one: 2500x967  557 KB

реклама

ASUS установила на плату RGB – светодиоды для подсветки пары зон. Настраиваются они в специальной программе, к тому же сейчас AURA может в себе объединять в группы различные источники подсветки как в одной системе, так и подключать сторонние устройства. Яркость, цвет светодиодов подбирается на ваше усмотрение или вовсе отключаются как из программы, так и в BIOS. Сама же плата оборудована еще одним разъемом для светодиодных лент.

Система охлаждения

500x334  33 KB. Big one: 2500x1668  456 KB

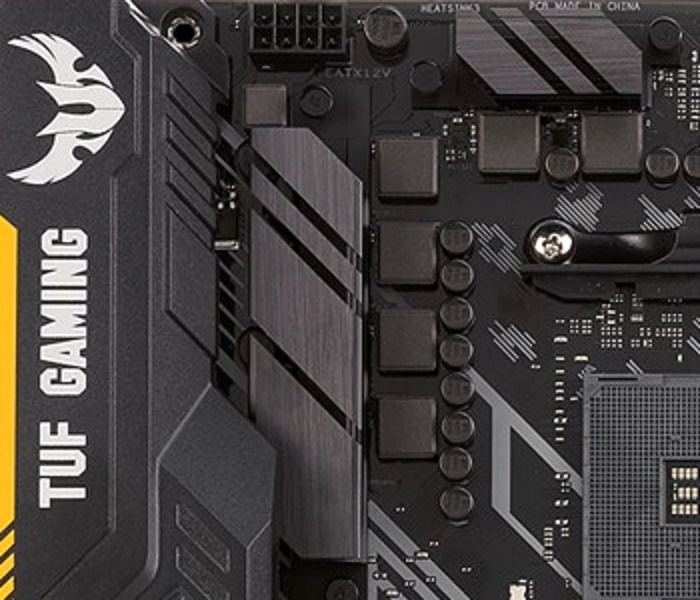

Охлаждение имеет зонирование: большой радиатор охлаждает основные процессорные фазы, маленький радиатор занимается фазами графического ядра. Увы, эта плата лишена системы мониторинга VRM зоны и увидеть температуру силовых цепей программным способом просто невозможно.

500x334  42 KB. Big one: 2500x1668  614 KB

реклама

B450 охлаждается собственным радиатором, представляющим собой фигурно вырезанный брусок. Внутри он, естественно, пустотелый.

500x313  17 KB. Big one: 2500x1565  248 KB

В работе нагрев PCH невысокий из-за сниженного до 4,8 Вт TDP и не превышает 50°C.

300x188  9 KB. Big one: 2500x1130  192 KB 300x188  9 KB. Big one: 2500x1094  173 KB

Силовые цепи поделены на 2 части: вертикальную и горизонтальную. Количество сборок под этими радиаторами не равное и из-за этого нагрев происходит неравномерно.

реклама

Тестовый стенд

Тестовая конфигурация

500x438  71 KB. Big one: 2500x2188  1051 KB
  • Материнская плата: ASUS TUF B450-Plus Gaming (AMD B450, Socket AM4);
  • Процессор: AMD Ryzen 5 3400G / Ryzen 5 3600;
  • Система охлаждения: система водяного охлаждения;
  • Термоинтерфейс: Arctic Cooling МХ-2;
  • Оперативная память: DDR4 G.Skill SniperX, 2 модуля x 8 Гбайт;
  • Видеокарта: ASUS GeForce GTX 1660;
  • Накопители:
    • SSD Samsung 850 Evo, 250 Гбайт;
    • SSD Samsung 960 Evo, 500 Гбайт;
    • SSHD Seagate Desktop 4 Тбайт;
  • Блок питания: Corsair AX1500i, 1500 Ватт;
  • Операционная система: Microsoft Windows 10 x64.

Температура VRM замерялась внешним термометром с выносными датчиками после теста LinX.

Разгон и нагрев

реклама

На протяжении двух недель мы тестировали материнскую плату с простым APU от AMD 3400G. На данном процессоре вы вряд ли увидите высокие температуры VRM, потому что нагрузка слишком мала.

500x455  57 KB. Big one: 1987x1810  682 KB

Да и сам процесс далек от интересного времяпрепровождения. Типичные 55-60C на самом горячем радиаторе мы зафиксировали. Но нагрузка, создаваемая Prime95, очень мала и не превышает 100 ватт. Далее последовал подарок от AMD в лице куда более интересного CPU – это Ryzen 3600. С этим процессором скорее всего и будет связана судьба данной материнской платой, потому что цена его адекватна, а возможности с избытком на текущий день. Впрочем, пойдемте посмотрим на результаты…

500x267  43 KB. Big one: 2548x1363  774 KB

В паспортном режиме все соответствует спецификациям. Есть одно «но», путь по логам процессор забирает 90 ватт, но эти цифры никак не соотносятся с 3 другими, поясню: внутренние датчики БП выдают 200 ватт, до БП измерительный прибор показывает 212-215 ватт, панель Zalman говорит о 205 ватта до БП.

реклама

С учетом КПД на всю систему под нагрузкой уходит около 200 ватт. Произведем простые математические действия. К стенду подключена клавиатура + мышь + гарнитура. Все вместе эти вещи потребляют до 10-15 ватт. Прибавляем помпу Laing D5 Vario и 4 вентилятора, итого: 23+(1,5*4)=29 ватт. В тесте учувствует видеокарта с 18-19 ваттами потребления в простое. Есть еще 2 SSD с одним HDD, но это не больше 10 ватт точно. Накинем пару ватт на работающую память, а теперь суммируем - ~80 ватт. Встроенный в процессор система мониторинга заявляет о 80 ваттах потребления, с моим расчетом получается 200-80=120 ватт.

Расчет приблизительный и не претендует на 100% точность, но согласитесь 120 ватт не равно 80 ваттам. Поэтому для себя я давно сделал пометку о программном измерении энергопотребления процессоров AMD, которое далеко от реальных цифр. Вы ведь правда не думаете, что 6 ядерный CPU функционирующий на частоте 3,8-3,9 ГГц потребляет всего 80 ватт…

Тем не менее, VRM материнской платы при такой нагрузке не выходил за пределы 70°C. А функции энергосбережения работали отлично, сбрасывая частоту в простое. Теперь очередь за разгоном…

500x405  57 KB. Big one: 2020x1636  673 KB

Тестовый вариант, так как 4,2 на 1,4 В Ryzen 3600 работать стабильно отказался. Нет, не спорю, возможно, после долгих часов тонкой настройки все будет стабильно, но наша задача максимально нагрузить систему питания материнской платы и оценить ее энерговооруженность.

На частоте 4,15 ГГц и напряжении 1,37 В все тесты система прошла на «Ура». Память при этом стояла на частоте 3,4 ГГц. Нагрев вертикального радиатора без дополнительного обдува – 72°C. Таким образом можно констатировать условную пригодность материнки к среднему разгону шестиядерных процессоров Ryzen. Но одна вещь меня несколько насторожила, о которой расскажу чуть позже.

Кстати, о памяти. Не думаю что кто-то в здравом уме экономя на материнской плате и покупая фактически процессор среднего уровня будет выбирать среди оверклокерских модулей за 10.000Р, а значит скорее всего потенциальный покупатель возьмет простой набор Samsung за минимальную цену.

500x252  32 KB. Big one: 1016x512  95 KB

Поэтому тест оперативной памяти я обычно заканчиваю на частоте 3.6 ГГц, чего в 99 случаях из 100 и будут добиваться пользователи, а с этим у новинки все в полном порядке. Тем более что максимально допустимая частота Infinity Fabric составляет 1800 МГц. При переходе черты автоматически включается делитель, уменьшающий частоту работы внутренней шины, и ухудшаются результаты.

Возможности BIOS

500x149  18 KB. Big one: 825x1129  107 KB

Пройдемся сразу по недостаткам, делаю скидку на то, что перед нами одна из начальных материнских плат, да еще и на бюджетном чипсете. Но полностью ручного разгона на ней нет.

500x53  6 KB

Либо автоматический выбор параметров, либо активация разгона через считывание настроек из памяти. Как раз DOCP и позволяет комбинировать полуавтоматический режим и часть настроек задать вручную.

500x53  7 KB

Особенно не понравилось меню напряжения ядра процессора: либо автомат, либо Offset режим. Причем в Offset режиме вам придется самостоятельно находить силу Load-Line в зависимости от напряжения. Т.е. для 1,4 В для 100% попадании ставить пришлось на 6, а для 1,42 В не хватило и 7. Причем предугадать степень в зависимости от напряжения достаточно проблематично и потребует от вас как минимум часа, потому что VRM прогревается до рабочей температуры и снова снижает КПД вместе с напряжением.

Типы присутствующих в BIOS напряжений и их диапазон регулировок:


CPU Core Voltage (Offset)+/- 0.00625 В до 0.5 В с шагом 0.00625 В, но не более 1.6 В для CPU
VDDCR SoC Voltage+/- 0.00625 В до 0.45 В с шагом 0.00625 В, но не более 1.55 В для CPU
Dram VoltageОт 1.2 В до 1.8 В с шагом 0.005 В
1.05V SB VoltageОт 1.05 В до 1.1 В с шагом 0.05 В
2.5V SB VoltageОт 2.5 В до 2.55 В с шагом 0.05 В
CPU 1.8 VoltageОт 1.8 В до 1.85 В с шагом 0.005 В
VTT DDR VoltageОт 0.6 В до 1/2 VDDQ+0.2 В с шагом 0.005 В
VPP Mem Voltage От 2.5 В до 2.8 В с шагом 0.05 В

Система мониторинга

500x600  57 KB

Полное количество разъемов для подключения устройств охлаждения – 5 штук. Два основных – это коннектор процессора и помпы, а также 3 вспомогательных для различного типа вентиляторов. Все 4-х контактные и управляемые по DC/PWM принципу.

CPU Q-Fan Control

500x438  71 KB. Big one: 2500x2188  1051 KB

Раздел мониторинга и управления вентиляторами типичен для ASUS. Плата оборудована 5 разъемами под вентиляторы и все они настраиваемые без исключений через меню BIOS.

500x149  15 KB

Qfan распространяется как на процессорный разъем и разъем помпы, так и на 3 коннетора под дополнительные вентиляторы.

Заключение

500x334  43 KB. Big one: 2500x1668  960 KB

Если бы не ранее полученные образцы моделей с приблизительно такой же стоимостью, то я готов был бы назвать ASUS TUF B450-Plus Gaming типичной бюджетной платой, способной без риска перегрева разгонять процессоры AMD с шестью-восемью ядрами. Честно говоря, делает это она уверенно в полуавтоматическом режиме. Но для полноты ощущения себя оверклокером в ней не хватает многих функций, например, продуманной прошивки BIOS и светодиодной индикации POST.

Данная материнская плата была выпущена до появления 3000 линейки процессоров AMD, а для их поддержки требуется обновление BIOS, которое невозможно установить, не имея на руках старого процессора. Будьте предельно внимательны, версия устройства написана на бумажной наклейке. Ryzen 3/5/7 3х00(G/Х) начали поддерживаться, начиная с 1201-й версии BIOS.

Плюсы ASUS TUF B450-Plus Gaming:

  • Поддержка М.2 как NVMe, так и SATA;
  • Относительно простой разгон в полуавтоматическом режиме;
  • Силовая схема и ее охлаждение в пассивном виде выдерживает до 200 Вт.

Минусы материнской платы:

  • Отсутствие радиатора M.2 слота;
  • Только один разъем M.2;
  • Полностью отсутствует какая-либо индикация POST;
  • Невозможность обновить BIOS без старого процессора.

Может не устроить:

  • Ограниченные настройки напряжений в BIOS;
  • Для запуска системы с новыми ЦП требуется обновление BIOS (1201 или более поздняя версия);
  • Всего пять USB портов на задней панели;
  • Нет видеовыхода DP;
  • При использовании М.2 отключаются SATA5 и SATA6 порты;
  • Неудобное размещение SATA с 1 по 4 порт.

Дмитрий Владимирович aka Rasamaha


Выражаем благодарность:

  • Компании ASUS за предоставленную на тестирование материнскую плату ASUS TUF B450-Plus Gaming.

За кадром

500x334  37 KB. Big one: 2500x1668  555 KB
