Сравниваем работу AGESA 1.0.0.3ABBA и 1.0.0.4B на примере материнской платы MSI B450 Tomahawk MAX

Оглавление

Вступление

С каждым последующим обновлением микрокода AGESA процессоры AMD поколения Ryzen становятся производительнее и оптимизированнее, обзаводятся перечнем дополнительных функций и технологий. На своем «веку» мы успели познакомиться с удачными обновлениями и поспешными анонсами, но разработчики не опускают руки и доводят свой продукт до идеала, раскрывая весь потенциал архитектуры и шаг за шагом добавляя быстродействия.

реклама

После череды нескольких малозначимых исправлений компания AMD подготовила целый пакет нововведений и правок в свежем релизе AGESA с кодовым обозначением 1.0.0.4 patch B (1.0.0.4B), которая обещает стать откровением для пользователей процессоров AMD Ryzen. Несмотря на заявление инженеров, что основные изменения касаются решений третьего поколения (Matisse), в сводное тестирование будет добавлен процессор линейки Pinnacle Ridge для комплексной оценки обновления. А основой для платформы выступит материнская плата MSI B450 Tomahawk MAX.

Теоретическая часть

Материнская плата MSI B450 Tomahawk MAX является продолжением популярной модели B450 Tomahawk, обладающей необходимым функционалом, возможностями разгона и доступной стоимостью, позволяющие ей выступать в качестве базы для создания высокопроизводительного ПК.

Производитель не раскрывает смысл приписки «Max», однако, секрета никакого нет: большая часть материнских плат на системной логике A320/B350/X370/B450 оснащаются микросхемой микропрограммного обеспечения BIOS объемом 16 Мбайт, чего было достаточно для первых нескольких поколений CPU. С последующим анонсом список процессоров рос и емкости чипа не хватало, приходилось жертвовать некоторыми моделями для поддержки актуальных решений. Обновленная материнская плата MSI B450 Tomahawk MAX оснащена микросхемой 32 Мбайт и надобность в жестком ограничении отпала, более того, необходимый программный апгрейд «из коробки» позволяет использовать процессоры Ryzen 3000 без необходимости промежуточной прошивки.

Ранее мы познакомились с новинкой достаточно подробно, но пробежимся по ключевым моментам повторно.

реклама

450x270  59 KB. Big one: 1500x901  416 KB

Материнская плата MSI B450 Tomahawk MAX выполнена на текстолите в стандартном форм-факторе ATX с габаритами 305 х 244 мм.

Черная цветовая гамма сменила «металлическую», позволяя проще идентифицировать новинку. Также инженеры произвели определенные «оптимизации», заменив часть SMD-элементов.

377x450  89 KB. Big one: 1259x1500  809 KB

Модель с литерой «Max» отличается базовой поддержкой процессоров Ryzen 3000 «из коробки» и отлично совместима с решения поколения с кодовым наименованием «Matisse».

450x299  79 KB. Big one: 1500x997  674 KB

Микросхема большего объема BIOS позволила разработчикам из MSI не отказываться от поддержки младших процессоров Athlon и решений со встроенным графическим ядром поколения Vega (Raven Ridge, Picasso), делая из новинки универсальную материнскую плату для различных систем. Стоит отметить, что некоторые модели обладают такой особенностью «по умолчанию».

450x287  77 KB. Big one: 900x575  253 KB

Шестифазная подсистема питания (4+2, CPU/SoC) охлаждается двумя радиаторами. В ее состав вошли твердотельные конденсаторы, ферритовые дроссели и транзисторы 4C024N и 4C029N от ON Semiconductor. Управление осуществляется ШИМ-контроллером RT8894А производства Richtek Technology.

450x288  71 KB. Big one: 1500x963  560 KB

Необходимая аппаратная и программная составляющие позволяют MSI B450 Tomahawk MAX быть интересной материнской платой и создавать на ее основе актуальную игровую систему с процессором Ryzen. Но оставим лирику и вернемся к основному вопросу: привносит ли новое обновление AGESA 1.0.0.4B столь ожидаемые изменения, прирост производительности и оптимизации в работе алгоритмов процессоров?

450x225  38 KB. Big one: 1500x751  230 KB

Тестовый стенд

  • Материнская плата: MSI B450 Tomahawk MAX (AMD B450, AM4);
  • Процессор: AMD Ryzen 7 2700X | Ryzen 7 3700X;
  • Система охлаждения: AMD Wraith MAX;
  • Термоинтерфейс: Arctic Cooling МХ-2;
  • Оперативная память: Team Xtreem 8Pack 4500 МГц 16 Гбайт (2 x 8 Гбайт);
  • Видеокарта: GeForce RTX 2070;
  • Накопители: Kingston A400, 120 Гбайт;
  • Блок питания: Corsair HX1200, 1200 Ватт.

Программное обеспечение

  • Операционная система: Microsoft Windows 10 x64 1903;
  • Драйвер: AMD Chipset Driver 1.9.27.1033.

Инструментарий и методика тестирования

реклама



На момент начала тестирования прошивка BIOS материнской платы MSI B450 Tomahawk MAX была обновлена до версии 3.30 с AGESA 1.0.0.3ABBA.

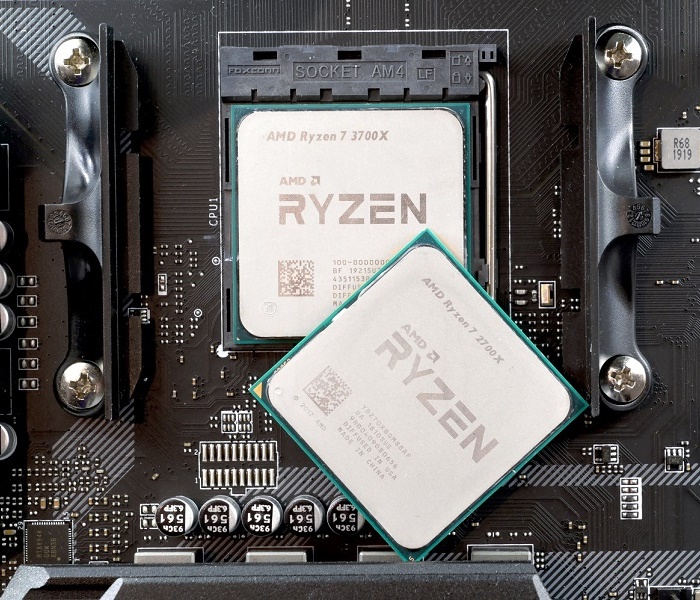

В комплексном тестировании использовались процессоры AMD Ryzen 7 2700X…

450x224  92 KB. Big one: 806x402  61 KB

… и AMD Ryzen 7 3700X.

450x224  91 KB. Big one: 806x402  61 KB

реклама

Чтобы исключить слабые стороны системной платы при работе с оперативной памятью (из-за проблем непосредственно с самой DDR4), в тестировании был задействован «экстремальный» комплект Team Xtreem 8Pack с тактовой частотой 4500 МГц.

В дальнейшем, чтобы сымитировать штатную работу системы, частота оперативной памяти была понижена до отметки 3200 МГц (16-18-18 36-1Т), официально поддерживаемой и доступной многим модулям.

450x224  82 KB. Big one: 806x402  51 KB

Для унификации процесса тестирования профиль с необходимыми параметрами устанавливался с помощью фирменной технологии «Memory Try It» с заранее готовыми пресетами.

234x101  5 KB. Big one: 234x101  5 KB

реклама

В случае центрального процессора AMD Ryzen 7 3700X в настройках дополнительно прописана тактовая частота FCLK равная 1600 МГц.

293x18  2 KB. Big one: 293x18  2 KB

В процессе тестирования каждая прошивка материнской платы и замена центрального процессора сопровождалась переустановкой чипсетного драйвера, необходимой инициализацией драйверами и последующей перезагрузкой.

На графиках во всех случаях указана температура самого горячего ядра. Мониторинг скоростей вращения вентиляторов и температуры процессора осуществлялся с помощью последней версии утилиты HWiNFO. Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 Max.

Тестирование

реклама

Для начала оценим поведение основного испытуемого в лице AMD Ryzen 7 3700X на материнской плате MSI B450 Tomahawk MAX с прошивками AGESA 1.0.0.3ABBA и 1.0.0.4B.

На предыдущей версии BIOS процессор бустит до 4400 МГц по трем ядрам, до 4350 МГц – по пяти ядрам и до 4250 МГц по всем ядрам при напряжении 1.331-1.475 В.

450x203  74 KB. Big one: 679x307  35 KB

Обновлении прошивки до актуальной версии 3.40 с AGESA 1.0.0.4B вносит заметные коррективы в работу PBO (Precision boost override). Тактовая частота ядер подросла ближе к заявленной, позволяя теперь четырем ядрам держать отметку 4400 МГц, шести ядрам – 4375 МГц, восьми ядрам – 4300 МГц. Напряжение процессора и энергопотребление стенда не возросли.

450x203  75 KB. Big one: 679x307  36 KB

реклама

Более агрессивный механизм увеличения и удержания тактовой частоты процессора позволяет AMD Ryzen 7 3700X с новой прошивкой быть слегка производительнее. Однако данные изменения тождественны и для топового процессора прошлого поколения, что продемонстрируют тесты.

Оно из нововведений AGESA 1.0.0.4B обещает исправить долгую загрузку системы на этапе инициализации оборудования и прохождения POST, в чем следовало бы удостовериться в первую очередь. Параллельно проверены режимы CSM и UEFI, являющиеся соответственно устаревшим стандартом загрузки и совершенно новой оболочкой. В последних релизах BIOS компания MSI при выборе UEFI убрала дополнительный опции (Windows 10 WQHL Support, Fast Boot), активировав их по умолчанию, поэтому оценить их влияние на скорость загрузки системы не предоставляется возможным.

450x93  15 KB. Big one: 589x122  12 KB

Расчет оценки загрузки системы производился следующим образом: фиксируется время от включения ПК до рабочего стола и прогрузки ярлыков. Длительность запуска BIOS отмечается соответствующей опцией в диспетчере задач.

450x111  21 KB. Big one: 668x165  10 KB

реклама

Для наиболее удобного восприятия информации результаты были сведены в графики.

Загрузка системы

Загрузка BIOS | Рабочий стол
Баллы


Включите JavaScript, чтобы видеть графики

Смена режима CSM на UEFI ускоряет загрузку системы на 1-2 секунды.

Для процессора AMD Ryzen 7 2700X свежее микропрограммное обеспечение AGESA 1.0.0.4B не оказывает должного влияния. Для модели поколения Matisse результаты более интересные и существенные. Непосредственно инициализация оборудования на этапе прохождения POST уменьшается на 4-6 секунд, также операционная система стала шустрее загружаться, что видимо также связано с проверкой драйверов.

В качестве игрового бенчмарка выбран Ведьмак 3: Дикая охота. Игровой отрезок включает сложные полигоны и участки (открытые пространства, лес, солдат, морские просторы с бликами). Выставлены следующие настройки графики.

реклама

450x253  31 KB. Big one: 1920x1080  198 KB

Дополнительно проверена зависимость частоты кадров от частоты оперативной памяти в режимах:

  • Стоковая частота 2133 МГц с таймингами «15-15-15 36-1T»;
  • Основной пресет с частотой 3200 МГц (16-18-18 36-1Т).

Ведьмак 3: Дикая охота, v1.11

Кадры в секунду: min, average, max
Больше – лучше


Включите JavaScript, чтобы видеть графики

Производительность обоих процессоров практически идентична. AGESA 1.0.0.4B добавляет 2-3% производительности. Погрешность исключена в виду линейного роста быстродействия во всех режимах.

Обновление прошивки благоприятно отразилось в тесте Cinebench R20 на процессоре прошлого поколения – AMD Ryzen 7 2700X, приподняв производительность в однопотоке на 5,7%.

368x96  9 KB. Big one: 368x96  9 KB

Cinebench R20
Single Core, All Cores, pts


Включите JavaScript, чтобы видеть графики

Результаты остальных бенчмарков.

Linx v0.7.0
Memory = 8192, GFlops


Включите JavaScript, чтобы видеть графики

AIDA64 6.00 Cache & Memory Benchmark
Memory read, Мбайт/с


Включите JavaScript, чтобы видеть графики

AIDA64 6.00 Cache & Memory Benchmark
Memory write, Мбайт/с


Включите JavaScript, чтобы видеть графики

AIDA64 6.00 Cache & Memory Benchmark
Memory copy, Мбайт/с


Включите JavaScript, чтобы видеть графики

AIDA64 6.00 Cache & Memory Benchmark
Memory latency, нс


Включите JavaScript, чтобы видеть графики

WinRAR 5.71 x64
Speed, Кбайт/с


Включите JavaScript, чтобы видеть графики

Проверка максимального разгона комплекта оперативной памяти Team Xtreem 8Pack 4500 МГц 16 Гбайт (2 x 8 Гбайт). Материнской плате MSI B450 Tomahawk MAX оказалась под силу планка 4266 МГц с частотой Fabric Clock равной 1800 МГц.

С разгоном Fabric Clock выше 1800 МГц на MSI B450 Tomahawk MAX наблюдался неприятный баг, который мною отмечен и на других некоторых платах. Материнская плата позволяет загружаться с FC равным 1900 МГц, но при нестабильных значениях система виснет, для возобновления работы требуется Clear CMOS. Далее плата не загружается даже с частотами Fabric Clock = 1833 МГц и 1866 МГц, требуя отката к прежней отметке 1800 МГц. После чего возможна повторный прогон с частотой 1900 МГц, что очень сильно утомляет.

450x292  125 KB. Big one: 1513x983  429 KB

Максимальный разгон оперативной памяти для обоих прошивок составил 4266 МГц – это предел для нашего тандема и конкретных экземпляров платы и процессора.

450x214  131 KB. Big one: 1085x518  221 KB

Теперь проверка режима «1:1».

Для прошивки AGESA 1.0.0.3ABBA наиболее результативным оказался разгон оперативной памяти до частоты 3733 МГц с таймингами «16-18-18 38-1Т» и Fabric Clock = 1866 МГц.

На 1.0.04B частота Fabric Clock равная 1866 МГц оказалась нестабильна, пришлось откатиться до 1833 МГц. Однако удалось значительно понизить основные и вторичные тайминги. Производительность оказалась выше.

450x214  131 KB. Big one: 1085x518  223 KB

Температурный режим

С боксовым кулером AMD Wraith MAX были получены следующие температуры:

Температура процессора, °C

Linx v0.7.0
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Пирометр фиксировал заметную разницу температур в зависимости от использованного процессора.

Температура зоны VRM, °C

Linx v0.7.0
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Заключение

Очередное обновление AGESA привносит более высокие тактовые частоты ядер ЦП и небольшой рост производительности, а также ускорение загрузки ПК, что говорит о дальнейшем раскрытии потенциала поколения Ryzen инженерами AMD. Жаль, что не все улучшения были доступны в день анонса процессоров, и лишь по истечении определенного времени новинки открываются в ином свете. Вероятно, это фирменная черта продукции «красных», с видеокартами также.

Что можно сказать о прошивке с набором инструкций AGESA 1.0.0.4B? Проходить мимо явно не стоит. Новые версии микропрограммного обеспечения улучшают работу и повышают быстродействие. Эффект заметен не только на процессорах Ryzen 3000, но и на моделях прошлого поколения. К сожалению, проверить первопроходцев (например, Ryzen 7 1700X) не удалось из-за его отсутствия, но мы надеемся, что в комментариях появятся неравнодушные пользователи, которые напишут об изменениях.

В качестве стендовой платы выступила MSI B450 Tomahawk MAX на наборе системной логики AMD B450, которая показала себя достойно. Но мы уверены, что все изменения справедливы и для чипсетов A320, B350, X370, X470 и X570.
