Процессорный разъем LGA 1151 «третьего» поколения под процессоры Coffee Lake начал свою жизнь на рынке приличное время назад. Но его недостаток – лишь один набор системной логики Intel Z370 с функциями разгона и немалой ценой. И в результате даже модели бюджетного класса в фактическом выражении обладали немалой ценой. А разгон нужен не всегда и не всем. Рынку требовались более доступные материнские платы на менее функциональных наборах системной логики, и Intel наконец-то предложила последние.
Недавно мы познакомились с одной из моделей на наборе системной логики Intel B360 – MSI B360 Mortar Илья Муромец, которая была выпущена специально для российского рынка. А сегодня изучим возможности новинки другого производителя. Это материнская плата имиджевого класса и тоже на Intel B360, но уже полноразмерная и это глобальный продукт, продаваемый по всему миру, а не только в России.
| Модель | ASUS ROG Strix B360-F Gaming |
| Ссылка на сайт | Страница материнской платы на сайте производителя |
| Средняя цена, руб.* | 9 800 |
| Процессоры | Intel Core i3, Core i5, Core i7 В исполнении LGA 1151-v2 |
| Набор системной логики | Intel B360 |
| Оперативная память | 4 x DDR4 разъема DIMM Поддерживаемый объем памяти - до 64 Гбайт (небуферизованной, не-ECC и ECC) Поддержка двухканального режима и Intel X.M.P. Поддержка DDR4 2666 / 2400 / 2133 МГц |
| Аудио | Realtek ALC1220 (до 8 каналов) |
| Сеть | 1 x Intel I219-V (10/100/1000 Мбит/с) |
| Слоты расширения | 1 слот PCI Express x16 3.0, физически как x16 1 слот PCI-Express x16 физически как 3.0 х4 4 слота PCI Express 3.0 х1 * 1 посадочное место M.2 2242/2260/2280 (PCIe 3.0 x2 / SATA 6 Гбит/с при задействовании SATA отключается порт SATA6G_2) 1 посадочное место M.2 2242/2260/2280 (только PCIe 3.0 x4) * при задействовании PCIEX1_1 и/или PCIEX1_2 второй PCI-Express x16 переключается в режим x2. |
| Поддержка графических тандемов | AMD CrossFire |
| Дисковая подсистема | 6 х SATA 6 Гбит/с Поддержка ACHI, NCQ, RAID 0, RAID 1, RAID 0+1, Intel Optane 1 посадочное место M.2 2242/2260/2280 (PCIe 3.0 x2 и SATA 6 Гбит/с, при задействовании SATA отключается порт SATA6G_2) 1 посадочное место M.2 2242/2260/2280 (только PCIe 3.0 x4) |
| USB | 3 порта USB 3.1 Gen2 (1 разъем Type C и 2 порта Type A на задней панели платы) 2 порта USB 3.1 Gen1 (1 разъем на плате для подключения 2 портов) 6 портов USB 2.0 (4 разъема на задней панели платы, 1 разъем на плате для подключения 2 портов) |
| Разъемы и прочая функциональность на материнской плате | 1 x 24-pin ATX 1 x 8-pin ATX 12V 6 x SATA 6 Гбит/с 2 разъема для подключения вентиляторов системы охлаждения процессора (2 х 4-pin) 4 разъема для подключения дополнительных вентиляторов (4 х 4-pin) 1 разъем для подключения ASUS Fan Extension Card 1 колодка лицевой панели корпуса 1 колодка аудиоразъемов корпуса 1 колодка USB 2.0 для подключения 2 портов 1 колодка USB 3.1 Gen1 для подключения 2 портов 1 колодка Thunderbolt 1 колодка TPM перемычка сброса настроек CMOS 1 разъем для подключения светодиодной подсветки |
| Разъемы и прочая функциональность на задней панели | 1 разъем PS/2 для подключения мыши или клавиатуры 4 порта USB 2.0 HDMI DVI-D DisplayPort 3 порта USB 3.1 Gen 2 (Type A и Type C) 1 сетевой порт RJ-45 5 аудиоразъемов 1 разъем S/PDIF |
| Контроллер I/O | Nuvoton NCT6796D |
| BIOS | Одна несъемная микросхема флеш-памяти емкостью 128 Мбит; AMI EFI BIOS; Поддержка многоязычной локализации интерфейса (русский присутствует) |
| Размеры, мм | 305 х 244 |
| Форм-фактор | ATX |
Упаковывается материнская плата в картонную коробку стандартных размеров, какие-либо изыски, вроде ручки для переноски, отсутствуют.
Комплектация ASUS ROG Strix B360-F Gaming несколько специфична, но чего-то совсем необычного не имеется:
Кроме того, в комплекте идет планка-заглушка на заднюю панель корпуса системного блока, но она сразу закреплена на плате, а не лежит в коробке.
Системная плата выполнена в черно-сером стиле ASUS ROG, форм-фактор - ATX («полноразмерный» – правый край платы при установке в корпус полноценно опирается на винтовые стойки, а не висит в воздухе).
Декоративная подсветка на плате реализована в минимальном варианте: светится (по умолчанию – плавное изменение цвета) полоса на пластиковом кожухе задней интерфейсной панели, индикатор наличия питания (оранжевый; правый нижний угол платы) и диагностический светодиод (зеленый; правый верхний угол платы).
Для подключения внешней светодиодной подсветки на плате в левом нижнем углу установлен один разъем (белого цвета) RGB_HEADER (напомню, что ASUS предусмотрительно вложила в комплект платы дополнительный кабель на тот случай, если пользователю системы не хватит длины кабеля подсветки).
К подсветке можно отнести еще четыре светодиода с лицевой стороны платы в правом верхнем ее углу над разъемом основного питания ATX.
Светодиоды с маркировкой "CPU", "DRAM", "VGA", "BOOT" загораются и гаснут последовательно, сигнализируя о прохождении материнской платой соответствующих этапов инициализации компонентов при запуске системы – своеобразный сильно упрощенный вариант индикатора POST-кодов. Светодиод “BOOT” загорается на этапе загрузки системы и горит всегда (цвет –зеленый), до завершения работы системы.
В BIOS материнской платы можно лишь включать/отключать подсветку и только самой материнской платы (если установлены модули памяти DDR4 с подсветкой, работающей от DIMM, а не посредством дополнительного подключения к материнской плате отдельным кабелем, то их подсветка не отключается). Полноценное управление подсветкой доступно только из среды операционной системы Windows, для чего необходимо установить фирменное приложение ASUS Lighting Control.
Подсветка в декоративном кожухе и разъем RGB управляются только совместно. Приложение без проблем определило и позволило управлять подсветкой тестового комплекта памяти Corsair Vengeance RGB DDR4-3600 (CMR16GX4M2C3600C18W), причем отдельно от остальной подсветки.
На плате установлено три радиатора. Радиатор, установленный на микросхеме набора системной логики Intel B360, получил хитрую конструкцию: внешне выглядящий монолитным, но на самом деле пустотелый.
Его крепление осуществляется с помощью винтов.
Нагрев мизерный: на открытом стенде без обдува температура редко когда превышает отметку в 30°C.
На подсистеме питания процессора установлены два отдельных, не связанных друг с другом радиатора из алюминиевого сплава.
Их фиксация на плате обеспечивается с помощью винтов – по два на каждый радиатор.
Температурный режим мы рассмотрим ниже, но, забегая вперед, можно отметить, что он тут вполне достойный.
Расположение отверстий для крепления систем охлаждения процессора полностью совпадает с предыдущими поколениями LGA 115*. Системе охлаждения процессора необходимо вписываться в следующие габариты:
Для подключения вентиляторов на плате установлено шесть четырехконтактных разъемов, два из которых – процессорные, а еще один предназначается для подключения помпы СЖО (подключение обычных вентиляторов также допускается).
Разъемы размещены на плате попарно: два у верхнего края платы в правой части, два под процессорным разъемом ближе к левому краю платы, два на нижнем крае платы ближе к правому углу.
Все разъемы оснащены контроллерами Nuvoton 3947S, а потому регулировка уровня оборотов доступна не только для четырехконтактных ШИМ-вентиляторов, но и старых трехконтактных.
Также на плате имеется один разъем EXT_FAN для подключения внешней карты с дополнительными разъемами для вентиляторов ASUS Fan Extension Card (для настройки подключенных к ней вентиляторов в BIOS платы есть целый подраздел). У меня ее нет, а потому проверить возможные нюансы реализации данного разъема на рассматриваемой плате нет возможности. Двухконтактный разъем T_SENSOR предназначен для подключения термопары (еще две термопары можно подключить к ASUS Fan Extension Card).
Настраивать работу вентиляторов можно в двух местах: в Windows-приложении ASUS AI Suite 3 (подприложение FAN Expert 4)…
… и в BIOS в разделе Monitor.
Изменения применяются сразу, никаких промежуточных сохранений и перезагрузок осуществлять не требуется. В целом в качестве источника температуры, от которой будет работать тот или иной вентилятор, можно выбрать температурный датчик процессора, материнской платы, набора системной логики или внешней термопары (коих, напомню, один разъема на плате и два – на выносной ASUS Fan Extension Card), а также комбинации из трех любых этих источников. Датчика подсистемы питания процессора нет.
На разъеме AIO_PUMP управление оборотами по умолчанию отключено. Плата работает с трехконтактными вентиляторами сразу, без принудительной активации аналогового режима управления (DC Mode). В аналоговом режиме (DC Mode) минимальная планка – 60% оборотов, в ШИМ-режиме (PWM Mode) минимальная планка – 20% оборотов.
Добиться через BIOS полной остановки вентиляторов можно только на разъемах CHA_FAN1 и CHA_FAN2 через активацию режима DC Mode и опцию Allow FAN Stop, которая появляется при выборе профиля управления оборотами Manual (для Silent, Standard и Turbo она не отображается). В этом случае вентиляторы (и трех-, и четырехконтактные) на данных разъемах включаются только по достижении на выбранном источнике температуры значения, указанного в параметре «Chassis Fan Lower Temperature».
Архитектура процессоров Intel в исполнении LGA 1151 подразумевает подведение к процессору четырех питающих напряжений – CPU VCore, iGPU (VAXG), VCCIO и VCCSA. Подразумевается, что все эти напряжения должны формироваться отдельными преобразователями питания, однако здесь имеются способы «оптимизации расходов».
Помнится, в свое время напряжения VCCSA и VCCIO под процессоры Sandy Bridge и Ivy Bridge на платах ASUS получались так: импульсным преобразователем формировалось напряжение VCCIO (величиной 1.050 В) из которого затем простым понижением получалось напряжение VCCSA (величиной 0.925 В). Ныне инженеры ASUS пошли на еще более жесткий шаг: плата формирует только одно напряжение, которое соответствует штатной величине VCCIO. И к этому преобразователю подключены и VCCIO, и VCCSA. Таким образом, VCCSA всегда завышено относительно своего номинального значения, ASUS просто пользуется тем, что для VCCSA считаются безопасными значения в пределах 1.25 В.
На рассматриваемой плате питание процессора построено по следующей схеме: однофазный независимый преобразователь VCCSA и VCCIO под управлением некоего ШИМ-контроллера «6X=4M», четырехфазный VCore и однофазный iGPU под управлением ШИМ-контроллера ASUS DIGI+ ASP1400CTP (ASUS издавна предпочитает не афишировать реального производителя ШИМ-контроллера).
Да, визуально преобразователь VCore выглядит как восьмифазный, но на деле выводы дросселей с тыльной стороны платы спаяны попарно.
В качестве силовых элементов на каждую фазу VCore установлено по одному мосфету 4C06N и 4C10B производства On Semiconductor, в iGPU – два 4C06N и один 4C10B (судя по пустующей контактной площадке, 4C10B тоже должно было быть два, но при запуске в производство его также «оптимизировали»). В каждой из фаз установлено по одной микросхеме с маркировкой «CHE» – явно драйвер фаз.
Нужно отметить, что разъем дополнительного питания ATX, через который запитывается VRM процессора, развернут защелкой наружу, что может доставить проблемы в некоторых тесных корпусах.
Однофазное питание памяти работает под управлением ШИМ-контроллера Anpec APW8723A.
В качестве мосфетов – три 4C10B On Semiconductor (и также пустующая контактная площадка под четвертый мосфет).
На плате распаяно четыре слота оперативной памяти стандарта DDR4.
Слоты оснащены классическими защелками только с одной стороны, с другой – самозащелкивающиеся фиксаторы.
В плане поддержки памяти здесь все стандартно: до 64 Гбайт DDR4 в двухканальном режиме с частотой до 2666 МГц включительно. Более скоростные модули будет ограничены этой отметкой – таков «лимит» набора системной логики Intel B360 (даже при активации XMP-профиля). Все, что имеется в распоряжении пользователя - тайминги. Попутно открыт доступ к напряжениям памяти, VCCSA и VCCIO.
Под разъемом основного питания ATX установлена одна колодка USB 3.1 Gen1, использующая возможности Intel B360.
Разъемы SATA3 в количестве шести штук (максимум возможностей Intel B360) ориентированы параллельно плоскости платы («лежачие» разъемы) и расположились «батареей» вдоль края платы.
Длинномерная видеокарта с массивной системой охлаждения, установленная в верхний слот PEG, сильно ограничит доступ к двум верхним SATA.
Также на плате установлено два посадочных места M.2, одно из которых снабжается специальной съемной металлической пластиной с термоинтерфейсом для лучшего отвода тепла с установленного устройства, которые, в том числе, можно использовать для организации подсистемы хранения данных.
В них обоих допускается установка устройств с интерфейсом PCI-Express 3.0 (верхний M.2 - две линии, нижний M.2 - четыре линии), в том числе SSD, работающих по протоколам NVMe и AHCI. В верхний M.2 также можно установить SATA SSD, при этом отключается разъем SATA с маркировкой SATA6G_2. Верхний M.2 работает только в режиме PCI-Express 3.0 x2, а если задействовать самый нижний слот PCI-Express (маркировка PCIEX1_4), то он и вовсе становится PCI-Express 3.0 x1. Поддерживаются типоразмеры 22 х 24 мм, 22 х 60 мм и 22 х 80 мм. В нижнем M.2 можно было реализовать возможность установки и 22 х 110 мм, при этом ничего не пришлось бы переделывать – поверхность текстолита просто пуста. Однако, увы… Впрочем, устройства такого типоразмера на рынке единичны, так что назвать это сколько-нибудь серьезным недостатком нельзя.
Кстати, на уровне BIOS материнской платы реализована защита от ошибок пользователя: при установке M.2 SATA SSD в посадочное место M.2_2 при включении материнская плата останавливается на этапе POST и выводит предупреждение о неправильной установке.
По нижнему краю платы мы обнаружим (справа налево):
Левый край платы не закрыт какими-либо кожухами, почти полностью отведен под аудиотракт и изолирован с целью уменьшения электромагнитных наводок участками текстолита, лишенными токопроводящих слоев.
С той же целью накрыт металлическим кожухом и сам аудиокодек.
В роли последнего выступает Realtek ALC1120. Ему сопутствуют жидкостные конденсаторы Nichicon, позолоченные аудиоразъемы (как на колодка на самой плате, так и разъемы задней интерфейсной панели) и два операционных усилителя - Texas Instruments R4580I и OPA O1688A (это при том, что у ALC1120 есть один свой встроенный усилитель).
Выше распаян гигабитный сетевой контроллер Intel i219V.
Тут нет ни одного порта USB 3.1 Gen 1 (USB 3.0), только USB 3.1 Gen 2 и четыре USB 2.0. При этом для портов USB 3.1 Gen 2 установлены повторители сигнала ASMedia ASM1562, причем их четыре (по всей видимости, работу порта Type С обеспечивают два таких контроллера).
На плате установлено шесть слотов PCI-Express:
Из двух PEG подключен к процессору только один – верхний (PCI-Express 3.0 x16). Второй PEG подключен к набору системной логики Intel B360 и пользуется четырьмя линиями PCI-Express 3.0, которые делит с нижним M.2. При задействовании любого из слотов PCIEX1_1 и PCIEX1_2 (или их обоих) второй слот PEG (PCIEX16_2) переключается в режим PCI-Express 3.0 x2.
Верхний PEG оснащен защитным алюминиевым кожухом, который по замыслу инженеров должен принимать на себя нагрузку от тяжелых видеокарт с массивной системой охлаждения.
На плате распаяна одна несъемная микросхема флеш-памяти BIOS Winbond 25Q128 объемом 128 Мбит и располагается она в правом нижнем углу платы вплотную к портам SATA.
Рядом с ней мы видим девятиконтактную колодку для подключения программатора, что позволяет проводить прошивку микросхемы флеш-памяти напрямую при повреждении ее содержимого и невозможности запуска платы.
| Модель | ASUS ROG Strix B360-F Gaming |
| Ссылка на сайт | Страница материнской платы на сайте производителя |
| Версия BIOS, с которой проводилось тестирование | 0602 за 9 апреля 2018 года |
| BCLK | Недоступно |
| Оперативная память, МГц | Поддержка XMP Множители для DDR4 800 / 933 / 1066 / 1200 / 1333 / 1400 / 1500 / 1600/ 1700 / 1733 / 1800 / 1866 / 1900 / 2000 / 2100 / 2133 / 2200 / 2266 / 2300 / 2400 / 2500 / 2533 / 2600 / 2666 (есть значения выше, но они не работают) Тайминги задаются едино для обоих каналов |
| Множитель процессора CPU Core |
От 8 до максимально допустимого для данной модели процессора с шагом 1, раздельно по ядрам и вместе (учитывая Turbo Boost) |
| Множитель процессора CPU Ring |
От 8 до максимально допустимого для данной модели процессора с шагом 1 |
| Напряжение CPU Core | Фиксированное значение от 0.600 до 1.700 В с шагом 0.005 В Надбавка (offset) от 0.005 до 0.635 В с шагом 0.005 В |
| Напряжение интегрированного графического ядра CPU (VAXG) | Недоступно |
| Напряжение CPU VCCIO | Фиксированное значение от 0.700 до 1.150 В с шагом 0.00625 В |
| Напряжение CPU VCCSA | Равно напряжению CPU VCCIO |
| Компенсация просадок напряжения CPU Core (Load Line Calibration) | Auto, Default, Level 1 – Level 7 |
| Компенсация просадок напряжения CPU VAXG (Load Line Calibration) | Недоступно |
| Напряжение оперативной памяти | Auto, от 1.000 до 2.000 В с шагом 0.00625 В |
| Прочие напряжения | Недоступно |
| Интерфейс BIOS | Графический, поддержка восьми языков локализации, в том числе русского |
| Функциональность BIOS | Профили настроек (шесть в памяти BIOS плюс возможность сохранения и загрузки с накопителей SATA и USB) |
| Файловые системы, поддерживаемые BIOS для сохранения скриншотов и профилей настроек | Только USB и FAT16/32 Файловая система NTFS не поддерживается |
| Secure Boot | По умолчанию отключено |
Версия BIOS – 0602.
Используемый тестовый стенд собирался из следующих комплектующих:
В своих экспериментах с платформой Intel я обычно пользуюсь системой жидкостного охлаждения и для тестируемой материнской платы не стал делать исключений. Тем более что ASUS ROG Strix B360-F Gaming – решение имиджевого класса с ценником выше, чем некоторые модели на Intel Z370, а потому – никаких «тепличных условий» вроде обдува цепей питания процессора.
К сожалению, с Intel Core i7-8700K пришлось расстаться и тестировать приходится с процессором моделью на шаг ниже – Intel Core i5-8600K, но разница между ними не столь велика. По полученным результатам видно, что системная плата ASUS отлично справляется с нагрузкой.
После часа непрерывного тестирования посредством Linx с включенными инструкциями AVX температура текстолита под цепями питания CPU не превысила отметку в 70°C.
В режиме «все настройки по умолчанию» под LinX AVX частота работы ЦП в среднем составила около 4100 МГц при нагрузке на все ядра (при активном в Windows режиме «Высокая производительность», при остальных частота падает до 3800 МГц, что является особенностью платформы, а не конкретной материнской платы):
И здесь обращает на себя внимание тот факт, что у платы не реализован программный мониторинг температуры цепей питания процессора. Обнаруживаются некие «Temp3», «Temp4», «Temp5» и «Temp9», но значения первых двух не меняются, а вторых двух – колеблются в несуразных значениях 99-103°C и 105-108°C. Какие-то три из них, очевидно, являются «точками» для внешних термопар.
После замера температур в штатном режиме настала очередь попыток «тюнинга» системы. Пусть Intel B360 и сильно ограничен, но некоторые инструменты все же есть. Начнем с процессора.

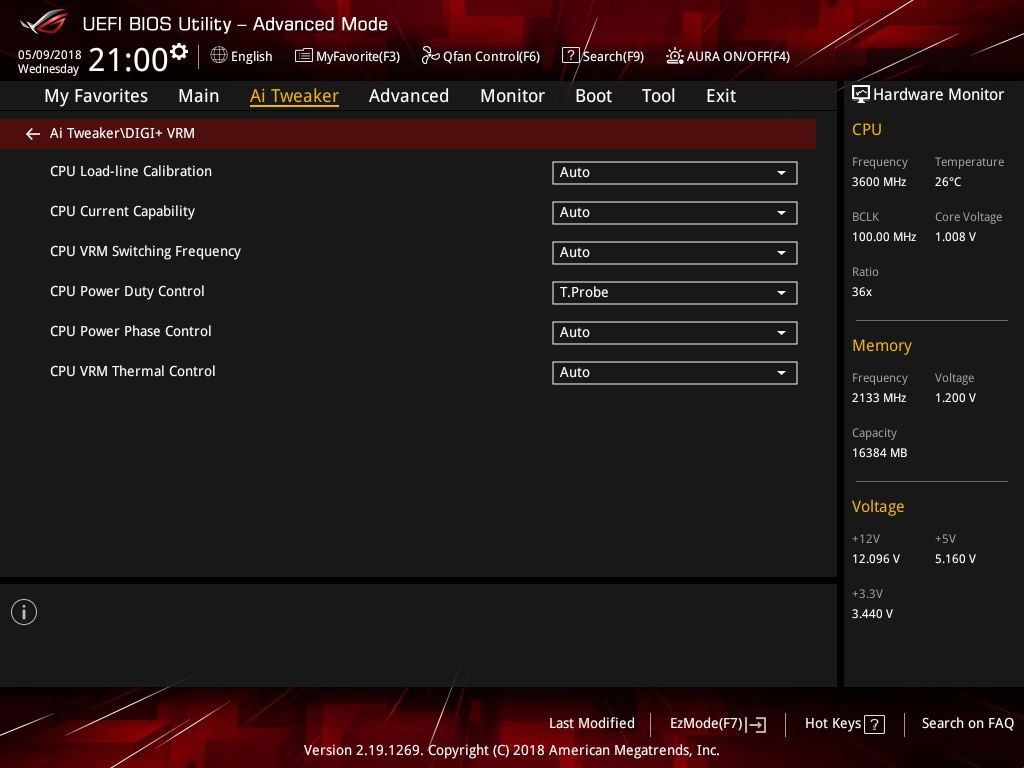

В BIOS материнской платы есть подраздел Internal CPU Power Management, в котором размещены параметры Long Duration Package Power Limit, Package Power Time Window и Short Duration Power Limit, которые в теории позволяют изменять лимиты Turbo Boost.
Но попытки их увеличения не принесли какого-либо эффекта вообще: процессор при многопоточной нагрузке работал ровно на тех же 4100 МГц, причем не только под синтетическим тестом LinPack, но и в играх.
Теперь пробуем оперативную память. Инженеры ASUS выступили тут в своем традиционном «амплуа»: BIOS материнской платы не отредактирован должным образом и присутствует огромное количество множителей вплоть до 8000 с лишним МГц – шаблонный интерфейс Intel Z370.
Только обольщаться не следует – высокие значения частот нерабочие: при их установке модель просто не запускается. Это же относится и к ряду промежуточных значений. По факту в нашем распоряжении все те же «до 2666 МГц включительно», свойственные Intel B360 (не исключаю, что еще энное число настроек являются аналогичной «бутафорией», выяснять уровень лени разработчиков ASUS мне уже просто не хотелось).
Помимо этого предусмотрен полный доступ к таймингам, напряжению памяти и напряжениям CPU VCCIO и VCCSA. Эти параметры рабочие, но и тут инженеры ASUS подбросили свой сюрприз: значение напряжений VCCSA и VCCIO всегда одинаково.
Впрочем, в подавляющем большинстве случаев трогать эти напряжения и не потребуется. Если только с совсем уж неудачным экземпляром процессора.
В конкретной ситуации используемая оперативная память отлично заработала в режиме DDR4-2666 с таймингами 14-14-14.
Система достаточно неплохо работала и при 12-14-14, ошибки возникали только при продолжительном тестировании (например, Prime95 – порядка полутора-двух часов).
При этом разгон практически не сказался на температурном режиме: после часового прогрева материнской платы в LinX с AVX пирометром с тыльной стороны по-прежнему фиксировались температуры в пределах 70°C.
Разумеется, реальные температуры элементов цепей питания будут выше, но ни о каком критичном перегреве речи не идет. Хотя тут нужно понимать, что многое зависит от конечной ситуации, в которой окажется материнская плата: грамотности схемы циркуляции воздуха в системном блоке и типа системы охлаждения процессора.
Следует заметить, что ASUS решила отключить CSM (Compatibility Support Module), теперь для того чтобы иметь возможность загружаться с накопителя, размеченного в MBR, необходимо зайти в BIOS и по адресу Boot >> CSM (Compatibility Support Module) переключить параметр Launch CSM в положение Enabled.
ASUS ROG Strix B360-F Gaming – решение класса «небюджетное на бюджетном»: хорошее оснащение (благо к периферии не придраться – здесь и USB 3.1 Gen 2, и шесть SATA 6 Гбит/с, и шесть слотов PCI-Express, и два M.2, и шесть разъемов для подключения вентиляторов), качественный звук, избыточное питание процессора и громкое имя модели.
Перед нами интересная альтернатива для тех, кто не хочет заниматься разгоном, но при этом желает получить качественное решение, не платя за это лишние деньги. Та же ASUS ROG Strix Z370-F Gaming стоит практически в полтора раза дороже (и при этом, например, разъемов для вентиляторов у нее пять, а не шесть, хотя свои плюсы по большему удобству эксплуатации и возможностям у нее тоже есть).
Отчасти в пользу отказа от разгона выступают и характеристики новых процессоров Intel (к примеру, Core i7-8700 в режиме Turbo Boost сам разгоняется до 4.6 ГГц, хотя и в однопоточной нагрузке).
По итогам обзора материнская плата ASUS ROG Strix B360-F Gaming получает награду:
