Лаборатория продолжает цикл материалов, посвященных графическим ускорителям серии GeForce GTX 1070 Ti.
В новом тестировании принимает участие один из последних представителей современного модельного ряда видеокарт на GPU Pascal. Компания ASUS неоднократно радовала своих фанатов новыми линейками продукции, которые постепенно завоевали огромную популярность среди геймеров. Однако на сей раз ситуация отличается.
Благодаря нашему партнеру – компании Регард, мы заполучили образец на обзор. Согласно заявлениям производителя, линейка видеокарт ASUS Cerberus включает новые производительные модели – не только измененные, но и переосмысленные, прошедшие 144-часовой марафон экстремального тестирования.
Полное название: ASUS Cerberus GeForce GTX 1070 Ti, код производителя: Cerberus-GTX1070TI-A8G.
Видеокарта ASUS поставляется в огромной упаковке с яркой полиграфией, на лицевой стороне которой изображен мифический Цербер во всем великолепии. Уже одним его видом коробка притягивает к себе взгляды прохожих.
На лицевой стороне отмечены наименование производителя и модельный ряд, указан заводской разгон и объем видеопамяти (8 Гбайт стандарта GDDR5), а также упоминается создание модели на полностью автоматической линии сборки без участия человека.
Особенности ASUS Cerberus GeForce GTX 1070 Ti продолжены на обороте коробки. В их числе:
Сама новинка крепко зафиксирована внутри упаковки в форме из мягкого материала и пакете-антистатике.
Однако, несмотря на размеры коробки, комплектация посредственная – в ее перечень входят только диск с драйверами и руководство пользователя.
За обликом модели ASUS Cerberus GeForce GTX 1070 Ti кроется настоящий монстр, рвущийся наружу.
По сравнению с топовой версией ASUS ROG Strix новинка оборудована не массивной системой охлаждения с тремя вентиляторами меньшего диаметра, а Dual – переосмысленным радиатором утолщенной конструкции.
И в этом вся она: производительная, мощная, ненасытная. Одной только парой 100 мм вентиляторов видеокарта вселяет уважение в своего владельца.

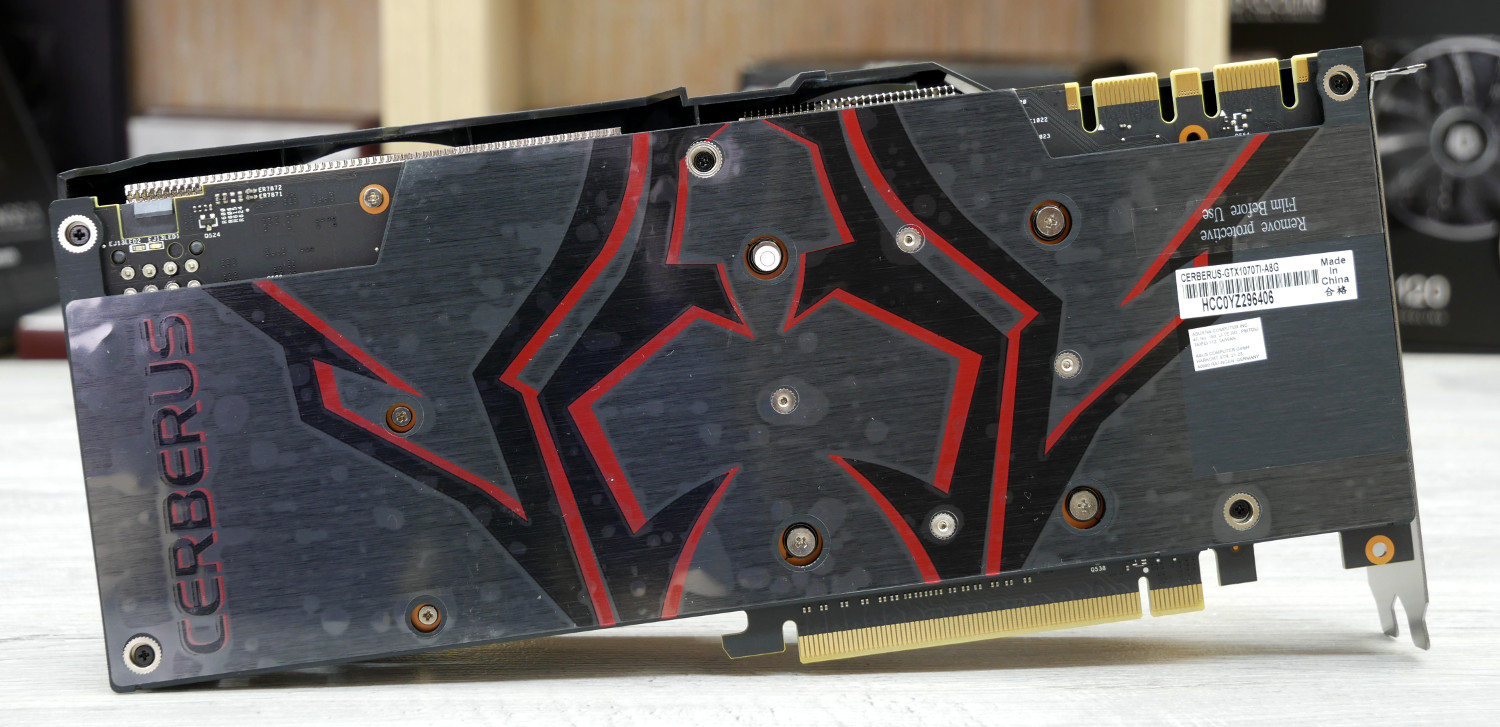

Обратную сторону ASUS Cerberus GeForce GTX 1070 Ti защищает доспех в виде металлического «бэкплейта» с логотипом линейки.
Разглядеть в черно-красном контуре головы монстра можно с помощью подсказки, которая размещена на наклейке ротора вертушки с лицевой стороны, где изображение Cerberus показано более явно.

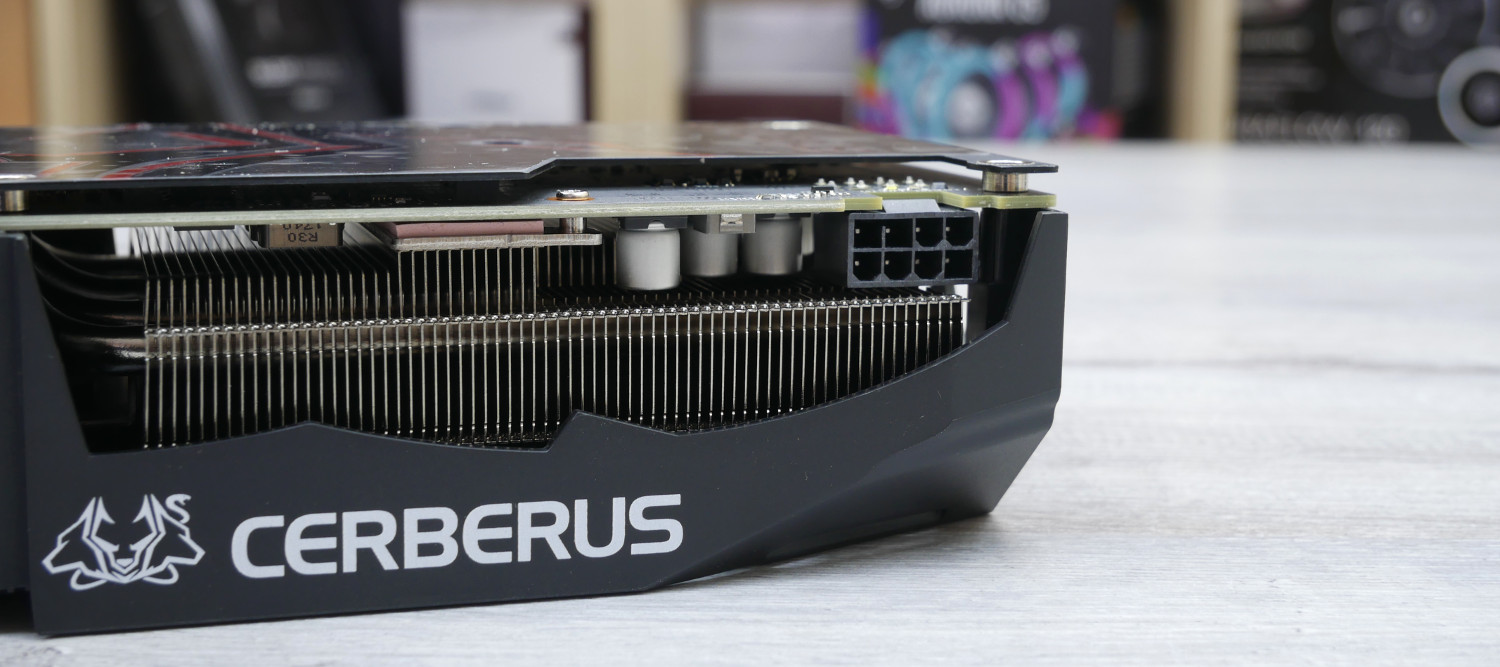

Питается видеокарта ASUS с помощью одного восьмиконтактного разъема питания, что обеспечивает модели до 225 Вт. После подключения штекера у коннектора загорелся белый светодиод – кушать подано, красный – у чудовища проблемы с пищеварением.
Три головы хорошо, а пять дополнительных лучше!
Именно столько видеовходов доступно на интерфейсной панели – один DVI-D и по два HDMI и DisplayPort.
Отдельного внимания заслуживает система охлаждения ASUS Cerberus GeForce GTX 1070 Ti, занимающая два с половиной слота расширения.
К сожалению, наличие гарантийной пломбы выкручивает мне руки, но подобраться поближе все же удается.
За активную часть отвечают два вентилятора FDC10M12S9-C производства FirstD, которые характеризуются малым уровнем шума на низких и средних оборотах. Скорость вращения крыльчаток регулируется в диапазоне от 0 до 2500 об/мин.
Охладитель выполнен в виде двухсекционного радиатора, набранного 54 и 68 алюминиевыми никелированными ребрами. Его пронизывают четыре тепловых трубки диаметром 6 мм каждая.
За отвод тепла от силовой части отвечают удлиненные пластины второй секции (через розовую термопрокладку).
Что можно узнать о технической составляющей ASUS Cerberus GeForce GTX 1070 Ti по внешним признакам? Она построена на базе графического процессора GP104-300-A1. Элементная база соответствует концепции Super Alloy Power II и включает качественные компоненты: твердотельные конденсаторы, дроссели с ферритовым сердечником, а также тантал-полимерные твердотельные конденсаторы.
Подсистема питания насчитывает восемь фаз: шесть отведены на графический процессор, по одной – на PLL и видеопамять.
Последняя набрана восемью микросхемами Micron 7XA47 D9TCB общим объемом 8 Гбайт.
Узнать более подробно о печатной плате не позволяет гарантийная пломба, целостность которой нарушать нельзя.
Тестирование видеокарты ASUS Cerberus GeForce GTX 1070 Ti проходило в составе следующей конфигурации:
Программное обеспечение
Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner v4.4.0.
Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor 3.5.2.1 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакета 3DMark 2013.
Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовались Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080) и 3DMark 2013 Fire Strike.
Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница условного комфорта – 37 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию.
Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 Max.
Несмотря на столь грозное имя, в версии Cerberus GeForce GTX 1070 Ti зашиты родные тактовые частоты: 1607 МГц по ядру и 2002 МГц по памяти. Заявленный заводской разгон можно получить, установив фирменную утилиту GPU Tweak II, в которой частота GPU повышается с 1607 МГц до 1670 МГц при штатном напряжении 1.05 В.
Система охлаждения до 56°C остается полностью бесшумной, как и полагается модели с заявленной технологией «0dB Fan». В таком режиме работы были получены следующие результаты:
Приведем подробные характеристики микропрограммного обеспечения ASUS Cerberus GeForce GTX 1070 Ti. Показатель ее уровня TDP равен 180 Вт.
При использовании в играх видеокарта ASUS показывает себя вполне достойно, балансируя между невысоким нагревом, низким уровнем шума и производительностью. И новинке это удается просто отлично.
Можно сказать, что она соревнуется со своей сестрой из топовой линейки ROG Strix – ASUS ROG Strix GeForce GTX 1070 Ti, но между ними сохраняется небольшой разрыв. Сравним обе модификации, причем на первое место поставим тестируемую видеокарту, а на второе – версию «Республики геймеров»:
Обе модели практически равны, а если сравнить видеокарты на одной скорости вращения крыльчаток, то можно отметить паритет.
Но у ASUS Cerberus GeForce GTX 1070 Ti еще есть запас прочности. На полных оборотах системы охлаждения температура графического процессора снижается до 57°C, а силовой части – до 69°C. В данном плане новинка тише топового решения, однако уступает в эффективности.
Общий знаменатель для обеих моделей найден, и он лежит в диапазоне 1100-1500 об/мин: лучше и комфортнее не сделаешь!
Разгон GPU на ASUS Cerberus GeForce GTX 1070 Ti меня порадовал – плюс 200 МГц при 68% оборотах. В данном режиме видеокарта доходит до 2088 МГц, а вот поднять частоту выше стабильной отметки 2152 МГц так и не получилось: все те же капризы, что и в случае ASUS ROG Strix.
Результаты ASUS Cerberus GeForce GTX 1070 Ti в штатном режиме работы.
Разгон новинки повышает ее производительность на 10%.
Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения. Данная видеокарта лишена датчиков в области подсистемы питания, показания снимались с помощью ИК термометра.
Результаты исследования потенциала системы охлаждения.
График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.
Энергопотребление системы, ВтЭнергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в Heaven BenchMark 4.0 проводилось при следующих настройках – quality: ultra, tessellation: extreme, AA8x, 1920 х 1080; MSI Kombustor – 2xMSAA, 1920 x 1080.
Что касается производительности графических ускорителей GeForce GTX 1070 Ti в игровых приложениях, то она уже неоднократно рассматривалась в материалах лаборатории. Приведу лишь несколько ссылок:
Линейка видеокарт ASUS Cerberus появилась совсем недавно, предложив на старте лишь три модели – GeForce GTX 1050, GeForce GTX 1050 Ti и GeForce GTX 1070 Ti. Ожидать анонса новых версий на базе графических процессоров Pascal, скорее всего, не стоит – разработчики вовсю готовятся к выпуску решений на архитектуре Volta. Но первые шаги с новой серией компания ASUS сделала, и прошло это успешно.
ASUS Cerberus GeForce GTX 1070 Ti на фоне прочих ребрендингов и редизайнов вышла запоминающейся моделью, ведь многим пользователям не хватало по-настоящему интересного продукта. Новинка построена на оригинальной печатной плате с уникальной 2.5-слотовой системой охлаждения и парой 100 мм вентиляторов, причем эффективность кулера достаточно высока и вплотную подбирается к модификации ASUS ROG Strix.
Вкупе с хорошей системой охлаждения стоит отметить оригинальный дизайн, подчеркнутый использованием мифического существа Цербера. Добавим сюда заводской разгон, трехлетнюю гарантию и заявление производителя о дополнительном стресс-тестировании и получаем неплохой вариант, который не затеряется на фоне других GeForce GTX 1070 Ti.
Не приходится сомневаться в том, что новая линейка ASUS Cerberus со временем займет свое место на рынке. А ее представитель, харизму которого мы уже оценили, показал себя интересным решением, оснащенным не только эффективной системой охлаждения и разгоном, но и добротной аппаратной составляющей.
