Лаборатория продолжает цикл материалов, посвященных нереференсным моделям графических ускорителей GeForce GTX 1060.
После томительного ожидания полки магазинов постепенно начинают насыщаться видеокартами, а ценники – потихоньку опускаться, позволяя произвести долгожданное обновление. Самые терпеливые пользователи не торопятся, в надежде на скорый анонс графических решений на архитектуре Volta, но пока этого не случилось, изучим варианты, которые прошли мимо нас.
Благодаря нашему партнеру – компании Регард, в распоряжении лаборатории оказалась видеокарта производства Zotac. Это модель одной из экстравагантных серий AMP! Core Edition – с заводским разгоном и дерзким дизайном.
Новинка построена на укороченной печатной плате и оснащена модернизированной системой охлаждения Ice Storm, которая стала заметным шагом вперед в сравнении с ранее изученной моделью Mini. Несколько ухищрений, парочка доработок и перед нами интересный вариант. Но насколько он хорош?
Полное название: Zotac GeForce GTX 1060 3GB AMP Core Edition, код производителя: ZT-P10610H-10M.
Модель Zotac поставляется в небольшой упаковке с узнаваемой фирменной полиграфией в желто-сером оформлении. На коробке красуется наименование линейки AMP! Core Edition и основные особенности версии – наличие трех гигабайт видеопамяти и система охлаждения Ice Storm, подчеркнутые расширенной гарантией.
С обратной стороны информация подана достаточно лаконично. Современные технологии, реализованные в графическом процессоре Pascal, вместе с поддержкой виртуальной реальности и утилитой для разгона Firestorm.
В нижней секции можно найти списки минимальных системных требований, функций и спецификации видеокарты.
Внутренняя упаковка представлена формой из прессованной бумаги, фиксирующей модель в антистатическом пакете.
Из комплектации доступны брошюра, диск с драйверами и руководство пользователя. Приятным сюрпризом оказывается переходник питания Molex -> 6 pin: атрибут, забытый другими производителями.
В семейном древе компании Zotac графические решения серии AMP! Core Edition стоят неким особняком, занимая целевую нишу между младшей версией Mini и топовым решением AMP! Edition.
После изучения модельного ряда производителя становится понятно, что видеокарты с литерой «Core» получают модернизированный кулер и частотную формулу, которая позволяет им бороться с одноклассниками среднего звена.
Zotac GeForce GTX 1060 AMP! Core Edition не может похвастать оригинальным радиатором, как у старшей сестры: новинка оборудована алюминиевой болванкой с расходящимися ребрами.
Однако для повышения эффективности система охлаждения снабжена двумя тепловыми трубками диаметром 6 мм. За активную часть отвечают вентиляторы 80 мм.
По сравнению с моделью Zotac GeForce GTX 1060 Mini тестируемая видеокарта длиннее и шире за счет выступающей конструкции СО.
А плотная компоновка печатной платы и уникальный идентификатор без пояснения ревизии свидетельствует о ее частом применении на других линейках компании.
Дополнительное питание реализовано с помощью одного шестиконтактного разъема. Лимит по энергопотреблению составляет 150 Вт, среднее значение – 120 Вт.
На задней интерфейсной панели доступен классический набор джентльмена-владельца Nvidia – это по одному выходу DVI-D и HDMI, три DisplayPort.
Конструкция СО Zotac GeForce GTX 1060 AMP! Core Edition отличается простотой установки и легко снимается с видеокарты. Необходимо лишь открутить четыре подпружиненных винта. Демонтаж очень прост.
Под декоративным кожухом скрывается основная конструкция. Перед нами алюминиевый радиатор, пронизанный двумя трубками 6 мм, чего достаточно для видеокарты с невысоким тепловым пакетом.

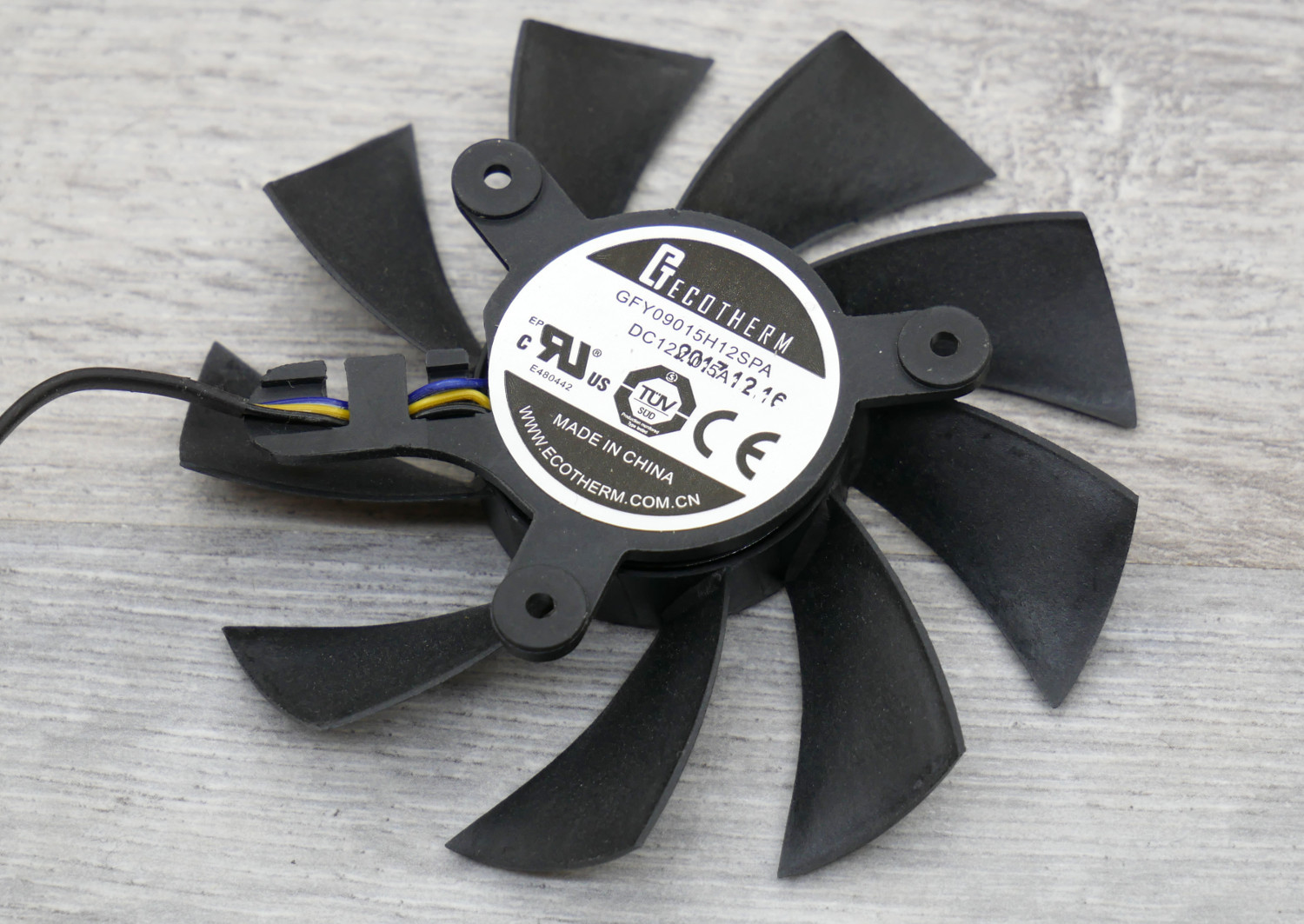

Вентиляторы производства Ecotherm, модель GFY09015H12SPA. Скорость вращения составляет 1300 – 3500 об/мин.

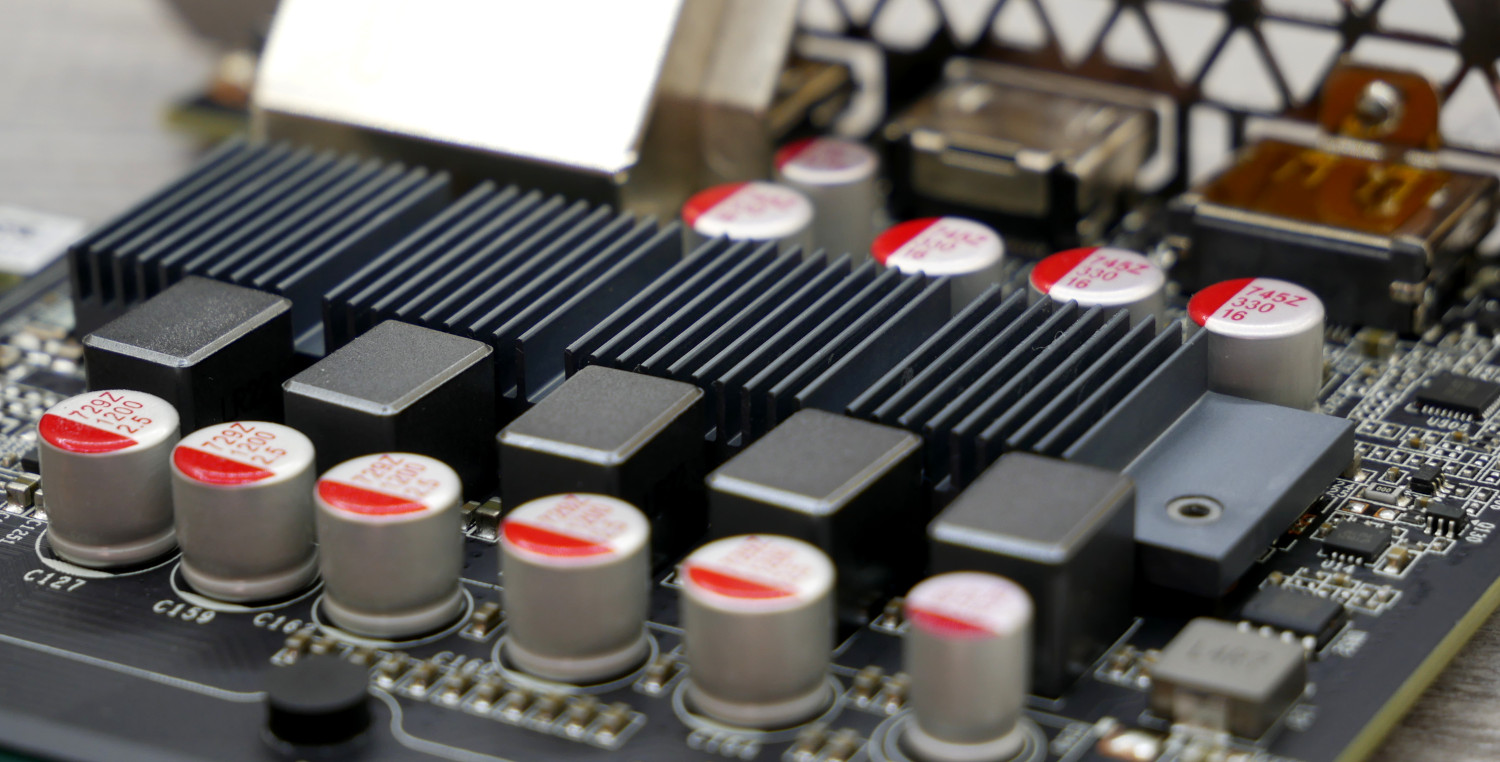

На силовой части водружен отдельный низкопрофильный радиатор. К рекомендациям производителя стоит добавить, что удаление пары основных ребер системы охлаждения над зоной VRM позволит обдувать вентилятору силовую часть напрямую, что положительно отразится на эффективности.
Но разработчики и без этого постарались улучшить теплоотвод, укоротив стойки по бокам и разместив тонкую термопрокладку толщиной 0.5 мм.
Печатная плата на тестируемой видеокарте та же, что и на ранее изученной модели Zotac GeForce GTX 1060 Mini. Подчеркнем черный текстолит PCB длиной 174 мм.
Сердцем героя обзора стал графический процессор GP106-300-A1, произведенный по 16 нм техпроцессу на 48-й неделе 2017 года (декабрь). Он включает 1152 шейдера, 48 блоков растеризации и 72 текстурных блока.

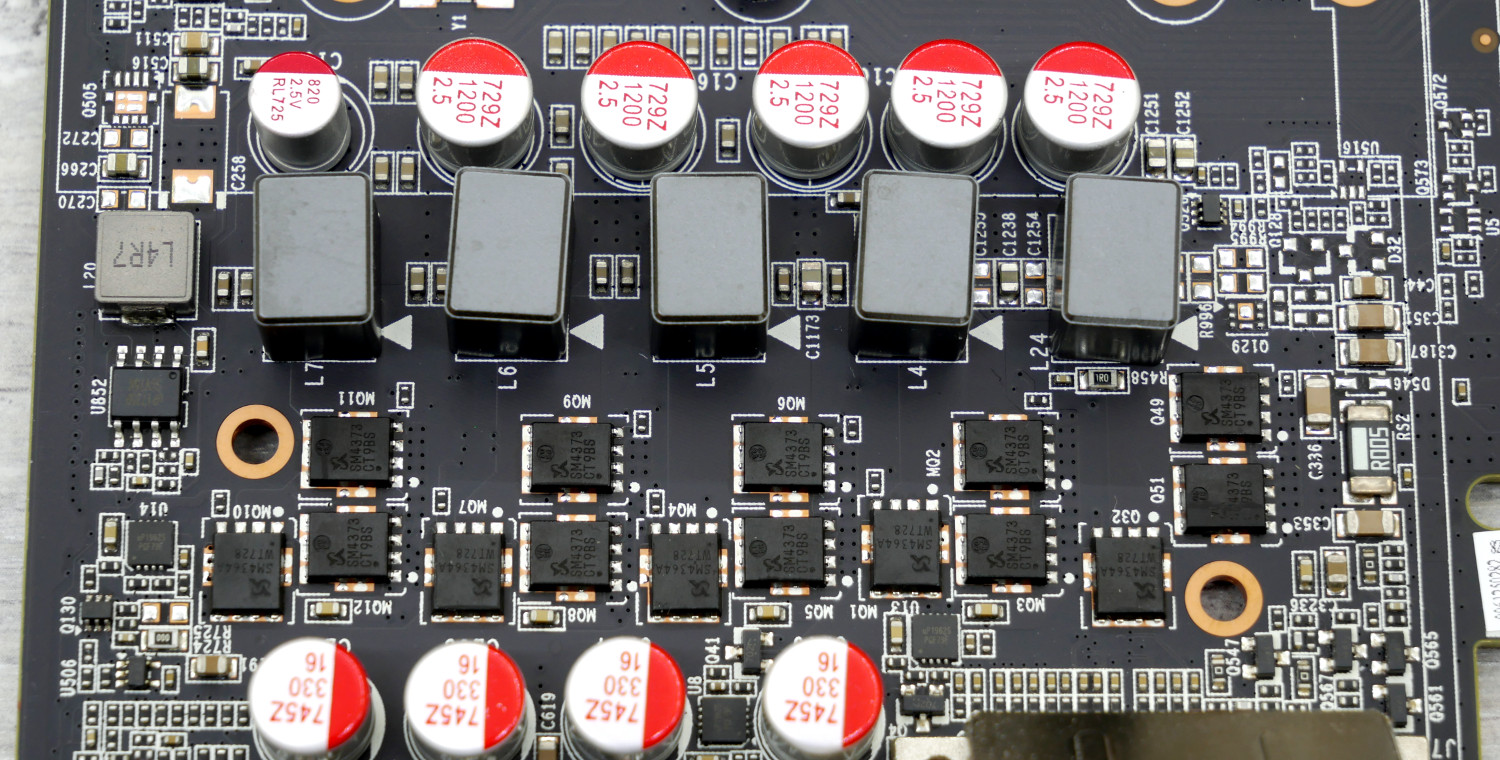

Общая формула подсистемы питания насчитывает пять фаз: четыре фазы отведены на графический процессор, одна – на видеопамять.
В качестве ШИМ-контроллера использована микросхема uP9511P производства uPI Semiconductor.
Видеокарта оснащается тремя гигабайтами видеопамяти, которые набраны шестью микросхемами производства Samsung с маркировкой K4G41325FE-HC25.
Тактовая частота составляет 2002 МГц, эффективная частота – 8008 МГц.
Тестирование видеокарты Zotac GeForce GTX 1060 AMP! Core Edition 3Gb проходило в составе следующей конфигурации:
Программное обеспечение
Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner v4.4.0.
Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor 3.5.2.1 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакета 3DMark 2013.
Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовались Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080) и 3DMark 2013 Fire Strike.
Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница условного комфорта – 37 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию.
Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 Max.
Геймерам с повышенными требованиями к производительности модель Zotac понравится заводским разгоном: с эталонных 1506 МГц – до 1582 МГц, в режиме Boost – 1797 МГц.
А вот любители тишины не обрадуются отсутствию технологии «Fan Stop», из-за чего вентиляторы продолжают функционировать даже без нагрузки и при комфортной температуре. При этом, несмотря на то, что их обороты доходят до 1300 об/мин, с уровнем шума все в порядке: чуть выше 32 дБА, различимых на фоне работающего ПК.
В таком режиме были получены следующие результаты:
Теперь приведем подробные характеристики микропрограммного обеспечения Zotac GeForce GTX 1060 AMP! Core Edition.
С производительностью у видеокарты Zotac все в полном порядке благодаря комфортным температурам и за счет этого доходящей до 1987 МГц частоте в режиме «Boost».
Эффективность системы охлаждения получает оценку «Хорошо»: графический процессор прогрелся до 65°C при 1600 об/мин и комфортном уровне шума. Силовой части повезло меньше – 87°C из-за ограничений в обдуве, ведь в данном случае поток воздуха заблокирован ребрами радиатора.
При увеличении скорости вентиляторов до максимальной отметки удается сбить температуры видеоядра и VRM до 55°C и 74°C соответственно.
С одной стороны, потенциал модели Zotac GeForce GTX 1060 AMP! Core Edition порадовал. С другой – для его раскрытия пришлось повысить обороты крыльчаток до 1920 об/мин.
В таком режиме видеокарта разгоняется до 2050-2088 МГц по ядру, по памяти покорилась отметка 2352 МГц.
Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения. Данная видеокарта лишена датчиков в области подсистемы питания, показания снимались с помощью ИК термометра.
Результаты исследования потенциала системы охлаждения.
Видеокарты уровня GeForce GTX 1060 с тепловыделением 120 Вт еще могут обходиться несложной системой охлаждения с парой тепловых трубок, а вот экономить на подсистеме питания разработчикам не стоит.
Новинка оборудована пятью фазами питания, которые хорошо перераспределяют нагрузку, однако блокировать к ним поток свежего воздуха – один из необдуманных шагов инженеров (хотя, может быть, виноваты маркетологи, торопившие с производством). Но, как показывает практика, даже небольшого пропила в области над зоной VRM достаточно, чтобы охладить силовые элементы на 5-15°C без существенных затрат.
Так стоит ли беспокоиться о нагреве в случае Zotac GeForce GTX 1060 AMP! Core Edition? Однозначно, нет, но сделать видеокарту чуточку лучше разработчикам ничего не мешало.
График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.
Энергопотребление системы, ВтИ снова на горизонте появилась хорошая видеокарта. Версия Zotac GeForce GTX 1060 AMP! Core Edition выделяется нереференсной системой охлаждения и усиленной подсистемой питания, заводским разгоном и дополнительным аксессуаром в комплекте поставки.
С каждым новым графическим ускорителем серии GeForce GTX 1060 обновленное сводное тестирование моделей на базе GP106 осложняется появлением таких видеокарт, которые сбалансированы по многим показателям, но обладают своими особенностями. И в числе последних: отсутствие технологии остановки вентиляторов в простое и температура VRM, близкая к 85-90°C.
В любом случае, модель Zotac GeForce GTX 1060 AMP! Core Edition удалась на славу. Перед нами очередная добротная видеокарта, которая легко пропишется в игровом ПК. А пока полюбуемся свежей новинкой и продолжим поиски идеального графического ускорителя…
