ASUS Prime X370-Pro – одна из довольно небольшого количества первых, появившихся в свободной продаже материнских плат для процессоров AMD Ryzen. Кроме того, она является одной из трех самых доступных плат на AMD X370, оснащенных восемью SATA 6 Гбит/c, а не шестью, что привлечет обладателей большого количества накопителей в системе.
Две другие модели стоят дешевле – это Gigabyte AX370 Gaming K3 и AX370 Gaming K5. Но они менее пригодны к экспериментам с разгоном – среди прочих нюансов (вроде меньшего количества настроек) отметим, что на них установлена одинаковая и более слабая подсистема питания процессора. Не на последнем месте и сама торговая марка ASUS. В конечном итоге материнская плата, ставшая героем обзора, прочно обосновалась на верхах рейтингов популярности, сохраняя это положение по сей день.
Да, с момента дебюта прошел год (2 марта 2017 года), но производители слишком уж часто увлекаются играми с подменой элементной базы в целях экономии. Попробуем выяснить, не стали ли результаты ASUS Prime X370-Pro хуже или же они остались на достойном уровне. Для этого эксперимента в рознице была приобретена системная плата, судя по оказавшейся в ней прошитой версии BIOS 3203, изготовленная в январе 2018 года.
| Модель | ASUS Prime X370-Pro |
| Ссылка на сайт | Страница материнской платы на сайте производителя |
| Средняя цена*, руб. | ~10 000 |
| Процессоры | AMD Ryzen, AMD APU, AMD Athlon; В исполнении Socket AM4 |
| Набор системной логики | AMD X370 |
| Оперативная память | Поддержка частот памяти зависит от установленного процессора; 4 x DDR4 разъема DIMM ; До 64 Гбайт (небуферизованной, не-ECC для AMD APU, AMD Athlon и не-ECC и ECC для AMD Ryzen); Поддержка двухканального режима и Intel X.M.P. |
| Аудио | Realtek ALC1220 (до 8 каналов) |
| Сеть | 1 x Intel i211AT (10/100/1000 Мбит/с) |
| Слоты расширения | 2 слота PCI Express x16 3.0, работающих по схеме 16+0 или 8+8; 1 слот PCI-Express x16 2.0 физически как х8; 3 слота PCI Express 2.0 x1 |
| Поддержка графических тандемов | AMD CrossFire (до 3 видеокарт) Nvidia SLI (до 2 видеокарт) |
| Дисковая подсистема | 8 х SATA 6 Гбит/с; Поддержка ACHI, NCQ, RAID 0, RAID 1, RAID 0+1; 1 х M.2 2242/2260/2280/22110 SATA 6 Гбит/с и PCIe 3.0 x4 (при установке AMD Ryzen) или SATA 6 Гбит/с и PCIe 3.0 x2 (при установке AMD APU и AMD Athlon) |
| USB | 2 порта USB 3.1 Gen2 (Type A на задней панели, посредством дополнительного контроллера ASMedia ASM1143); 12 портов USB 3.1 Gen1 (1 разъем на плате для подключения 4 портов, 5 портов Type A на задней панели, 1 порт Type C на задней панели и один порт Type C на плате); 2 порта USB 2.0 (2 разъема на плате для подключения 4 портов) |
| Разъемы и прочая функциональность на плате | 1 x 24-pin ATX; 2 x 8-pin ATX 12V; 8 x SATA 6 Гбит/с; 2 разъема для подключения вентиляторов системы охлаждения процессора (2 х 4-pin); 2 разъема для подключения дополнительных вентиляторов (2 x 4-pin); 2 разъема для подключения помп СЖО или вентиляторов (2 x 4-pin); 1 колодка лицевой панели корпуса; 1 колодка аудиоразъемов корпуса; 2 колодки USB 2.0; 1 колодка USB 3.1 Gen1; 1 колодка USB 3.1 Gen1 Type C; 1 колодка TPM; Перемычка сброса настроек CMOS; 1 разъем для подключения светодиодной подсветки; 1 колодка для подключения термопары |
| Разъемы и прочая функциональность на задней панели | 5 портов USB 3.1 Gen1 Type A; 2 порта USB 3.1 Gen2 Type A; 1 порт USB 3.1 Gen 1 Type C; 1 сетевой порт RJ-45; 5 аудиоразъемов; SPDIF |
| Контроллер I/O | ITE IT8665E |
| BIOS | Одна несъемная микросхема флеш-памяти объемом 128 Мбит; AMI EFI BIOS; Поддержка многоязычной локализации интерфейса (русский присутствует) |
| Размеры, мм | 305 х 244 |
| Форм-фактор | ATX |
Системная плата ASUS упакована в коробку стандартных для ATX-решений размеров.
В комплекте с ней прилагаются:
Выполнена плата в «полноценном» варианте ATX шириной 244 мм, а потому она нормально опирается на все стойки корпуса, правый край не будет «висеть», как это иногда бывает.
Цветовая гамма платы – черный, серый и белый, никаких ярких кричащих цветов.
Плата не лишена декоративной подсветки, но ее – самый минимум. Собственная цепочка многоцветных светодиодов, размещенная вдоль участков текстолита без токопроводящих слоев с тыльной стороны платы.
Светодиоды работают всегда, когда плата находится под питанием, и плавно меняют цвет свечения.
Иных светодиодов на плате нет. Имеется один четырехконтактный разъем для подключения дополнительной светодиодной подсветки (RGB, 12 В), либо подсветки штатной системы охлаждения процессоров AMD (например, Wraith Spire). На последнее расположение данного разъема и ориентировано – чуть ниже и левее процессорного разъема.

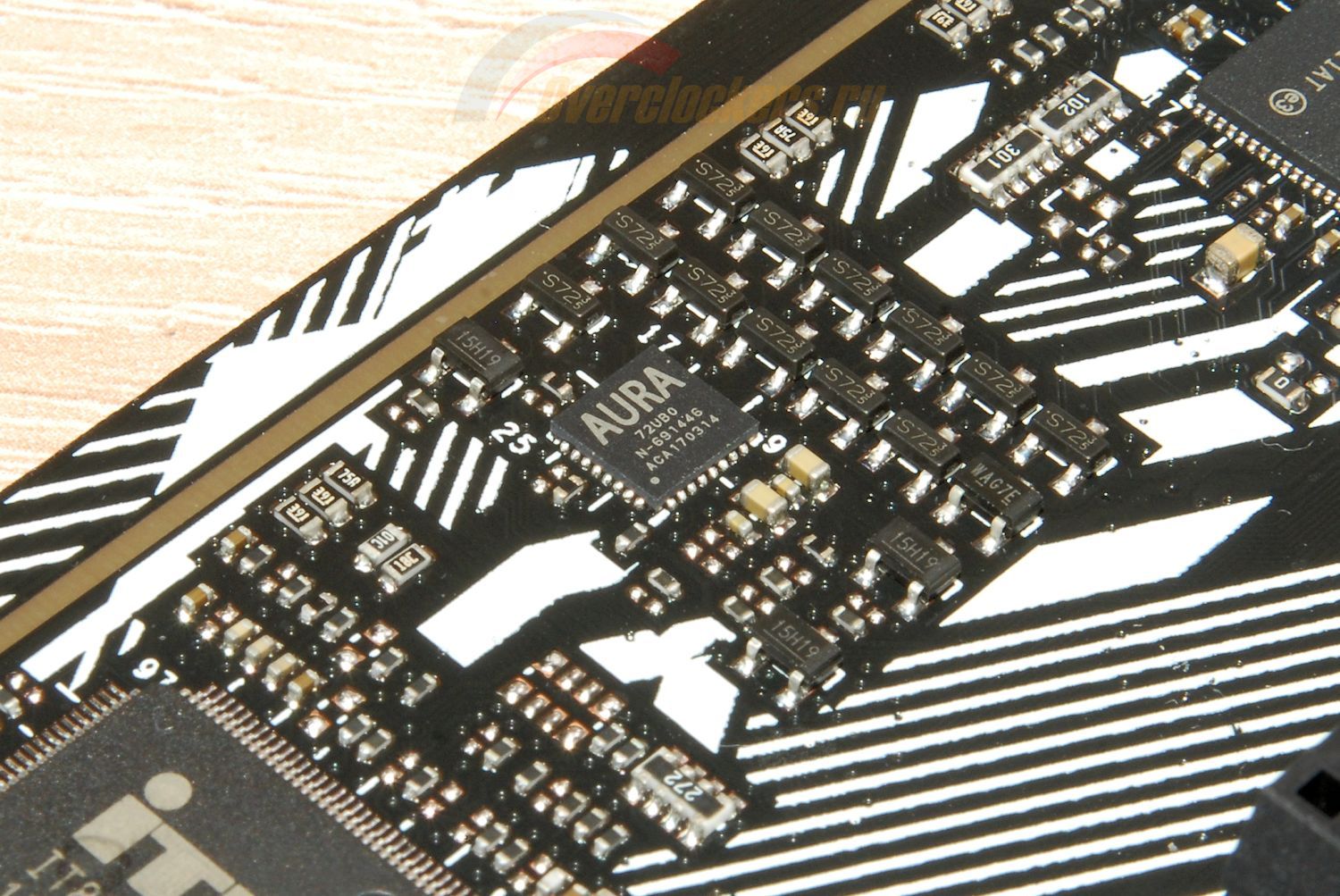

Система подсветки на материнской плате относится к технологии ASUS Aura, а управление ею возможно только с помощью специального приложения с аналогичным названием, существующего только в версии для операционных систем MS Windows.
Приложение ASUS Aura открывает доступ к возможности изменения цвета и режимов работы подсветки, вплоть до зависимости от температуры, причем имеется возможность управления и подсветкой модулей оперативной памяти, если они такую возможность предоставляют (на скриншоте - память Corsair Vengeance RGB DDR4-3600 (CMR16GX4M2C3600C18W) с управлением подсветкой через слот).
Небольшое отступление касательно приложения ASUS AURA: если при его установке получаем ошибку вида «Can’t open AsIO.sys»…
… и затем приложение не запускается, то заходим в свойства скачанного с сайта архива, ставим галочку «Разблокировать» и жмем «Применить».
После этого заново распаковываем архив и устанавливаем программу повторно (предварительно удалив неудачную установку).
На плате установлено три радиатора: два на цепях питания процессора и один на наборе системной логики. Теплотрубки не используются. Распаяно шесть четырехконтактных разъемов для подключения четырех вентиляторов (CPU_FAN, CPU_OPT, CHA_FAN1 и CHA_FAN2) и двух помп СЖО (AIO_PUMP и W_PUMP), а также один разъем для подключения внешней термопары (T_SENSOR).
Управлять вентиляторами можно через BIOS материнской платы. Можно выбирать источник значения температуры, в роли которого может выступать температурный датчик процессора, материнской платы, набора системной логики или внешней термопары, а также комбинации из трех любых этих источников. Датчика подсистемы питания процессора нет.
На разъемах AIO_PUMP и W_PUMP управление оборотами по умолчанию отключено и управляются они, увы, только совместно (при этом показания мониторинга оборотов выводятся раздельно). На разъемах CPU_FAN и CPU_OPT полной остановки испытуемых вентиляторов добиться не удалось – ни трехконтактных (минимальная планка – 60% оборотов), ни четырехконтактных (минимальная планка – 20% оборотов). Для того чтобы управлялись трехконтактные вентиляторы, необходимо активировать режим DC Mode.
Добиться через BIOS полной остановки вентиляторов можно только на разъемах CHA_FAN1 и CHA_FAN2 через активацию режима DC Mode и опцию Allow FAN Stop, которая появляется при выборе профиля управления оборотами Manual (для Silent, Standard и Turbo она не отображается).
В этом случае вентиляторы (и трех-, и четырехконтактные) на данных разъемах включаются только по достижении на выбранном источнике температуры значения, указанного в параметре «Chassis Fan Lower Temperature». При этом нужно учитывать, что в DC Mode минимальной планкой оборотов являются 60%, поэтому целесообразнее использовать для четырехконтактных вентиляторов режим PWM Mode, где можно выставить минимумом 20%, нежели при небольшой нагрузке слушать вентиляторы, работающие на больше чем половине оборотов.
Изменения настроек в BIOS принимаются платой сразу после изменения параметра и нажатия Enter на клавиатуре (или переходом стрелкой вверх или вниз на другой параметр), перезагрузка для этого не требуется. Проверка осуществлялась посредством Zalman ZP1225BLM, Thermalright TY-143, Thermalright TY-140, AMD Wraith Spire, ExeGate 9225M12B/UV3, BitFenix Spectre 120mm и Arctic Cooling F9.
Системе охлаждения процессора необходимо вписываться в следующие габариты:
Процессоры в исполнении Socket AM4 наследуют схему питания от более старых процессорных разъемов AMD: процессору для работы требуются два основных напряжения CPU VCore и CPU NB/SoC.
На ASUS Prime X370-Pro преобразователь CPU NB/SoC является четырехфазным, а CPU VCore – шестифазным.
Они работают под управлением перемаркированного (традиционно для ASUS) ШИМ-контроллера ASP1405I (расположен между процессорным разъемом и элементами задней интерфейсной панелью). В каждой из фаз установлено по одной транзисторной сборке Texas Instruments CSD87350Q5D, хотя, судя по разводке, изначально предполагалось установить по две транзисторных сборки.
Перевернув плату, мы обнаружим десять драйверов International Rectifier (ныне торговая марка принадлежит Infineon) IR3535M.
А присмотревшись получше, среди драйверов фаз CPU NB/SoC мы обнаружим две мелких микросхемы-удвоителя фаз IR3599.
В то время, как между драйверами фас CPU VCore удвоителей не имеется.
Таким образом, реальная комбинация работы подсистемы питания – 6 (CPU VCore) + 2 (CPU NB/SoC).
Питание памяти однофазное, работает под управлением микросхемы с маркировкой «6X=4H», а в качестве мосфетов используются четыре «обычных» ON Semiconductor 4C09B.
Слоты памяти DDR4, коих на ASUS Prime X370-Pro четыре, оснащены классическими подвижными защелками с верхнего края и пазом-защелкой с нижнего края.
Но использование пазов-защелок здесь скорее дань моде: силовая пластина используемой в тестировании видеокарты PNY Nvidia GTX1080 при установке ее в верхний PEG наглядно показывает, что здесь можно было обойтись и обычными защелками – свободного пространства остается предостаточно.
В спецификациях платы поддержка частот разбита на две группы. Первая – при установке процессоров AMD Ryzen обещается возможность установки вплоть до 3200 МГц, при этом отметки 2933 и 3200 МГц и выше снабжены оговоркой «OC», что означает «режим разгона» или, дословно, «не гарантируется». Для AMD APU (под ними подразумеваются Bristol Ridge, а не Ryzen G) и Athlon указывается лишь 2133 и 2400 МГц.
Это полностью соответствует спецификациям самой AMD: для Ryzen гарантирована работа любых двух (по одному на канал) одноранговых модулей на частоте 2667 МГц, два двухранговых модуля – 2400-2667 МГц, а четыре модуля любых типов - 1866 МГц. В Bristol Ridge ограничения схожи, за исключением того, что в них максимальный заложенный множитель - 2400 МГц.
По факту доступность множителей зависит от версии BIOS. Совсем «древние» на базе AGESA 1.0.0.4 и более ранние – до 3200 МГц. Относительно «свежие» (AGESA 1.0.0.6) – до 4000 МГц. Совсем новые – до 4200 МГц и несколькими дополнительными промежуточными вроде 3133, 3266, 3400 МГц.
Под разъемом основного питания ATX распаяна колодка USB 3.1 Gen 1 нового формата Type C (не путать с одноименным форматом порта), устройства для которой пока встречаются очень редко и обладают завышенной ценой. До недавнего времени такой разъем был прерогативой дорогих старших моделей материнских плат, теперь же, как мы видим, его встретить и на плате ценой в $120-130. Если бы еще и устройства с таким разъемом обладали умеренной ценой. Тот же Lian Li USB 3.1 Type-C Gen2/10G IO Ports Cable PW-IC01NH45 продается на том же Amazon за $22.49.
Ниже размещено восемь «лежачих» разъемов SATA3, также для организации подсистемы хранения данных можно задействовать расположенное в центре платы посадочное место M.2, которое рассчитано на устройства типоразмеров 2242, 2260, 2280 и 22110.
В нем будут работать, в том числе, PCIe SSD NVMe/AHCI и SATA SSD. При этом помним, что в процессорах AMD APU/Athlon Bristol Ridge количество линий PCIe 3.0, используемых для реализации M.2, урезано с четырех до двух. Иначе говоря, на полной скорости этот разъем будет работать только с процессорами линеек Ryzen.
Следует заметить, что расположены разъемы SATA3 таким образом, что массивная видеокарта, установленная в верхний PEG, не заблокирует их.
Как мы видим, радом с пластиковым корпусом M.2 на плате распаяна микросхема-переключатель («свитч») ASMedia ASM1480, которая отвечает за переключение портов SATA3 и M.2.
По нижнему краю платы мы обнаружим
Правый край платы не закрыт какими-либо кожухами.

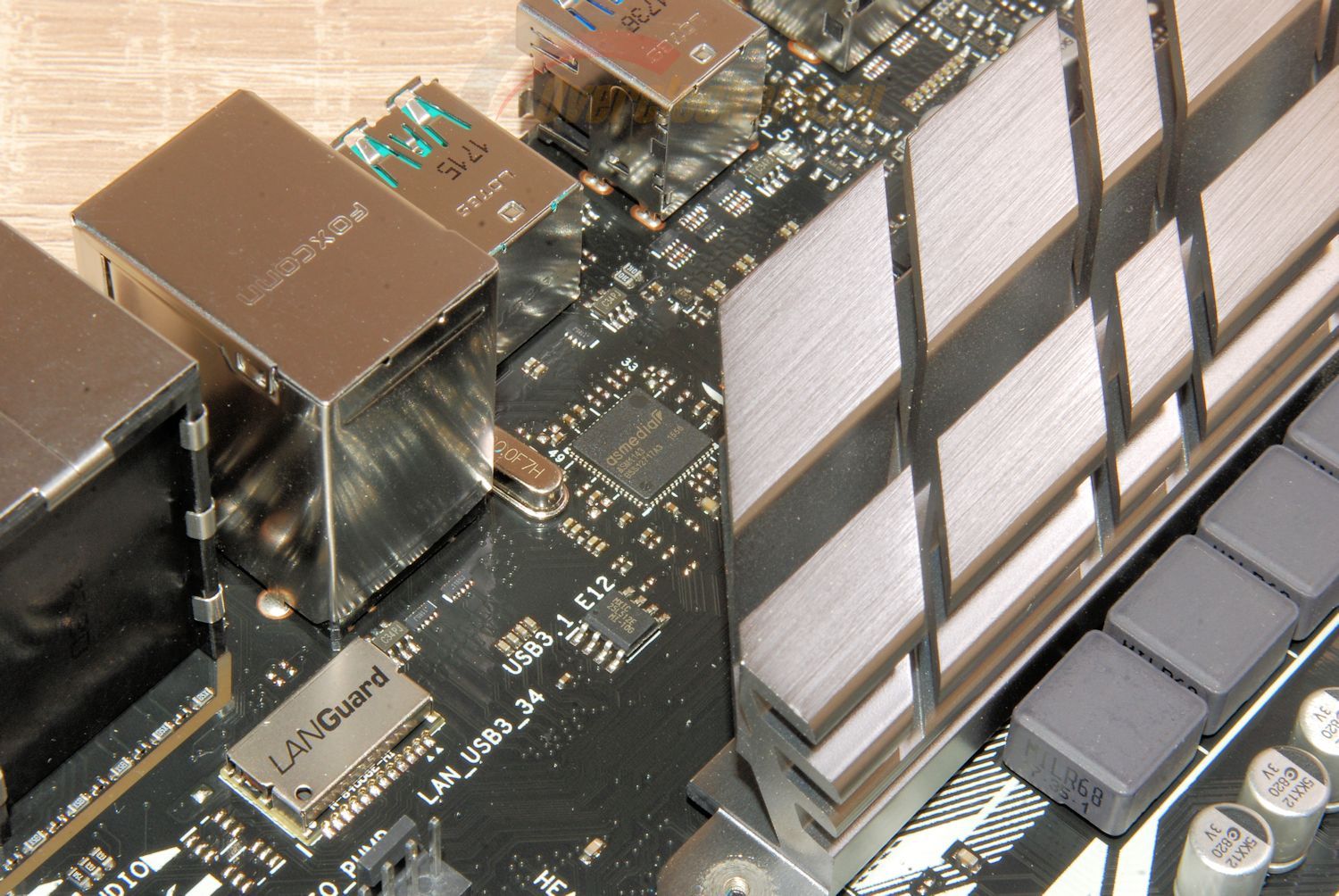

Здесь мы найдем сетевой гигабитный контроллер Intel i211AT, контроллер ввода-вывода (I/O) ITE IT8665E, контроллер светодиодной подсветки ASUS Aura, а также аудиотракт на базе контроллера Realtek ALC1220 в компании высококачественных конденсаторов Nichicon.
Аудиотракт отделен от остальной части платы участками текстолита, лишенными токопроводящих слоев, что должно снижать уровень электромагнитных наводок от остальных элементов платы.
Разъемы USB 3.1 Gen1 реализованы силами платформы AMD, а вот для работы портов USB 3.1 Gen2 инженеры ASUS разместили позади интерфейсной панели контроллер ASMedia ASM1143.
Данный контроллер автоматически подхватывается Windows 10, также реализованные им порты USB 3.1 Gen2 доступны в BIOS.
Процессоры AMD Socket AM4 существуют в двух версиях. Summit Ridge и будущие Pinnacle Ridge несут в себе 16 линий PCI-Express 3.0 для графики, 4 линии PCI-Express 3.0 для PCIe NVMe SSD и 4 линии PCI-Express 3.0 для подключения набора системной логики (либо периферии в ультра-компактных материнских платах, где набор системной логики не устанавливается).
Bristol Ridge и Raven Ridge имеют только 8 линий PCI-Express 3.0 для графики и 4 линии PCI-Express 3.0 для подключения набора системной логики (либо периферии в ультра-компактных материнских платах, где набор системной логики не устанавливается), но отличаются в числе линий PCI-Express 3.0 для PCIe NVMe SSD – две у первых и четыре у вторых.

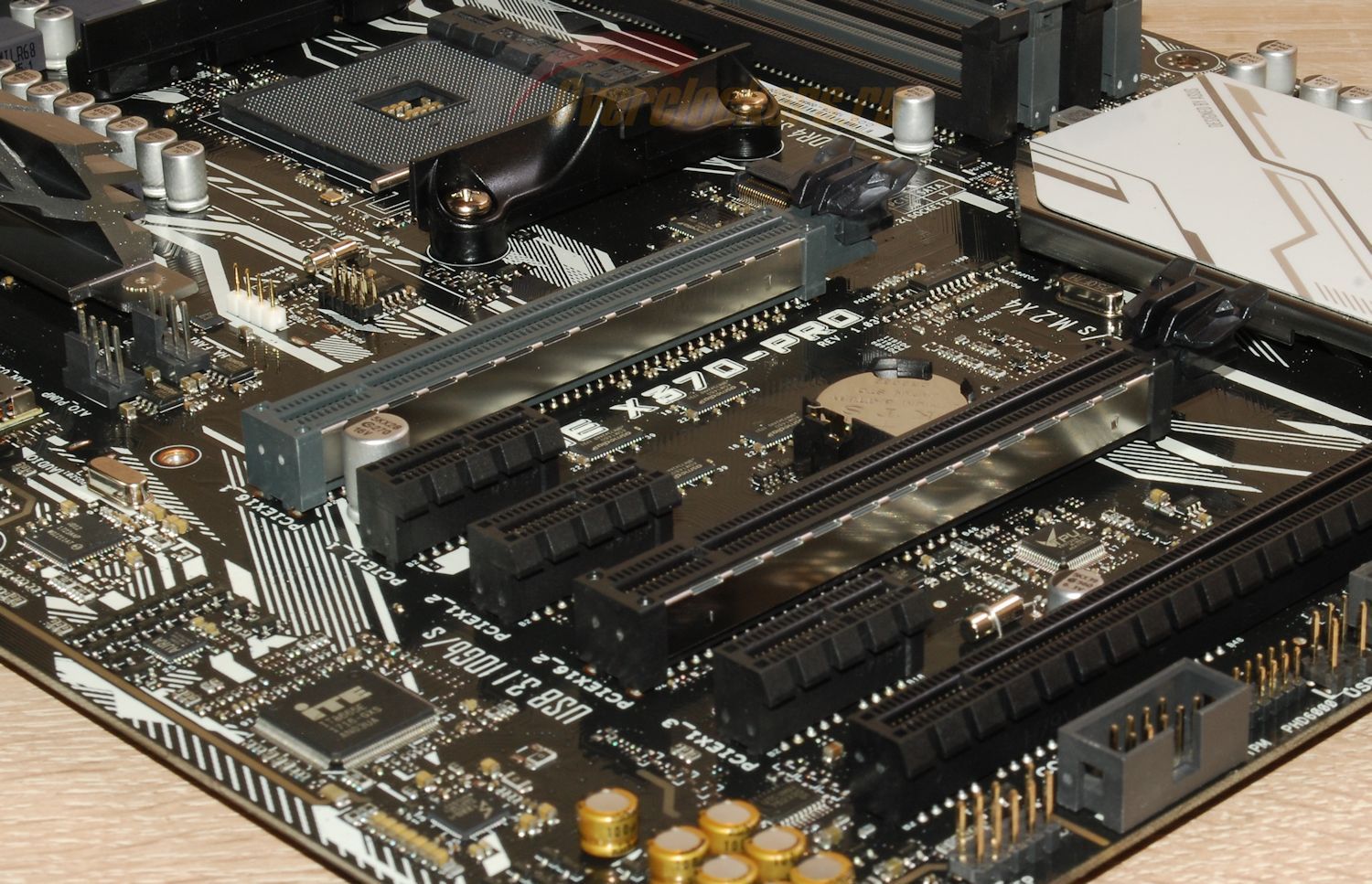

Инженеры ASUS реализовали в ASUS Prime X370-Pro исходили из этих нюансов: на плате распаяно три полноразмерных PEG, три PCIe x1 и одно посадочное место M.2.
Два верхних слота PEG получили специальную усиленную конструкцию ASUS SafeSlot, предотвращающую повреждение слотов при установке видеокарт с массивной системой охлаждения, обладающих большой массой.
Процессоры AMD Socket AM4 содержат всю инициализирующую логику, являясь полноценными самостоятельными SoC, не нуждающимися в наборе системной логики (по сути AMD X370 – это просто этакая микросхема-контроллер SATA и USB).
Соответственно, микросхема BIOS Winbond 25Q128FWSQ объемом 128 Мбит расположена поблизости от процессорного разъема – прямо под первым PEG. Рядом с нею распаяна колодка контактов для прямого подключения программатора при необходимости
Никаких диагностических средств на плате не имеется.
| Модель | ASUS Prime X370-Pro |
| Ссылка на сайт | Страница материнской платы на сайте производителя |
| Версия BIOS, с которой проводилось тестирование | 3803 от 26 января 2018 года |
| BCLK | Для процессоров Summit Ridge – отсутствует; Для процессоров Bristol Ridge – от 40 до 300 МГц с шагом 0.2 МГц |
| PCIe | Отсутствует |
| Оперативная память, МГц | Поддержка XMP (через активацию в BIOS Ai Overclock Tuner >> D.O.C.P.) Множители DDR4 для выставления частот 1333 / 1600 / 1866 / 2133 / 2400 / 2666 / 2733 / 2800 / 2866 / 2933 / 3066 / 3133 / 3333 / 3400 / 3466 / 3533 / 3600 / 3666 / 3733 / 3800 / 3866 / 3933 / 4000 / 4066 / 4133 / 4200 МГц |
| Множитель процессора CPU Core |
Как упрощенно напрямую, так и через FID/DID, фиксировано для всех ядер – до 63.75 с шагом 0.25; Управление SMT и количеством активных ядер |
| Напряжение CPU Core | – Положительной или отрицательной надбавкой до 0.50000 В с шагом 0.00625 В; – Фиксированное значение от 0.75 до 2.000 В с шагом 0.00625 В |
| Напряжение CPU NB/SoC | – Положительной или отрицательной надбавкой до 0.50000 В с шагом 0.00625 В ; – Фиксированное значение от 0.75 до 1.800 В с шагом 0.00625 В |
| Компенсация просадок напряжения (Load Line Calibration) | Доступна настройка и для CPU Core, и для CPU NB/SoC; Auto, от Level 1 до Level 5, доступ к частоте переключения фаз VRM (от 300 до 600 МГц с шагом 50 МГц) и лимиту тока |
| Напряжение оперативной памяти | Auto, от 1.200 до 1.800 В с шагом 0.005 В, слоты разбиты на две группы по четыре слота и для каждой напряжение задается отдельно (в разделе Extrenal Digi+ Power Control есть возможность задания VBoot) |
| Прочие напряжения | 1.05V SB, 2.5V SB, 1.8V PLL |
| Интерфейс BIOS | Графический, поддержка семи языков локализации, в том числе русского |
| Функциональность BIOS | Профили настроек (восемь в памяти BIOS плюс возможность сохранения и загрузки с накопителей USB, в том числе NTFS) и экспорт текущих настроек в txt-файл |
| Файловые системы, поддерживаемые BIOS для сохранения скриншотов и профилей настроек | Чтение – FAT16, FAT32, NTFS (exFAT не распознается); Запись – FAT16, FAT32 (exFAT не распознается, NTFS – отказ записи); Для прошивки BIOS можно выбрать в качестве источника любой накопитель, скриншоты и профили – только USB |
| Secure Boot | По умолчанию отключено |
Заводская версия 3803:
Модифицированная версия 3803:
Для тестирования ASUS Prime X370-Pro была собрана следующая система:
В штатном режиме ASUS Prime X370-Pro цепи питания процессора даже под интенсивной нагрузкой в виде Linpack с инструкциями AVX греются умеренно, не превышая границы ~50-55° C.
С разгоном – нюансы. Спасибо участнику конференции Overclockers.ru Prof, который в обсуждении одного из прошлых обзоров обратил внимание на искусственное ограничение, заложенное в BIOS системных плат AMD Socket AM4 в отношении уровня производительности под AVX-приложениями.
На рассматриваемой материнской плате его удалось обойти лишь посредством модифицированной версии BIOS, где открывается доступ к параметру Relax EDC throttling.
Как установить модифицированную версию BIOS? Не буду полностью пересказывать инструкцию, а просто адресую к ней в соответствующую тему по процессорам Ryzen в конференции (там же опубликована коллекция модифицированных BIOS для большого количества моделей ASUS, Gigabyte и MSI).
Единственный нюанс (и с этим уже к инженерам ASUS, почему они решили, что раз параметр скрытый, то не обязательно проверять его правильность) – для того, чтобы отключить ограничение, нужно его включить.
Нужны ли подобные ухищрения в практической эксплуатации? Тот же Linpack AVX – это сама по себе синтетическая нагрузка, недостижимая в реальных приложениях, а мы еще дополнительно отключаем ограничение именно для нее. На мой взгляд, особого смысла в них нет.
Но помимо доступа к этому ограничению, модифицированная прошивка включает огромнейшее количество иных параметров, вплоть до таких, суть которых неясна в принципе. Изначально они скрыты – «не положено по статусу» из маркетинговых соображений (и доступны на старших моделях материнских плат).
Среди прочего, например, можно найти возможность ручной настройки соответствия PStates (восемь уровней соответствия «множитель-напряжение») вместо простой надбавки напряжений или их фиксированных значений. Любители особо тонкой подстройки системы в разгоне (с избытком свободного времени и желания на эксперименты) однозначно оценят. Несколько охлаждает энтузиазм то, что некоторые параметры нерабочие.
Теперь приступим к разгону. Скажу сразу: при хорошем разгоне восьмиядерного Ryzen с высоким значением CPU VCore (более ~1.4 В) цепь питания процессора можно запросто «поджарить» в процессе стресс-тестов, необходим обдув.
Впрочем, если у вас процессорная система охлаждения оснащена вентилятором, который расположен так, что часть потока воздуха от него попадает на радиатор фаз CPU Vcore,…
… то этого достаточно для сохранения умеренных температур.
Сам по себе разгон оказался очень даже неплохим, на мой взгляд:
Из видимых недостатков – иногда материнская плата «залипает». По неясным причинам перестают меняться какие-то разгонные настройки, хотя визуально все работает (судя по всему – субтайминги).
Обнаруживается это по тому, что плата в процессе разгона не всегда восстанавливает стабильность даже при откате к заведомо рабочим значениям параметров. Приходится снимать батарейку на некоторое время, обычное замыкание перемычки не помогает (все настройки можно сохранить в профиль, а затем восстановиться с него).

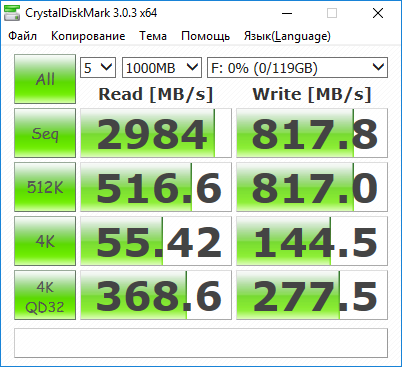

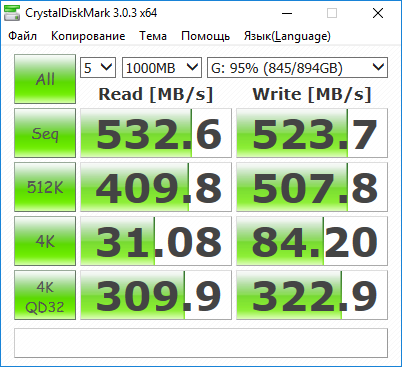

Тестирование SATA 6 Гбит/с – Toshiba OCZ Trion 150 960 Гбайт. Тестирование M.2 PCIe – Samsung SM961 128 Гбайт. Тестирование USB – Toshiba OCZ Trion 150 960 Гбайт через адаптер SATA>USB JMicron JMS578.
По итогам теста можно сказать, что компания ASUS не стала пользоваться заработанной моделью ASUS Prime X370-Pro репутацией. Никаких видимых «оптимизаций» в сравнении с бывшим у меня в прошлом году образцом не обнаружилось (не убраны даже изначально незадействованные пустующие контактные площадки в цепях питания процессора).
Все те же нюансы в виде повышенного нагрева цепей питания ЦП при разгоне старших Ryzen с использованием высоких значений напряжения, отсутствие мониторинга температуры цепей питания CPU, слегка подтормаживающий интерфейс BIOS, искусственные ограничения в управлении оборотами вентиляторов, возникающие иногда «залипания» настроек. Но – с другой стороны – нет всего того, что будет бесполезно большинству пользователей, нацеленных на практичность: избыточной подсветки, декоративных пластиковых кожухов и накладок на радиаторах, звучных названий, двух-трех-четырех M.2, требующих дополнительных контроллеров и разводки.
Строгий и в то же время разумный минимализм, в целом неплохая приспособленность под разгон (а при желании – модифицированные версии BIOS с некоторым набором дополнительных настроек, изначально доступных лишь в старших моделях), «имиджевый» набор системной логики AMD X370 – и все это за достаточно разумную цену.
