Дополнено:
– Добавлен раздел «Дубль два: разгон Intel Core i5-8600K».
Лаборатория Overclockers.ru продолжает изучение сегмента материнских плат, основанных на наборе системной логики Intel Z370 и предназначенных для процессоров Intel Core i в конструктиве LGA 1151 (v2).
После знакомства с Gigabyte Z370XP SLI, по сути наиболее оснащенной бюджетной версией Gigabyte на базе Intel Z370, мы протестируем системную плату, занимающую более высокое положение в модельном ряду компании. Она относится к имиджевой серии Aorus и стоит примерно на 15% больше.
| Модель | Gigabyte Z370 Aorus Gaming 3 |
| Ссылка на сайт | Страница материнской платы на сайте производителя |
| Средняя цена*, руб. | ~11 000 |
| Процессоры | Intel Core i3, Core i5, Core i7 В исполнении LGA 1151-v2 |
| Набор системной логики | Intel Z370 |
| Оперативная память | 4 x DDR4 разъема DIMM До 64 Гбайт (небуферизованной, не-ECC и ECC) Поддержка двухканального режима и Intel X.M.P. Поддержка DDR4 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200(O.C.) / 3000(O.C.) / 2800(O.C.) / 2666 / 2400 / 2133 МГц |
| Аудио | Realtek ALC1220 (до 8 каналов) |
| Сеть | 1 x Rivet Networks Killer E2500 (10/100/1000 Mbit) |
| Слоты расширения | 1 слот PCI Express x16 3.0**, физически как x16 1 слот PCI-Express x16 3.0 физически как х8 4 слота PCI Express x1 3.0 |
| Поддержка графических тандемов | AMD CrossFire |
| Дисковая подсистема | - 6 х SATA 6 Гбит/с Поддержка ACHI, NCQ, RAID 0, RAID 1, RAID 0+1, Intel Optane 1 х M.2 2242/2260/2280/22110 PCIe 3.0 x4 и SATA 6 Гбит/с 1 х M.2* 2242/2260/2280 PCIe 3.0 x4 |
| USB | 2 порта USB 3.1 Gen2 (Type A и Type C, оба на задней панели платы) - 7 портов USB 3.1 Gen1 (1 разъем на плате для подключения 2 портов и один Type C, 4 порта на задней панели платы) - 6 портов USB 2.0 (2 разъема на задней панели платы, 2 разъема на плате для подключения 4 портов) |
| Разъемы и прочая функциональность на материнской плате | 1 x 24-pin ATX 1 x 8-pin ATX 12V 6 x SATA 6 Гбит/с 1 разъем USB 3.1 Gen1 Type C 2 разъема для подключения вентиляторов системы охлаждения процессора (2 х 4-pin) 2 разъема для подключения дополнительных вентиляторов (2 х 4-pin) 1 разъем для подключения СЖО (4-pin) 1 колодка лицевой панели корпуса 1 колодка аудиоразъемов корпуса 2 колодки USB 2.0 для подключения 4 портов 1 колодка USB 3.1 Gen1 для подключения 2 портов 1 колодка TPM перемычка сброса настроек CMOS 4 разъема для подключения светодиодной подсветки |
| Разъемы и прочая функциональность на задней панели | 1 разъем PS/2 для подключения мыши или клавиатуры 4 порта USB 3.1 Gen1 кнопка включения профиля автоматического разгона HDMI 1.4b 2 порта USB 3.1 Gen2 (Type A и Type C) 2 порта USB 2.0 1 сетевой порт RJ-45 6 аудиоразъемов |
| Контроллер I/O | ITE IT8686E |
| BIOS | Две несъемных микросхемы флеш-памяти по 128 Мбит каждая; AMI EFI BIOS; Поддержка многоязычной локализации интерфейса (русский присутствует) |
| Размеры, мм | 305 х 244 |
| Форм-фактор | ATX |
В качестве упаковки используется картонная коробка, оформленная в стиле Gigabyte Aorus, без каких-либо дополнительных украшений и дополнений вроде ручки.
Комплектация – типична для среднеценового класса:
Плата выполнена в общем стиле Aorus.
Декоративная подсветка имеется, но в минимальной реализации: цепочка светодиодов вдоль аудиотракта с тыльной стороны платы
И под радиатором набора системной логики.
Помимо встроенной в плату подсветки, имеется два блока для подключения внешней светодиодной подсветки. Один в правом верхнем углу:
Второй – по нижнему краю, ближе к левому углу платы.
Трехконтактные разъемы с маркировкой VDC рассчитаны на подключение подсветки с питающим напряжением как +5В, так и +12 В. Соответствующие перемычки расположены рядом с разъемами.
При подключении подсветки необходимо проверять правильность установки перемычки. Пятиконтактные – для GRBW-лент. Также при активации в BIOS платы XMP-профиля загораются светодиоды, подсвечивающие надпись «XMP» на текстолите.
Управление подсветкой можно осуществлять как из среды операционной системы Windows (для чего необходимо установить два фирменных приложения – Gigabyte APP Center и Gigabyte Ambient LED)…
Так и из BIOS материнской платы.
На всякий случай: разъем LED_C1 не «выход», а «вход» - к нему подключается внешнее питание (величина напряжения +5 В) для включения подсветки платы без необходимости полной сборки системы – для установки платы на витрине, демонстрационном/выставочном стенде и т.д.

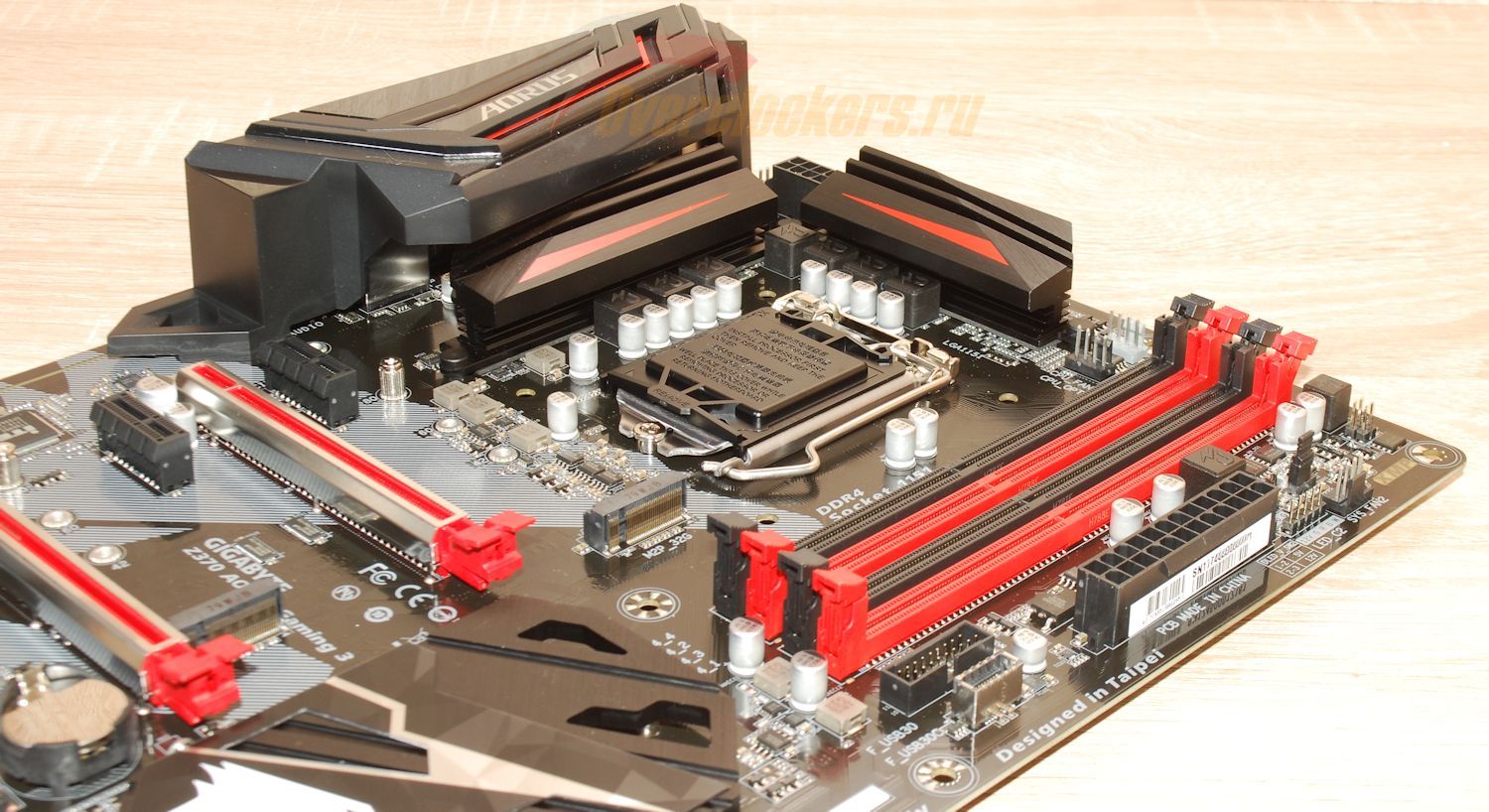

На самой плате установлено три радиатора. Радиатор, установленный на микросхеме набора системной логики Intel Z370, в сути – довольно толстая металлическая пластина с декоративными прорезями и накрытая пластиной из пластика. Крепление осуществляется с помощью четырех подпружиненных винтов.

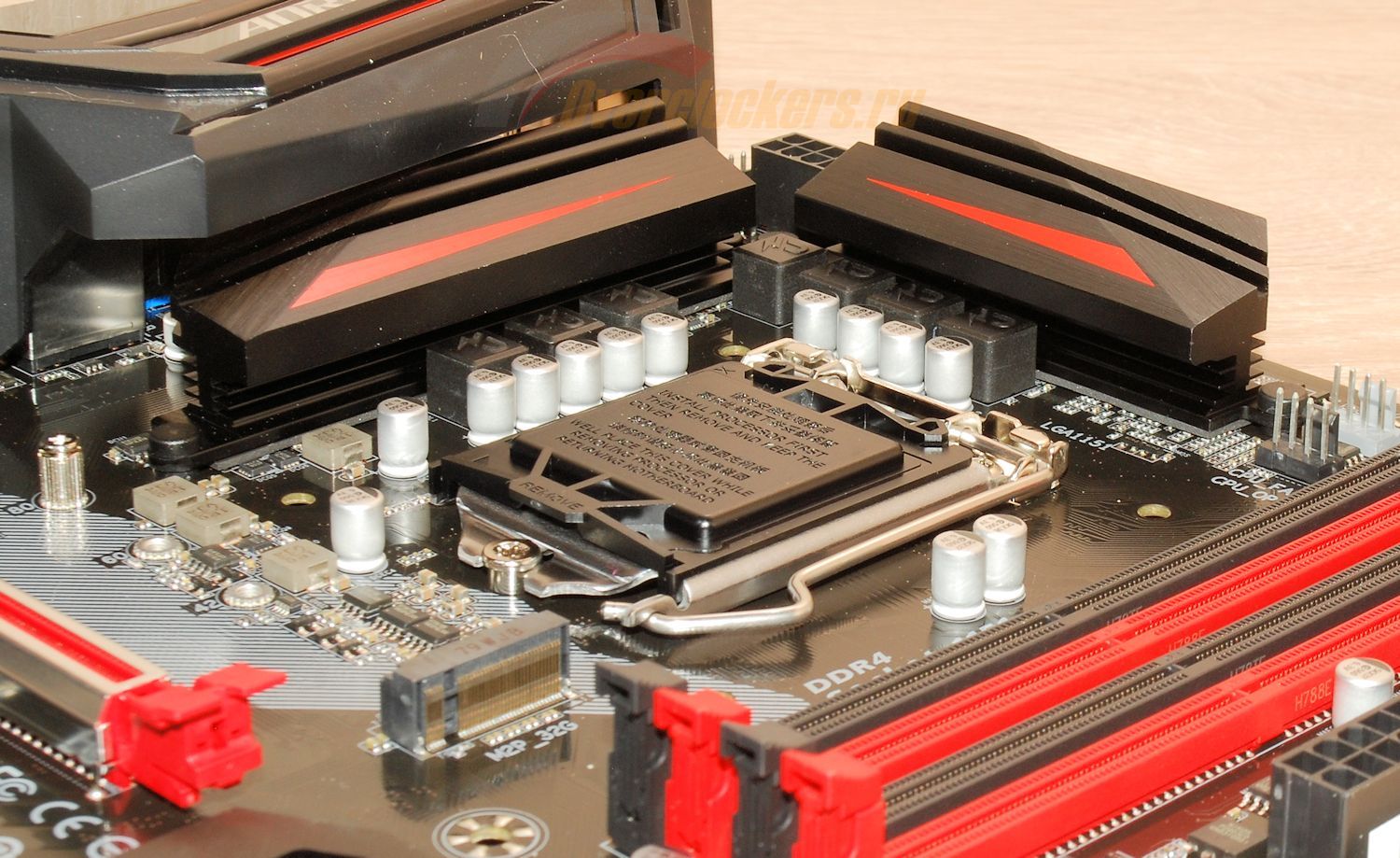

На подсистеме питания процессора установлены два отдельных, не контактирующих друг с другом. Их крепление довольно необычное и редко встречается: фиксатор с гвоздиком-распоркой.

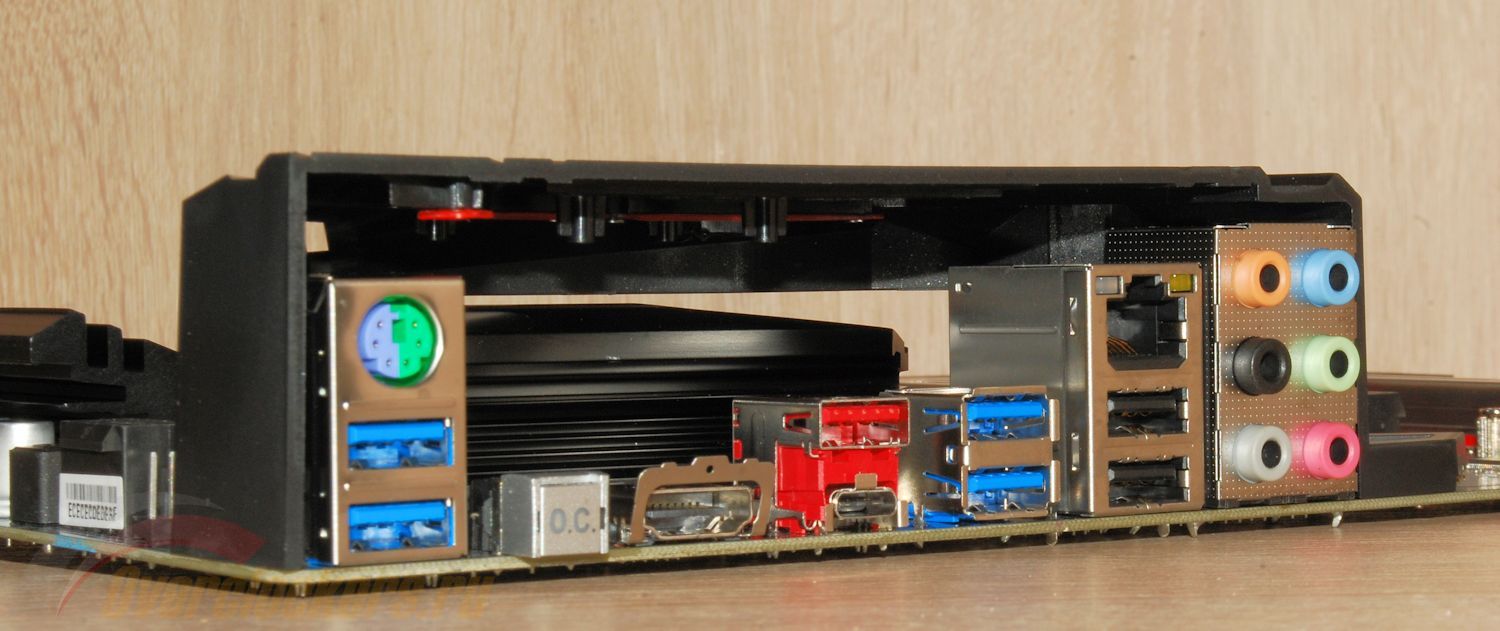

Пластиковый кожух на задней интерфейсной панели платы – это просто кожух, под ним ничего нет.
Расположение отверстий для крепления систем охлаждения процессора полностью совпадает с предыдущими поколениями LGA115*. Системе охлаждения процессора необходимо вписываться в следующие габариты:
Для подключения вентиляторов на плате установлено пять четырехконтактных разъемов, два из которых – процессорные.
Размещение на плате дополнительных разъемов неравномерное: один размещен в левом верхнем углу около восьмиконтактного разъема дополнительного питания ATX, два разъема – над процессорным разъемом со смещением вправо, один разъем размещен в правом верхнем углу, еще один – в правом нижнем углу платы.
Все разъемы для вентиляторов снабжены контроллерами Nuvoton 3947S, а потому регулировка уровня оборотов доступна не только для четырехконтактных ШИМ-вентиляторов, но и старых трехконтактных.

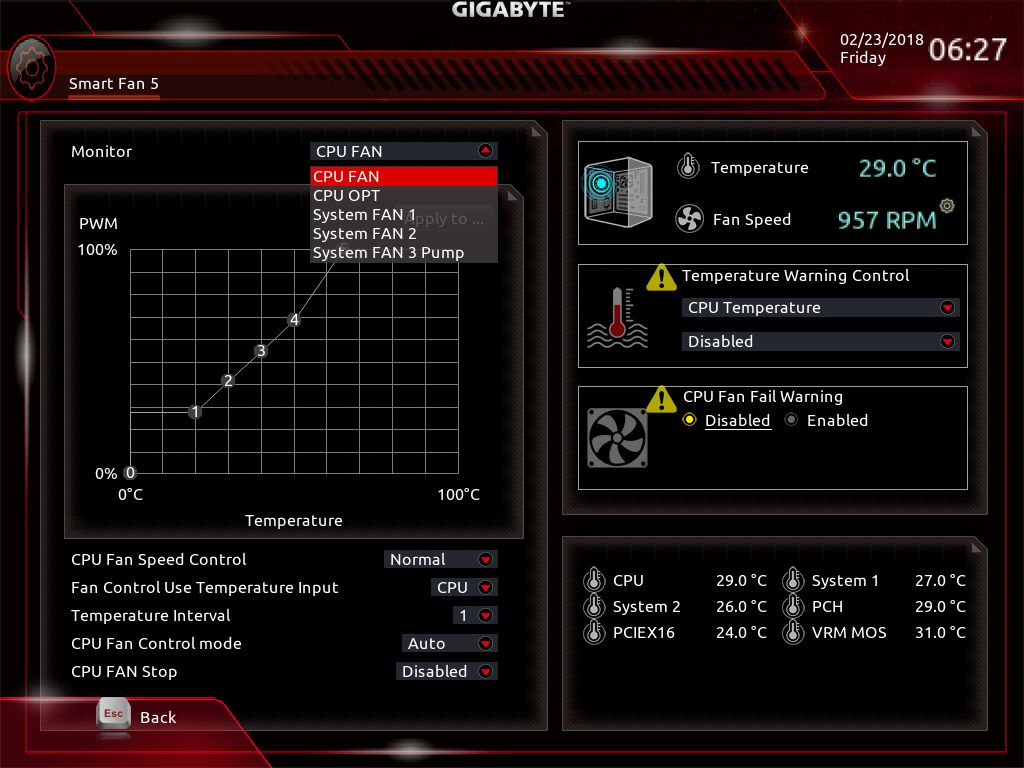

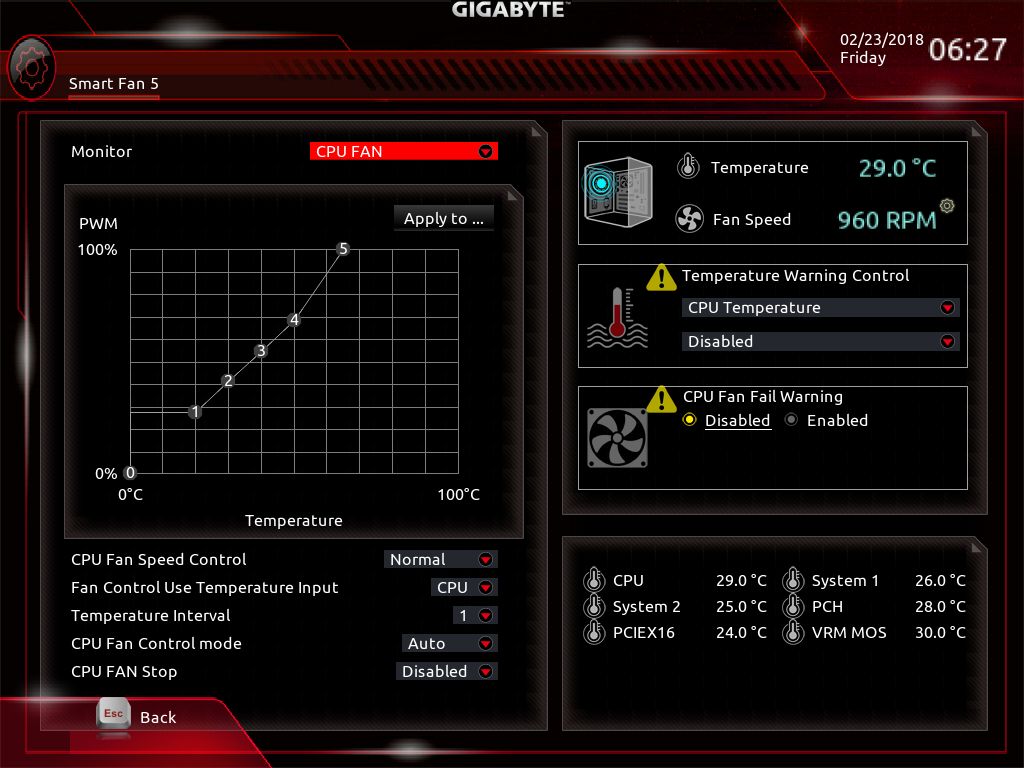

Все параметры регулировки оборотами доступны в BIOS материнской платы в разделе Smart Fan 5. Для настройки поведения вентиляторов в BIOS доступны три готовых профиля («Нормальный», «Тихий», «Полная скорость») и один настраиваемый вручную.
Вентиляторы при соответствующей настройке могут останавливаться полностью (как трех-, так и четырехконтактные, проверено на Zalman ZP1225BLM, Thermalright TY-143, Thermalright TY-140, ExeGate 9225M12B/UV3, BitFenix Spectre 120mm, Arctic Cooling F9, Scythe SY9225SL12M-P, при этом для четырехконтактных вентиляторов необходимо выбрать опцию «Voltage», а чтобы не появлялись предупреждения о неработающем вентиляторе, нужно отключить контроль за оборотами посредством параметра «*** FAN Stop»).

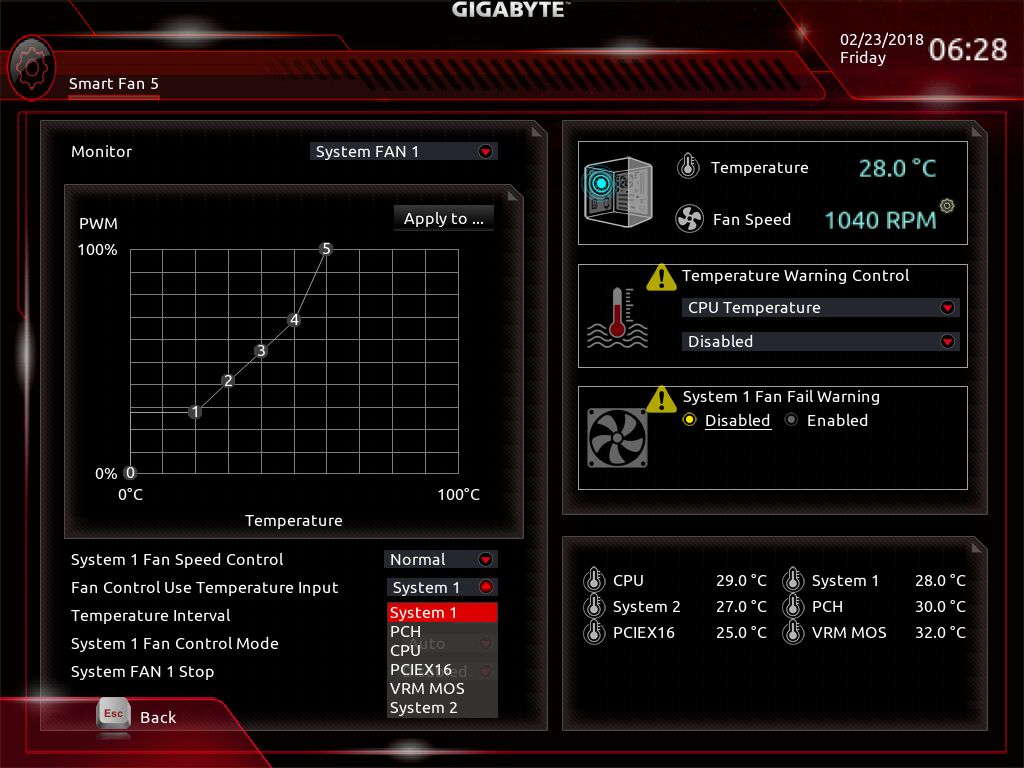

Для каждого из разъемов (в том числе процессорного) можно задать температурный датчик, от показаний которого будет работать регулировка оборотов. Доступны CPU (в кристалле процессора), PCH (в кристалле набора системной логики), PCIEX16 (датчик около первого слота PEG), VRM MOS (температура мосфетов в фазах напряжения CPU VCore), System2 (где-то на плате). На графиках доступно шесть уровней – от «0» до «5». При этом уровень «5» всегда соответствует максимальному уровню оборотов, его можно лишь сдвигать влево-вправо, тем самым задавая температуру его включения. Таким образом, инженеры Gigabyte заблокировали возможность абсолютного отключения вентилятора даже при перегреве.
Любые изменения, произведенные пользователем, вступают в силу сразу (с задержкой в несколько секунд), никаких промежуточных сохранений настроек и перезагрузок не требуется.

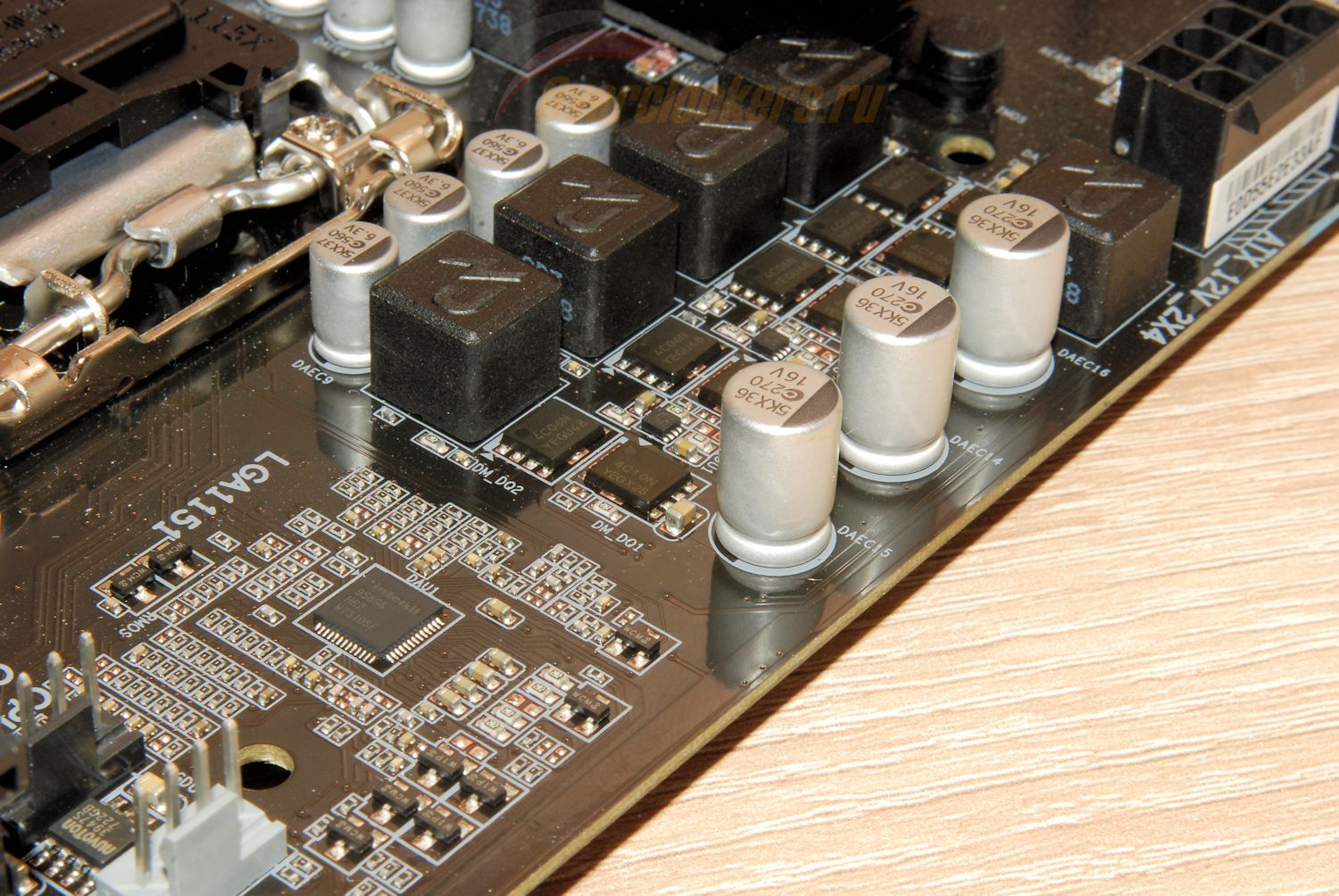

Архитектура процессоров Intel в исполнении LGA 1151 подразумевает подведение к процессору четырех питающих напряжений – CPU VCore, iGPU (VAXG), VCCIO и VCCSA. Основными являются первые два и на для их формирования реализованы два преобразователя: на 4 (VCore) и 2 фазы (VAXG).
Эта конфигурация является предельной для используемого ШИМ-контроллера Intersil ISL95866. В качестве силовых элементов применены мосфеты NTMFS4C10N и NTMFS4C06N производства ON Semiconductor – по два в каждой из фаз VCore и по одному в каждой из фаз VAXG.
За формирование напряжений VCCSA и VCCIO отвечают два отдельных преобразователя, размещенных под процессорным разъемом и не накрытых радиатором (да они и не нуждаются в нем – слишком незначителен нагрев).
Однофазное питание памяти работает под управлением ШИМ-контроллера Richtek RT8120D, в роли силовых элементов здесь применены обычные транзисторы – три ON Semiconductor NTMFS4C06N.
Могу заметить, что подсистема питания в точности соответствует ранее протестированной Gigabyte Z370XP SLI.
Количество слотов памяти четыре. Слоты оснащены классическими защелками с обеих сторон, однако проблемой это не является: первым идет слот PCIe x1, а потому при установке длинномерных видеокарт с толстыми силовыми пластинами систем охлаждения в слот PEG защелки не будут заблокированы.
На официальном сайте Gigabyte приводится очень большой список частот памяти (до 4000 МГц включительно), но все значения свыше 2666 МГц сопровождаются отметкой «O.C.», что означает режима разгона. Это полностью соответствует спецификациям Intel на процессоры Coffee Lake: максимальная частота памяти составляет 2666 МГц, для более высоких значений есть множители, но их работоспособность не гарантируется. Причем по факту в BIOS материнской платы есть множители вплоть до 8300 МГц. Допускается установка до 64 Гбайт памяти.

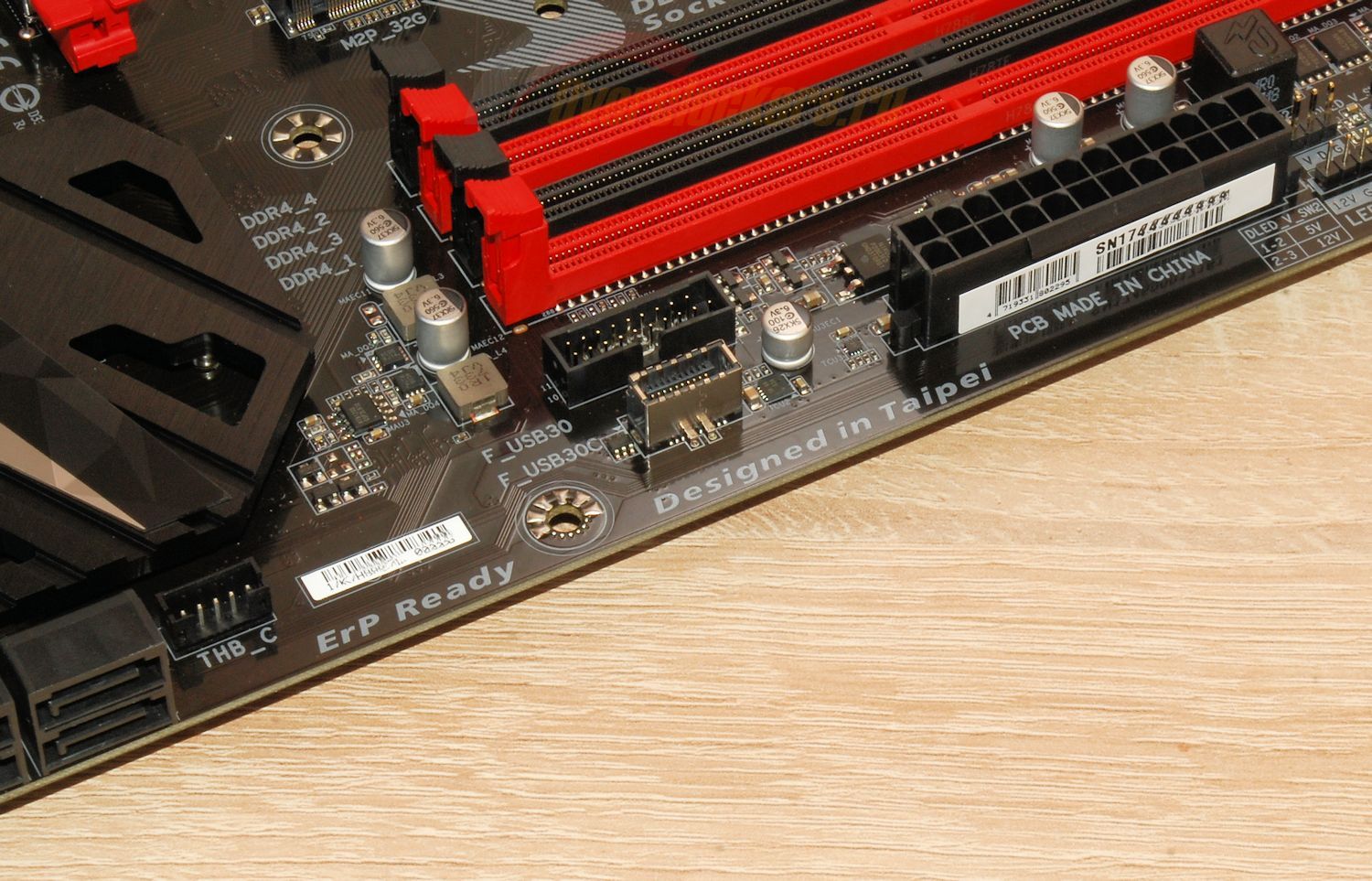

Под разъемом основного питания ATX расположено сразу две колодки интерфейса USB, одна из них – уже привычная 20-контактная колодка USB 3.1 Gen1 (переименованный некоторое время назад USB 3.0). Вторая – тоже колодка USB 3.1 Gen1, но выполненная в новом форм-факторе.
Непривычный пока Type-C (не путать с «овальным» Type-C, используемым, например, в мобильных телефонах) встречается довольно редко и до недавнего времени был прерогативой дорогих старших моделей материнских плат. Но если теперь мы этот разъем видим и на достаточно дешевых платах, то вот устройства с этим типом подключения не из дешевых. В прошлых обзорах я упоминал о Lian Li USB 3.1 Type-C Gen2/10G IO Ports Cable PW-IC01NH45 стоимостью порядка $20, ныне этот кабель даже подорожал и теперь продается на том же Amazon уже за $22.49.
И 20-контактная колодка и колодка Type-C разъема реализованы благодаря возможностям Intel Z370, дополнительные контроллеры не используются.
В правом нижнем углу платы мы найдем четыре SATA3, ориентированных параллельно плоскости платы («лежачие» разъемы) и колодку THB_C, которая предназначена для подключения дополнительной панели Gigabyte Thunderbolt. Еще два SATA3 расположены в самом углу и уже перпендикулярно к плоскости платы.
Также, помимо шести SATA3, для построения подсистемы хранения данных на Gigabyte Z370 Aorus Gaming 3 имеется два посадочных места M.2.
Одно (ближнее к процессорному разъему) допускает установку как PCIe, так и SATA SSD (при этом отключается разъем SATA3_0) типоразмеров 22 х 24 мм, 22 х 60 мм, 22 х 80 мм и 22 х 110 мм, а второе (расположенное между слотами PEG) – только PCIe и лишь типоразмеров 22 х 24 мм, 22 х 60 мм и 22 х 80 мм.
По нижнему краю платы мы обнаружим:
Правый край платы не закрыт какими-либо кожухами.
«Конденсаторы WIMA FKP2 широко используются в системах Hi-Fi премиум-класса. Добавление этого в эксклюзивную аудиосистему AORUS AMP-UP позволяет сделать идеальное встроенное звуковое решение для самых требовательных аудиофилов». Gigabyte (c)
При этом компания не отказалась от конденсаторов Nichicon, а аудиоконтроллер Realtek ALC1220 (с интегрированным усилителем) поместила под металлическую крышку. Попутно аудиотракт отделен от остальной части платы участками текстолита, лишенными токопроводящих слоев, что должно снижать уровень электромагнитных наводок на аудиотракт от остальных элементов платы.
Тем не менее, упрощение в сравнении со старшими платами имеется: аудиоразъемы задней интерфейсной панели не позолоченные.
Но вот в роли сетевого контроллера установлен не традиционное для данного ценового сегмента решение Realtek, а Rivet Networks Killer E2500.
Портов USB 2.0 не имеется совсем, все шесть портов USB 3.1 Gen1 реализованы силами набора системной логики Intel Z370, порты USB 3.1 Gen2 работают благодаря контроллеру ASMedia ASM3142 (размещен за интерфейсной панелью), который подключен к набору системной логики Intel Z370 двумя линиями PCIe версии 3.0.
На плате установлено шесть слотов PCI-Express:
Оба PEG подключены к процессору и используют его линии PCI-Express 3.0. Если использовать только верхний PEG, то в этом разъеме будут доступны все 16 линий. Если задействовать второй PEG, то первый PEG переключается в режим x8 (второй PEG – всегда в режиме x8), за переключение линий отвечает группа из четырех микросхем-переключателей NXP L040838. Четыре PCI-Express x1 3.0 подключены к набору системной логики Intel Z370.
Первый и второй слоты PEG оснащены металлическими кожухами, которые имеют свои собственные точки крепления к плате. Этот прием помогает слотам на материнской плате лучше выдерживать нагрузки от тяжелых видеокарт с массивно системой охлаждения.
Также на Gigabyte Z370 Aorus Gaming 3 имеется два посадочных места M.2. Ближнее к процессорному разъему посадочное место допускает установку как PCIe (AHCI и NVMe, PCIe 3.0 x4), так и SATA (AHCI) SSD типоразмеров 22 х 24 мм, 22 х 60 мм, 22 х 80 мм и 22 х 110 мм. При установке SATA M.2 SSD отключается разъем SATA3_0. Расположенное между слотами PEG посадочное место M.2 – только PCIe 3.0 x4 типоразмеров 22 х 24 мм, 22 х 60 мм и 22 х 80 мм.
Intel не стала следовать примеру AMD, которая всю инициализирующую логику в Socket AM4 поместила в процессор, а потому микросхемы флеш-памяти все также размещены около набора системной логики.
Традиционно для Gigabyte это две несъемных микросхемы MXIC 25L128 объемом 128 Мбит каждая, используемые в рамках фирменной технологии Gigabyte DualBIOS. Данная технология подразумевает то, что в случае какого-либо сбоя и повреждения содержимого основной микросхемы BIOS, пользователь все равно сможет запустить плату. Правда, должен сохраняться в целостности загрузчик в основной микросхеме. Штатное переключение между микросхемами самим пользователем компанией Gigabyte не предусмотрено, как нет и светоиндикации активной в текущей момент микросхемы.
На плате, согласно ее ценовому сегменту, нет ни индикатора POST-кодов, ни устанавливаемого Gigabyte блока светодиодов, поочередно загорающихся и гаснущих при запуске.
| Модель | Gigabyte Z370 Aorus Gaming 3 |
| Ссылка на сайт | Страница материнской платы на сайте производителя |
| Версия BIOS, с которой проводилось тестирование | F5d за 22 января 2018 года |
| BCLK | От 80 до 500 МГц с шагом 0.01 МГц |
| Оперативная память, МГц | Поддержка XMP Множители для DDR4 от 800 до 8300 МГц, в том числе 1866 / 1900 / 2000 / 2100 / 2133 / 2200 / 2266 / 2300 / 2400 / 2500 / 2533 / 2600 / 2666 / 2700 / 2800 / 2900 / 2933 / 3000 / 3066 / 3100 / 3200 / 3300 / 3333 / 3400 / 3466 / 3500 / 3600 / 3700 / 3733 / 3800 /3866 / 3900 / 4000 / 4100 / 4133 / 4200 Тайминги задаются как единообразно, так и по каналам раздельно |
| Множитель процессора CPU Core |
От 8 до 127 с шагом 1 |
| Напряжение CPU Core | – положительной или отрицательной надбавкой с шагом 0.005 В до 0.300 В – фиксированное значение от 0.60000 до 1.80000 В с шагом 0.005 В |
| Напряжение интегрированного графического ядра CPU (VAXG) | фиксированное значение от 0.60000 до 1.50000 В с шагом 0.005 В |
| Напряжение CPU VCCIO | фиксированное значение от 0.80000 до 1.50000 В с шагом 0.01 В |
| Напряжение CPU VCCSA | фиксированное значение от 0.80000 до 1.50000 В с шагом 0.01 В |
| Компенсация просадок напряжения CPU Internal AC/DC (LoadLine Calibration) | Auto, Extreme, Turbo, Performance, Power Saving |
| Компенсация просадок напряжения CPU Core (LoadLine Calibration) | Auto, Standard, High, Turbo |
| Компенсация просадок напряжения CPU VAXG (LoadLine Calibration) | Auto, Standard, High |
| Напряжение оперативной памяти | Auto, от 1.200 до 1.800 В с шагом 0.005 В |
| Прочие напряжения | VCC Substained, VCCPLL, VCCPLL OC, CPU Core PLL Overvoltage, Ring PLL Overvoltage, GT PLL Overvoltage, SA PLL Overvoltage, MC PLL Overvoltage |
| Интерфейс BIOS | Графический, поддержка пятнадцати языков локализации, в том числе русского |
| Функциональность BIOS | Профили настроек (восемь в памяти BIOS плюс возможность сохранения и загрузки с накопителей SATA и USB) |
| Файловые системы, поддерживаемые BIOS для сохранения скриншотов и профилей настроек | Скриншоты: только USB и FAT16/32 Профили настроек BIOS: USB и SATA с FAT16/32 Файловая система NTFS не поддерживается |
| Secure Boot | По умолчанию отключено |
«Заводская» версия BIOS – F3. Произведено обновление до F5d (наиболее новой версии из официально доступных на момент тестирования).
Тестирование Gigabyte Z370 Aorus Gaming 3 проводилось на следующей конфигурации:
Выше уже отмечалось, что VRM рассматриваемой платы идентичен протестированной ранее Gigabyte Z370XP SLI, а потому и поведение модели совершенно аналогично: работающий в штатном режиме Intel Core i7-8700K в связке с DDR4-2133 при отсутствии направленного обдува цепей питания процессора запросто прогревает их свыше психологической отметки в сотню градусов Цельсия.
Отмечу, что Linpack нагружает систему, как это не может сделать ни одно реальное приложение. Но речь идет о штатном режиме, а это значит, что материнская плата лишена серьезного «запаса» для разгона. Только интенсивный обдув, иначе возникает риск ее повреждения.
Аналогично, как и при экспериментах с Gigabyte Z370XP SLI, пришлось «упрощать» процессор: были отключены два ядра из шести и Hyper Threading.
Этакий аналог Intel Core i3-8350K, только с объемом кэша L3 не 8, а 12 Мбайт. Интересно, что в данном случае мне не довелось столкнуться с характерной для плат Gigabyte ошибкой, когда при неудачных настройках в разгоне плату «переклинивает» и она начинает запускаться с резервной микросхемы BIOS. Зато встретилась новая: иногда уровень производительности не соответствует должному, хотя диагностическое программное обеспечение выдает те частоты процессора и памяти (с таймингами), которые выставлены в настройках.
Тестирование SATA 6 Гбит/с – Toshiba OCZ Trion 150 960 Гбайт. Тестирование M.2 PCIe – Samsung SM961 128 Гбайт. Тестирование USB – Toshiba OCZ Trion 150 960 Гбайт через адаптер SATA>USB JMicron JMS578.
Через сутки после публикации ко мне приехал Intel Core i5-8600K (батч – L743D420). Как оказалось, из крайности в крайность: от довольно посредственных по частотному потенциалу экземпляров i7-8700K к очень хорошему в разгоне образцу i5-8600K.
В штатном режиме данный процессор потребовал меньшее напряжение, что в итоге привело к более скромному нагреву VRM: без какого-либо обдува температура упала со 104°C до 82°C.
А после двух подряд прогонов теста Corona 1.3 Benchmark, относящегося к цепям питания более щадяще, фиксировались 54°C.
Первый пробный разгон процессора до 5000 МГц при напряжении 1.3 В (фактическом по мультиметру) без разгона памяти – температура быстро взлетела до 116° C, тест был прерван.
На радиаторы цепей питания был положен 80 мм вентилятор, подключенный к SYS_FAN1. В BIOS материнской платы Gigabyte Z370 Aorus Gaming 3 в качестве источника температуры SYS_FAN1 был указан датчик VRM_MOS:
После этого эксперименты с разгоном продолжались.
По процессору были достигнуты 5100 МГц при напряжении VCore 1.36 В (фактическом, по мультиметру; программный мониторинг плавает и занижает на 0.04-0.08 В). Предел ли это для данного экземпляра i5-8600K – пока неясно, но это очень хороший результат, учитывая, что новый подопытный не подвергался «скальпированию».
Оперативная память стабильно заработала на частоте 3600 МГц с таймингами 16-16-16 при 1.35 В. На частоте 3733 МГц (даже с более высокими таймингами) через 25-30 минут начинают вылетать ошибки в LinX и в других продолжительных тестах. Напряжения VCCIO и VCCSA составляли 1.06 В и 1.12 В соответственно. Отметим, что полученный результат не является пределом для данного комплекта ОЗУ.
Как мы можем видеть, процессор проходит практически по грани включения «троттлинга», но все же он не включается. А вот температура цепей питания CPU доходит до 90°C, что еще раз наглядно показывает: обдув при работе с тяжелыми приложениями жизненно необходим.
Для сравнения, на втором проходе более простого теста Corona 1.3 Benchmark температура цепей питания процессора без их принудительного обдува дошла до 73°C. И в закрытом корпусе с плохой циркуляцией воздуха температура запросто может уйти за 80 градусов.
В комментариях просили привести список настроек, при которых достигнут данный разгон:
Итак, разгон вышел очень достойный, но заслуга в этом принадлежит удачному экземпляру процессора Intel Core i5-8600K.
Gigabyte Z370 Aorus Gaming 3 – еще одна материнская плата начального уровня. Как и протестированная ранее Gigabyte Z370XP SLI, она не рассчитана на серьезный разгон шестиядерных процессоров Intel в исполнении LGA 1151. Да и в штатном режиме под интенсивными нагрузками ей будет не очень комфортно. Бюджетный ПК с умеренным разгоном на базе Core i3-8350K и недорогой оперативной памяти – вот удел этой модели (либо брать i7-8700K и обходиться «скриншотным» разгоном, избегая серьезных тестов).
По оснащению Gigabyte Z370 Aorus Gaming 3 уступает Gigabyte Z370XP SLI: два слота PEG вместо трех, нет поддержки технологии SLI, чуть меньше портов USB, иначе размещены разъемы SATA. Но ценник при этом выше: ~11 000 против ~9 500 рублей (на момент написания данного материала) – чуть больше подсветки на плате плюс громкое имя Aorus против лучшего оснащения. Что выбираем?
По итогам обзора материнская плата Gigabyte Z370 Aorus Gaming 3 получает награду:
