Лаборатория продолжает цикл материалов, посвященных графическим ускорителям GeForce GTX 1070 Ti.
На очереди продукт компании Inno3D. Данный производитель всегда мог удивить моделями, отличными от привычного дизайна, среди которых были и однослотовые видеокарты, и версии с предустановленными СЖО. Одну из вершин в иерархии бренда занимают решения серии iChill с системами охлаждения, совмещающими лучшие наработки.
К ним относится и версия Inno3D GeForce GTX 1070 Ti iChill X. Суффикс «Х4» сообщает о количестве используемых вентиляторов, установленных по формуле «3+1», переработанном радиаторе подсистемы питания, огромной системе охлаждения и модифицированной печатной плате. Устали от однообразия на рынке? Герой обзора покончит с ним.
Полное название: Inno3D GeForce GTX 1070 Ti iChill X4. Код производителя: C107T4-1SDN-P5DN.
Видеокарта Inno3D поставляется в большой упаковке с темным оформлением, на котором выделяется логотип линейки iChill. Нас информируют о характеристиках видеопамяти, комплекте поставки (включающем фирменный коврик и ключи для бенчмарка 3DMark) и поддержке VR Ready.
Обратная сторона коробки сопровождена «сухим» текстом о модели и производителе на десяти различных языках.
Внутренняя коробка выполнена из плотного картона, что хорошо скажется на защите содержимого, и снабжена выбитым логотипом серии.
Компания Inno3D не стала нарушать традицию оснащать топовые графические ускорители соответствующими бонусами.
Помимо диска с драйверами, покупатель получает ключи для 3DMark и VRMark, а также прорезиненный тканевый коврик Inno3D Mousepad.
На мой взгляд, можно лишь восхищаться, когда берешь Inno3D GeForce GTX 1070 Ti iChill X4 в руки, поскольку колоссальные размеры, футуристический дизайн и металлическое исполнение не могут не впечатлять.
Пока вертишь и изучаешь видеокарту, в голове вертятся интересные сравнения.
К примеру, ее можно сопоставить с оружием будущего или компьютерных игр, такие как Doom и Halo.
Модель Inno3D оснащена системой охлаждения с труднопроизносимым названием HerculeZ X4 Air Boss. Среди конкурентов она выделяется пятнадцатилопастными вентиляторами диаметром 92 мм, полностью металлизированным кожухом с синим оттенком, гибридной подсветкой, извещающей о нагреве GPU, и дополнительной вертушкой подсистемы питания.

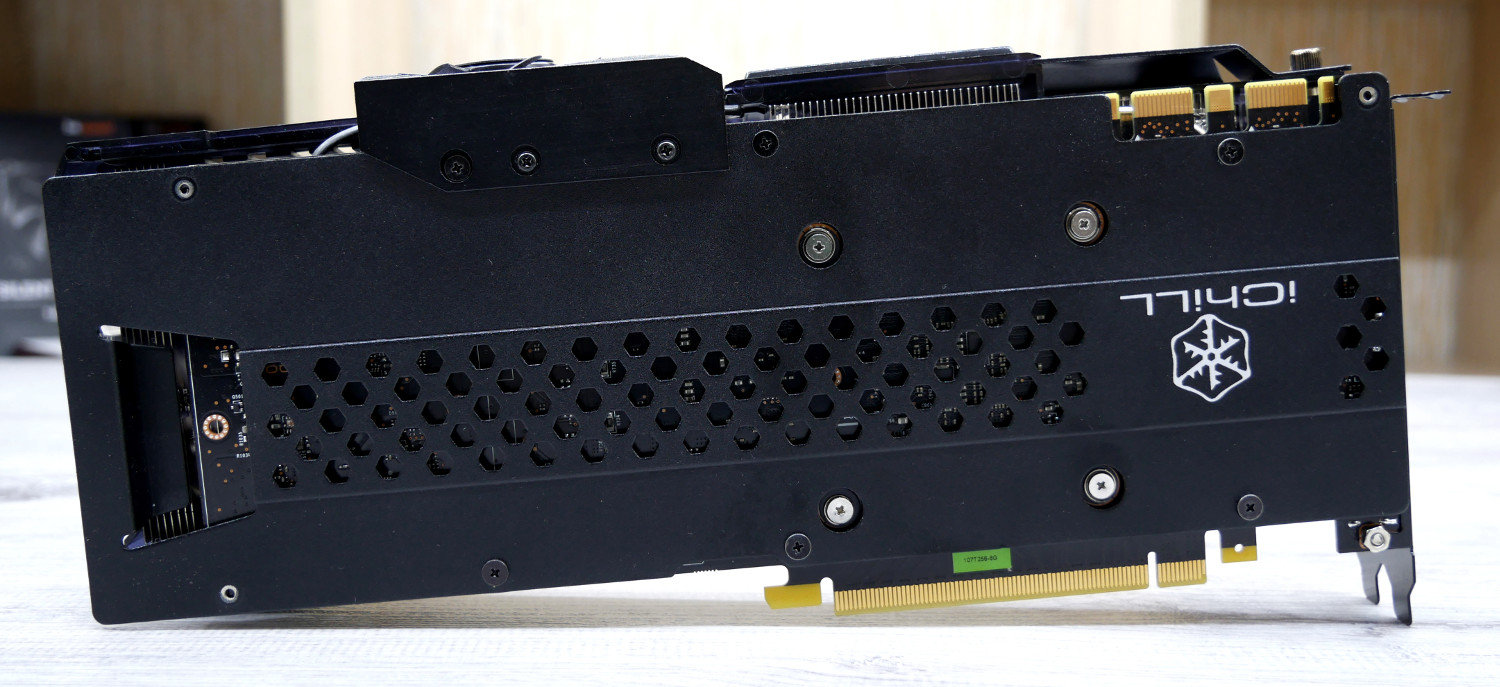

Для усиления жесткости конструкции монстра длиной 30 см используется «бэкплейт» с перфорированной для лучшей конвекции сеткой, предохраняющий видеокарту от прогиба текстолита.

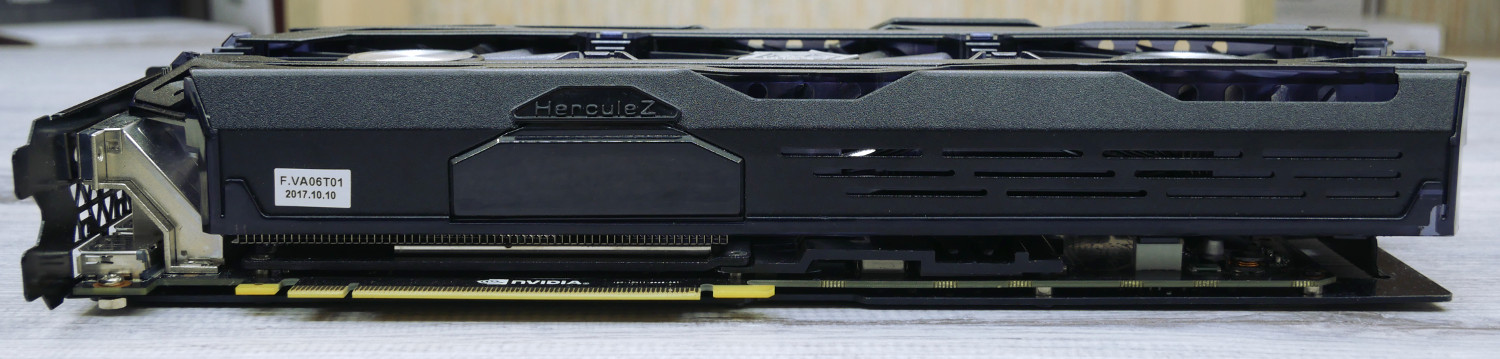

Интересно, что питание «чудовища» Inno3D GeForce GTX 1070 Ti iChill X4 обеспечивает лишь один восьмиконтактный разъем, а суммарное потребление составляет 170 Вт с максимальным порогом 217 Вт.

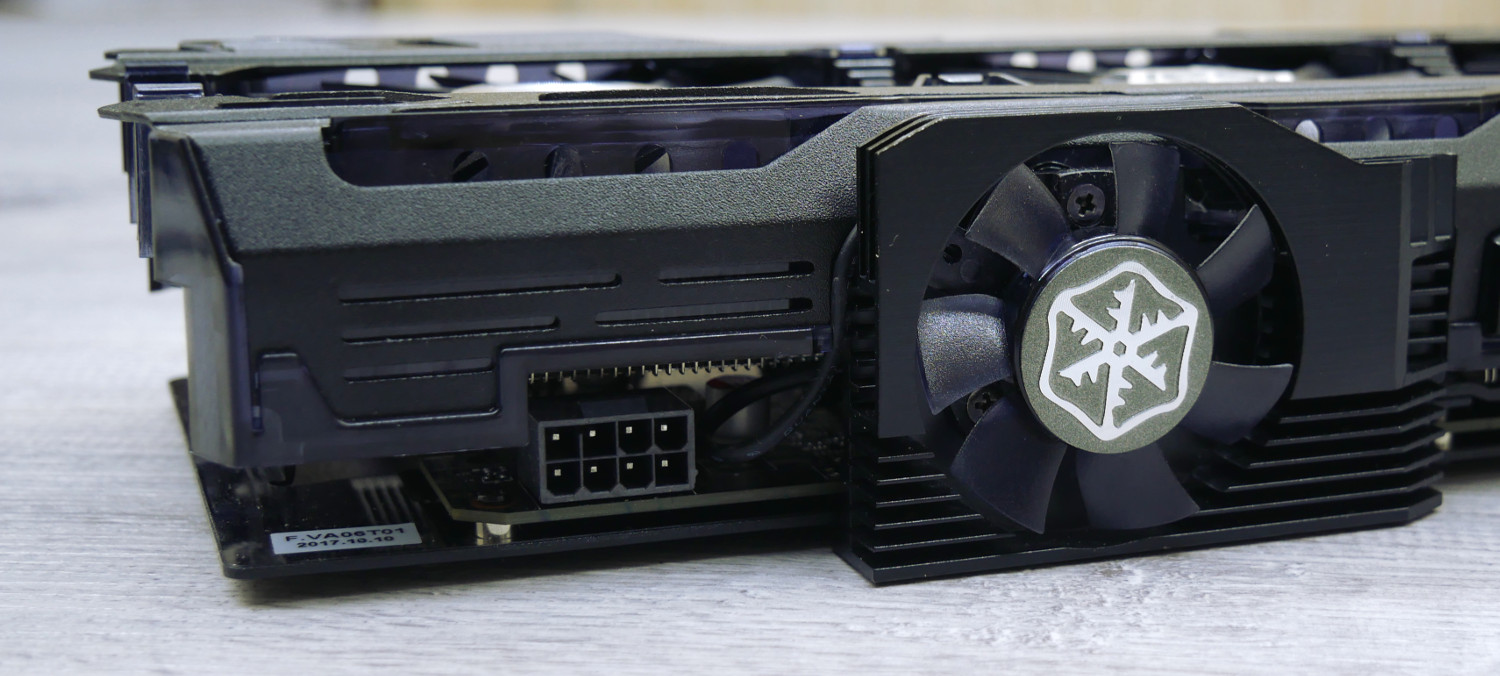

Справа расположена часть выносного радиатора подсистемы питания VRM и его собственный 47 мм вентилятор. Это отличительная черта модели Inno3D.

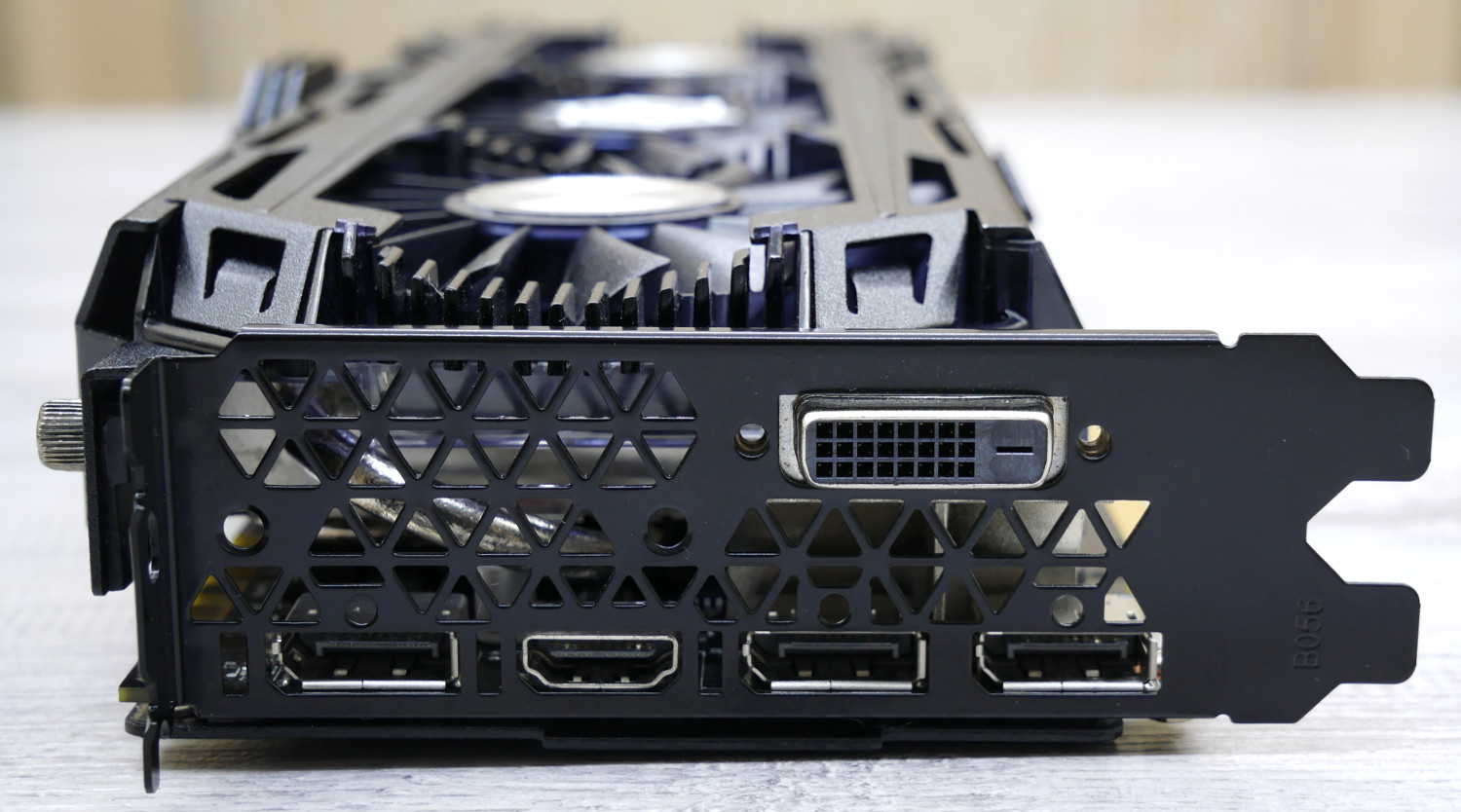

Для придания видеокарте более впечатляющего вида задняя интерфейсная панель перекрашена в черный матовый цвет.
Видеовыходов пять – по одному DVI-D и HDMI 2.0b, три DisplayPort 1.4.
Система охлаждения Inno3D GeForce GTX 1070 Ti iChill X4 заслуживает наивысшей оценки, являясь топовым решением разработчиков Inno3D и представляя собой произведение искусства.
Центральная роль отведена массивному радиатору, охлаждающему графический процессор. Несмотря на размеры, данный монстр крепится лишь четырьмя винтами по периметру GPU.
Единственным слабым местом HerculeZ X4 Air Boss является качество полировки медного никелированного основания, вызывающее негодование даже у нашего миньона. Остальное – сплошные плюсы.
В роли основного теплорассеивателя выступает двухсекционный радиатор, набранный 74 и 66 алюминиевыми никелированными пластинами. Он является хитрым переплетением различных конструкций и скрывает сюрпризы, но о них позже.
Радиатор пронизывают пять тепловых трубок по формуле 10 + 6 + 6 + 8 + 10 мм.
Все соединения тщательно пропаяны для повышения эффективности.
Разобрать систему охлаждения без механического вмешательства невозможно. Как уже упоминалось, разработчики переплели между собой металлические насадки кожуха, полосы светопроводящего пластика, центральную часть радиатора и крепление вентиляторов.
Разобраться с таким гордиевым узлом можно, найдя в конструкции точку пересечения, но инженеры изолировали ее эпоксидным клеем.
Однако и без того интересную систему охлаждения окутывает ореол тайны. К примеру, в одном месте скрываются контакты подсветки, в другом – хитро спрятанная проводка вентиляторов.
Декоративная насадка с обилием надписей прячет подсвечиваемую зону с логотипом iChill, которая в зависимости от температуры графического процессора горит соответствующим оттенком (синим в режиме простоя, красным при максимальной нагрузке).
Без центрального радиатора модель Inno3D GeForce GTX 1070 Ti iChill X4 выглядит не менее завораживающе.
Но чтобы увидеть это, необходимо снять пластину, контактирующую с микросхемами видеопамяти.
А затем и продуманный радиатор зоны VRM. Отметим, что версия Inno3D – одна из немногих, оснащенных тепловыми трубками для подсистемы питания, и единственная, в конструкции которой для нее используется отдельный вентилятор.
Диаметр вентилятора, установленного на VRM, мал – всего 47 мм. Несмотря на личный опыт, его работа вызывает удивление, поскольку функционирует он тихо. По-видимому, разработчики ограничили его обороты, чтобы мы не слышали знакомый комариный писк.
Помимо толстой основы радиатор подсистемы питания снабжен оребрением, что дополнительно повышает эффективность.
А металлическая усиливающая пластина предотвращает видеокарту от прогиба текстолита.
Модель Inno3D GeForce GTX 1070 Ti iChill X4 построена на оригинальной печатной плате референсной GeForce GTX 1070, однако инженеры компании распаяли дополнительную фазу питания GPU и танталовые конденсаторы в обвязке подсистемы питания. Усиленные меры для снижения нагрузки.
Элементная база соответствует эталону Nvidia.
Сердцем героя обзора стал графический процессор GP104-300-A1, произведенный по 16 нм техпроцессу на 34-й неделе 2017 года (август). Он включает 2432 шейдера, 64 блока растеризации и 152 текстурных блока.
Общая формула подсистемы питания насчитывает восемь фаз: шесть фаз отведены на графический процессор, одна – на видеопамять, одна – на PLL.
В качестве ШИМ-контроллера использована микросхема uP9511P производства uPI Semiconductor.
Видеокарта оснащается восемью гигабайтами видеопамяти, которые набраны восемью микросхемами производства Micron с маркировкой 7QA47 D9TCB.
Тактовая частота составляет 2002 МГц, эффективная частота – 8008 МГц.
Тестирование видеокарты Inno3D GeForce GTX 1070 Ti iChill X4 проходило в составе следующей конфигурации:
Программное обеспечение
Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner v4.4.0.
Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor 3.5.2.1 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакета 3DMark 2013.
Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовались Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080) и 3DMark 2013 Fire Strike.
Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница условного комфорта – 37 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию.
Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 Max.
Как и многие участники наших тестов, видеокарта Inno3D функционирует при эталонных тактовых частотах. Частота графического процессора GP104 – 1607 МГц, в режиме Boost – 1683 МГц при напряжении 1.062 В.
Система охлаждения GeForce GTX 1070 Ti iChill X4 до 50°C остается полностью бесшумной, даже с учетом 47 мм вентилятора. В таком режиме работы были получены следующие результаты:
Приведем подробные характеристики микропрограммного обеспечения Inno3D GeForce GTX 1070 Ti iChill X4. Показатель ее TDP равен 180 Вт.
Теперь проверим новинку Inno3D на практике и выясним ее возможности. Средняя частота ядра составляет 1860 МГц, а максимальная – 1898 МГц при ограниченном уровне TDP. Система охлаждения непринужденно и без усилий справляется с охлаждением всех компонентов на плате. Температура графического процессора удерживается на 64°C, подсистема питания прогревается только до 72°C.
Итак, массивный радиатор и пара дополнительных тепловых трубок зоны VRM делают свое дело и отводят тепло при минимальном уровне шума. Систему охлаждения Inno3D GeForce GTX 1070 Ti iChill X4 можно охарактеризовать как самую тихую среди всех протестированных мною видеокарт.
Модель СО iChill X4 отличает пониженный максимальный порог вентиляторов, которые не раскручиваются выше 1700 об/мин. При выставлении 100% оборотов уровень шума остается средним и комфортным для продолжительной работы, а температуры снижаются еще до 57°C и 65°C.
И экстрим-тест Inno3D GeForce GTX 1070 Ti iChill X4 не помеха. Видеокарта упирается в энергопотребление, но запас по охлаждению колоссальный.
В популярном тесте 3DMark Time Spy герой обзора набирает 6867 очков в Graphics Score.
Далее посмотрим на кривую частот и напряжений в редакторе MSI Afterburner, вызвав ее сочетанием клавиш «Ctrl + F». При эталонном напряжении 1.062 В максимальное значение Boost равно 1898 МГц.
Разработчики воспользовались рекомендациями компании Nvidia и установили базовый лимит потребления на отметке 180 Вт.
Как показала практика, для игрового сегмента этого достаточно: уровень TDP новинки возрос всего на 15-20 Вт по сравнению с эталонной GeForce GTX 1070 и укладывается в дополнительное питание «8pin», но «выжать» лишние мегагерцы в разгоне будет сложнее.
Для раскрытия потенциала Inno3D GeForce GTX 1070 Ti iChill X4 приходится отказываться от сильного повышения напряжения, поскольку это ведет к заметному росту TDP и видеокарта сбрасывает частоты, а лишние 40-50 мВ не добавляют стабильности.
Покорить заветный рубеж 2 ГГц мы смогли при +130/400 МГц и схожем нагреве.
Дополнительные «мегагерцы» повышают производительность Inno3D GeForce GTX 1070 Ti iChill X4 на 8.4%.
Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения. Данная видеокарта лишена датчиков в области подсистемы питания, показания снимались с помощью ИК термометра.
Результаты исследования потенциала системы охлаждения.
Система охлаждения iChill X4, установленная на видеокарте Inno3D GeForce GTX 1070 Ti iChill X4, остается непобежденной. Такие результаты оправдывают огромные размеры трехслотового кулера, который работает очень тихо.
График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.
Энергопотребление системы, ВтЭнергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в Heaven BenchMark 4.0 проводилось при следующих настройках – quality: ultra, tessellation: extreme, AA8x, 1920 х 1080; MSI Kombustor – 2xMSAA, 1920 x 1080.
Видеокарты компании Inno3D всегда выделялись интересным подходом разработчиков к созданию эффективных систем охлаждения: линейка Twin X2 запомнилась двухвентиляторным кулером в металлической оболочке, серия Accelero Hybrid – предустановленной СЖО, iChill – массивным радиатором HerculeZ. В последнем случае у пользователя всегда был выбор между версиями «Х3» и «Х4», где цифра обозначала количество вертушек. С выходом десятой серии GeForce GTX используемые СО улучшили, а с появлением модели GeForce GTX 1070 Titanium кожухи перекрасили в черный цвет.
Именно такая судьба постигла Inno3D GeForce GTX 1070 Ti iChill X4: ее переработали, модифицировали и усовершенствовали. Футуристический дизайн, выполненный в металле, привлекает внимание к видеокарте. А при более близком знакомстве ощущаешь монструозность конструкции, которую хочется проверить в действии, и при установке в ПК ее возможности не разочаруют.
Inno3D GeForce GTX 1070 Ti iChill X4 демонстрирует высокую производительность, очень низкий уровень шума и невысокий нагрев. И пусть вас не смущает маленький вентилятор: он не издает предательского низкочастотного писка, как аналоги. К особенностям новинки отнесем подсветку логотипа серии iChill, сигнализирующую о температуре видеоядра, улучшенный отвод тепла от силовых транзисторов, распаянные шесть мосфетов GPU, расширенный комплект поставки с ковриком и трехлетнюю гарантию.
К минусам причислим лишь габариты: трехпалубный Титаник вместят не все бюджетные корпуса. Но большому кораблю – большое плавание! И Inno3D GeForce GTX 1070 Ti iChill X4, основанная на топовом графическом процессоре GP104, позволит долгое время наслаждаться новинками компьютерных игр.
Выражаю отдельную благодарность в подготовке материала donnerjack.
