Лаборатория Overclockers.ru продолжает изучение сегмента материнских плат, основанных на наборе системной логики Intel Z370 и предназначенных для процессоров Intel Core i в конструктиве LGA 1151 (v2).
Обзоры бюджетных моделей в последнее время не так часто появляются в наших публикациях, виной тому – их дефицит в представительствах компаний. Но в этот раз нам повезло заполучить такую материнскую плату – Gigabyte Z370XP SLI. На данный момент это одно из самых доступных решений Gigabyte на новом чипсете Intel в форм-факторе ATX.
Ниже нее в линейке лишь модели Z370 HD3 (убран пластиковый кожух и усиление слотов PEG), Z370 HD3P (нет пластикового кожуха, в металлическом кожухе лишь один PEG, третий PEG заменен на PCI) и Z370P D3 (упрощение дошло до цепей питания процессора вплоть до исчезновения одного из двух радиаторов). Попутно у всей троицы нет и поддержки SLI (далеко не самый важный аргумент при выборе в бюджетном сегменте, но все же).
| Модель | Gigabyte Z370XP SLI |
| Ссылка на сайт | Страница материнской платы на сайте производителя |
| Средняя цена*, руб. | ~10 000 |
| Процессоры | Intel Core i3, Core i5, Core i7 В исполнении LGA 1151-v2 |
| Набор системной логики | Intel Z370 |
| Оперативная память | 4 x DDR4 разъема DIMM до 64 Гбайт (небуферизованной, не-ECC) Поддержка двухканального режима и Intel X.M.P. Поддержка DDR4 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200(O.C.) / 3000(O.C.) / 2800(O.C.) / 2666 / 2400 / 2133 МГц |
| Аудио | Realtek ALC1220 (до 8 каналов) |
| Сеть | 1 x Intel i219V (10/100/1000 Мбит/с) |
| Слоты расширения | 1 слот PCI Express x16 3.0**, физически как x16 1 слот PCI-Express x16 3.0 физически как х8 1 слот PCI-Express 3.0 х16, физически как х4 3 слота PCI Express x1 3.0 |
| Поддержка графических тандемов | AMD CrossFire (до трех видеокарт) Nvidia SLI (две видеокарты) |
| Дисковая подсистема | - 6 х SATA 6 Гбит/с Поддержка ACHI, NCQ, RAID 0, RAID 1, RAID 0+1, Intel Optane 1 х M.2 2242/2260/2280/22110 PCIe 3.0 x4 1 х M.2 2242/2260/2280 SATA 6 Гбит/с и PCIe 3.0 x4 |
| USB | 2 порта USB 3.1 Gen2 (Type A и Type C, оба на задней панели платы) - 10 портов USB 3.1 Gen1 (2 разъема на плате для подключения 4 портов, 6 портов на задней интерфейсной панели платы) - 4 порта USB 2.0 (2 разъема на плате для подключения 4 портов) |
| Разъемы и прочая функциональность на материнской плате | 1 x 24-pin ATX 1 x 8-pin ATX 12V 6 x SATA 6 Гбит/с 2 разъема для подключения вентиляторов системы охлаждения процессора (2 х 4-pin) 3 разъема для подключения дополнительных вентиляторов (3 х 4-pin) 1 колодка лицевой панели корпуса 1 колодка аудиоразъемов корпуса 2 колодки USB 2.0 для подключения 4 портов 2 колодки USB 3.1 Gen1 для подключения 4 портов 1 колодка TPM перемычка сброса настроек CMOS 1 колодка COM 1 колодка Thunderbolt 1 разъем для подключения светодиодной подсветки |
| Разъемы и прочая функциональность на задней панели | 2 разъема PS/2 для подключения мыши и клавиатуры HDMI 1.4b 2 порта USB 3.1 Gen2 (по одному Type A и Type C) 6 портов USB 3.1 Gen1 1 сетевой порт RJ-45 6 аудио разъемов |
| Контроллер I/O | ITE IT8686E |
| BIOS | Две несъемных микросхемы флеш-памяти по 128 Мбит каждая; AMI EFI BIOS; Поддержка многоязычной локализации интерфейса (русский присутствует) |
| Размеры, мм | 305 х 225 |
| Форм-фактор | ATX |
В качестве упаковки используется картонная коробка стандартных размеров, которая внутри разделена картонным разделителем на верхний и нижний отсеки.
Сама материнская плата помещена в тонкий антистатический пакет и лежит в верхнем отсеке. Какие-либо мягкие демпферы и дополнительная защита модели от повреждений в результате транспортировки не применяются.
Комплект поставки соответствует ценовому сегменту.
В принципе, скромно, но все необходимое есть.
Плата выкрашена в темно-коричневый цвет с нанесением рисунка из белых полос.

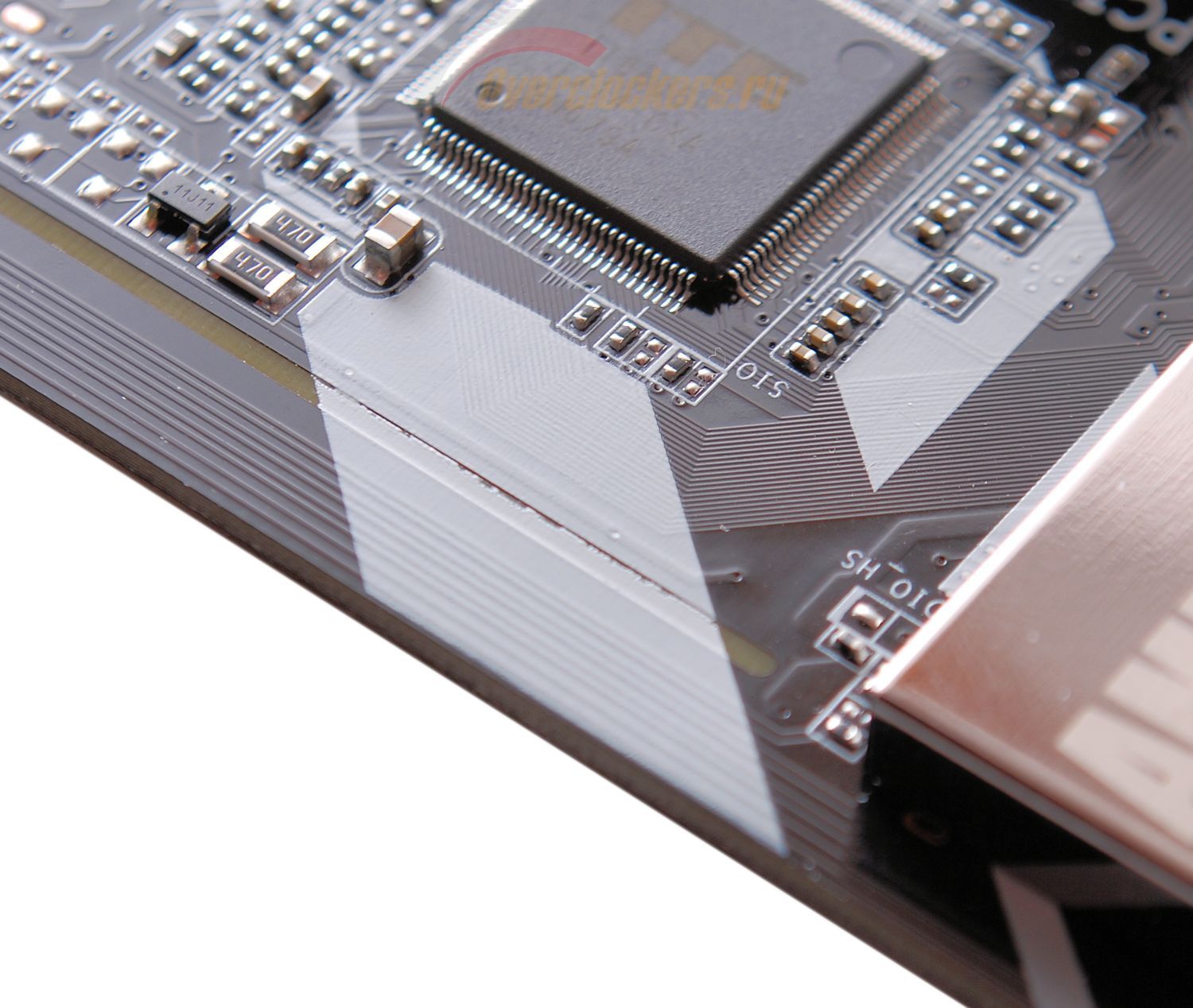

Качество белой окраски, по крайней мере, на тестируемом образце, не впечатляет.

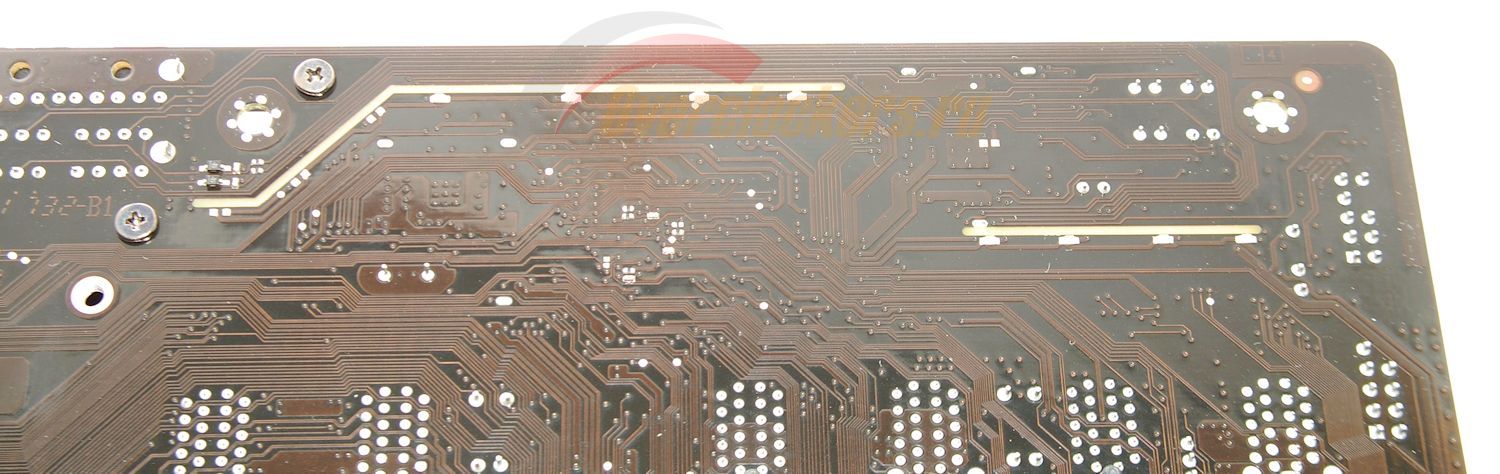

Имеется декоративная подсветка, но ее – самый минимум: с тыльной стороны платы вдоль изолирующей полосы аудиотракта размещены светодиоды красного цвета.

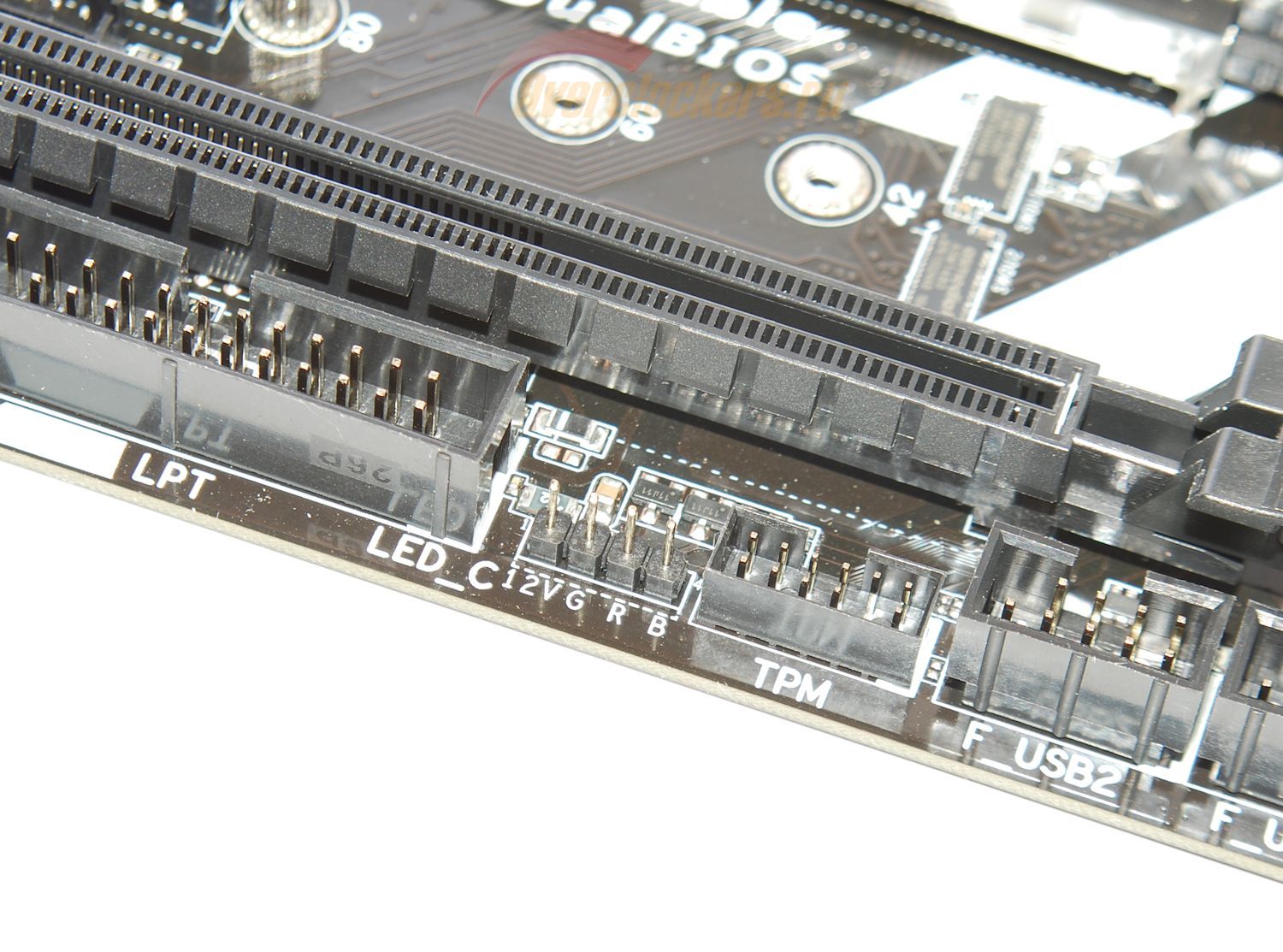

Помимо этого на нижнем краю платы установлен один четырехконтактный разъем для подключения RGB-подсветки с напряжением 12 В и силой тока не более 2 А.

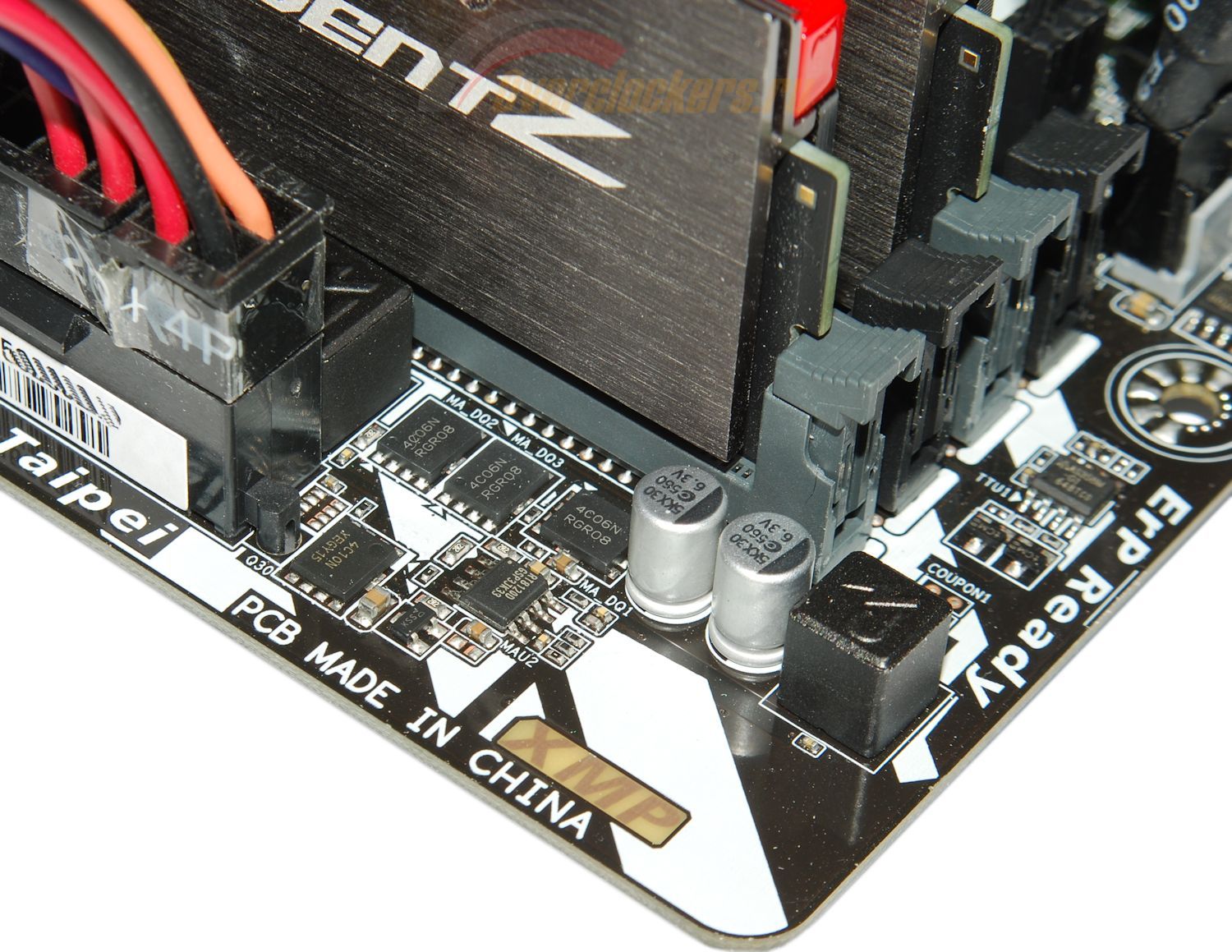

При активации профиля XMP для оперативной памяти также загорается небольшая надпись XMP в правом верхнем углу платы. Не настраиваемая и не отключаемая.

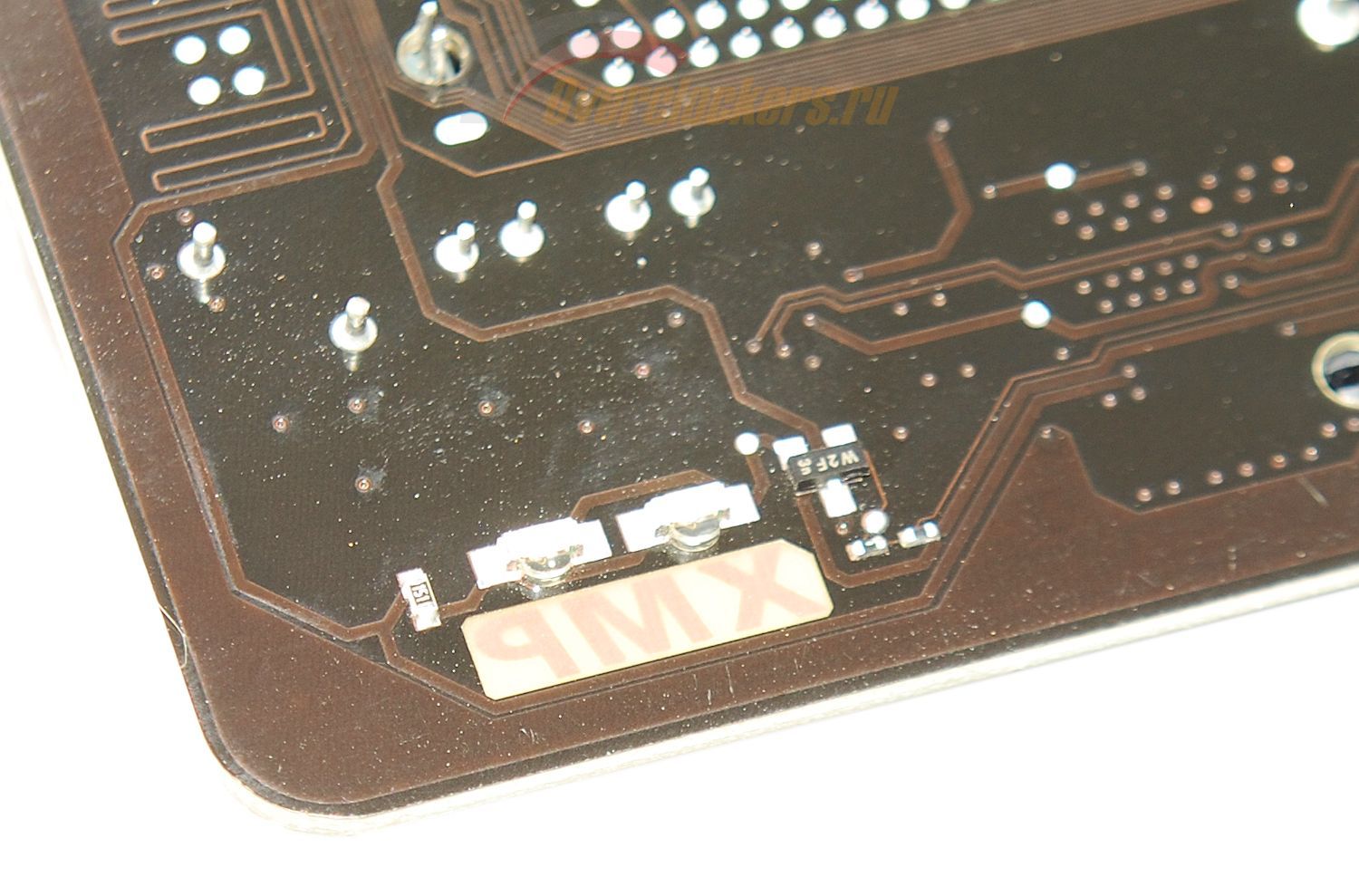

Светодиоды, отвечающие за ее работу, размещены с тыльной стороны платы.

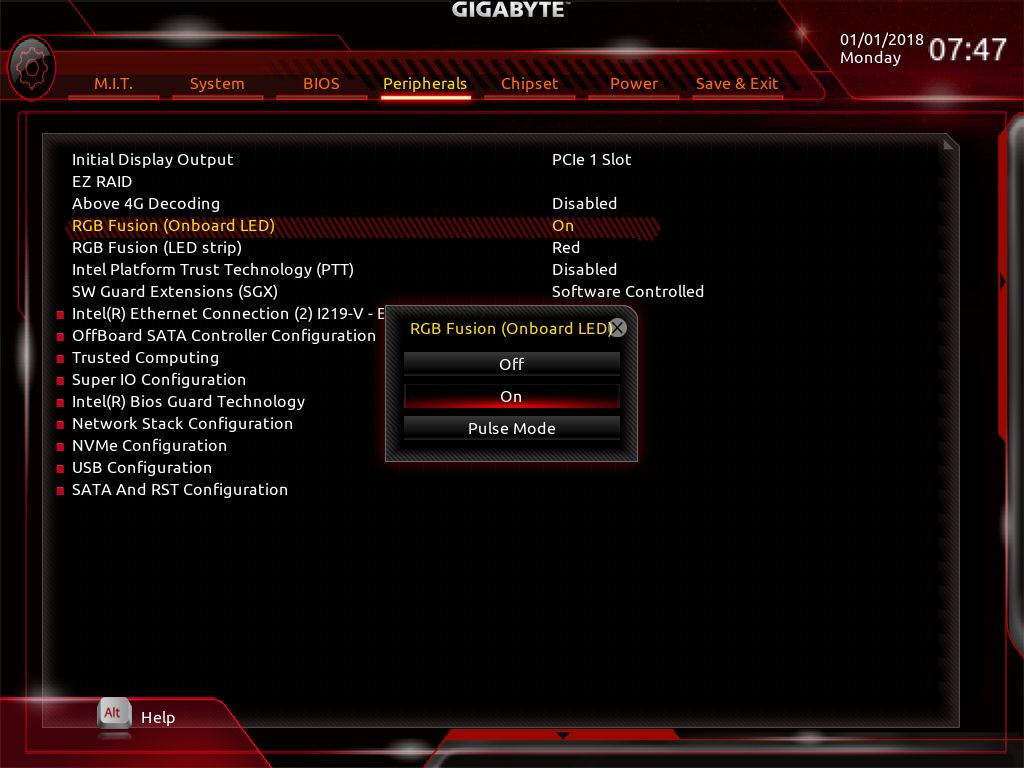

Управление подсветкой сильно ограничено в сравнении с бывшими у меня ранее на тестах платами Gigabyte. В BIOS вместо полноценного подраздела теперь всего два параметра – RGB Fusion (Onboard LED) и RGB Fusion (LED Strip).
Первый управляет подсветкой на самой плате («Выключено», «Включено», «Включено, пульсирует»). Второй параметр задает цвета свечения подсветки, подключенной к разъему на плате (синий, зеленый, светло-синий, красный, розовый (который ближе к сиреневому), желтый и белый), без возможности изменения режимов ее свечения. И внесенные изменения вступают в силу не сразу же, а только через сохранение по F10 и перезапуск.

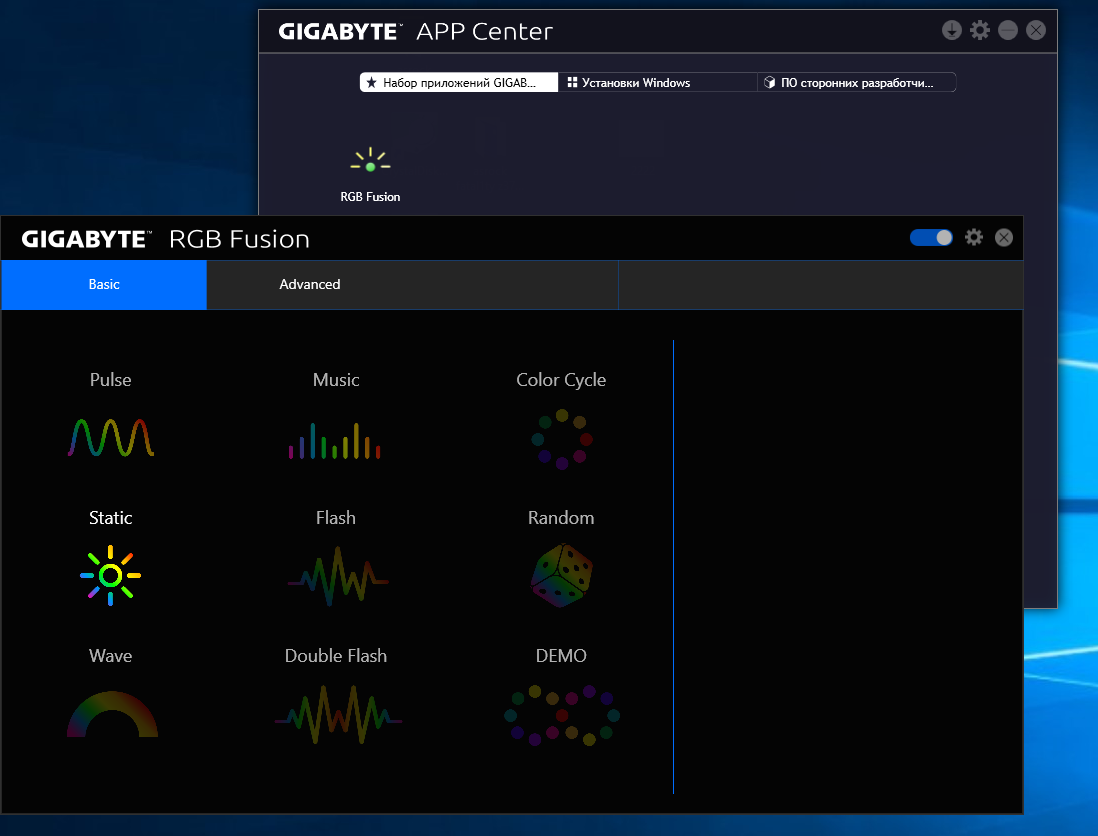

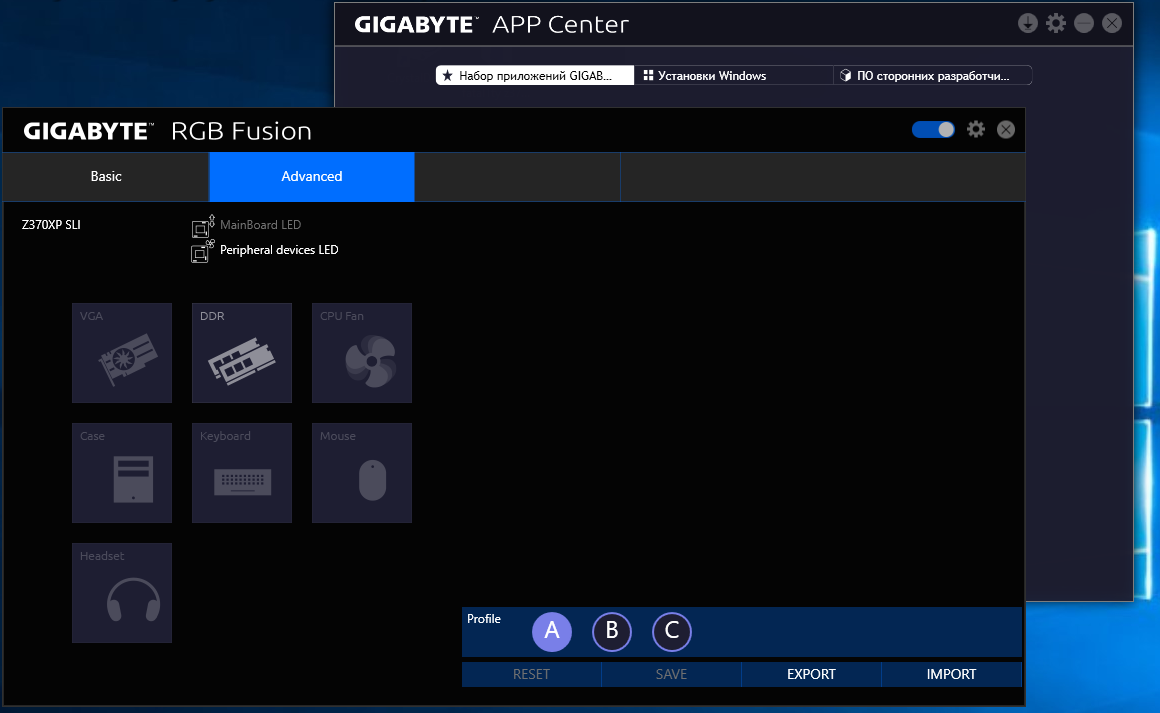

Подсветкой можно управлять и из среды операционной системы Windows через два фирменных приложения – Gigabyte APP Center и Gigabyte Ambient LED.
Однако тут настроек мизер.
Ради интереса был установлен комплект памяти 2 х 8 Гбайт Corsair Vengeance RGB DDR4-3600 (CMR16GX4M2C3600C18W), имеющий собственную подсветку, управление которой осуществляется напрямую, а не через кабель.
Приложение Gigabyte Ambient LED обнаружило модули, однако корректную работу от этого приложения получить не удалось: цвет свечения модулей менялся и через пару секунд просто сбрасывался и модули возвращались к автономной работе. Было установлено фирменное приложение Corsair Link, позволяющее управлять подсветкой модулей. Однако… и в нем наблюдалась та же проблема. Судя по всему, ошибка кроется на уровне материнской платы или ее микрокода. Проблема решена перебором версий BIOS: на более старой версии F4 управление подсветкой заработало нормально.
На всякий случай: разъем LED_C1 не «выход», а «вход» - к нему подключается внешнее питание (величина напряжения +5 В) для включения подсветки платы без необходимости полной сборки системы – для установки платы на витрине, демонстрационном/выставочном стенде и т.д.
На самой плате установлено три радиатора. Один установлен на микросхеме набора системной логики Intel Z370.
Радиатор невысокий, со слабым оребрением и накрытый сверху декоративной пластиной, крепление осуществляется с помощью двух подпружиненных винтов.
Два радиатора установлены на подсистеме питания процессора. Их конструкция простая, теплотрубки нет.
Крепление осуществляется пластиковыми защелками без пружин.
Для отвода тепла от процессора можно использовать любую систему охлаждения, совместимую с предыдущими LGA115* – расположение крепежных отверстий не изменилось. При этом необходимо вписываться в следующие габариты:
Для подключения вентиляторов на плате установлено пять четырехконтактных разъемов, два из которых – процессорные.
Размещение на плате разъемов относительно равномерное: один разъем расположен в левом верхнем углу по соседству с разъемом дополнительного питания ATX, два разъема расположены у верхнего края платы, один разъем размещен посередине правого края платы, один разъем – на нижнем крае платы ближе к правому углу.
Все разъемы для вентиляторов оснащены дополнительными контроллерами Nuvoton 3947S и регулировка уровня оборотов доступна не только для четырехконтактных ШИМ-вентиляторов, но и старых трехконтактных. Разъемы SYS_FAN3_PUMP и CPU_OPT рассчитаны на подключение не только вентиляторов, но и помп систем жидкостного охлаждения, к сожалению, мне не удалось найти в описании платы конкретного значения предельного тока, но, скорее всего, традиционно для плат Gigabyte на этом разъеме может выдаваться до 2 А (на остальных разъемах – 1 А).
Все параметры регулировки оборотами доступны в BIOS материнской платы в разделе Smart Fan 5. Для настройки поведения вентиляторов в BIOS доступны три готовых профиля («Нормальный», «Тихий», «Полная скорость») и один настраиваемый вручную. Вентиляторы, при соответствующей настройке, могут останавливаться полностью (как трех-, так и четырехконтактные, проверено на Zalman ZP1225BLM, Thermalright TY-143, Thermalright TY-140, ExeGate 9225M12B/UV3, BitFenix Spectre 120mm, Arctic Cooling F9, Scythe SY9225SL12M-P).
Особняком стоит разъем CPU_FAN – изначально на нем не работает управление оборотами трехконтактных вентиляторов, а четырехконтактные ШИМ-вентиляторы не останавливаются полностью (например, Thermalright TY-143 продолжает вращаться со скоростью около 800 об/мин). Для устранения этого момента необходимо параметр «CPU FAN Control mode» переключить в положение «Voltage».
Для каждого из разъемов, кроме CPU_FAN, можно задать свой температурный датчик, от показаний которого будет работать регулировка оборотов. Доступны CPU (в кристалле процессора), PCH (в кристалле набора системной логики), PCIEX16 (датчик около первого слота PEG), VRM MOS (температура мосфетов в фазах напряжения CPU VCore), System2 (где-то на плате). На графиках доступно шесть уровней – от «0» до «5». При этом уровень «5» всегда соответствует максимальному уровню оборотов, его можно лишь сдвигать влево-вправо, тем самым задавая температуру его включения. Таким образом, инженеры Gigabyte заблокировали возможность абсолютного отключения вентилятора даже при перегреве.
Любые изменения, произведенные пользователем, вступают в силу сразу (с задержкой в несколько секунд), никаких промежуточных сохранений настроек и перезагрузок не требуется. Интерфейс BIOS работает нормально, никаких «тормозов» не наблюдается.
Архитектура процессоров Intel в исполнении LGA1151 подразумевает подведение к процессору четырех питающих напряжений – CPU VCore, iGPU (VAXG), VCCIO и VCCSA. Основными являются первые два и на Gigabyte Z370XP SLI для их формирования реализованы два преобразователя: на 4 (VCore) и 2 фазы (VAXG).
Эта конфигурация является предельной для используемого ШИМ-контроллера Intersil ISL95866. В качестве силовых элементов применены мосфеты NTMFS4C10N и NTMFS4C06N производства ON Semiconductor – по два в каждой из фаз VCore и по одному в каждой из фаз VAXG.
За формирование напряжений VCCSA и VCCIO отвечают два отдельных преобразователя, размещенных под процессорным разъемом и не накрытых радиатором (впрочем, нагрев там мизерный, теплоотвод не требуется).
Однофазное питание памяти работает под управлением ШИМ-контроллера Richtek RT8120D, в роли силовых элементов здесь применены обычные транзисторы – три ON Semiconductor NTMFS4C06N.
На материнской плате установлено четыре разъема для оперативной памяти. Они оснащены классическими защелками с обеих сторон, но проблем ожидать не следует: первым идет слот PCIe x1, да и расположен он так, что конфликта с защелками не будет даже с очень длинномерными картами расширения.
Список поддерживаемых частот, приведенный на официальном сайте Gigabyte весьма немал – вплоть до 4000 МГц, правда, все значения свыше 2666 МГц сопровождаются отметкой «O.C.», что означает работу в негарантированном режиме разгона. Таковы спецификации Intel: процессоры семейства Coffee Lake гарантированно могут работать с памятью на частотах до 2666 МГц включительно, любые более высокие значения (в BIOS рассматриваемой материнской платы есть множители вплоть до 8300 МГц) – лишь возможность, без каких-либо гарантий.
Под разъемом основного питания ATX расположено две колодки интерфейса USB 3.1 Gen1 (переименованный некоторое время назад USB 3.0), допускающие подключение до двух портов к каждой из них.
Ниже размещены единой группой шесть разъемов SATA3, ориентированных параллельно плоскости платы («лежачие» разъемы). Видеокарта, установленная в верхний PEG, доступ к разъемам не перекрывает.
Помимо шести SATA на плате установлено два M.2. Верхний (ближайший к процессорному разъему, маркировка M2P_32G) рассчитан на типоразмеры 22 х 24, 22 х 60, 22 х 80 и 22 х 110 мм и допускает установку устройств с интерфейсами PCI 3.0 x4 и SATA3 (NVMe и AHCI в первом случае и AHCI во втором).
При установке SATA SSD в это посадочное место на материнской плате отключается разъем SATA3 с маркировкой SATA3_0. Нижний M.2 (маркировка M2Q_32G) рассчитан на типоразмеры 22 х 24, 22 х 60 и 22 х 80 мм. Интерфейс – только PCIe 3.0 x4. Его задействование приводит к отключению самого нижнего PEG на материнской плате.
По нижнему краю платы размещены (справа налево):
Правый край платы не закрыт какими-либо кожухами, оснащение минимальное.
Аудиотракт построен на базе скрытого под металлической крышкой аудиоконтроллера Realtek ALC1220 (с интегрированным усилителем) и конденсаторов Nichicon. Дополнительных пленочных конденсаторов WIMA, а также дополнительного усилителя, которые Gigabyte устанавливает в своих старших платах, здесь нет.
Также аудиотракт отделен от остальной части платы участками текстолита, лишенными токопроводящих слоев. Это решение должно снижать уровень электромагнитных наводок на аудиотракт от остальных элементов платы.
Вдоль участков «пустого» текстолита с тыльной стороны платы размещена цепочка светодиодов, светящих красным цветом.
Помимо аудиотракта, на левом краю платы распаяны контроллер ввода-вывода ITE IT8686E и гигабитный сетевой контроллер Intel i219V.
Портов USB 2.0 не имеется совсем, все шесть портов USB 3.1 Gen1 реализованы силами набора системной логики Intel Z370, порты USB 3.1 Gen2 работают благодаря контроллеру ASMedia ASM3142 (размещен за интерфейсной панелью), который подключен к набору системной логики Intel Z370 двумя линиями PCIe версии 3.0.
Пластиковый кожух легко снимается, подсветкой он не оснащен.
На плате установлено шесть слотов PCI-Express:
Первый и второй слоты PEG в целях усиления надежности на случай установки видеокарт с массивной тяжелой системой охлаждения оснащены металлическими кожухами, которые имеют свои собственные точки крепления к плате.
Верхний (ближайший к процессорному разъему, маркировка M2P_32G) рассчитан на типоразмеры 22 х 24, 22 х 60, 22 х 80 и 22 х 110 мм и допускает установку устройств с интерфейсами PCI 3.0 x4 и SATA3 (NVMe и AHCI в первом случае и AHCI во втором). При установке SATA на материнской плате отключается разъем SATA3 с маркировкой SATA3_0.
Нижний M.2 (маркировка M2Q_32G) рассчитан на типоразмеры 22 х 24, 22 х 60 и 22 х 80 мм. Интерфейс – только PCIe 3.0 x4. Его задействование приводит к отключению самого нижнего PEG на материнской плате.
Intel не стала следовать примеру AMD, которая всю инициализирующую логику в Socket AM4 поместила в процессор, а потому микросхемы флеш-памяти все также размещены около набора системной логики.
Традиционно для Gigabyte это две несъемных микросхемы MXIC 25L12873F объемом 128 Мбит каждая, используемые в рамках фирменной технологии Gigabyte DualBIOS. Данная технология подразумевает то, что в случае какого-либо сбоя и повреждения содержимого основной микросхемы BIOS, плата запустится с резервной микросхемы. Правда, должен сохраняться в целостности загрузчик в основной микросхеме.
Ручное переключение пользователем между микросхемами не предусмотрено, светоиндикация активной в текущей момент микросхемы отсутствует.
В нижнем правом углу платы распаяна группа из четырех светодиодов, которые поочередно загораются и гаснут в процессе запуска системы (в запущенной системе светодиоды полностью погашены).
| Модель | Gigabyte Z370XP SLI |
| Ссылка на сайт | Страница материнской платы на сайте производителя |
| Версия BIOS, с которой проводилось тестирование | F6c от 22 января 2018 года |
| BCLK | От 80 до 500 МГц с шагом 0.01 МГц |
| Оперативная память, МГц | Поддержка XMP Множители для DDR4 от 800 до 8300 МГц, в том числе 1866 / 1900 / 2000 / 2100 / 2133 / 2200 / 2266 / 2300 / 2400 / 2500 / 2533 / 2600 / 2666 / 2700 / 2800 / 2900 / 2933 / 3000 / 3066 / 3100 / 3200 / 3300 / 3333 / 3400 / 3466 / 3500 / 3600 / 3700 / 3733 / 3800 / 3866 / 3900 / 4000 / 4100 / 4133 / 4200 / 4266 Тайминги задаются как единообразно, так и по каналам раздельно |
| Множитель процессора CPU Core |
От 8 до 127 с шагом 1 |
| Множитель процессора iGPU Core |
От 10 до 30 с шагом 0.50 |
| Множитель процессора CPU UnCore |
От 8 до 127 с шагом 1 |
| Напряжение CPU Core | - надбавка с шагом 0.005 В от -0.300 В до +0.400 В - фиксированное значение от 0.60000 до 1.80000 В с шагом 0.005 В |
| Напряжение интегрированного графического ядра CPU (VAXG) | фиксированное значение от 0.60000 до 1.50000 В с шагом 0.005 В |
| Напряжение CPU VCCIO | фиксированное значение от 0.80000 до 1.50000 В с шагом 0.01 В |
| Напряжение CPU VCCSA | фиксированное значение от 0.80000 до 1.50000 В с шагом 0.01 В |
| Компенсация просадок напряжения CPU Internal AC/DC (LoadLine Calibration) | Auto, Extreme, Turbo, Performance, Power Saving |
| Компенсация просадок напряжения CPU Core (LoadLine Calibration) | Auto, Standard, High, Turbo |
| Компенсация просадок напряжения CPU VAXG (LoadLine Calibration) | Auto, Standard, High |
| Напряжение оперативной памяти | Auto, от 1.200 до 1.800 В с шагом 0.005 В |
| Напряжение набора системной логики | Auto, Normal, от 0.80000 до 1.50000 В с шагом 0.02 В |
| Прочие напряжения | VCC Substained, VCCPLL, VCCPLL OC, CPU Core PLL Overvoltage, Ring PLL Overvoltage, GT PLL Overvoltage, SA PLL Overvoltage, MC PLL Overvoltage |
| Интерфейс BIOS | Графический, поддержка пятнадцати языков локализации, в том числе русского |
| Функциональность BIOS | Профили настроек (восемь в памяти BIOS плюс возможность сохранения и загрузки с накопителей SATA и USB) |
| Файловые системы, поддерживаемые BIOS для сохранения скриншотов и профилей настроек | Скриншоты: только USB и FAT16/32 Профили настроек BIOS: USB и SATA с FAT16/32 Файловая система NTFS не поддерживается |
| Secure Boot | По умолчанию отключено |
«Заводская» версия BIOS – F3. Произведено обновление до F6с (наиболее новой версии из официально доступных на момент тестирования).
На всякий случай (как показывает практика, пользователи часто теряются на этом моменте): некоторые параметры в BIOS материнских плат Gigabyte меняются нажатием «+» и «-» на клавиатуре, а не прямым вводом или выбором из появляющегося списка.
Тестирование Gigabyte Z370XP SLI проводилось на следующей конфигурации:
При эксплуатации модели Gigabyte со старшими процессорами Intel рекомендуется обдув цепей питания: материнская плата практически «кипит». В штатном режиме при отсутствии обдува цепей питания CPU температура оных согласно программному мониторингу достигает 119°C. Напомним, что используется Intel Core i7-8700K в связке с DDR4-2133.
С одной стороны, тест синтетический – Linpack нагружает системы так, как это не может сделать ни одно реальное приложение. С другой – и рендеринг неплохо прогревает плату:
Температура 80°C через несколько минут работы – это тоже не шутки. Причем при сравнении показаний программного мониторинга с замерами пирометром возникло ощущение, что первый еще и занижает температуры на несколько градусов.
Если уже на тыльной стороне печатной платы 80°C, то на элементах цепей питания такая же температура не может быть просто по законам физики (теплопроводность текстолита отнюдь не идеальна).
К разъему SYS_FAN1 был подключен вентилятор ExeGate 9225M12B/UV3, в качестве источника температуры для регулировки его оборотов в BIOS были выбраны показания датчика VRM_MOS. Это позволило отвоевать пару десятков градусов, однако первая же попытка разгона вернула все на свои места: уже через несколько минут теста в Linpack мониторинг температуры цепей питания ЦП при напряжении VCore ~1.3 В (по мультиметру) зафиксировал значение 123°C.
Тестирование было прервано в силу опасности повреждения материнской платы.
Пришлось «упрощать» процессор: были отключены два ядра из шести вкупе с технологией Hyper Threading, в итоге получился некий аналог Intel Core i3-8350K, только с объемом кэша L3 не 8, а 12 Мбайт. Лишь в таком виде удалось при наличии обдува получить терпимые температуры.
Разгон памяти не порадовал: 3600 МГц с таймингами 16-16-16, хотя эти же процессор и память на других системных платах работали на более высокой частоте 4000 МГц при тех же таймингах. А в данном случае материнская плата при 3733 МГц зачастую даже стартовать отказывалась.
Никуда не делась и характерная для плат Gigabyte ошибка: при неудачных настройках в разгоне плату «переклинивает» и она начинает запускаться с резервной микросхемы BIOS. Выйти из этой ситуации можно только через замыкание перемычки сброса настроек BIOS, выбор параметра «Load Optimized Defaults» не помогает. Хотя бы с USB особых проблем не возникало, и то счастье.
Тестирование SATA 6 Гбит/с – Toshiba OCZ Trion 150 960 Гбайт. Тестирование M.2 PCIe – Samsung SM961 128 Гбайт. Тестирование USB – Toshiba OCZ Trion 150 960 Гбайт через адаптер SATA>USB JMicron JMS578.
Материнская плата Gigabyte Z370XP SLI – решение исключительно начального уровня: горячий VRM процессора ставит крест на разгоне шестиядерных CPU. То, чем и отличается новая платформа Intel. Впрочем, вряд ли данная модель будет покупаться под процессор, который стоит почти втрое дороже ее самой. Новинка больше подходит для недорогих ПК с умеренным разгоном, где не то, что i7-8700K не будет, но и используемая память вряд ли будет способна на покорение высокочастотных вершин.
В итоге перед нами типичная бюджетная модель с набором возможностей немногим выше минимума: два M.2, шесть SATA 6 Гбит/с, качественный сетевой контроллер Intel (а не бюджетный Realtek), упрощенный аудиотракт, пусть и на базе современного ALC1220, усиленные слоты PEG. Ну и парочка «ретро»-интерфейсов – LPT и COM. А для особо увлеченных – официальная поддержка SLI (напомним, что SLI поддерживается для GeForce GTX 1070 и выше, что данную особенность делает просто бесполезной).
