Лаборатория Overclockers.ru продолжает цикл материалов, посвященных процессорным системам жидкостного охлаждения.
После опыта с моделью LC-Power 360 энтузиазма, необходимого для тестирования продуктов малоизвестных и нераспространенных брендов, поубавилось. Но опускать руки я не собирался, а новоиспеченный проект, посвященный преобразованию ПК в бело-черную игровую систему, требовал жертвоприношений процессорный кулер, который подходил бы как по дизайну, так и по характеристикам к корпусу NZXT S340 Elite.
Озадачившись данным вопросом и не собрав нужную сумму для оптимального заказа в одном немецком магазине, мой взор упал на AliExpress, где тщательные поиски всегда вознаграждаются.
Несколько десятков ссылок, полсотни изученных материалов, тысячи фотографий и жидкостная система охлаждения моей мечты найдена! Белая помпа-водоблок с приятным дизайном в виде геометрических фигур, отличные отзывы, высокие показатели эффективности и характеристики…
Пара кликов мыши и заказ сформирован. Две недели томительного ожидания, и на почте мой трек-номер получил статус «Готов к выдаче».
Как и многие другие посылки с AliExpress, жидкостная система охлаждения Coolman 240M пришла в черном полиэтиленовом пакете, обмотанным не одним рулоном скотча. По внешней оболочке я догадался, что мой заказ лично прошел половину пути пешком, успел искупаться, а по измятому грязному углу коробки – пытался метеоритом пробить поверхность планеты Земля, но сил у курьера на операцию «Армагеддон» не хватило. Несмотря на все приключения, кулер добрался целым и невредимым.
Coolman 240M поставляется в черной упаковке с красным дизайном. На лицевой стороне представлена фотография изделия, наименование продукта и несколько особенностей модели. Учитывая, что производитель СЖО находится в Поднебесной, практически весь текст выполнен на китайском языке, но по косвенным признакам и цифрам проследить за мыслью создателей не составляет труда: светодиодная подсветка, медный водоблок, срок службы подшипников 40 000 часов и уровень шума до 25 дБА.
На обратной стороне информация дублируется, но добавлена наклейка, извещающая о поддержке процессорного разъема AM4. Забегая вперед скажу, что упаковка модели и страница продажи Coolman 240M, взятая в качестве источника информации, отличаются рядом нюансов, поэтому о некоторых спецификациях пришлось узнавать опытным путем.
На обратной стороне коробки приведена таблица с детальными ТТХ. Среди всего прочего любопытнейшим моментом стала помпа, скорость которой составляет нетипичные для данного класса устройств 3500 об/мин: это не модификация Asetek и не ее разновидность. Но мы же из Китая! А здесь на каждом шагу сюрпризы
С противоположной стороны описательная часть требовала другого уровня знания китайского языка, поэтому я обратился за помощью к коллеге. Никаких откровений мы не обнаружили:
Типичная упаковка из плотного картона оказалась хорошей защитой от внешних невзгод, а ранее я ее недооценивал: она сдержала даже колющий удар прямо в центр, предотвратив повреждение.
Внутренние компоненты аккуратно расфасованы по пакетам, а вот сама форма оказалась чуть меньше внешней упаковки и слегка болтается.
Аксессуары разделены на два больших лагеря – подробное руководство пользователя и «мешочек» с креплениями.
Для пользователей, которые не любят читать «мануалы», представлена краткая инструкция в виде двух схем – для AMD и Intel, на которых визуально показан процесс установки.
Что касается комплекта поставки, то он включает две рамки для сокетов обоих лагерей, крепежную пластину, Y-разветвитель для вентиляторов и переходник питания Molex.
Вторая часть предлагает:
Первая и, пожалуй, самая трудная задача – определение полного названия жидкостной системы охлаждения. После изучения многих страниц продавцов был найден официальный сайт производителя, который в свою очередь ведет на страницу магазина. Но установить полное наименование модели так и не получилось, поэтому условно присвоим индекс по упаковке и производителю и назовем героя обзора Coolman 240M.

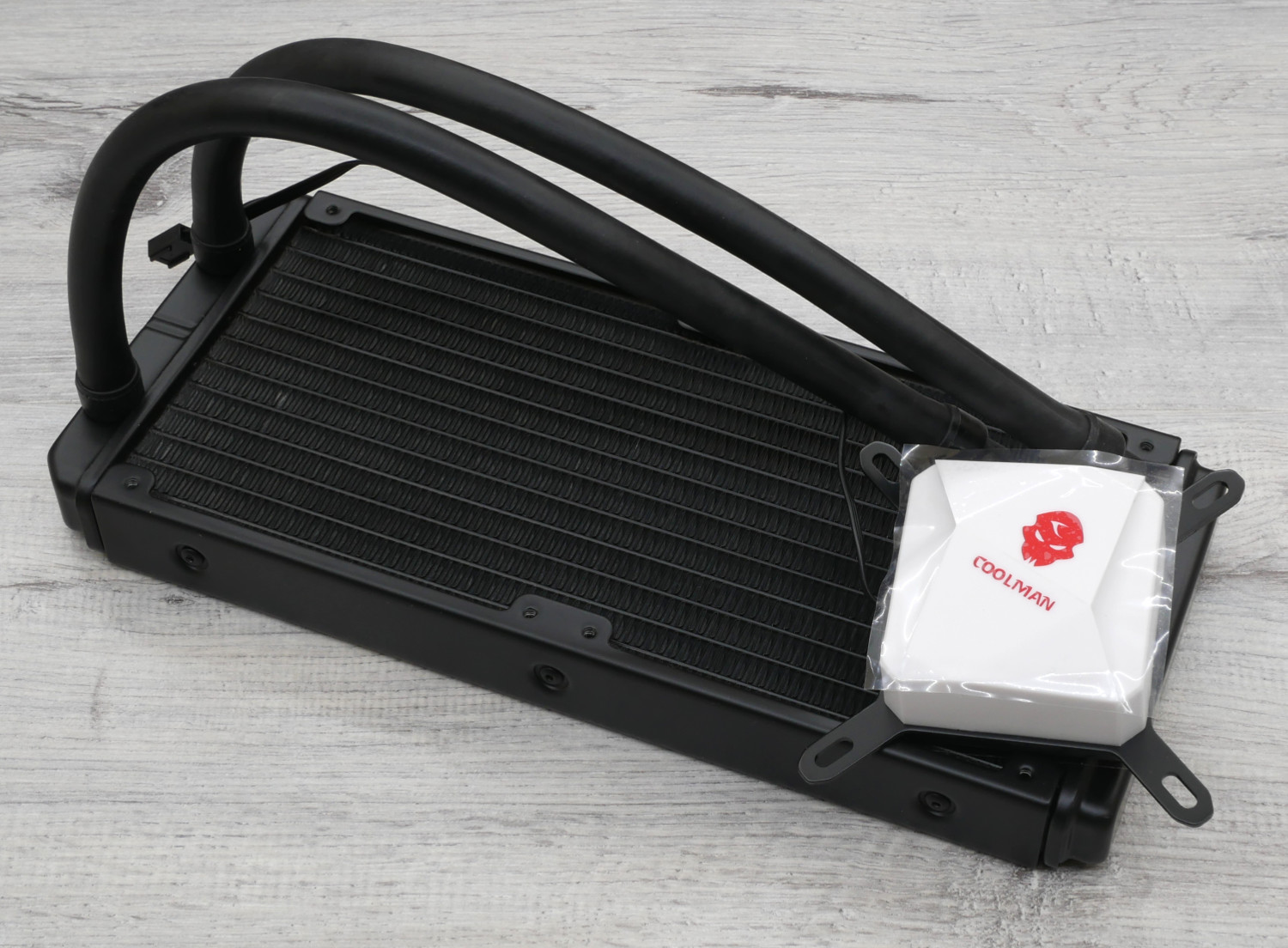

Модель Coolman представляет классическую необслуживаемую систему охлаждения процессора: объединенная помпа-водоблок, соединительные шланги, радиатор и пара вентиляторов стали неотъемлемыми спутниками данного типа СЖО. Различия кроются в деталях.
В первую очередь новинка интересна дизайном корпуса помпы, который на иллюстрациях кокетливо демонстрировал белоснежный внешний облик с некоторой изюминкой. На практике добавился логотип производителя Coolman.

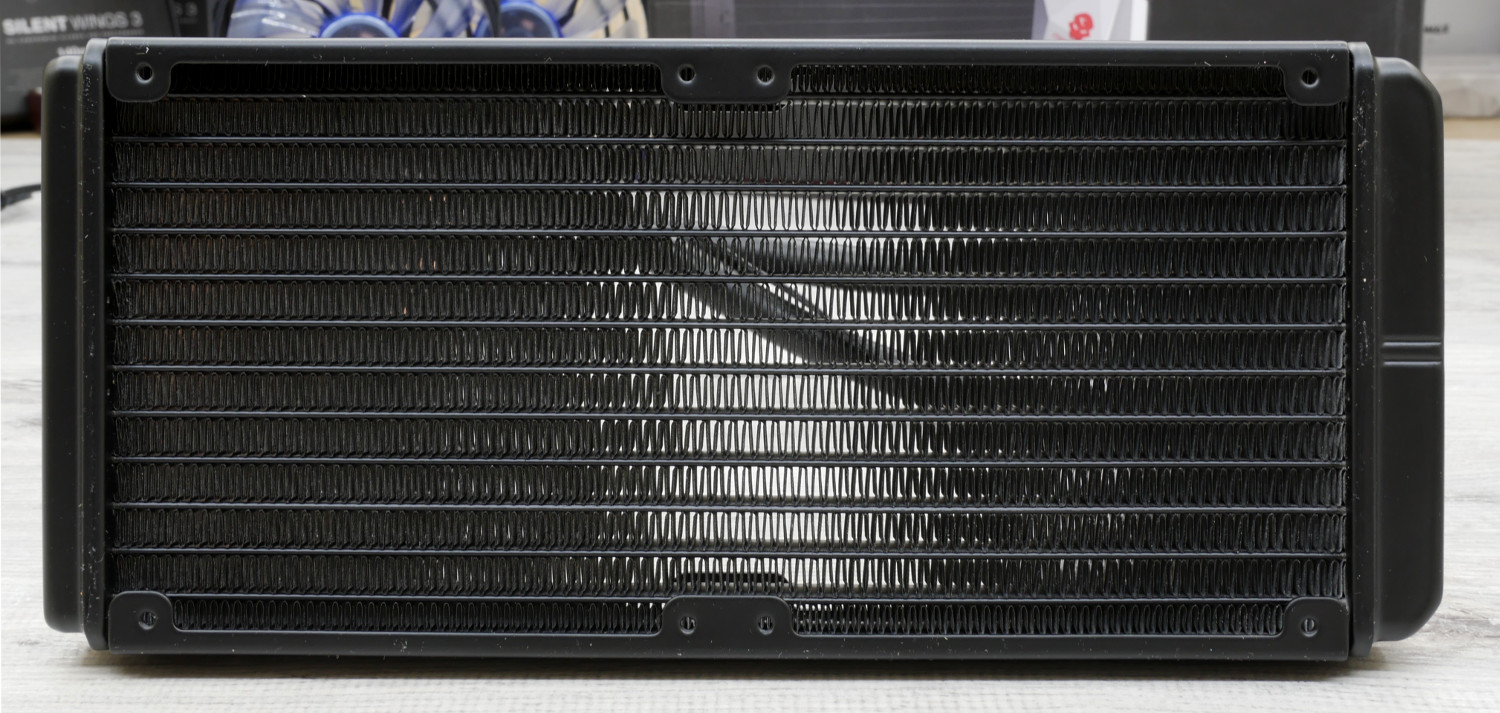

Модель получила радиатор типоразмера 240 мм. Теплообменник выполнен из алюминия и аккуратно окрашен в черный цвет. Его габариты – 273 х 120 х 27 мм.

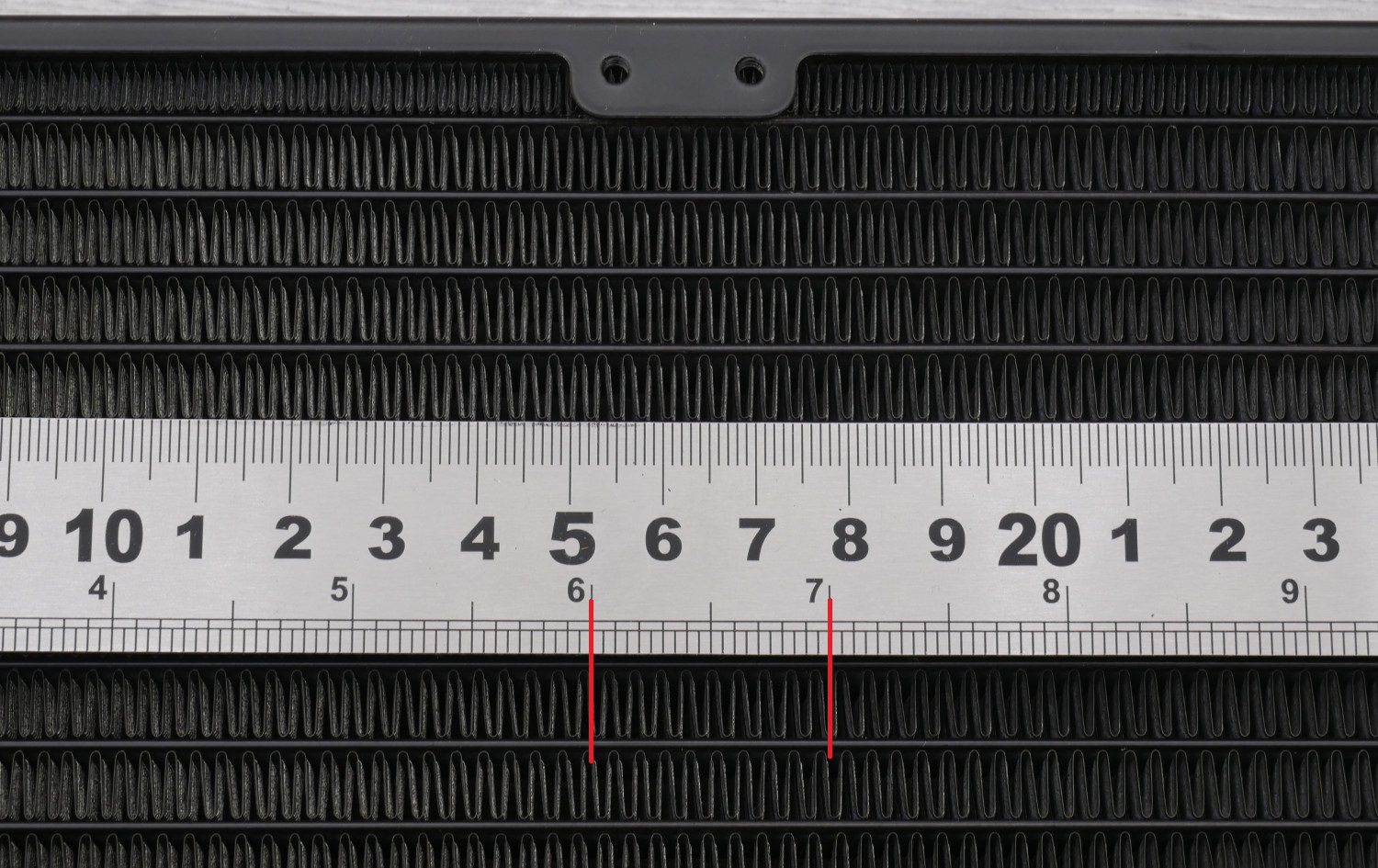

В основе рабочего тела лежит четырнадцать плоских каналов, между которыми впаяно 13 рядов гофрированной ленты. Толщина рассеивающей части составляет 17 мм. Плотность расположения ребер чуть ниже типичной серии радиаторов – 18 FPI. Такая «компактность» позволяет проще продуть теплорассеиватель при малых оборотах вентиляторов.

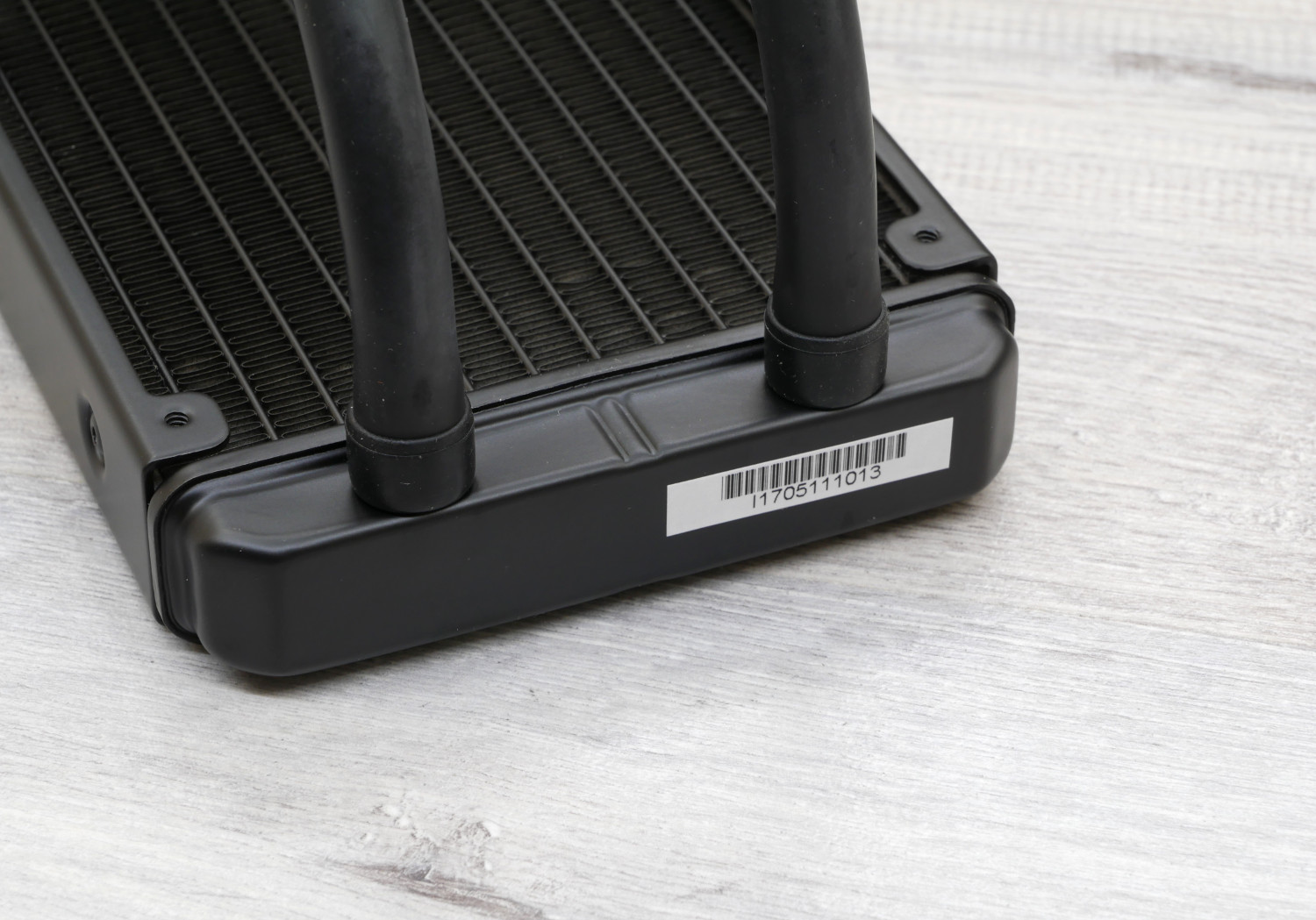

Может создаться впечатление, что Coolman 240M использует несъемный тип фитингов, но это не так. Резиновые шланги надеты на фитинги «елка», а сверху предусмотрено защитное кольцо. Поэтому разборка и отсоединение радиатора от помпы не создает больших затруднений.

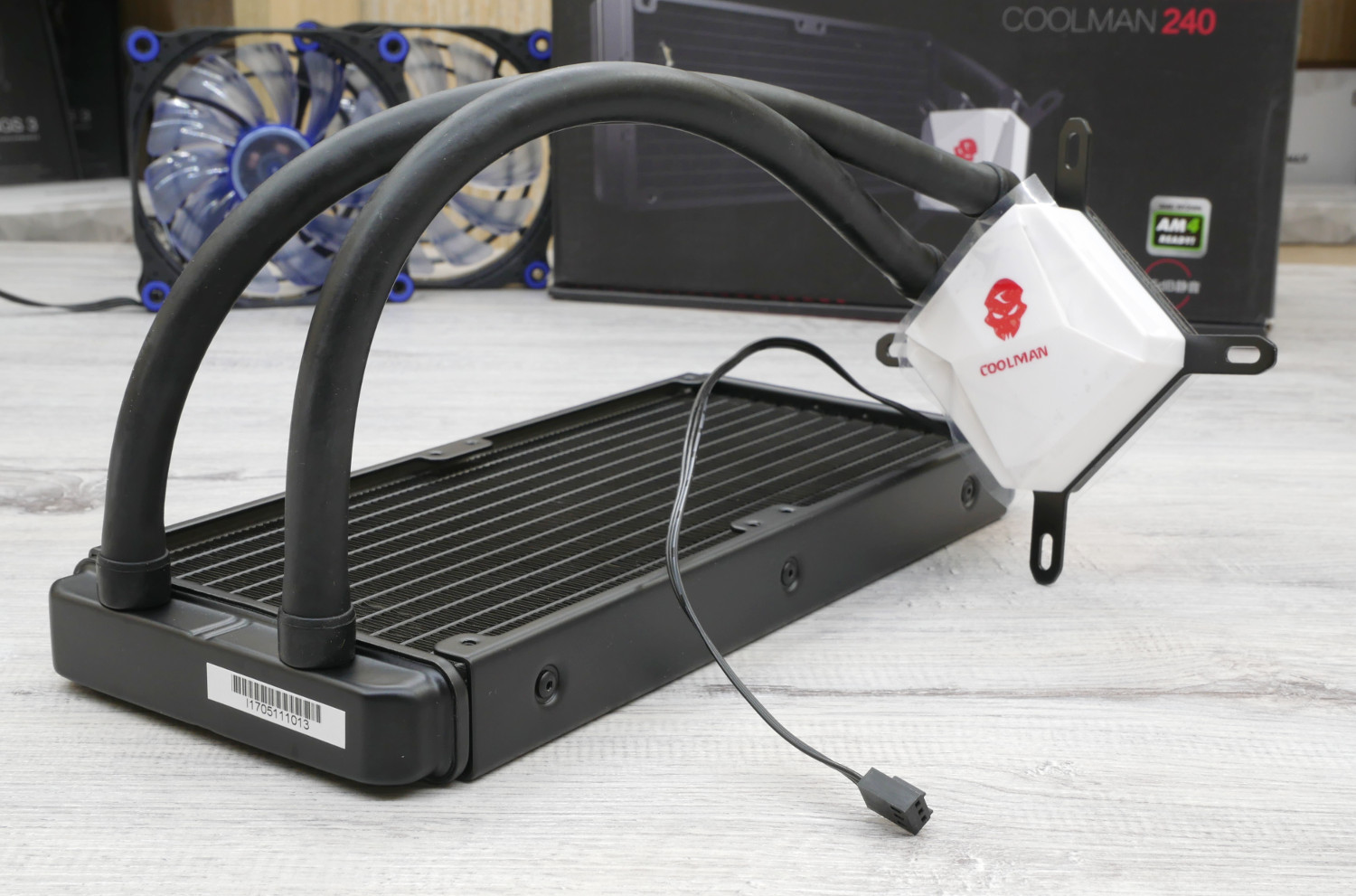

Несомненно удивительным, нет, поразительным пунктом являются те самые шланги. И сейчас вы поймете почему. Их диаметр составляет умопомрачительные 13 мм! Можете представить садовый шланг для полива? Вот здесь без сарказма что-то похожее

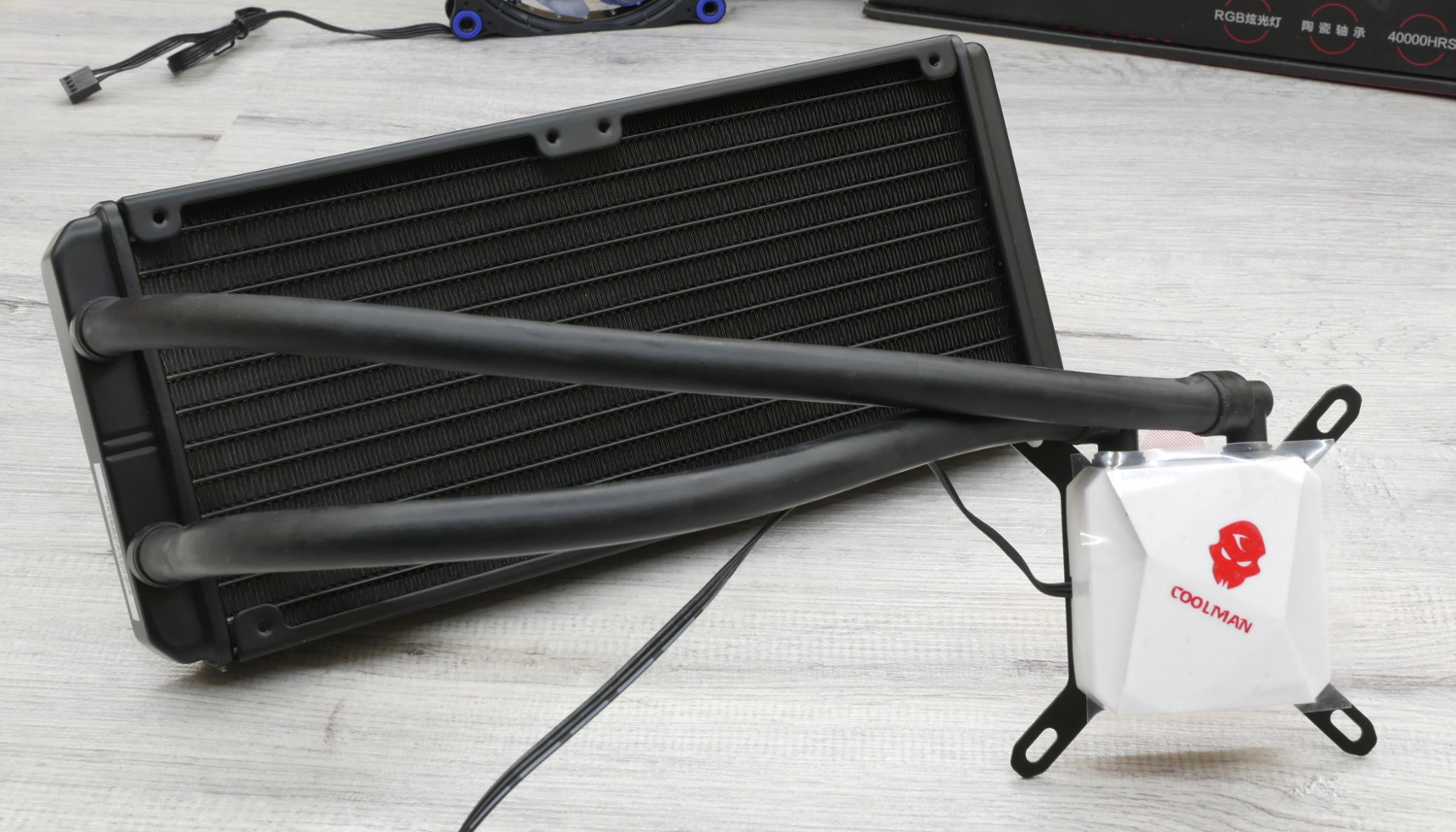

Длина шланга составляет 300 мм. Данный параметр также осложняет задачу по установке.

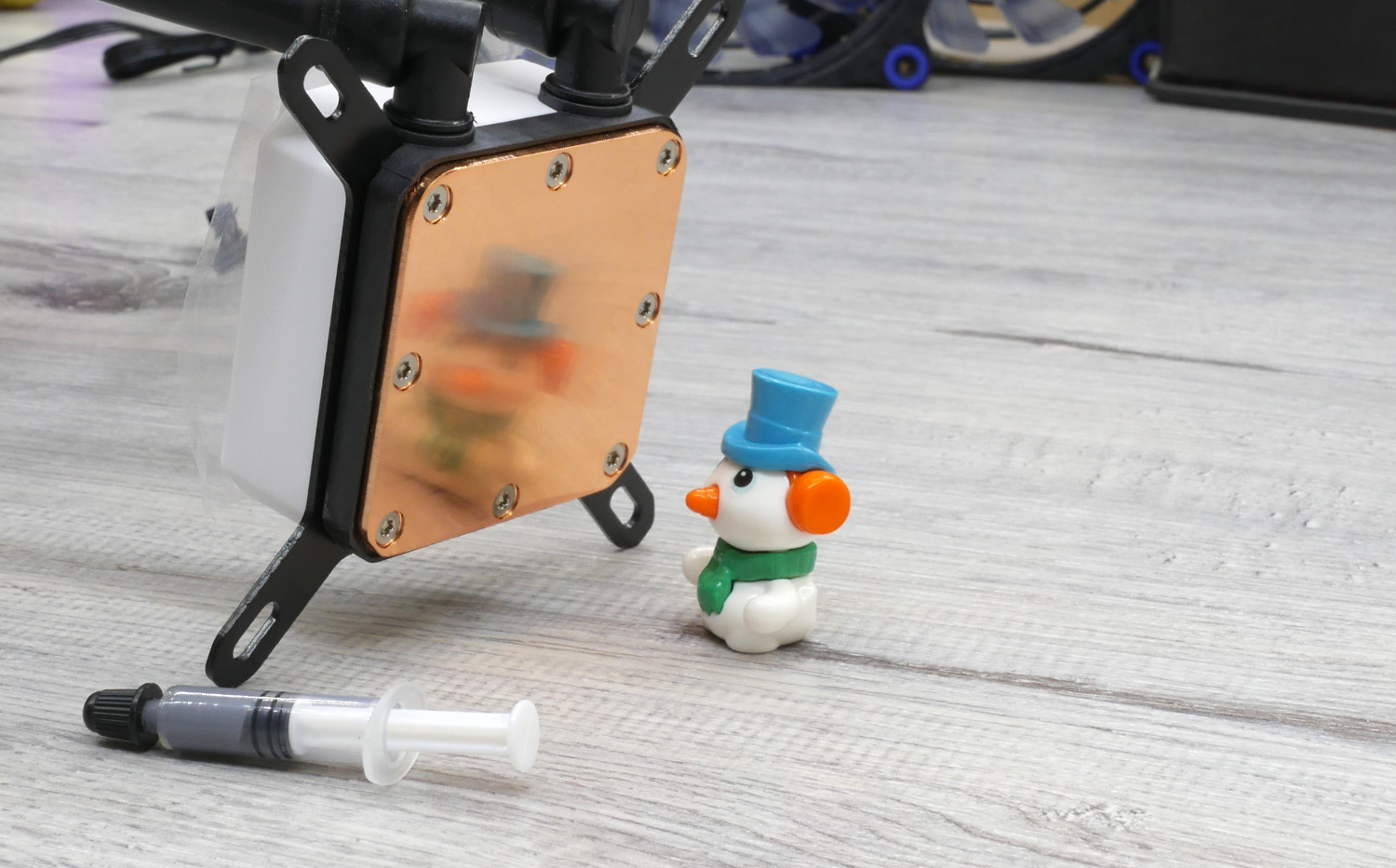

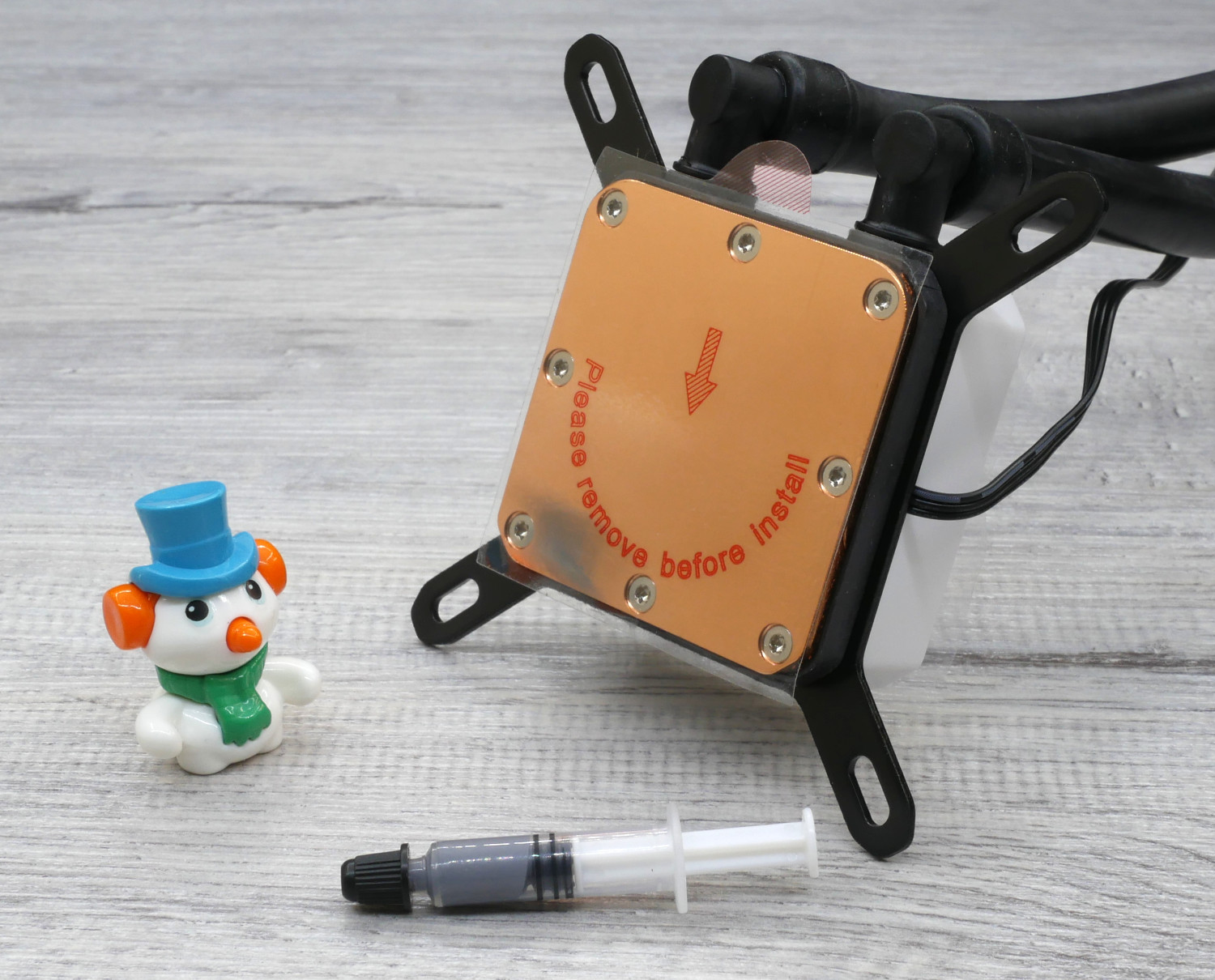

Помпа модели Coolman 240M получила микроканальную структуру с медным водоблоком. Для многоразового использования в комплекте предусмотрен тюбик с термопастой без опознавательных знаков.
Обработка основания выполнена на хорошем уровне, присутствует лишь небольшое помутнение.
Дизайн помпы Coolman 240M прост и минималистичен, благодаря чему новинка и приглянулась. Но глянцевый пластик и логотип производителя не подходят к моему проекту – это лирическое отступление. Следуем дальше.
Разработчики приводят подробную информацию о помпе. Скорость составляет 3500 об/мин±10%, 100 000 часов безотказной работы, высота подъема жидкости – 2.2 мм. А вот в чем себе производитель льстит, так это расход – 751 л/ч!
Такого внушительного показателя могут достичь немногие полноценные помпы, а версии Asetek и вовсе «хвастаются» лишь 40-70 л/ч. Есть подозрение на некачественный перевод, и подразумевалось 75 л/ч (первозданная надпись была 75l, где буква «l» транслировалась как единица).
В верхней кромке помпы Coolman 240M предусмотрена прорезь, под которой прячутся воздухоотводные отверстия и четыре светодиода. Во избежание попадания посторонних предметов применен сетчатый материал.
Питание и управление осуществляется единственным коннектором 3 pin.
Coolman 240M получила поворотные фитинги с углом вращения 270°С, с упором в соседний фитинг.
Крепление пластины реализовано как на моделях Corsair. Между корпусом помпы и медным основанием расположена прорезь, в которую устанавливается скоба.
В качестве активной части выступают два вентилятора типоразмера 120 мм. Их корпус выполнен из черного пластика, ушки креплений получили резиновые антивибрационные насадки.
О модели вентилятора ничего не известно: на наклейке красуется только ICE. Одиннадцать лопастей полупрозрачного синего цвета выделяют вертушки среди одноклассников.
Скорость вращения составляет 500-2000 об/мин, что создает воздушный поток до 88 куб.м/ч. Заявленный уровень шума не превышает 30 дБА.
В процессе тестирования вентиляторы работали в диапазоне 500-1750 об/мин.
Завершает изучение моделей ICE неотключаемая синяя подсветка, которая реализована очень симпатично. Подключение к системному блоку происходит с помощью коннектора 4 pin с поддержкой ШИМ-регулировки.
| Наименование | Coolman 240M |
| Тип радиатора | Двухсекционный |
| Материал рассеивающей части радиатора | Алюминий |
| Внешние габариты радиатора, мм | 273 х 120 х 27 |
| Площадь рассеивания, мм2 | ~8 000 |
| Максимальное количество / типоразмер вентиляторов | 4 х 120 |
| Вентиляторов в комплекте, шт. | 2 |
| Маркировка вентиляторов | Н/Д |
| Диапазон скоростей вращения, об/мин | ~500-2000 |
| Материал основания водоблока | Медь |
| Тип водоблока | Микроканальный |
| Скорость вращения ротора помпы, об/мин | ~1500-3500 |
| Высота подъема жидкости, мм H2O | 2.2 |
| Максимальная производительность, л/ч | Н/Д |
| Максимальное энергопотребление помпы, Вт | Н/Д |
| Совместимость с процессорными разъемами | Intel LGA 1150/ 1151/ 1155/ 1156/ 1366/ 2011-v3; AMD AM4/ AM2/ AM2+/ AM3/ AM3+/ FM1/ FM2/ FM2+ |
Тестирование системы жидкостного охлаждения Coolman 240M проводилось в составе следующей конфигурации:
Программное обеспечение
Тестирование системы охлаждения Coolman 240M проходило при фиксированной частоте 4500 МГц (45 х 100 МГц) центрального процессора Intel Core i7-7700K при напряжении 1.2 В. Оперативная память работала в штатном режиме XMP (3000 МГц, 16-18-18-38-2Т).
Для прогрева CPU использовался тест Linpack в оболочке LinX версии 0.7.2 (четыре потока, объем выделяемой памяти 6144 Мбайт, десять прогонов); для воссоздания типичной нагрузки – игра «Ведьмак 3: Дикая Охота» при максимальных настройках.
На графиках во всех случаях указана температура самого горячего ядра. Мониторинг скоростей вращения крыльчаток вентиляторов и температуры процессора осуществлялся с помощью утилит AI Suite III и HWiNFO v5.52.
Уровень шума фиксировался при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБ. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 27.5-28.0 дБ. Температура воздуха во время проведения тестирования составляла 25 градусов Цельсия.
Противостоять Coolman 240M будут следующие системы жидкостного охлаждения:
«Воздушные» системы охлаждения представлены известным суперкулером Noctua NH-D15S, оснащенным одним вентилятором Noctua NF-A14 PWM. Итак, все участники теста известны, перейдем к результатам.
Но прежде стоит отметить два момента. На данный момент база систем охлаждения пополняется, а результаты будут добавляться в следующих материалах. Тестирование проводилось с максимальной скоростью помп, если это позволяла система охлаждения.
Продолжая общую серию тестов и в частности беря за основу технологию тестирования моего коллеги Лакс (НАВАХУ), мы по традиции начинаем с теста «из коробки» – со стандартными вентиляторами на максимальных оборотах.
Тест с комплектными вентиляторамиС первых секунд СЖО Coolman 240M дает понять, что с аналогичным на первый взгляд решением LC-Power у нее нет ничего общего. Более того она способна составить конкуренцию другой модели в равной весовой категории – NZXT Kraken X52, у которой забирает победу.
Нет у нее соперников и при оценке издаваемого уровня шума – в данном тесте она остается самой тихой СЖО. Хотя это скорее заслуга жестко лимитированных вентиляторов, которые отказывались работать эффективнее (1750-1780 об/мин против 1900-2000 об/мин у прочих участников).
Тест с комплектными вентиляторамиТеперь посмотрим на результаты всех моделей систем охлаждения при снижении оборотов в доступном диапазоне скорости вращения крыльчаток.
Участники тестированияПри равных условиях Coolman 240M почти сравнялась с СЖО Thermaltake Water 3.0 Ultimate, обладающей теплообменником 360 мм, и оставляет позади LC-Power 360.
Экстремальный тест раскрывает возможности всех участников по полной программе, но что в более привычной игровой среде?
Участники тестированияПри менее требовательных задачах разрыв между оппонентами уменьшается, а граница эффективности стирается.
Участники тестированияВентиляторы модели Coolman 240M можно похвалить за низкий уровень шума, что для устройства класса «noname» потрясающий результат. Ожидаешь увидеть показатели не лучше, если не хуже остальных, но новинка приятно удивила.
Для оценки и сравнительного анализа прибегнем к помощи вентиляторов be quiet! SilentWings 3 PWM 120 мм и PWM 140 мм.
Тест с эталонными вентиляторами be quiet! SilentWings 3При сравнении с одинаковыми вентиляторами модель NZXT Kraken X52 демонстрирует, что сдаваться не намерена. В таком тесте вся производительность и эффективность зависит только от радиатора и помпы-водоблока.
К одной из особенностей рассматриваемой модели Coolman относится скорость помпы, равная 3500 об/мин, и возможность регулировки в широком диапазоне: от 1500 до 3500 об/мин с шагом 200 об/мин.
Тестирование помпыНе менее поразительно, что при 3500 об/мин (на практике мой экземпляр работал при 3350 об/мин) помпа становится самой тихой среди ранее протестированных участников.
Тестирование помпыМатериал можно было смело назвать «Из крайности в крайность». Прошлый опыт общения с малоизвестной для российской розницы маркой закончился неудовлетворительно: эффективность LC-Power 360 была сопоставима с моделью, использующей теплообменник 240 мм, помпа оказалась шумнее, а вентиляторы и шланги не вселяли уверенности.
С жидкостной системой охлаждения Coolman 240M ситуация противоположная. Модель была куплена в китайском магазине на AliExpress, и кроме отзывов найти положительные сведения практически невозможно; не добавляет плюсов в копилку и различная информация: поддержка сокета AM4 то есть, то нет, производительность помпы варьируется в зависимости от сайта, наличие подсветки характеризуется то RGB свечением, то монотонным цветом.
Но если не придираться ко всем нестыковкам и сложностям, то Coolman 240M превзошла предшественника, получившись интересной и заслуживающей внимания СЖО. Она вносит разнообразие в модельный ряд систем охлаждения, представленных на рынке, и предлагает конкурентоспособный ценник в ~4 500 рублей (и это без учета скидочных купонов и других предложений сервиса AliExpress).
Такие достоинства героя обзора как тихая помпа, производительность, вентиляторы высшего качества и равномерная подсветка найдут своего ценителя. А простота установки и удобное крепление, подробное руководство и необходимый инвентарь – от термопасты до разветвителя – добавляют Coolman 240M дополнительные плюсы. На другой чаше весов – толстые шланги, глянцевое покрытие помпы и наличие логотипа производителя. Но в принципе это некритично.
Добавим, что благодаря стоимости и характеристикам у модели Coolman 240M практически нет конкурентов в российской рознице. Прочие доступные версии СЖО оборудованы либо пластиковыми гофрированными шлангами, либо шумными вентиляторами, либо всем вместе. И, несмотря на отдельные замечания, общее впечатление остается положительным.
Выражаю отдельную благодарность в подготовке материала donnerjack.
