Компактные системы – это не обязательно что-то медленное и печальное. На самом деле существует целый класс различных материнских плат, вплоть до LGA 2011/ LGA 2066, которые выпускаются в сверхкомпактном форм-факторе Mini-ITX (170 на 170 мм) и позволяют собрать флагманскую систему в небольшом корпусе.
Основная беда таких размеров – катастрофический, буквально ужасающий дефицит места, но в погоне за габаритами энтузиасты готовы жертвовать подавляющим большинством возможностей системы, довольствуясь одним слотом PCIe, половиной из возможных слотов памяти, теснотой и прочим. А производители идут на изощренные решения, вплоть до приклеивания батареек к кожухам, применение планарных конденсаторов, вынос части элементной базы и разъемов на тыльную сторону печатной платы, установку дорогих, но компактных элементов цепей питания…
Как раз в такую группу решений входит модель ASRock Fatal1ty Z370 Gaming-ITX/ac на базе новейшего набора системной логики Intel Z370 для не менее новых процессоров Intel Coffee Lake LGA 1151 (v2). При содействии со стороны нашего постоянного партнера – компании Регард, мы проверим ее возможности на практике с процессором Intel Core i7-8700K.
| Модель | ASRock Fatal1ty Z370 Gaming-ITX/ac |
| Ссылка на сайт | Страница материнской платы на сайте производителя |
| Средняя цена* | ~13 500 |
| Процессоры | Intel Core i3, Core i5, Core i7 В исполнении LGA 1151 (v2) |
| Набор системной логики | Intel Z370 |
| Оперативная память | Поддержка памяти зависит от установленного процессора 2 x DDR4 разъемов DIMM До 32 Гбайт (небуферизованной, не-ECC) Поддержка двухканального режима и Intel X.M.P. Поддержка 2133 / 2400 / 2666 МГц и в режиме негарантированного разгона до 4333+ МГц |
| Аудио | Realtek ALC1220 (до 8 каналов) |
| Сеть | 1 x Intel i219V (10/100/1000 Мбит/с) 1 x Intel Dual Band Wireless-AC 8265 (WiFi/Bluetooth) |
| Слоты расширения | 1 слот PCI Express x16 3.0 1 вертикальный M.2 (Key E, занят Wi_Fi/Bluetooth-адаптером) 1 M.2 2260/2280 PCIe 3.0 |
| Поддержка графических тандемов | Отсутствует |
| Дисковая подсистема | 6 х SATA 6 Гбит/с Поддержка ACHI, NCQ, RAID 0, RAID 1, RAID 0+1, Intel Optane 1 х M.2 2260/2280 SATA 6 Гбит/с и PCIe 3.0 x4 |
| USB | - 9 портов USB 3.1 Gen1 (1 разъема на плате для подключения 2 портов, 7 портов на задней панели платы) - 2 порта USB 2.0 (1 разъем на плате для подключения 2 портов) |
| Разъемы и прочая функциональность на материнской плате | 1 x 24-pin ATX 1 x 8-pin ATX 12V 6 x SATA 6 Гбит/с 2 разъема для подключения вентиляторов системы охлаждения процессора (2 х 4-pin) 1 разъем для подключения дополнительных вентиляторов (3 х 4-pin) 1 колодка лицевой панели корпуса 1 колодка аудиоразъемов корпуса 1 колодка USB 2.0 1 колодка USB 3.1 Gen1 1 разъем для подключения светодиодной подсветки |
| Разъемы и прочая функциональность на задней панели | 1 разъем PS/2 для подключения мыши или клавиатуры 6 портов USB 3.1 Gen1 1 порт Thunderbolt 3, обратно совместимый с USB 3.1 Gen1 Type C 1 сетевой порт RJ-45 6 аудиоразъемов |
| Контроллер I/O | Nuvoton NCT6791D |
| BIOS | Две несъемных микросхемы флеш-памяти по 128 Мбит каждая; AMI EFI BIOS; Поддержка многоязычной локализации интерфейса (русский присутствует) |
| Размеры, мм | 170 х 170 |
| Форм-фактор | Mini-ITX |
Поставляется ASRock Fatal1ty Z370 Gaming-ITX/ac в небольшой коробке, оформленной стандартно для серии ASRock Fatal1ty.
Сопровождает новинку следующая комплектация:
Внешне плата выдает свою принадлежность к серии Fatal1ty лишь небольшой надписью на радиаторе, в остальном используется строгое сочетание черного, серого и серебристого цветов. Никаких красного и золотого, привычных для плат линейки Fatal1ty прошлых лет. Выделяются лишь конденсаторы аудиотракта в оболочке светло-оранжевого цвета фирменного цвета Nichicon и легко снимаемая упаковочная пленка на тыльной стороне винтового крепления крепежных стоек разъема M.2.
Имеется на плате и декоративная подсветка, но представлена она лишь цепочкой из трех RGB-светодиодов, расположенных с тыльной стороны платы под ее нижним краем (аккурат под слотом PEG). Остается назойливое ощущение, что подсветка на плате реализована по принципу «чтобы было».
Также на плате установлен один четырехконтактный разъем для подключения светодиодной подсветки (питающее напряжение - +12 В, сила тока – не более 3 А), расположенный в правом верхнем углу платы (колодка с маркировкой RGB_LED1).

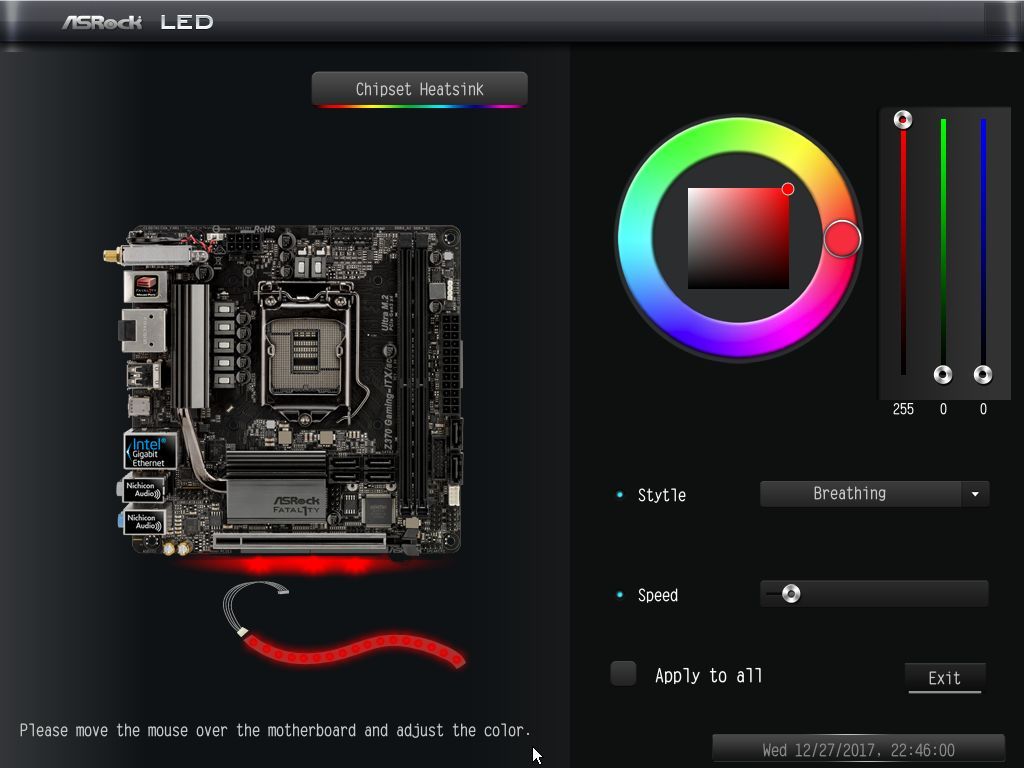

Управление подсветкой можно осуществлять как через BIOS материнской платы, та из среды операционной системы Windows через специальное приложение ASRock RGB LED. Интерфейс обоих вариантов, а также набор их возможностей идентичен (а потому, на мой взгляд, нет никакого смысла загружать с сайта ASRock и устанавливать дополнительное приложение).
Подсветку можно настроить как в единой схеме работы, так и раздельно. Регулируется интенсивность, цвет и стиль свечения (можно отключить полностью). Все заданные настройки как в BIOS, так и в приложении сразу, перезагрузка для этого не требуется. При выключенной, но находящейся «под питанием» системе подсветка погашена.
На плате установлено два радиатора, объединенных теплотрубкой.
Оба радиатора монолитные по своей конструкции и крепятся к плате винтами (без пружин). Плата тестировалась с системой жидкостного охлаждения и каких-либо перегревов не фиксировалось, температура не поднималась выше +70 °C.
Для подключения вентиляторов на плате установлено три четырехконтактных разъемов, два из которых – процессорные. Причем все разъемы сосредоточены по верхнему краю платы.
Плата умеет управлять оборотами четырехконтактных (ШИМ) вентиляторов на всех разъемах, а помпы и старые вентиляторы с трехконтактным подключением управляются только на разъеме CPU_OPT/W_PUMP1, причем необходимо вручную активировать режим DC Mode. Разъем CPU_OPT/W_PUMP1 имеет увеличенный до 1.5 А предел по току и рассчитаны на подключение не только вентиляторов, но и систем жидкостного охлаждения (остальные два разъема на плате имеют стандартный порог в 1 А).
Для настройки поведения вентиляторов в BIOS доступны четыре готовых профиля («Тихий», «Стандартный», «Производительный», «Полная скорость») и один настраиваемый: различные уровни оборотов (от 0 до 100%) по достижению определенного настраиваемого по температуре порога (от +30° до +100° C), таких порогов присутствует четыре. Можно задавать задержку реакции системы на изменение температуры (доступны задержки в 0, 2.1, 2.8, 3.6, 4.2, 5.0, 6.3, 8.5, 12.0, 25.0 секунд).
Для всех разъемов, кроме CPU_FAN1, можно выбирать источник значения температуры (для разъема CPU_OPT/W_PUMP1 тоже), в роли которого может выступать температурный датчик, как в процессоре, так и на материнской плате (предположительно – кристалл набора системной логики).
По факту мне удалось добиться полной остановки вентилятора только на разъеме CPU_OPT/W_PUMP1, причем только переключив его в режим DC Mode, на двух других разъемах ШИМ-вентиляторы продолжали вращаться даже при «0» в настройках (например, Thermalright TY-143 – на уровне 620 об/мин). Для проверок использовались вентиляторы Zalman ZP1225BLM, Thermalright TY-143, Thermalright TY-140, AMD Wraith Spire, ExeGate 9225M12B/UV3, BitFenix Spectre 120mm и Arctic Cooling F9.
Изменения настроек в BIOS принимаются платой с задержкой в несколько секунд, перезагрузка для этого не требуется.
Конструктив процессоров Intel в исполнении LGA1151 требует подвода к ним четырёх основных напряжений – iGPU, VCore, VCCIO и VCCSA. На рассматриваемой плате пять фаз VCore и ддве фазы iGU (интегрированное графическое ядро процессора) работают под управлением Intersil ISL69138, распаянном с тыльной стороны платы.
. В фазах применяются транзисторные сборки DrMOS (по два транзистора в одном корпусе) Intersil ISL99227B.
В однофазной цепи питания памяти использован один SinoPower SM7341EHKP, который в сути – два транзистора в одном корпусе без драйвера.
Установлено на плате, как это водится формата Mini-ITX только два слота памяти DDR4.
Слоты оснащены классическими подвижными защелками с верхнего края и пазом-защелкой с нижнего края. ASRock заявляет о поддержке частот до 4333 МГц, но при этом лишь 2133/2400/2666 МГц гарантируются как реальные – согласно спецификациям Intel.
Без неприятных сюрпризов не обошлось: слоты расположены ближе друг к другу чем обычно и используемые мною обычно в тестах модули памяти G.Skill TridentZ DDR4-3600 (F4-3600C17D-16GTZ) просто не влезли. Точнее, запихать-то их в слоты удалось, но как итог – они торчали «веером» с заметным отклонением слотов от нормального положения.
А ведь G.Skill TridentZ – одна из наиболее популярных серий памяти, причем в классе частот выше 3600 МГц (мы же помним, что ASRock обещает возможность работы с частотами до 4333 МГц и выше?) они и вовсе чуть ли не единственный более-менее массово выпускаемые модули DDR4. Запускать плату в таком виде я просто не рискнул и установил менее емкий комплект G.Skill Ripjaws V DDR4-4000 (F4-4000C19D-8GVK), с которым такой проблемы не возникло, даже осталось некоторое расстояние между модулями.
Периферийных устройств к плате подключить можно фактически самый минимум. Но возможности Intel Z370 по дисковой подсистеме реализованы полностью: установлено все шесть поддерживаемых разъемов SATA 6 Гбит/с.
Помимо этого имеется одна 20-контактная колодка USB 3.1 Gen1 (переименованный некоторое время назад интерфейс USB 3.0) и одна 9-контактная колодка USB 2.0. На этом – все.
Помимо них мы найдем колодку системного динамика, колодку кнопок управления и светоиндикации, колодку фронтальной аудиопанели корпуса системного блока (за блоками аудиоразъемов задней панели материнской платы). Назначение белой восьмиконтактной колодки ASRock не разглашается.
Аудиотракт построен на базе аудиоконтроллера Realtek ALC1220, одного усилителя Texas Instruments NE5532 и пары «Hi-End-конденсаторов» Nichicon.
Во избежание потерь качества из-за электромагнитных наводок от остальных элементов платы, аудиотракт номинально отделен от остальной части платы участками текстолита, лишенными токопроводящих слоев, а по факту имеет место лишь присутствие «для галочки» несколько участков:
За поддержку сети отвечает гигабитный Intel i219V.
Специальный разъем «Fatal1ty Mouse Port» с помощью специального Windows-приложения можно настраивать: меняется частота опроса порта, увеличивая точность и скорость реакции системы на мышь, что может быть нелишним в компьютерных играх класса «шутер».
Разъем Thunderbolt 3 является обратно совместим с USB 3.1 Gen1 Type C и реализован посредством контроллера Intel JHL6240 в связке с Texas Instruments TPS65982DA.
Сообщается с системой эта связка посредством двух линий PCI-Express 3.0 к набору системной логики Intel Z370.
На плате установлен только один PEG, физически являющийся слотом PCI-Express 3.0 x16. Подключен этот слот к процессору.
Слот имеет усиленную конструкцию в виде металлического кожуха с дополнительными точками крепления к плате, что позволит слоту лучше «противостоять» видеокартам с особо тяжелой системой охлаждения
Посадочное место M.2 распаяно с тыльной стороны платы и рассчитано всего лишь на два типоразмера – 22 х 60 и 22 х 80 мм:
Допускается установка любых PCIe-устройств, в том числе PCIe SSD NVMe/AHCI, а также SATA SSD M.2. Подключен разъем к набору системной логики Intel Z370 четырьмя линиями PCI-Express 3.0.
Intel не стала следовать примеру AMD, которая всю инициализирующую логику в Socket AM4 поместила в процессор, а потому микросхемы флеш-памяти по-прежнему размещены около набора системной логики.
На рассматриваемой плате установлена одна несъемная микросхема Winbond 25Q128JVSQ объемом 128 Мбит. Обычно у ASRock поверх микросхемы BIOS наклеивается этикетка с заводской версией BIOS (независимо от происхождения платы, будь то журналистский образец или розничный экземпляр), но в данном случае она отсутствует.
Рядом с ней распаяна колодка для прямого подключения программатора с целью восстановления поврежденного содержимого микросхемы в случае сбоя или некорректной прошивки. На задней интерфейсной панели платы имеется кнопка сброса настроек BIOS. Батарейка приклеена к WiFi-адаптеру (типичное решение для плат формата Mini-ITX).
Кнопка на плате установлена не просто так: традиционная перемычка отсутствует.
| Модель | ASRock Fatal1ty Z370 Gaming-ITX/ac |
| Ссылка на сайт | Страница материнской платы на сайте производителя |
| Версия BIOS, с которой проводилось тестирование | P1.40 от 5 декабря 2017 года |
| BCLK | От 100 до 500 МГц с шагом 0.01 МГц |
| PCIe | Отсутствует |
| Оперативная память, МГц | Поддержка XMP Множители для DDR4 от 800 до 4400 МГц, в том числе 1866 / 1900 / 2000 / 2100 / 2133 / 2200 / 2266 / 2300 / 2400 / 2500 / 2533 / 2600 / 2666 / 2700 / 2800 / 2900 / 2933 / 3000 / 3066 / 3100 / 3200 / 3300 / 3333 / 3400 / 3466 / 3500 / 3600 / 3700 / 3733 / 3800 / 3866 / 3900 / 4000 / 4133 / 4200 / 4266 |
| Множитель процессора CPU Core |
От 8 до 83 с шагом 1 |
| Множитель процессора CPU Cache |
От 8 до 83 с шагом 1 |
| Напряжение CPU Core | - надбавкой от -100 до +300 мВ с шагом 10 мВ - фиксированное значение от 0.900 до 3.000 В с шагом 0.005 В |
| Напряжение CPU VCCIO | - фиксированное значение от 0.850 до 1.200 В с шагом 0.010 В |
| Напряжение CPU VCCSA | - фиксированное значение от 0.950 до 1.350 В с шагом 0.050 В |
| Компенсация просадок напряжения CPU Core (LoadLine Calibration) | Auto, Level 1, Level 2, Level 3, Level 4, Level 5 |
| Напряжение оперативной памяти | Auto, от 1.200 до 1.500 В с шагом 0.050 В |
| Прочие напряжения | DRAM Activation Power Supply, 1.0 V PCH, VCCST, VCCPLL, CPU Internal PLL, GT PLL, Ring PLL |
| Интерфейс BIOS | Графический, поддержка восьми языков локализации, в том числе русского |
| Функциональность BIOS | Профили настроек (пять в памяти BIOS плюс возможность сохранения и загрузки с накопителей USB) |
| Файловые системы, поддерживаемые BIOS для сохранения скриншотов и профилей настроек | Скриншоты: только USB и FAT16/32 Профили настроек BIOS: только USB и FAT16/32 Файловая система NTFS не поддерживается |
| Secure Boot | По умолчанию отключено |
«Заводская» версия BIOS – инженерная L1.01. Произведено обновление до версии P1.40 – наиболее новой на момент тестирования.

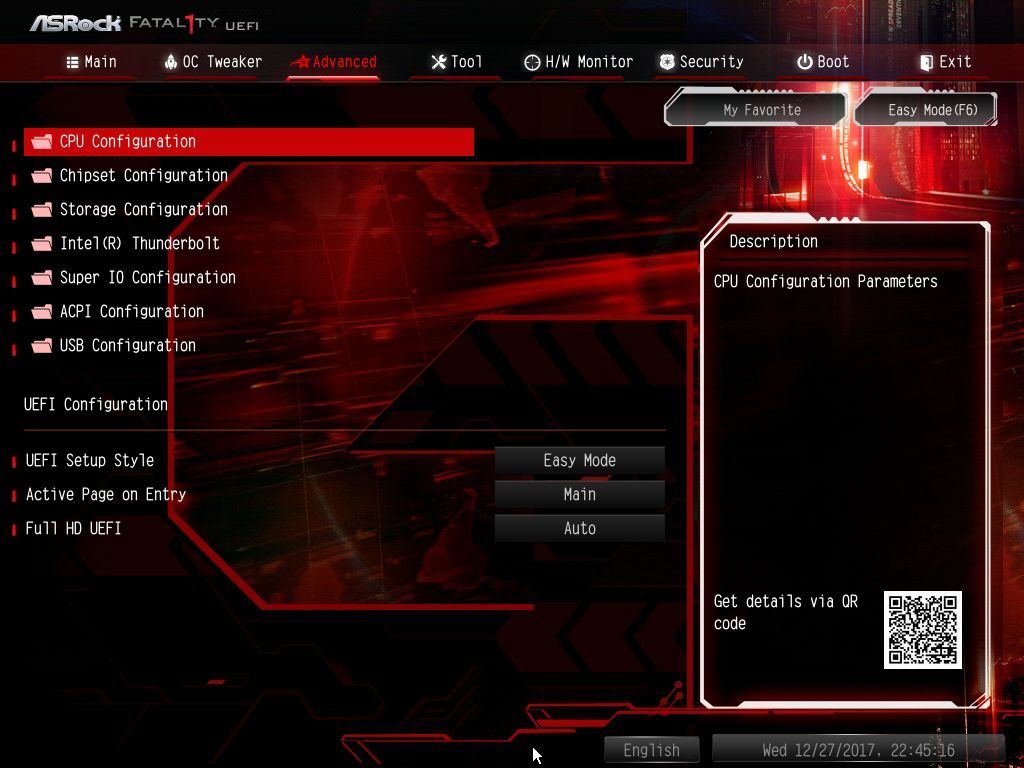

Интересно, что меню BIOS оформлено в двух разных цветовых гаммах: Easy Mode – для «обычных» плат, Advanced Mode – для серии Fatal1ty (как и должно быть). Эта ошибка наблюдалась как в изначальной, так и в актуальной прошивках BIOS.
Реализованы фирменные дополнения ASRock:
Тестирование ASRock Fatal1ty Z370 Gaming-ITX/ac проводилось на следующей конфигурации:
При проведении тестов используется процессор Intel Core i7-8700K, который при нагрузке на все ядра и потоки даже с использованием AVX-инструкций спокойно работает на частоте 4.3 ГГц при загрузке всех ядер/потоков. Однако в случае с материнской платой ASRock его частота падает до 4100 МГц.
Разгон… Как бы это сказать… Он есть, но в то же время его нет. Частоту стендового процессора нельзя зафиксировать даже для AVX-приложений – параметр AVX Ratio Offset игнорируется и при запуске LinX 0.8.0 с поддержкой AVX2 частота ЦП падает до 3.6 ГГц.
И происходит это сразу, ни о каком перегреве цепей питания CPU говорить не приходится.
При запуске Prime95 результат почти тот же, разница лишь в том, что это начинает происходить через 10-12 минут после старта теста:
Троттлинг продолжал включаться даже после отключения двух ядер из шести и работе Hyper Threading на частоте 4.8 ГГц при напряжении 1.38 В (фактическом, по двум мультиметрам), но теперь частота ЦП падала лишь на 100 МГц.
Фактически снижение частоты не фиксируется только в фирменном Intel Extreme Tuning Utility:
При этом системная плата без проблем подхватила XMP-профиль используемого комплекта оперативной памяти для частоты 4000 МГц:
Хотя насколько стабилен такой режим, можно лишь гадать из-за невозможности запуска стресс-тестов: Prime95 вызывает троттлинг и в режиме Custom с ручным указанием объема памяти.
При таком раскладе дальнейшие эксперименты с разгоном и рассматриваемой материнской платой были сочтены бессмысленными.
Сравниваю с собственной ASRock Z270M-ITX/ac, купленной меньше года назад за $130, и, честно говоря, в недоумении. Новинка ASRock предлагается покупателям за $205: DVI нет, LAN RJ45 – один, а не два, USB на задней интерфейсной панели – меньше, разгон – ничего выдающегося. И пусть прямым конкурентом для «старой» модели идет ASRock Z370M-ITX/AC, но и она стоит заметно дороже – $159. Такое решение было бы интересно, если бы умело полноценно разгонять новые шестиядерные Core i7, но оно неспособно и на это.
Работа в штатном режиме? Просто сверхкомпактная производительная система? По наблюдениям пользователей, Intel Core i7-8700K даже под нагрузкой с использованием AVX-инструкций способен работать на частоте 4.3 ГГц при загрузке всех ядер/потоков. Рассмотренная ASRock Fatal1ty Z370 Gaming-ITX/ac в такой ситуации «роняет» процессор до 4100 МГц. Иначе говоря, даже со штатным режимом все не так просто.
Зато можно с ходу запустить ее с памятью DDR4 на частоте, например, 4000 МГц, но полноценно проверить стабильность работы в таком случае невозможно из-за срабатывающей защиты. В сухом остатке получаем новую материнскую плату с минимумом разъемов, декоративной подсветкой «для галочки», невнятным разгоном, но зато с подросшей ценой и громким именем.
Единственное, на что можно уповать, так это на попадание на обзор бракованного экземпляра системной платы. Но на данный момент выяснить это сложно, поскольку модель только начала поступать в продажу и возможности приобрести другой образец пока нет.
