Лаборатория Overclockers.ru продолжает знакомить читателей с продукцией Fractal Design – шведской компании, выпускающей корпуса, блоки питания и системы охлаждения. Среди ее моделей наиболее популярна «тихая» серия Define, в частности линейка Define R.
Героем обзора стал корпус Define R6, который приходит на смену удачной модели Define R5, подробно рассмотренной на страницах нашего сайта в начале 2015 года. Если между выпуском «обычных» версий Define R4 и R5 прошло чуть более двух лет, то с момента анонса «пятерки» – три полных года. Мы выясним, что же улучшили инженеры компании за это время.
Define R6 поставляется в четырех цветовых исполнениях: белом и черном, а также в двух темных оттенках, которые производитель называет «Gunmetal» и «Blackout». В каждом случае доступны два варианта исполнения системного блока – с глухой боковой стенкой и боковой стенкой из закаленного стекла.
К нам на тестирование попал черный вариант с боковой стенкой из закаленного стекла.
Новинка упакована в достаточно крупную коробку, габариты которой составляют 560 x 347 x 650 мм. Особенно выделяется ее ширина. По сравнению с предшественником коробка увеличилась на пару сантиметров в каждом измерении.
Оформление практически идентично таковому у Fractal Design Define R5. На лицевой стороне схематически изображен корпус и указана его модель.
Коробка снабжена вырезами на торцах, облегчающими транспортировку. Хотя с учетом массы – 14.4 кг – лучше заранее позаботиться о машине или доставке. По сравнению с упаковкой предшественника масса возросла почти на 2 кг.
С обратной стороны на коробке перечислены одиннадцать основных фишек корпуса на пяти языках, включая русский, а также «exploded view».
Внутри корпус облачен в полиэтиленовый пакет и зажат между двумя пенопластовыми фиксаторами. Со стороны боковой стенки из закаленного стекла установлен дополнительный фиксатор из вспененного полиэтилена.
Комплект поставки упакован в маленькую коробочку из гофрированного картона. В ней по семи отдельным пакетикам расфасованы все необходимые винтики, шесть пластиковых стяжек для организации кабелей, салфетка из микрофибры, стандартная 6 мм стойка для крепления материнской платы и головка для ее установки.
Руководство пользователя представляет собой средней толщины книжицу формата А5 о 38 страницах в альбомной ориентации. Инструкции приведены на восьми языках, среди которых присутствует русский.
Для любознательных читателей приложу ссылку на руководство пользователя на сайте компании-производителя в формате PDF.
Начнем раздел стандартно – с фотографии Fractal Design Define R6 для прессы.
Внешне новинка сохранила стиль своего предшественника – это строго выглядящий корпус, дизайн которого не в чем упрекнуть.
Его размеры: 543 x 233 x 465 мм, масса – 12.4 кг. Корпус прибавил два сантиметра в глубину и полтора сантиметра в высоту.
Лицевая панель снабжена пластиковой дверцей. Снаружи она отделана анодированным алюминием, а внутри покрыта шумо-виброизолирующим материалом. Отделка алюминием с внешней стороны выгодно отличает Define R6 от «пятерки», дверца которой была полностью пластиковая.
Дверца достаточно массивная и надежная. Как и у предшественника, она открывается влево, но есть возможность перевесить ее на правую сторону.
За ней находится всего одна заглушка для устройства 5.25" – это меньше, чем у предшественника, у которого было два посадочных места под устройства 5.25".
Всю остальную часть передней панели занимает пылевой фильтр, который легко снимается для обслуживания и открывает доступ к двум фирменным вентиляторам Dynamic X2 GP-14 диаметром 140 мм.
Блок управления размещен в передней части верхней панели. Он идентичен таковому у Define R5. На нем cлева направо находятся разъемы наушников и микрофона, кнопка экстренной перезагрузки, крупная кнопка питания, два порта USB 2.0 и два порта USB стандарта 3.0.
В целом блок управления вызывает позитивные чувства. Кнопка питания крупная, с коротким ходом, ощущение от нажатия приятное. Кнопка экстренной перезагрузки, напротив, очень маленькая, дабы избежать случайного нажатия, но если постараться, ее можно нажать без помощи посторонних предметов.
Верхняя панель металлическая. В передней части находятся элементы блока управления, о которых уже упомянули выше.
Основная часть верхней панели закрыта съемной металлической крышкой, которую можно снять, нажав на крупную кнопку на задней части корпуса. Она разблокирует защелки, на которых фиксируется крышка.
Крышка снимается вместе с пылевым фильтром, открывая доступ к верхней части шасси, на которую можно установить дополнительные вентиляторы системы охлаждения или радиатор СЖО.
Пылевой фильтр можно снять с верхней крышки и установить без нее, обеспечив дополнительную вентиляцию.
Сзади все почти стандартно для компоновки с нижним расположением блока питания. Над его посадочным местом располагаются семь слотов расширения с металлическими заглушками, а справа от них – еще два вертикальных слота с заглушками для установки видеокарты в вертикальной ориентации с использованием «райзера». Это еще одно отличие от предыдущей модели Define R5.
Выше находится вырез для коммуникационных портов материнской платы и фирменный 140 мм вытяжной вентилятор Dynamic X2 GP-14.
Большую часть нижней панели занимает вентиляционная решетка, закрытая пылевым фильтром:
После его снятия мы видим вентиляционные отверстия на месте установки блока питания и два посадочных места для двух дополнительных 120/140 мм вентиляторов или радиатора СЖО.
Сам пылевой фильтр самый длинный из всех, что мне приходилось видеть, поскольку он закрывает всю нижнюю часть корпуса:
Ножки крупные и высокие, должны обеспечить достаточное расстояние от поверхности для обеспечения надлежащей вентиляции. Что ж, по сравнению с прошлой версией нижняя панель не претерпела существенных изменений.
Боковая стенка выполнена из закаленного стекла, которое для моделей в темном исполнении тонировано на 33%, а в случае варианта в белом исполнении полностью прозрачно.
Стекло крепится на стальной рамке, которая фиксируется на месте так же, как и противоположная боковина: поворотом с задней стороны, задняя же часть надежно фиксируется на защелках. Благодаря этому при необходимости частого доступа к компонентам ПК их можно не фиксировать винтами.
Вторая боковина выполнена из толстой стали и с внутренней стороны покрыта шумо-вибропоглощающим материалом.
Теперь представим наш традиционный разворот…
… и переходим к изучению внутреннего устройства корпуса Fractal Design Define R6.

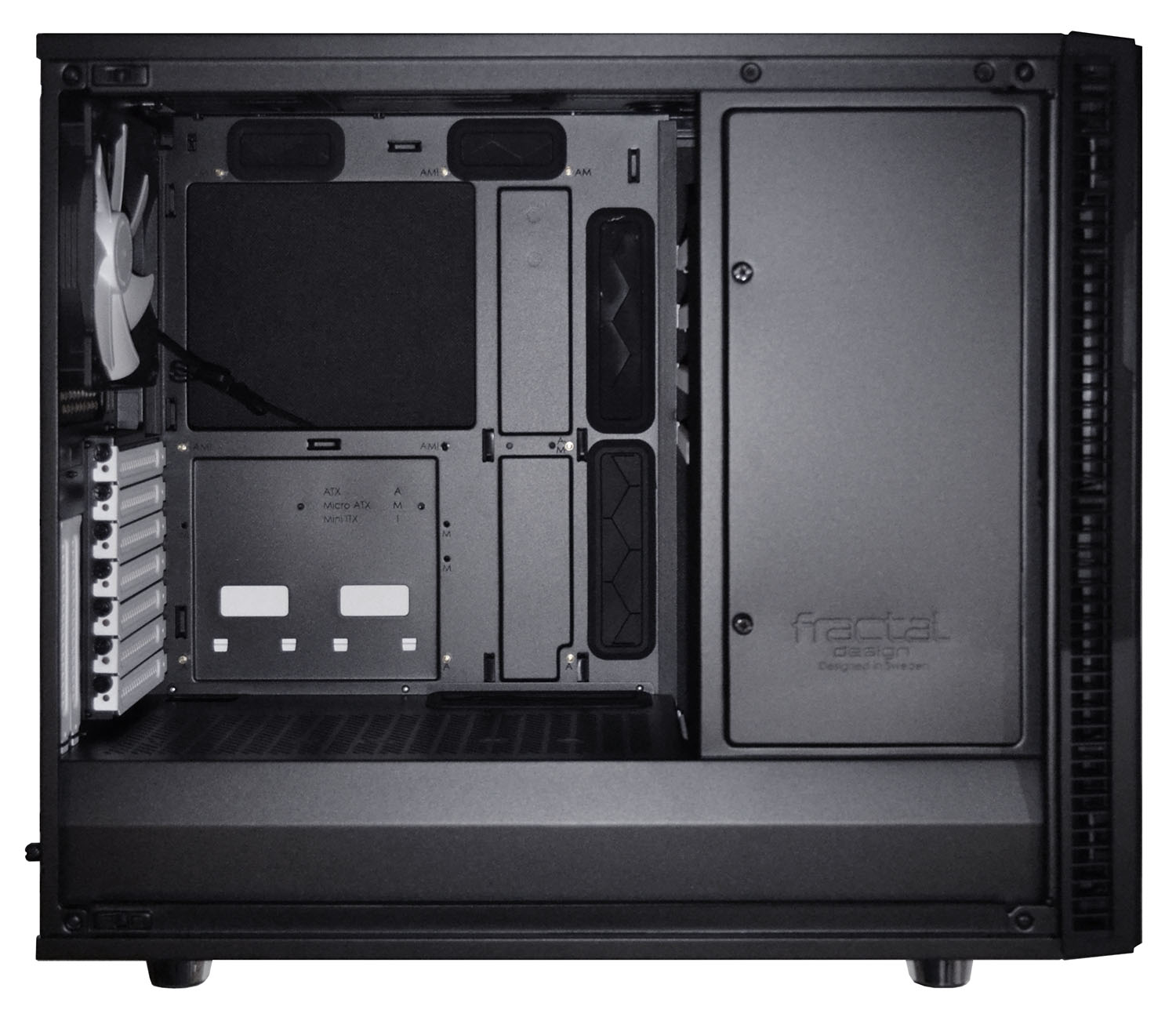

Если заглянуть внутрь, то в глаза сразу бросается главное отличие Define R6 от предшественника. Это двухсекционная конструкция, которая в уходящем году стала основным трендом во внутреннем дизайне компьютерных корпусов.
Отсек блока питания отделен от остальных компонентов компьютера, что хорошо влияет на внешний вид собранной системы. Жгуты кабелей, исходящих от БП, полностью скрыты от глаз до тех пор, пока не появятся через отверстия системы организации кабелей.
Привлекает внимание необычный вид передней части, в которой обычно находится корзина для жестких дисков. Она закрыта крышкой с логотипом Fractal Design. Демонтировать ее можно, открутив два винтика:
С крышкой, закрывающей корзину, корпус однозначно выглядит аккуратнее. В остальном все стандартно: отсек материнской платы располагается над отсеком блока питания.
Крупный вырез в поддоне за процессорным разъемом должен позволить устанавливать прямо в корпусе даже системы охлаждения CPU, крепление которых использует backplate (упорную крестовину, располагающуюся с обратной стороны материнской платы).
Система организации кабелей представлена четырьмя крупными отверстиями в поддоне, снабженными черными силиконовыми мембранами. Два крупных отверстия находятся в передней части перед корзиной для жестких дисков, два отверстия поменьше – в верхней части. Последнее часто бывает полезно, чтобы вывести дополнительный 12 В-разъем к материнской плате.
Еще одно крупное отверстие предусмотрено в верхней части отсека блока питания. Кроме того, в систему управления кабелями входит кабельный канал с двумя фирменными липучками, на которые нанесен логотип производителя.
«Сable management» в данном корпусе Fractal Design выглядит весьма многообещающе, и его удобство и эффективность мы обязательно оценим во время сборки, к которой перейдем совсем скоро.
Заглушки слотов расширения лишены какой-либо системы безвинтового крепления, однако все они крепятся винтами с накатанной головкой.
Обратная сторона корпуса в открытом состоянии:
Хорошо видно отверстие в поддоне для доступа к упорной крестовине и отверстия системы управления кабелями.
Привлекает внимание необычная конструкция корзины для жестких дисков. Она занимает всю переднюю часть корпуса от верха до низа, и теоретически в нее можно установить одиннадцать накопителей 3.5", но в комплекте идет только шесть салазок, которые можно распределить по посадочным местам произвольным образом. По умолчанию оставлено место, чтобы уместить в длину габаритный графический ускоритель. Салазки позволяют установить, как диск 3.5", так и накопитель 2.5".
С обратной стороны находятся две оснастки для установки твердотельных накопителей или жестких дисков формата 2.5".
В корпусе установлен контроллер вентиляторов с ШИМ-регулировкой (PWM) с помощью сигнала с материнской платы. Он подключается к питанию посредством разъема для дисков SATA, на выходе шесть трехконтактных и три четырехконтактных разъема для подключения вертушек.
Это еще одно отличие от модели Define R5, в которой подобного хаба не было, а была возможность ручного переключения напряжения между 12, 7 и 5 В для трех вентиляторов максимум.
На мой взгляд, автоматическая регулировка оборотов и возможность подключения до девяти устройств – несомненный плюс.
Как обычно в случае новых корпусов, главным критерием пригодности данного экземпляра к эксплуатации станет вывод о его способности вместить тестовую систему, а также насколько продуман процесс сборки. Поэтому нам пора перейти к описанию ее особенностей и инструментальным измерениям. Но прежде перечислим компоненты тестового стенда.
В корпусе Fractal Design Define R6 собиралась следующая система:
Тестовая конфигурация, без сомнения, древняя. Но и с такими компонентами можно составить свое впечатление о корпусе.
Согласно спецификациям производителя, корпус может вместить весьма габаритные комплектующие: видеокарту длиной до 440 мм; блок питания длиной до 300 мм; процессорный кулер высотой до 185 мм. Наша тестовая система в плане размеров компонентов заметно скромнее, так что все должно пройти гладко.
Fractal Design Define R6 поддерживает материнские платы следующих стандартов: eATX (шириной до 285 мм), ATX, mATX и ITX. Системная плата устанавливается на стандартные шестимиллиметровые стойки.
Устанавливаем жесткие диски, которые крепятся к салазкам специальными винтиками через резиновые прокладки с нижней стороны. Это должно хорошо сказаться на уровне шума. Накопители 2.5" также крепятся к салазкам с нижней стороны.
В корзину «винчестер» с установленными салазками устанавливается несколько нетривиально. Сначала он передней частью фиксируется в специальном пазу, затем привинчивается винтом с накатанной головкой с внешней стороны. Тем не менее, процесс установки интуитивен и не должен вызвать проблем у пользователей.
Салазки с накопителем 2.5" вставляются в прорези на поддоне нижней частью, а сверху фиксируются на поддоне винтом с накатанной головкой. Существует альтернативный вариант установки салазок c накопителями 2.5" – сверху на отсеке блока питания:
В век цифровой дистрибуции наличие привода оптических дисков уже не так актуально, поэтому этот шаг мы пропустим. Однако в случае его установки никаких проблем возникнуть не должно.
На блок питания сначала устанавливается крепежная рамка. Для этого в комплекте поставки предусмотрено четыре винта с накатанной головкой. Затем БП с установленной рамкой фиксируется в корпусе.
На очереди платы расширения. Как уже упоминалось, здесь не используется безвинтовое крепление, однако в наличии винты с накатанной головкой.
Теперь, когда все компоненты на своих местах, осталось разобраться с проводами. Через крупные отверстия кабели выводятся за поддон и прекрасно прокладываются. Я часто сетую, что во многих моделях силиконовые мембраны держатся в своих местах очень слабо и норовят слететь. В тестируемом корпусе такой проблемы нет, мембраны держатся в своих отверстиях надежно, что радует.
Отдельно нужно отметить удобство отверстия в отсеке блока питания, которое позволяет очень аккуратно подвести разъемы передней панели…
И тот факт, что кабели передней панели собраны в жгут с оплеткой. За это стоит сказать производителю отдельное спасибо. Когда кабели передней панели болтаются все по отдельности, их неудобно прокладывать, а в данном случае подключение разъемов передней панели доставило положительные эмоции.
Так выглядит собранная система с обратной стороны:
В целом качество изготовления корпуса находится на высоком уровне. Во время сборки никаких проблем не возникло, за исключением того, что некоторое винты с накатанной головкой, например, те, которые крепят салазки жестких дисков, были перетянуты. В их случае пришлось воспользоваться отверткой.
Лицевая сторона в плане укладки кабелей выглядит просто идеально:
На этом система собрана и готова к тестированию. Включим ее и поближе рассмотрим систему охлаждения.
Система охлаждения корпуса Fractal Design Define R6 включает три фирменных вентилятора Dynamic X2 GP-14 диаметром 140 мм. Один из них находится сзади за процессорным разъемом, а два других – на передней панели.
Толщина вентиляторов составляет 25 мм. Рамка выполнена из черного пластика, крыльчатка – из белого. Крыльчатка состоит из семи лопастей и вблизи крепления обладает специальной аэродинамической формой, которая, как утверждает производитель, значительно уменьшает уровень шума.
Кроме того, по словам разработчиков, наработка на отказ у этих моделей составляет рекордные 100 тысяч часов – более одиннадцати лет непрерывной работы. Такую надежность обеспечивает подшипник LLS, о котором дополнительной информации на момент обзора найти не удалось.
Номинальная скорость оборотов вентиляторов – 1000 об/мин. Уровень шума при этом составляет чуть менее 19 дБ, показатель потока – 68.4 CFM. Максимальный потребляемый ток – 20 мА, что при 12 В дает потребляемую мощность 1.32 Вт.
Система охлаждения корпуса позволяет установить на передней панели три вентилятора размером 120 мм или радиатор СЖО размером до 360 мм. На верхней грани можно установить три вентилятора диаметром 120 мм или пару 140 мм, или радиатор СЖО до 360 мм. А в нижней части можно установить две вертушки 120/140 мм.
После включения системы сразу подмечаешь ее тихую работу. Во всем диапазоне оборотов вентиляторов, которые регулировались через хаб с помощью материнской платы, шума от них почти не слышно. Свою роль в этом играют и аэродинамические крыльчатки, и массивный корпус с толстыми стенками и шумо- вибропоглощающим покрытием. Резиновые салазки накопителей HDD также прекрасно изолируют от вибраций.
Для наглядности используемые при тестировании Fractal Design Define R6 программы объединены в таблицу.
| Прогрев CPU | LinX 0.6.4 |
| Мониторинг температур CPU | RealTemp 3.60 |
| Дополнительный мониторинг CPU | CPU-Z 1.66.1 |
| Прогрев GPU | Furmark 1.11.0 («бублик») |
| Разгон и мониторинг видеокарты | MSI Afterburner 2.3.1. |
| Прогрев HDD | IOMeter |
| Мониторинг температур HDD | SpeedFan 4.49 |
Уровень шума и эффективность системы охлаждения Fractal Design Define R6 оценивались в сравнении с открытым стендом («Open Stand» на графиках). Все испытания проводились в 64-битной Windows 10. Кроме того, на диаграммах для сравнения приводятся значения соответствующих параметров внешней среды («Ambient»).
Охлаждение
Процессор Intel Core Quad Q6600 был разогнан до скромных 3000 МГц путем повышения частоты шины до 333 МГц. При этом его напряжение было увеличено до 1.45 В. Прогревался он с помощью LinX 0.6.4 (2048 Мбайт, двадцать итераций) и охлаждался в простое до стабилизации температуры (пять минут без изменений).
За мониторинг температуры центрального процессора отвечала утилита RealTemp. Во всех случаях на графиках представлена температура самого горячего ядра.
Множитель оперативной памяти устанавливался в значение «4:5». В результате память была разогнана до частоты 833 МГц без повышения напряжения.
Для разогрева видеокарты использовалась утилита FurMark версии 1.11.0 со следующими настройками:
Фиксация показателей температур GPU и скорости вращения турбины СО производилась штатными средствами Furmark. Система охлаждения видеокарты работала в автоматическом режиме.
Температура в помещении в ходе всего тестирования поддерживалась в интервале 25-26 градусов Цельсия.
Шум
Для проверки акустических параметров система в Fractal Design Define R6 и на открытом стенде запускалась в тихое время. Измерялся суммарный уровень шума, издаваемый тестовой системой на открытом стенде и в закрытом корпусе.
Измерения производились с расстояния 1.0 м со стороны фронтальной панели на высоте 50 см от плоскости, на которую устанавливался корпус.
Первым делом проверим уровень шума, издаваемого системой на открытом стенде и в тестируемом корпусе.
Звуковое давление, дБИспользованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным. |
С точки зрения уровня шума система, собранная в корпусе Fractal Design, звучит тише, нежели открытый стенд. При максимальной нагрузке на расстоянии в один метр были зафиксированы 30 дБ – это значительно тише открытого стенда и практически сливается с фоновым шумом.
Охлаждение
На этом этапе были получены следующие результаты.
Простой | НагрузкаСистема охлаждения нового Define R6 лишь немного уступила открытому стенду, зато порадовала низким уровнем шума.
В 2017 году двухсекционный дизайн системных блоков прочно вошел в обиход, и многие производители корпусов представили версии в этом формате. Не осталась в стороне и компания Fractal Design, дополнив успешную и популярную линейку Define R моделью с двухсекционным дизайном.
Новый корпус во всех отношениях стал лучше. В первую очередь отметим PWM-хаб, который позволяет управлять оборотами до девяти вентиляторов в зависимости от нагрузки на систему, новую корзину для жестких дисков, два вентилятора в передней части, оплетку жгута проводов передней панели и возможность установки видеокарты в вертикальной ориентации.
К сожалению, на момент обзора новинка еще не появилась в отечественной рознице, поэтому ее рублевая цена остается неизвестной, однако на зарубежных сайтах упоминаются следующие ценники: $130 за обычную версию и $150 за версию с боковой стенкой из закаленного стекла. Это на 20 долларов дороже, чем Fractal Design Define R5 в момент анонса, и, на мой взгляд, полностью оправдано.
Плюсы Fractal Design Define R6:
Минусы корпуса:
Выражаем благодарность:
| Модель | Fractal Design Define R6 |
| Материал | Сталь, пластик |
| Габариты | 543 x 233 x 465 мм |
| Масса | 12.4 кг |
| Накопители 5.25" | 1 |
| Накопители 3.5" | 6 внутренних |
| Накопители 2.5" | 2 внутренних, 2 совмещенных с 3.5" |
| Материнская плата | E-ATX, ATX, Micro-ATX, Mini-ITX |
| БП | ATX 12В (опционально) |
| I/O | 2 x USB 3.0; 2 x USB 2.0; 1 x HD Audio |
| Охлаждение лицевое | 2 x 140 мм вентилятора; 3 x 120 мм опционально или радиатор СЖО до 280 мм |
| Охлаждение заднее | 1 х 140 мм вентилятор (или 1 x 120 мм) |
| Охлаждение верхнее | 3 x 120 вентилятора; 2 x 140 мм вентилятора (опционально) или радиатор СЖО до 360 мм |
| Охлаждение нижнее | 2 x 140 / 2 x 120 мм (опционально) или радиатор СЖО до 280 мм |
| Охлаждение боковое | – |
| Слоты расширения | 7 + 2 (вертикальных) |
