Шведская компания Fractal Design – один из немногих производителей, анонс новинок которых не проходит незамеченным для публики. Она хорошо известна своими линейками качественных блоков питания, вентиляторов и корпусов.
Часть нашей аудитории знакома с модельным рядом жидкостных систем охлаждения Kelvin, главными особенностями которых стали возможность расширения контура и использование компонентов не традиционной Asetek, а немецкой фирмы AlphaCool. Различные версии Kelvin (к примеру, Kelvin S24 (v.2) и Kelvin S36) были тепло встречены пользователями и любителями моддинга, но с момента их анонса прошло два года, и шведы задумались об апгрейде…
Как гром среди ясного неба в мае 2017 года прогремела новость, что компания Fractal Design после ряда подготовок представила новую линейку жидкостных систем охлаждения Celsius. Одна лишь оригинальность названий («Кельвин» и «Цельсий») уже выделяла СЖО среди многих других, но разработчики не стали останавливаться на этом и приложили усилия, дабы свежие модели могли конкурировать с обновленными решениями оппонентов.
Героем данного обзора стала топовая модель Fractal Design Celsius S36 с трехсекционным радиатором. В моем случае выбор столь массивной СЖО был оправдан сменой второго стенда и установкой корпуса AeroCool P7-C1 Tempered Glass (для тестирования не только видеокарт, но и кулеров). Мои взгляды насчет последнего были пересмотрены в лучшую сторону, но к теме материала это уже не относится.
Новинка Fractal Design поставляется в большой черно-синей упаковке с изображением системы охлаждения в собранном состоянии.
Разработчики с первых минут знакомства заявляют о преимуществах, в числе которых отличная эффективность СО, использование в качестве штатных фирменных вентиляторов Dynamic X2 PWM, поддержка процессорного разъема Socket AM4 и пятилетняя гарантия. Судя по последнему, в компании уверены в своем продукте.
Торец коробки оформлен скромнее, все сведено к перечню особенностей модели на четырех различных языках, включая русский. Перевод достаточно понятный и позволяет вникнуть, о чем идет речь в заявлении.
Нашлось место и для фишки устройства: нас извещают о том, что Fractal Design Celsius S36 получила двойной переключатель, отвечающий за режим работы помпы и размещенный прямо на корпусе.
Пользователю доступны автоматические настройки, при которых СЖО благодаря встроенному датчику температуры способна самостоятельно управлять скоростью работы помпы и вентиляторов, обеспечивая оптимальный баланс производительности и уровня шума, а также ручное управление посредством ШИМ-регулировки.
Чертежи с размерами вынесены на боковую сторону. Список поддерживаемых платформ внушителен и включает все актуальные сокеты. Однако если приглядеться, то в перечне отсутствует процессорный разъем Socket AM4.
Исходя из полученных данных, это ошибка, поскольку разработчики позже доукомплектовали линейку Celsius S необходимым креплением.
Внутри герой обзора упакован в традиционный для компании картонный лоток, все его части и аксессуары обернуты индивидуальными пакетами, а вентиляторы помещены в бумажные боксы.

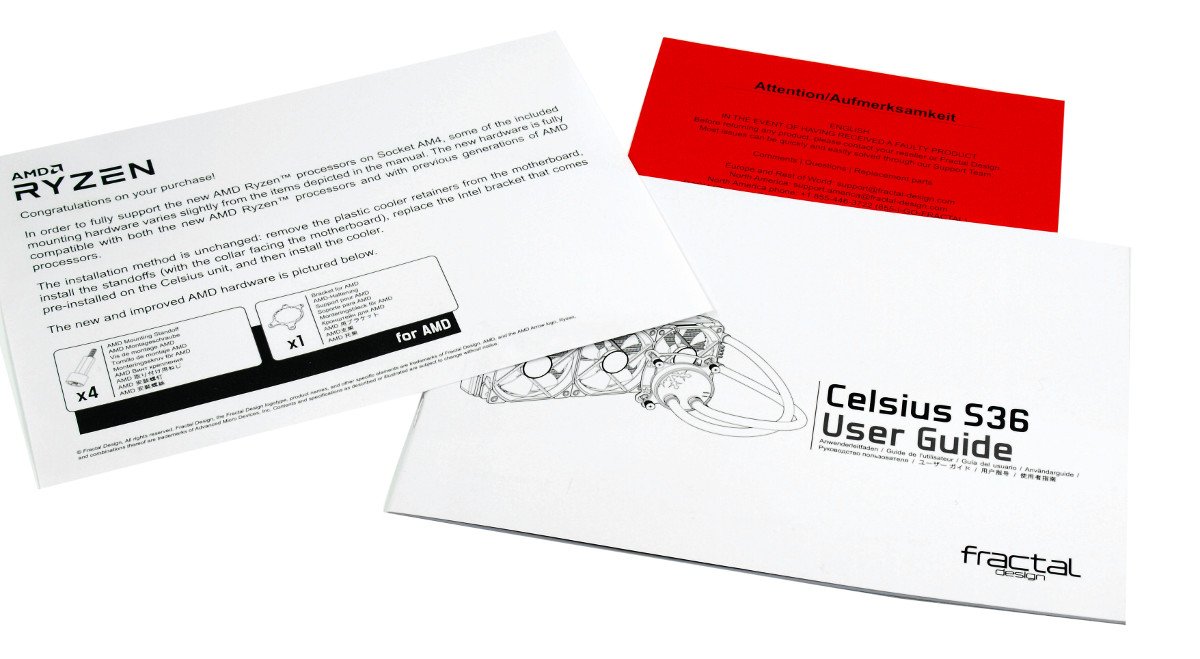

Бумажная часть комплекта поставки представлена руководством пользователя, гарантийным талоном и инструкцией по установке СЖО на Socket AM4.
В комплекте идет опорная пластина и крепежная рамка для процессоров AMD; эти же элементы, но уже для платформы Intel разработчики закрепили непосредственно на водоблоке.
В поставку Fractal Design Celsius S36 помимо радиатора и вентиляторов входят:
Отдельный тюбик с термопастой в комплекте не предусмотрен, поскольку она заранее нанесена на основание водоблока.
Fractal Design Celsius S36 состоит из традиционных для систем водяного охлаждения элементов. Его конструкция включает медный водоблок, объединенный с помпой в одном корпусе, изготовленном из звукопоглощающего материала. Он соединен с радиатором посредством резиновых шлангов в нейлоновой оплетке.
Общий анализ показывает, что компания Fractal Design пересмотрела свое отношение к компонентам Asetek.
Такой вывод сделан на основе двух фактов: во-первых, конструкция модели Celsius и крепление до боли напоминают эталонные решения Asetek и ее производных; во-вторых, разработчики не заявляют об использовании комплектующих AlphaCool, что смотрелось бы отличной акцией для обоих брендов.
Несмотря на такое пессимистичное заключение, новинка отличается от привычных систем жидкостного охлаждения.
Радиатор Fractal Design Celsius S36 выполнен из алюминия и окрашен в черный цвет без видимых пробелов и пропущенных мест. Его габариты – 403 х 123 х 30 мм.
В основе рабочего тела лежит пятнадцать плоских каналов, между которыми впаяно 14 рядов гофрированной ленты. Толщина рассеивающей части составляет скромные 17 мм. Плотность расположения ребер типична для тонких радиаторов – 20-21 FPI.
На торце охладителя размещена наклейка с логотипами сертификаций и буквенно-цифровым кодом изделия. Сомнение вызывает приставка «WCU», где «CU» можно расшифровать как «медный», но разработчики заявляют об алюминиевой основе, и я склонен им верить.
Одно из преимуществ жидкостных систем охлаждения Fractal Design – возможность расширения контура, и в случае линейки Celsius эта фишка сохранена, хотя и с оговоркой.
В отличие от серии Kelvin, в новинке использованы несъемные фитинги на помпе и стандартные фитинги с резьбой G1/4" на радиаторе. Это позволяет легко модифицировать СЖО, установив, к примеру, водоблок на видеокарту и включив его в контур.
Пломбы несут предупреждение о потере гарантии в случае их повреждения и расширения контура, хотя в документации сказано несколько иначе: «Пять лет гарантии (при расширении контура гарантия покрывает только компоненты Celsius S24/S36, а не всю систему)».
Внимательные читатели уже могли заметить, что в комплектации отсутствует разветвитель для вентиляторов. Инженеры пересмотрели подход и установили его на радиаторе между фитингами. Управляющий сигнал идет от помпы через резиновый шланг и спрятан за оплеткой.
Большие габариты Fractal Design Celsius S36 оправданы не только трехсекционным радиатором.
Помпа-водоблок соединена с охладителем резиновыми шлангами длиной 400 мм (замеры в лаборатории продемонстрировали 360 мм без учета фитингов).
Она же является самым интересным элементом в работе любой СЖО. И здесь у разработчиков есть повод для гордости, пусть они и отказались от классических элементов AlphaCool.
Корпус помпы-водоблока Fractal Design Celsius S36 получил поворотный механизм (для переключения режимов между «Auto» и «PWM») с покрытием «софт-тач». Ход регулятора плавный, выполняется без усилий и с небольшим щелчком в конце.
Помпа может вращаться со скоростью 1950 – 3150 об/мин, создавая давление до 1 м водного столба, ее уровень шума при этом равен 20 дБА. Тип подшипника – керамический, наработка на отказ более 50 000 часов.
Из-за совмещения управления и питания вентиляторов общая нагрузка возрастает: входной ток непосредственно помпы – 0.15 А, потребление – 1.8 Вт; с вентиляторами – 0.75 А и 9 Вт соответственно.
Общий вид помпы Fractal Design Celsius схож с «шайбой» Asetek. Ну а глянцевое покрытие верхней кромки скорее недостаток, нежели изыск.
К сожалению, о микроканальной структуре и роторе ничего не известно. Единственный источник информации – официальный ролик, а также сделанный мною скриншот, который для получения подробных данных приходится долго разглядывать
При первой установке на процессор термопаста нам не потребуется, поскольку она уже нанесена слоем на водоблок. Ее модель и состав не указаны.
Основание водоблока выполнено из меди. Несмотря на обработку, оно не отличается зеркальным отражением, на месте и характерная выпуклость.
Модель Fractal Design Celsius S36 комплектуется тремя вентиляторами Dynamic X2 GP-12 диаметром 120 мм. Они построены на фирменных подшипниках LLS. Данные модификации способны вращаться со скоростью от 500 до 2000 об/мин (ШИМ-управление), создавая воздушный поток до 148.8 куб.м/ч и обеспечивая уровень шума до 32.2 дБА.
При напряжении 12 В сила тока составляет 0.2 А, время безотказной работы заявлено более 100 000 часов. В ходе тестирования вертушки работали в диапазоне 400-1950 об/мин.
| Модель | Fractal Design Celsius S36 |
| Тип радиатора | Трехсекционный |
| Материал рассеивающей части радиатора | Алюминий |
| Внешние габариты радиатора, мм | 403 х 123 х 30 |
| Площадь рассеивания, мм2 (приблизительная оценка) | ~12 000 |
| Максимальное количество / типоразмер вентиляторов | 6 х 120 |
| Вентиляторов в комплекте, шт. | 3 |
| Маркировка вентиляторов | Dynamic X2 GP-12 |
| Диапазон скоростей вращения, об/мин | ~500-2000 |
| Масса системы с вентиляторами, г | ~1250 |
| Материал основания водоблока | Медь |
| Тип водоблока | Микроканальный |
| Скорость вращения ротора помпы, об/мин | ~1950-3150 |
| Высота подъема жидкости, мм H2O | 2.33 |
| Максимальная производительность, л/ч | Н/Д |
| Максимальное энергопотребление помпы, Вт | 1.8 |
| Совместимость с процессорными разъемами | Intel LGA 1150/ 1151/ 1155/ 1156/ 1366/ 2011-v3; AMD AM2/ AM2+/ AM3/ AM3+/ AM4/ FM1/ FM2/ FM2+ |
Подробная информация о модели СЖО на сайте компании-производителя – Fractal Design Celsius S36.
Тестирование системы жидкостного охлаждения Fractal Design Celsius S36 проводилось в составе следующей конфигурации:
Программное обеспечение
Тестирование систем охлаждения происходило при фиксированной частоте 4500 МГц (45 х 100 МГц) центрального процессора Intel Core i7-7700K при напряжении 1.2 В. Оперативная память работала в штатном режиме XMP (3000 МГц, 16-18-18-38-2Т).
Для прогрева CPU использовался тест Linpack в оболочке LinX версии 0.7.2 (четыре потока, объем выделяемой памяти 6 144 Мбайт, десять прогонов). На графиках во всех случаях указана температура самого горячего ядра. Мониторинг скоростей вращения крыльчаток и температуры процессора осуществлялся с помощью утилит AI Suite III и HWiNFO v5.52.
Уровень шума фиксировался при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБ. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 27.5-28.0 дБ. Температура воздуха во время проведения тестирования составляла 25 градусов Цельсия.
Противостоять Fractal Design Celsius S36 будет сходная по конструкции «заводская» СЖО с трехсекционным радиатором:
За честь «воздушных» систем охлаждения будет отвечать известный суперкулер Noctua NH-D15S с одним вентилятором Noctua NF-A14 PWM. Итак, все участники теста представлены, перейдем к результатам.
На данный момент база систем охлаждения пополняется, а результаты будут добавляться в следующих материалах. Само тестирование проводилось с максимальной скоростью помп, если это позволяла система охлаждения.
Продолжая традицию и в частности беря за основу методику тестирования моего коллеги Лакс (НАВАХУ), мы начнем стандартно с теста «из коробки» – со штатными вентиляторами на максимальных оборотах.
Тест с комплектными вентиляторамиОпределенные оптимизации конструкции Fractal Design Celsius S36 пошли новой модели на пользу. Она обходит своего основного конкурента на пару градусов Цельсия и однозначно превосходит воздушный кулер.
Но, несмотря на то, что новинка Fractal Design работает тише, чем Thermaltake, бесшумной ее назвать сложно. Отметим, что в противостоянии с моделью Noctua NF-A14 PWM никто из них не способен взять вверх.
Тест с комплектными вентиляторамиПосмотрим на результаты участников при снижении оборотов в доступном диапазоне скорости вращения.
Участники тестированияFractal Design Celsius S36 справляется со своими оппонентами, хотя разрыв составляет единицы градусов Цельсия в случае СЖО и становится отчетливее с воздушным кулером.
При 1000 об/мин преимущество над Thermaltake составляет 2-3°С в самой стрессовой нагрузке, отрыв от Noctua возрастает до 6-7°С.
Участники тестированияШтатные вентиляторы Dynamic X2 GP-12 с подшипником типа LLS работают в более широком диапазоне, а уровень их шума на несколько дБА ниже, чем у эталонных моделей, устанавливаемых на серийные СЖО производства Asetek. Положительные сдвиги налицо.
Однако для сравнительного анализа нам не хватает тестов с вентиляторами, взятыми в качестве эталона с возможностью проведения замеров «чистой» производительности систем охлаждения. Для этой цели выбор был сделан в пользу моделей be quiet! SilentWings 3, которые отлично подходят для создания тихого ПК.
Тест с вентиляторами be quiet! SilentWings 3В этом случае модель Fractal Design Celsius S36 по-прежнему проявляет себя достойно, обходя базовую версию в виде Thermaltake Water 3.0 Ultimate X на те же 2-3 градуса Цельсия.
Обновленная помпа-водоблок, установленная на Fractal Design Celsius S36, обеспечивает гибкую настройку посредством ШИМ-регулировки. Поэтому отдельный график будет посвящен управлению диапазоном скорости работы и замеру эффективности кулера.
Тестирование помпыВ сухом остатке: модель Fractal Design Celsius S36 получила одну из самых тихих помп из числа тех, что мне встречались среди всего разнообразия необслуживаемых СЖО. Влияние производительности при 1950 об/мин и 2950 об/мин почти нивелируется и не скажется в менее требовательных задачах и особенно играх.
Однако шум при открытой стенке корпуса и замере в 10 см от устройства практически неразличим, поэтому перед пользователем стоит простой выбор. Можно сразу установить максимальную производительность и более не обращаться к регулировке помпы, либо, как рекомендуют сами разработчики, переключить в режим «Auto» и довериться системе.
Первое, что стоит подчеркнуть после знакомства с новинкой: «Цельсий» – это не «Кельвин», поскольку компания Fractal Design взяла на вооружение другой вектор развития. Проще говоря, она не стала улучшать прошлый продукт, доводя его до совершенства, а сконцентрировалась на хорошо изученной и знакомой конструкции Asetek, проведя апгрейд на ее базе и выделив новую линейку в отдельную серию.
Разработчики применили концепцию расширения контура к творению Asetek, оснастили радиатор съемными фитингами с резьбой G1/4", заменили резиновые шланги более длинными соединителями в нейлоновой оплетке и предоставили возможность регулировки помпы. Это главные и, возможно, единственные изменения, которые затронули новую модель.
Без этих правок Fractal Design Celsius S36 станет точной копией продукта под брендом Asetek. Именно так и поступили в компании Thermaltake, выпустив жидкостную систему охлаждения Water 3.0 Ultimate X. Любители настоящего моддинга и пересбора СЖО расстроены, а обычные пользователи, наоборот, взволнованы. И есть из-за чего.
Инженеры Fractal Design добавили несколько аспектов, положительно выделяющих линейку Celsius среди прочих. Во-первых, это стоимость! На момент приобретения в одном немецком магазине данная модель стоила всего 94€ против варианта Thermaltake за 114€ выпуска 2015 года. И даже после коррекции ценник Celsius S36 подрос всего до 99€, что делает ее интересным приобретением и повышает конкурентоспособность. Во-вторых, это пятилетняя гарантия, которая становится еще одним плюсом в копилку новинки. И не стоит забывать об общем подходе шведов к своей продукции, качестве изготовления и решении смежных проблем.
По итогам обзора можно заключить, что достоинства и особенности модели Fractal Design Celsius S36 делают ее одной из самых интересных и привлекательных необслуживаемых систем жидкостного охлаждения за последний год.
P.S. Мне бы хотелось, чтобы шведские разработчики не останавливались на достигнутом и представили новые модели линейки Kelvin, основанные на компонентах AlphaCool и оснащенные медным радиатором, с возможностью полной модернизации, а также версии Celsius с теплосъемником 280 мм, популярность которых возросла.
Выражаю отдельную благодарность в подготовке материала donnerjack.
