Мы продолжаем знакомиться с ассортиментом LGA 1151 материнских плат на базе наборов системной логики Intel 200-й серии. Ранее в лаборатории уже побывали:
Сегодня же, как уже можно понять из названия статьи, речь пойдет о MSI B250M Mortar, о материнской плате форм-фактора Micro-ATX ценовой категории ~$100.
Материнская плата поставляется в картонной коробке сравнительно компактных размеров, что и логично, с учетом использования форм-фактора Micro ATX. Какой-либо полезной информацией лицевая сторона коробки не располагает, основная информация о продукте приведена с обратной стороны:
Тут присутствует качественная фотография материнской платы, изображение интерфейсной панели с расшифровкой, тут же перечислены основные технические характеристики. Помимо всего прочего, рассказывается о некоторых особенностях платы и фирменных технологиях.
При открытии коробки взгляду предстает непосредственно материнская плата, размещенная на отдельном картонном поддоне и завернутая в антистатический пакет:
Данный вариант компоновки внутреннего убранства можно назвать классическим для большинства материнских плат, ничего необычного. Под картонным поддоном, на дне основной коробки расположен комплект поставки платы:
В комплект поставки входит:
Комплект поставки беден, каких-либо интересных «плюшек» в нем нет. Но если такие претензии можно выставлять к условной Z270 SLI Plus, то здесь подобные претензии не актуальны, ведь речь идет о материнской плате для экономных людей.
Размеры MSI B250M Mortar – 244 х 244 мм, что соответствует форм-фактору Micro ATX.
Радует, что из соображений экономии производитель не пошел на использование более узкого текстолита, так что имеем полноценные 244 мм, и восемь точек крепления к корпусу. Стоит отметить использование радиаторов в преобразователе питания процессора, что у материнских плат за $100 встречается не всегда. В целом, при беглом осмотре взгляду зацепиться особо не за что.
По фотографии обратной стороны платы можно отметить, что радиаторов преобразователей питания процессора и графического ядра используется винтовое крепление, в то время как для охлаждения набора системной логики используется радиатор с креплением на подпружиненных пластмассовых гвоздях. Конечно, некоторая экономия на этом есть, но современные наборы системной логики не относятся к «группе риска» в плане температурного режима, так что придираться к этому аспекту глупо.
Кроме крепления радиаторов, с обратной стороны платы присутствует пара винтов, удерживающих декоративную пластмассовый кожух, накрывающий левую часть платы в области интерфейсной панели. После откручивания винтов с обратной стороны платы, этот кожух легко снимается:
Как можно видеть по фотографии выше, никаких функций, кроме сугубо декоративных, он не несет. На мой взгляд, с материнскими платами данного ценового диапазона можно было бы и сэкономить на таких вещах.
Пространство вокруг процессорного разъема весьма свободно:
Радиаторы преобразователей питания удалены на достаточное расстояние от процессорного разъема, и конфликтов с установкой крупных процессорных кулеров возникнуть не должно. Результат примерки «серебряной стрелы»:
Так как материнская плата относится к компактному форм-фактору Micro ATX, и верхним слотом расширения является основной графический – некоторые конфликты совместимости могут возникнуть, «стрела» встает буквально впритык, опыт сборки финальной системы показывает, что ребра радиатора упираются в винты крепления кулера видеокарты:
То есть в таком виде систему еще можно собрать и она будет работать, однако будь у видеокарты backplate – ситуация была бы другой. Хотя все же не стоит забывать, что это результат примерки кулера, который стоит примерно как тестируемая материнская плата.
Под DDR4 память распаяно четыре слота, которые оборудованы защелками с обеих сторон:
С учетом близости графического порта по высоте более разумным решением было бы использовать защелки только сверху, ибо иначе в собранной системе могут возникнуть трудности с доступом к слотам.
Производителем заявлены режимы работы вплоть до DDR4 2400 для процессоров поколения Kaby Lake и до DDR4 2133 для процессоров Skylake. К сожалению, данные ограничения являются следствием используемого набора системной логики Intel B250. Для желающих иметь более широкий диапазон настроек существует практически полная копия материнской платы с использованием чипсета Z270, там таких ограничений нет. Но и стоит она дороже.
Максимальный объем памяти в 64 Гбайта говорит о поддержке платой модулей памяти объемом 16 Гбайт. Для активации Dual Channel режима необходимо устанавливать модули памяти через один, то есть либо в слоты 1/3, либо в слоты 2/4. Для обеспечения наибольшей совместимости модулей и стабильности в разгоне производителем рекомендуется в первую очередь задействовать слоты 2/4. При использовании одного модуля рекомендуется установить его во второй слот.
Недалеко от слотов оперативной памяти нашлось место для группы светодиодов индикации:
Для бюджетных решений – функция редкая. Да, пусть это и не полноценный индикатор POST-кодов, однако базово понять причину неисправности такая индикация может помочь.
Конфигурация слотов расширения:
Слоты сверху вниз:
Конфигурация слотов расширения типична для многих Micro ATX плат, графический слот сверху, и три вспомогательных порта (в данном случае, два слота Х1 и один слот Х4) под ним. Полноразмерные слоты функционируют по схеме 16+4, верхний использует ресурсы процессора, в то время как нижний подключен к набору системной логики Intel B250.
Отмечу, что несмотря на не слишком богатый ценовой сегмент, производитель не поскупился на металлические вставки для основного слота PCI-Express:
Данное решение служит увеличению механической прочности разъема, что может быть актуальным при установке тяжелых видеокарт.
Расположение портов SATA классическое, у правого края материнской платы:
Всего в распоряжении пользователя находится шесть портов SATA, все шесть поддерживают режим работы 6 Гбит/с, и берут начало от набора системной логики Intel B250.
Помимо портов SATA, для подключения накопителей на плате распаян разъем M.2, который приютился в пространстве между верхним графическим портом и процессорным разъемом:
Не самое удачное расположение, так что установкой накопителя лучше озаботиться до того, как устанавливать материнскую плату в корпус ПК. Что касается самого разъема, то он поддерживает накопители форм-факторов 2242/2260/2280/22110, и может функционировать как в режиме PCI-E X4 3.0, так и в режиме SATA. В последнем случае накопитель разделяет ресурсы с первым SATA портом.
Для разделения ресурсов между первым SATA портом и разъемом М2 используется одна микросхема-свитч ASMedia ASM1480:
Среди дополнительных интерфейсов на материнской плате присутствует одна колодка для подключения корпусных портов USB 3.0:
Как и в случае с портами SATA, колодка USB 3.0 реализована силами набора системной логики. Отмечу, что у практически полной копии данной материнской платы, построенной на базе Z270, таких колодок распаяно две.
Остальные интерфейсы сконцентрированы вдоль нижнего края материнской платы:
Тут нашлось место для порта COM и двух колодок подключения портов USB 2.0. Кроме того, неподалеку расположен разъем для подключения RGB-подсветки.
Из дополнительных контроллеров, расширяющих функциональность платы, можно отметить находящиеся у интерфейсной панели ASMedia ASM1543:
Данный контроллер отвечает за работу двух портов USB 3.1 (один Type-A, и один Type-C), расположенных на интерфейсной панели.
Звуковой тракт расположился в левом нижнем углу материнской платы:
Используется бюджетное решение в виде Realtek ALC892, но другого в данном ценовом сегменте и не стоило ожидать (разве что, ALC887).
В качестве сетевого контроллера используется Intel I219-V:
В качестве Multi-IO используется микросхема Nuvoton NCT6795D:

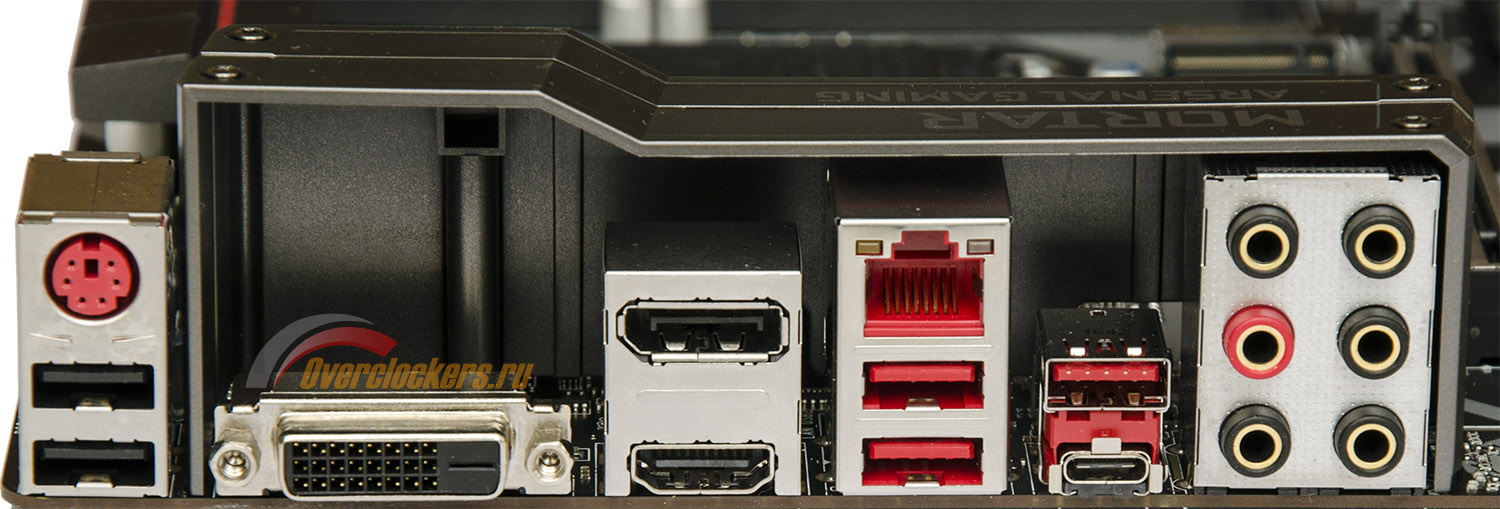

На задней панели MSI B250M Mortar расположены:
На мой взгляд, конфигурация интерфейсной панели оставляет желать лучшего, все же пяти классических портов USB может не хватить.
Фотография MSI B250M Mortar, позволяющая оценить высоту компонентов:
Расположение элементов:

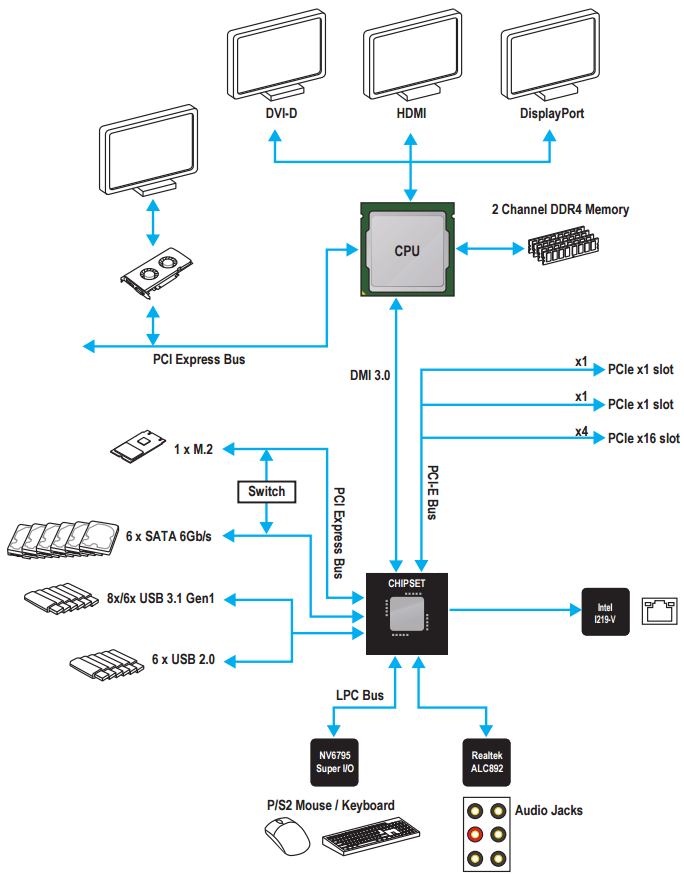

Блок-схема материнской платы.
Система охлаждения материнской платы состоит из трех независимых радиаторов. Два из трех радиаторов ответственны за отвод тепла от преобразователя питания процессора, третий радиатор отводит тепло от набора системной логики Intel B250.
Радиаторы преобразователей питания не назвать монструозными по размерам, или сильно развитыми в плане площади оребрения, однако в данном ценовом сегменте хорошо уже то, что радиаторы вообще присутствуют.
Сложно сказать, как преобразователь питания поведет себя в случае с материнской платой на базе Z270, а на B250, где разгон процессора не доступен – эффективности такой системы охлаждения должно хватить с запасом.

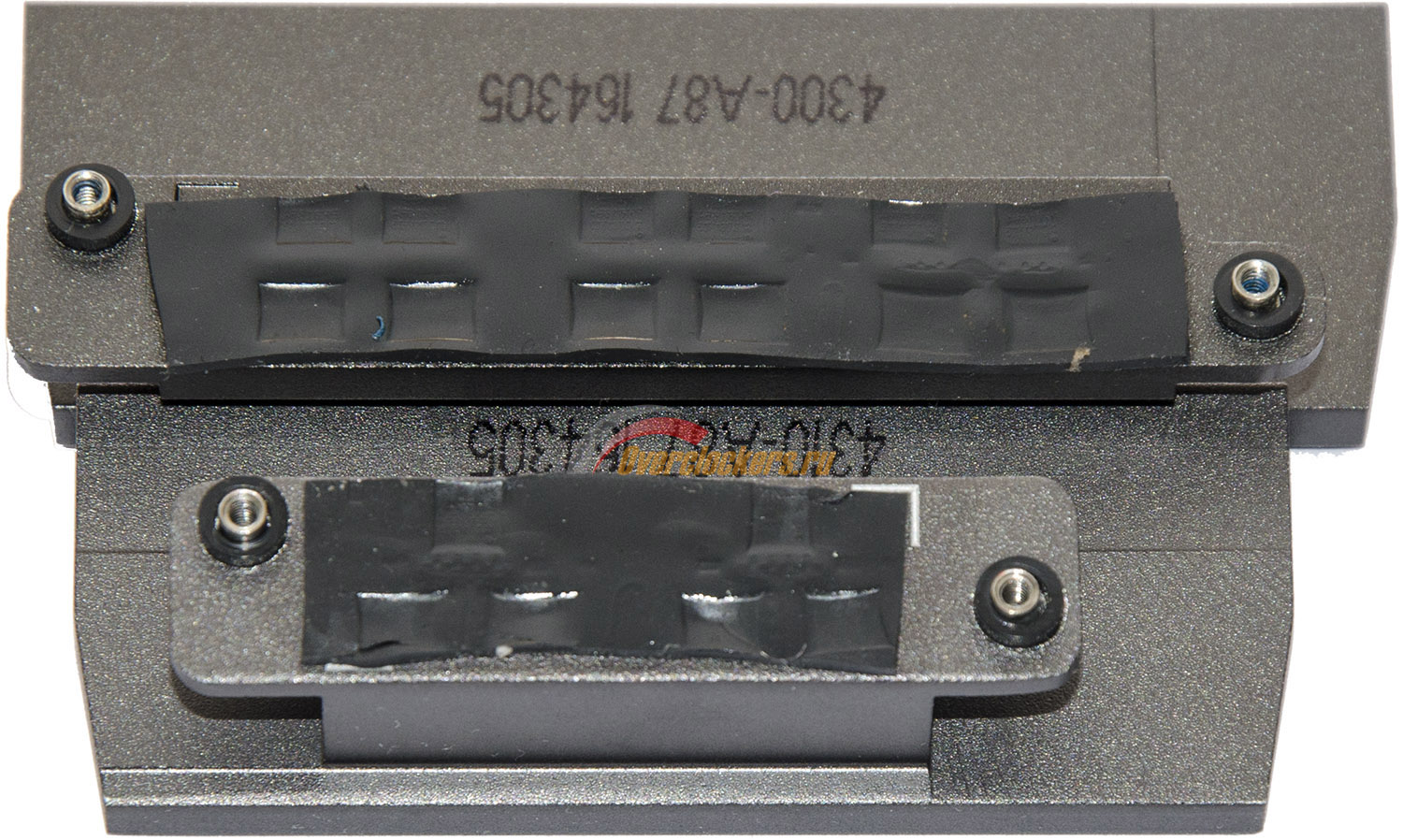

Используются термопрокладки средней толщины, судя по отпечатку на термопрокладках, прижим радиаторов равномерный по всей площади, контакт силовых элементов с радиаторами хороший.
Третий радиатор, ответственный за отвод тепла от Intel B250, в размерах весьма скромен:
Чипсет горячим нравом не славится, так что для эффективного отвода тепла должно хватить и такого радиатора, но разумеется, температурный режим еще проверим.
Используемый термоинтерфейс крайне густой, на грани твердости. Проще всего удаляется соскабливанием.
Основной преобразователь питания выполнен по схеме 3+2, три фазы отведено непосредственно процессору, еще две отведены для встроенной графики:
При первом взгляде на плату (особенно, с установленными радиаторами) можно предположить наличие преобразователя 4+2, но нет – шестой дроссель относится к питанию CPU SA, а не процессора.
На каждую из трех фаз преобразователя питания процессора приходится по два транзистора Nikos PK616BA и PK632BA. В преобразователе питания встроенной графики на каждую фазу приходится по одному PK616BA и по два PK632BA. В качестве ШИМ-контроллера используется 3+2 фазный Richtek RT3606BC.
Преобразователь питания памяти однофазный:
Как и в случае с преобразователями питания процессора, питание памяти построено на базе транзисторов Nikos PK616BA и PK632BA.
| Поддерживаемые процессоры | Supports 7th/6th Gen Intel Core i3/i5/i7 processors, and Intel Pentium and Celeron processors for Socket LGA1151 |
| Системная логика | Intel B250 |
| Оперативная память | 4 x DDR4, двухканальный режим, до 64 Гбайт; Режимы работы: 2400 / 2133 МГц; Supports Intel Extreme Memory Profile (XMP) |
| Встроенная графика | 1 x DVI-D port, supporting a maximum resolution of 1920 x 1200 @ 60 Гц; 1 x DisplayPort, supports a maximum resolution of 4096 x 2304 @ 24 Гц, 2560 x 1600 @ 60 Гц, 3840 x 2160 @ 60 Гц,1920 x 1200 @ 60 Гц; 1 x HDMI port, supports a maximum resolution of 4096 x 2160 @ 30 Гц (7th CPU), 4096 x 2160 @ 24 Гц (6th CPU), 2560 x 1600 @ 60 Гц |
| Слоты расширения | 2 x PCIe 3.0 x16 slots (support x16/x4 mode); 2 x PCIe 3.0 x1 slots |
| Поддержка Multi-GPU | Supports 2-Way AMD CrossFire Technology |
| Поддержка SATA/RAID | Intel B250 Chipset: 6 x SATA 6 Гбит/с ports; 1 x M.2 slot (Key M); - Support up to PCIe 3.0 x4 and SATA 6 Гбит/c; - Supports 2242/ 2260 /2280/ 22110 storage devices; - Support PCIe 3.0 x4 NVMe U.2 SSD with Turbo U.2 Host Card; - Intel Optane Memory Ready; Supports Intel Smart Response Technology for Intel Core processors *The SATA1 port will be unavailable when an M.2 SATA SSD module has been installed in the M.2 slot. **The Turbo U.2 Host Card is not included, please purchase separately. |
| Сеть | 1 x Intel I219-V Gigabit LAN controller; Support Intel LAN Teaming Technology |
| Аудио | Realtek ALC892 Codec; 7.1-Channel High Definition Audio |
| USB | Intel B250 Chipset: - 6 x USB 3.1 Gen1 (SuperSpeed USB) ports (3 Type-A ports + 1 Type-C port on the back panel, 2 ports available through the internal USB connector); - 6 x USB 2.0 (High-speed USB) ports (2 Type-A ports on the back panel, 4 ports available through the internal USB connectors) |
| Системный мониторинг | Nuvoton NCT6795D |
| Питание материнской платы | ATX 24-pin, 8-pin ATX 12V |
| Разъемы задней панели | 1 x PS/2 порт для клавиатуры/мыши; 2 x USB 2.0; 1 x DVI-D; 1 x HDMI; 1 x DisplayPort; 1 x LAN; 2 x USB 3.0; 1 x USB 3.1 Type-A; 1 x USB 3.1 Type-C; 6 аудио входов/выходов 3.5-мм mini-jack |
| Фирменные технологии | Gaming LAN with cFos; WTFast; Intel OptaneTM Memory Ready; Turbo M.2; Smart Fan Control; Mystic light SYNC; Mystic Light Extension (RGB); Gaming DNA with bottom LED; PCI-E Steel Armor; M.2 Steel Armor; Muitl GPU - CrossFire Technology; DDR4 Boost; Game Boost; X-Boost; Military Class 5; 7000+ Quality Test; VR Ready; Dragon eye; Xsplit; RAMDisk; Gaming Hotkey; Click BIOS 5 |
| Размеры, мм | 244 x 244 |
| Форм-фактор | Micro-ATX. |
UEFI меню материнских плат MSI во многом унифицировано, и подробно рассматривалось ранее в обзоре Z270 XPower Gaming Titanium. Здесь же, пройдемся лишь по основным отличиям, которые можно найти в меню настроек разгона.
Первое, что бросается в глаза, отсутствие управления базовой частотой:
Это является ограничением используемого набора системной логики Intel B250. К ограничениям можно отнести невозможность установки коэффициента умножения процессора выше штатного. Плюс, ограничен перечень доступных режимов работы памяти:
Отмечу, что для режимов работы памяти присутствуют ограничения в зависимости от поколения используемого процессора – для Skylake максимальной частотой работы памяти является отметка 2133 МГц.
Кроме настроек, непосредственно относящихся к разгону, «похудел» и раздел DigitAll Power:
Из доступных для изменения настроек тут остались только режимы Load-Line Calibration для процессора и встроенной графики.
Перечень доступных для изменения напряжений и шаг их регулировки:
| Напряжение | Минимальное значение, В |
Максимальное значение, В |
Шаг установки, В |
| CPU SA Voltage | 0.6 | 2.0 | 0.01 |
| CPU IO Voltage | 0.6 | 2.0 | 0.01 |
| CPU PLL OC Voltage | 0.6 | 1.5 | 0.01 |
| CPU ST PLL Voltage | 0.6 | 2.0 | 0.01 |
| DRAM Voltage | 0.6 | 2.2 | 0.01 |
| PCH Voltage | 0.6 | 2 | 0.01 |
Неприятно, что ограничили доступ к установке напряжения питания процессора – ладно еще разгон залочен, это вопрос выбора набора системной логики, а не материнской платы. Хотя бы диапазон для изменения напряжения вниз (к примеру, для желающих собрать пассивную/малошумную систему с соответствующим дауклокингом) могли бы предоставить. Можно было бы объяснить такое решение заботой о сохранности оборудования, дабы пользователь «кривыми руками» чего не накрутил, но оставлять при этом возможность выставить 2 В для контроллера памяти – явно непоследовательное решение.
В данном подразделе статьи можно ознакомиться с возможностями материнских плат в плане управления скоростью вращения вентиляторов.
Расположение разъемов для подключения вентиляторов на MSI B250M Mortar:
Всего в распоряжении материнской платы находится четыре разъема для подключения вентиляторов, все четыре разъема полноразмерные 4-pin, и поддерживают как ШИМ-управление, так и управление напряжением.
Информация из руководства пользователя, предписывающая «Default PWM Mode» и «Default DC Mode» говорит лишь о том, какой режим работы по умолчанию выбран в BIOS. Касаемо расположения разъемов, все четыре разъема находятся вдоль краев платы, так что проблем доступа к разъемам в условиях собранной системы возникнуть не должно.
Настройки по управлению скоростью вращения вентиляторами содержатся в разделе Hardware Monitor:
Для каждого из четырех разъемов присутствуют независимые регулировки скоростью вращения. Как и в случае с более дорогими материнскими платами MSI, меню настроек предельно упрощено для конечного пользователя, каких-либо профилей, кроме установленного материнской платой по умолчанию тут нет, для регулировки скорости вращения вентилятора пользователю предлагается только задать кривую температура/скорость вращения по четырем точкам. Для вентиляторов можно выбрать режим управления PWM или DC на выбор.
Из дополнительных настроек присутствуют опции step up time и step down time, позволяющие «затормозить» реакцию вентиляторов на изменение температуры, чтобы сделать разгон-торможение вентиляторов более сглаженным. Интересной функцией является, что если зажать мышью точку графика в режиме DC, то вместо мифических процентов, материнская плата покажет уровень устанавливаемого для точки графика напряжения:
Диапазон доступных регулировок от 0 до 12 В, при установке 0 вентилятор останавливается полностью, без попыток каких-либо подергиваний. Отмечу, что настройки применяются «на лету», без необходимости перезагрузки системы на промежуточных этапах. Переместил точку графика – вентилятор сразу «отзывается».
По результатам проверки возможностей регулировки, во всех четырех разъемах материнская плата смогла управлять скоростью вращения вентиляторов в диапазоне от максимальной и вплоть до полной остановки. Несмотря на бюджетный ценовой сегмент, возможности относительно флагманских продуктов не урезаны, и на мой взгляд, придраться в плане управления вентиляторами не к чему.
Тестирование MSI B250M Mortar проводилось на следующей конфигурации:
Конечно, быть оверклокером и тестировать материнскую плату на базе набора системной логики Intel B250 – то еще удовольствие: управления базовой частотой нет, коэффициент умножения процессора выше штатного не поставить, частота работы памяти выше 2400 недоступна.
По сути, единственное, что тут можно проверить – что рассматриваемая модель в принципе работает без сбоев.
В этом плане претензий нет, MSI B250M Mortar работает без замечаний, проходя все стресс-тесты, в том числе и длительные.
Единственное, что пришло в голову проверить – как материнская плата устанавливает по умолчанию вторичные напряжения, особенно PLL OC, которое любят завышать оверклокерские модели MSI на базе набора системной логики Intel Z270. И, действительно, ручная установка PLL OC в значение 1.2 В привела к тому, что температурный режим процессора упал:
Таким образом, даже у младших системных плат есть склонность ставить напряжение PLL OC выше нормы.
Замер температур осуществлялся при помощи термопары K-типа и мультиметра Mastech MY64, температура воздуха в помещении на момент замера ~21-22 градуса по Цельсию.
Поскольку вместе с MSI B250M Mortar на тестирование был предоставлен весьма холодный процессор, а материнская плата даже не имеет возможности по управлению его напряжением питания – для создания нагрузки пришлось помудрить. Во-первых, для обеспечения наибольшей нагрузки была применена комбинированная нагрузка из Prime95 Small FFTs и графического теста OCCT 4; во-вторых, обдув процессорного кулера был снижен до минимума, с целью удержания температурного режима CPU в диапазоне 90-100 градусов. Произведенные манипуляции позволили «выжать» из процессора 88 Вт потребления, при заявленном TDP 65 Вт.
В итоге по результатам получасового нагрузочного теста максимальная зафиксированная температура радиатора преобразователя питания процессора – 60 градусов, радиатора преобразователя питания встроенной графики – 50 градусов, радиатора системной логики – 42 градуса.
С учетом того, что околосокетное пространство активно подогревалось системой охлаждения ЦП, можно заключить, что некоторый запас прочности материнская плата обеспечивает, и ее старшая сестра на базе Intel Z270 сильно ограничивать пользователей в разгоне не должна.
Тестирование встроенного звука производилось при помощи RightMark Audio Analyzer 6.4.1 в режимах 16 бит / 44.1 КГц и 24 бит / 96 КГц. Установленный на материнской плате кодек – Realtek ALC892.
16 бит / 44.1 КГц:
| Тест | Результат | Оценка |
| Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ | +0.03, -0.03 | Отлично |
| Уровень шума, дБ (А) | -89.2 | Хорошо |
| Динамические диапазон, дБ (А) | 89.5 | Хорошо |
| Гармонические искажения, % | 0.0045 | Очень хорошо |
| Гармонические искажения + шум, дБ(A) | -78.4 | Средне |
| Интермодуляционные искажения + шум, % | 0.013 | Отлично |
| Взаимопроникновение каналов, дБ | -86.2 | Отлично |
| Интермодуляции на 10 кГц, % | 0.011 | Очень хорошо |
| Общая оценка | Очень хорошо |
24 бит / 96 КГц:
| Тест | Результат | Оценка |
| Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ | +0.02, -0.04 | Отлично |
| Уровень шума, дБ (А) | -91.8 | Очень хорошо |
| Динамические диапазон, дБ (А) | 92.1 | Очень хорошо |
| Гармонические искажения, % | 0.0045 | Очень хорошо |
| Гармонические искажения + шум, дБ(A) | -79.3 | Средне |
| Интермодуляционные искажения + шум, % | 0.011 | Очень хорошо |
| Взаимопроникновение каналов, дБ | -85.1 | Отлично |
| Интермодуляции на 10 кГц, % | 0.0093 | Очень хорошо |
| Общая оценка | Очень хорошо |
В целом, результаты MSI B250M Mortar неплохи для используемого кодека ALC892, но до показателей современных решений типа ALC1150 или ALC1220 все же далеко. Полные версии отчетов RMAA доступны по следующей ссылке.
Помимо «цифровых» результатов, была предпринята попытка и просто послушать музыку, подключив наушники Pioneer SE-M290. Негативных впечатлений от прослушивания не осталось: видимо, 32 Ом наушники материнская плата способна «прокачать» без отдельной микросхемы усилителя, запаса громкости хватает. Какие-либо посторонние призвуки или фоновые шумы отсутствуют. И если бы рядом под рукой не было флагманских материнских плат – может, и не заметил бы разницы.
Особых замечаний материнская плата MSI не вызывает, основные ограничения задаются используемым набором системной логики, и тут покупатель изначально знает, на что идет. Да, функций разгона у нее нет, но все, что разгона не касается – B250M Mortar вполне отрабатывает: система охлаждения платы с возложенными функциями справляется, набор интерфейсов и конфигурация слотов расширения стандартны, плюс очень грамотно реализовано управление вентиляторами.
Что касается особенностей, то, как и в случае с оверклокерской линейкой, MSI B250M Mortar склонна к завышению напряжения CPU PLL OC, что может сказываться на температурном режиме процессора.
Плюсы MSI B250M Mortar:
