В начале 2017 года компания AeroCool представила новую линейку кулеров, ориентированную на массовый сегмент рынка. Модели BAS, Verkho 2, Verkho 3, Verkho 4 и Verkho 5 рассчитаны на работу с процессорами, тепловыделение которых составляет 100, 110, 120, 135 и 150 Вт соответственно. При этом ключевыми преимуществами новых устройств являются простота установки и общая «дружелюбность» к пользователю.
Особый интерес для оверклокеров представляет старшее решение, однако начать знакомство с продуктами новой линейки я предлагаю вовсе не с него. Перед вами обзор компактной модели AeroCool BAS, рассчитанной на ЦП с тепловыделением не более 100 Вт.
На первый взгляд подобный продукт совершенно не способен заинтересовать энтузиастов и любителей необычного «железа». Тем не менее, AeroCool BAS по-своему тоже «экстремален» в своей простоте и дешевизне.
Конструкция новинки состоит всего из трех основных деталей (впрочем, считать можно по-разному), а ее рекомендованная стоимость составляет 454 рубля! В подавляющем большинстве случаев покупка AeroCool BAS и OEM-процессора выглядит предпочтительнее, чем выбор в пользу «боксовой» модели AMD или Intel.
Но справится ли этот кулер со стоваттным CPU, как это заявлено в описании? В каких режимах подобная «олдскульная» конструкция способна работать в современной системе? Давайте проверим, протестировав продукт AeroCool в режимах повседневной и экстремальной нагрузки, а попутно оценим уровень шума, простоту установки и совместимость.
Новинка AeroCool поставляется в небольшой (130 х 130 х 85 мм) коробочке, выполненной из картона естественного цвета. О дизайне упаковки в этом случае говорить почти бессмысленно, а вот информативность на удивление неплоха.
На коробке приводится изображение кулера, его краткое описание на нескольких языках, включая русский, а также таблица характеристик.
Радиатор почти не защищен от ударов при транспортировке.
Впрочем, стенки коробки выполнены из достаточно толстого картона, а сам кулер не назовешь хрупким. Повредить конструкцию сможет разве что «капитальный» удар. А от такого воздействия все равно не спасет ни пузырчатый пакет, ни вставка из пенопропилена.
В коробке обнаружились инструкция и упорная крестовина крепления.
Винты заранее вставлены в отверстия на радиаторе, а термопаста – нанесена на основание кулера. Как уже отмечалось выше, главной фишкой модели AeroCool BAS является простота установки. Все, что понадобится пользователю – крестовая отвертка.
Внимательные читатели наверняка успели отметить, что расположение отверстий на крепежной пластине предполагает установку системы охлаждения на одну-единственную платформу. Никакой возможности изменить положение винтов нет – AeroCool BAS подходит только для процессорных разъемов линейки LGA 115X (LGA 1150, 1151, 1155 и 1156, расстояние между крепежными отверстиями во всех случаях составляет 75 мм).
При беглом осмотре AeroCool BAS легко спутать с каким-нибудь представителем племени «боксовых» кулеров, входящих в комплект поставки процессоров.
Единственное, что выделяет продукт Aerocool на их фоне – размеры. Как-никак, здесь используется 120 мм вентилятор. А вот «боксы», как правило, довольствуются вертушками размерностью 70-90 мм.
Давайте разберем конструкцию, чтобы изучить ее более тщательно. Для этого достаточно освободить винты, «прошивающие» радиатор насквозь: они используются и для фиксации вентилятора, и для установки системы охлаждения на материнскую плату.
Винты удерживаются стопорными шайбами, расположенными возле основания кулера. Они легко снимаются пинцетом или плоскогубцами. Надеть крепёжные шайбы обратно чуть сложнее, впрочем, пользователю вряд ли понадобится разбирать этот кулер, разве что для очистки от сильных загрязнений.
Радиатор представляет собой цельноалюминиевую деталь без намека на тепловые трубки. Нет здесь и медного сердечника, используемого во многих «боксах» для улучшения теплопередачи.
Таким образом, главный козырь AeroCool BAS – массивность. Внешние габариты радиатора (без вентилятора) – 82 х 82 х 31 мм, масса – около 230 г. Размерность основания – 30 х 30 мм, этого как раз достаточно для полного контакта с крышкой процессора в конструктиве LGA 155X. Основание отшлифовано «в чистовую», но не отполировано. Отпечаток получается достаточно ровным с еле заметным «завалом» в одну из сторон.
Радиатор Х-образно разделен на четыре сегмента по 21 пластине в каждом. Их толщина – около 0.8 мм, межреберное расстояние в свою очередь составляет около 1.5 мм.
Центральная часть радиатора располагается под шпинделем вентилятора. Отмечу еще один важный момент: проходя через гребёнку ребер, воздушный поток обдувает текстолит материнской платы и околосокетное пространство.
К примеру, при проведении тестов на стендовой материнской плате ASUS P8P67 Pro движение воздуха в районе радиаторов VRM было легко ощутимо ладонью. Таким образом, AeroCool BAS способен значительно улучшить температурный режим системы питания процессора (справедливости ради напомню, что это характерная черта большинства моделей «топ»-конструкции).
Также отмечу, что радиатор оказался симметричен – то есть установить вентилятор можно с любой стороны, а другая при этом превратится в основание конструкции. Теперь рассмотрим сам вентилятор.
Модель, несмотря на необычный внешний вид, выполнена в стандартном типоразмере 120 х 25 мм (при измерении реальная толщина вертушки оказалась чуть меньше – около 23.5 мм, все дело в необычной форме рамки).
К сожалению, подобрать вентилятор на замену в этом случае будет сложно, так как крепежные отверстия расположены совершенно нестандартно: внутри рамки под крыльчаткой. Вернее, сделать это можно, но придется довольствоваться моделью меньшего размера или «кустарить» крепление своими руками.
Реальный диаметр рамки вентилятора составляет 122 мм. Маркировка отсутствует, однако в описании кулера производитель приводит подробное описание вертушки. Это модель с трехконтактным разъемом (ШИМ-регулировка скорости вращения отсутствует), стандартная скорость вращения составляет 1200 об/мин.
При этом показатель расхода («потока») достигает 1.57 куб. м в минуту. Забавная ситуация, любители «железа» настолько привыкли к «кривой» несистемной единице измерения «кубические футы в минуту», что для сравнения вентилятора с аналогами лучше пояснить: 1.57 куб. м/мин – это приблизительно 55 CFM.
В конструкции использован надежный гидродинамический подшипник. Это совершенно нехарактерно для бюджетного продукта, будь то кулер, блок питания или корпус. Производителя можно лишь похвалить за стремление создать максимально беспроблемный продукт с длительным сроком службы. Заявленный ресурс вентилятора составляет 60 000 часов, это около семи лет непрерывной работы.
На этом всё: детали просто закончились, конструкция на самом деле проста до предела. Отмечу, что такая «лаконичность» обеспечена тем, что кулер, по сути, предназначен для установки на одну-единственную платформу. Если бы модель была универсальной, производителю волей-неволей пришлось бы разработать более сложную систему крепления.
Монтаж системы охлаждения происходит так быстро и легко, что выражение «установить BAS» можно было бы использовать как синоним чего-то максимально простого.

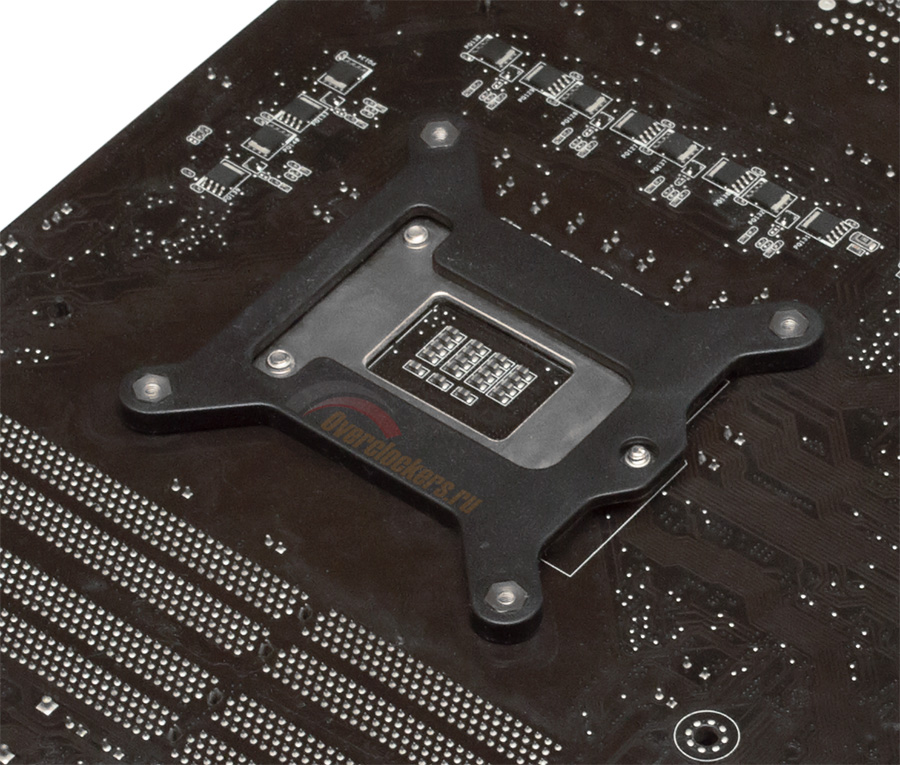

Процесс включает всего два этапа. Сначала следует перевернуть материнскую плату и разместить на ее обратной стороне упорную пластиковую пластину крепления.
Ошибиться невозможно: расстояние между отверстиями фиксировано. После этого необходимо осторожно перевернуть всю конструкцию, при этом «шпеньки» гаек, установленных в крепёжные отверстия, покажутся с лицевой стороны системной платы.
Далее с радиатора снимается пластиковая крышка – она защищает слой термопасты, заранее нанесенный на основание. Кулер устанавливается на плату так, чтобы винты попали в гайки на упорной пластине, и фиксируется с помощью крестовой отвертки.
Еще раз подчеркну, что винты располагаются под крыльчаткой вентилятора, впрочем, никаких неудобств это не доставило. На этом процесс установки завершен, он занял приблизительно столько же времени, сколько чтение этого раздела.
Что касается совместимости, тут все просто, кулер гарантировано можно установить на любую материнскую плату с подходящим процессорным разъемом. Взглянем на схему LGA 115X с официального сайта компании Intel:
Размеры внешнего квадрата, очерчивающего крепление – 95 х 95 мм. Внутри этого пространства не должно быть никаких посторонних элементов, которые могут помешать установке системы охлаждения. AeroCool BAS идеально вписывается в указанное пространство (причем с каждой из сторон остаётся запас около 5 мм).
Таким образом, проявить бдительность следует только обладателям компактных плат (mITX): в этом типоразмере производители иногда позволяют себе отходить от требований стандартов в борьбе за свободное пространство. В остальных случаях кулер можно смело покупать «вслепую».
Высота конструкции (от поверхности текстолита платы до верхней точки рамки вентилятора) составляет около 61 мм. Это идеальный вариант для установки в системные блоки экстремально малой высоты (например, Fractal Design Node 202).
| Название модели | AeroCool BAS |
| Тип конструкции радиатора | «Топ» |
| Размеры радиатора (Д х Ш х В), мм | 82 х 82 х 31 |
| Размеры кулера (с вентилятором) (Д х Ш х В), мм | 122 х 122 х 63 |
| Материал радиатора | Алюминий |
| Материал основания | Алюминий |
| Толщина ребер, мм | ~0.8 |
| Количество ребер, шт. | 4 х 21 |
| Межреберное расстояние, мм | ~1.5 |
| Типоразмер комплектного вентилятора, мм | 120 х 25 |
| Поддержка ШИМ-регулировки скорости вращения | Нет |
| Скорость вращения, об/мин | 1200 |
| Энергопотребление, Вт | Не более 2.52 |
| Поддерживаемые платформы | Intel LGA 1150, LGA 1151, LGA 1155, LGA 1156 |
Тест AeroCool BAS проводился в составе следующей конфигурации:
Кулер официально предназначен для работы с процессорами, тепловыделение которых составляет не более 100 Вт, и стендовый Intel Core i5-2500K отлично вписывается в нужный для теста тепловой пакет. TDP этого ЦП составляет 95 Вт.
При этом интересно отметить, что более современные CPU в конструктиве LGA 115X отличаются меньшим тепловыделением. Таким образом, полученные результаты, с поправками в лучшую сторону, можно использовать для всех четырехъядерных процессоров Intel последних поколений: Ivy Bridge (TDP до 77 Вт), Haswell (до 84 Вт), Broadwell (до 65 Вт), Skylake (до 91 Вт) и Kaby Lake (до 91 Вт).
Чуть позже мы попытаемся разогнать процессор, чтобы проверить, как кулер справляется с чрезмерной нагрузкой, а пока оценим уровень шума – ключевой параметр, на который в первую очередь обращает внимание большинство покупателей. Для большей точности измерения проводились с расстояния 150 мм.
При прямом подключении к материнской плате скорость вращения крыльчатки составляет около 1180 об/мин (заявлено 1200 об/мин, погрешность менее 2%). С помощью механического регулятора-реобаса ее удалось снизить до 700 об/мин (при этом сохраняется возможность самостоятельного старта вертушки при запуске системы). Взглянем на график уровня шума при разных оборотах.
AeroCool BASИтак, при 1200 об/мин был получен результат 44 дБ. Субъективно это просто «тихо» – подобный источник шума будет совершенно незаметен в большинстве систем. Чтобы расслышать гул вертушки, нужно находиться на расстоянии не более 2 м от открытого стенда. При 1000 об/мин вентилятор слышен только «впритык», при 700 об/мин работает практически бесшумно. Что ж, это отличные показатели. А как обстоят дела с эффективностью?
Начнем с самого легкого теста, которому можно подвергнуть систему охлаждения. Это режим «рабочего стола», компьютер используется для офисной работы, просмотра видео в разрешениях Full HD и 4K, а также интернет-серфинга. Общее энергопотребление системы – до 105 Вт (среднее – 67 Вт), время проведения теста – 1 час, температура в помещении – не более 25 градусов.
Процессор функционировал в штатном режиме с активированными системами энергосбережения. Здесь и далее на графиках приводится температура самого горячего ядра CPU.
По результатам этого испытания можно уверенно заявить, что AeroCool BAS – подходящий вариант для применения в мультимедийной системе класса HTPC. Процессор не перегревается при очень умеренном уровне шума. Если вы используете более холодный CPU, обороты вентилятора вполне можно опустить ниже 1000 об/мин, «запас» однозначно есть. Жаль только, что регулятор-резистор для этого придется приобретать отдельно (также возможность управления моделью с трехконтактным разъёмом предлагают некоторые продвинутые материнские платы).
Следующий режим тестирования ориентирован на профессиональное использование системы. Здесь требования более строги: максимальное использование всех четырех ядер процессора одновременно. Нагрузка создавалась с помощью популярного теста Cinebench, проводящего рендеринг трехмерной сцены. Уровень тепловыделения CPU в этом случае типичен для продвинутых фото-видео-аудио-редакторов и инженерных программ.
Процессор функционировал в штатном режиме, частота при проведении теста составляла 3.4 ГГц (с временными отклонениями), напряжение питания – около 1.160 В (по данным встроенных датчиков материнский платы). Общее энергопотребление системы – до 145 Вт (среднее – 125 Вт). Время проведения теста – 30 минут (с секундными перерывами на перезапуск теста).
AeroCool BASЧто ж, в гипотетической «профессиональной» системе AeroCool BAS также способен проявить себя отлично. Скорость вращения крыльчатки вентилятора можно легко снизить до 700 об/мин.
С основными режимами работы, на которые рассчитана новинка, мы разобрались. А как она покажет себя в более сложных ситуациях? Для примера возьмем популярный стресс-тест Prime95 в четырехпоточном режиме (Small FTTs). Частота процессора при проведении замеров составляла около 3.4 ГГц, напряжение питания – 1.168 В. Общее энергопотребление системы – 138-140 Вт.
AeroCool BASУдивительно, но простейший алюминиевый радиатор при условии достаточного обдува способен «вытянуть» и такую нагрузку. Правда, про снижение оборотов в этом случае придется забыть. Кулер едва справляется даже при максимальной скорости вращения крыльчатки, а при 700 об/мин температура быстро зашкалила за отметку 90 градусов, так что тест пришлось прекратить.
Напоследок проведем еще пару испытаний, разогнав процессор. В этом случае был выбран весьма «щадящий» сценарий оверклокинга: частота зафиксирована на отметке 4 ГГц, напряжение питания процессора составило 1.35 В.
Температуры можно считать приемлемыми, однако это оказался единственный режим, доступный AeroCool BAS. Одиночный прогон Cinebench при максимальных оборотах вентилятора поднял температуру процессора до 94 градусов. Что ж, это далеко не 100 Вт, заявленные производителем, конструкция просто не рассчитана на такие нагрузки.
Подведем итоги, начав с краткого перечисления плюсов и минусов рассмотренной системы охлаждения.
Плюсы:
Интерес к низкопрофильным кулерам для компактных систем класса HTPC стабильно высок, и перед рассмотрением сложных и дорогих конструкций наподобие Noctua NH-L9 можно обратить внимание и на этого малыша. AeroCool BAS способен проявить себя не только в мультимедийной системе, но и в конфигурации для решения профессиональных задач.
Ведь, как гласит народная молва, «простота – хуже воровства», но AeroCool BAS – совсем не тот случай. От алюминиевой конструкции без тепловых трубок сложно было ожидать подвигов, однако за счет значительной (на фоне «боксовых» собратьев) площади рассеивания и использования мощного вентилятора продукт AeroCool без малейших затруднений справляется с теми режимами, на которые рассчитан.
При рекомендованной стоимости в ~450 рублей новинка работает тихо и достаточно эффективно – нужны ли другие аргументы? Главное, не переборщить с нагрузкой. Единственное, что можно посоветовать производителю, так это снабдить кулер резистором для замедления вентилятора (или вертушкой с PWM-регулировкой). Процессорам Intel Core i3, а также старшим моделям в вариантах с пониженным энергопотреблением хватит и 700 об/мин, а сверхдоступный AeroCool BAS при этом станет еще и сверхтихим.
