Мы продолжаем тестирование нереференсных версий GeForce GTX 1080. Героем нового обзора стала модель компании Zotac серии AMP! Edition.
Zotac GeForce GTX 1080 AMP! Edition отнесена разработчиками к топовому игровому решению в своем классе. Новинка получила темно-серую систему охлаждения IceStorm с рельефным кожухом из легкого металлического сплава, а вентиляторы типоразмера 100 мм обеспечивают необходимый воздушный поток для продува высокого радиатора.
Zotac GeForce GTX 1080 AMP! Edition базируется на графическом процессора Pascal GP104 и оборудована 8 Гбайт видеопамяти стандарта GDDR5X. Особенностями новинки служат переработанная подсистема питания VRM, полимерный конденсатор высокой емкости Power Boost для стабилизации напряжения, два коннектора 8 pin и характерный металлический дизайн.
Благодаря нашему партнеру – компании Регард, мы выясним, чего можно ожидать от такого решения.
Полное название: ZOTAC GeForce® GTX 1080 AMP Edition, код производителя: ZT-P10800C-10P.
Видеокарта Zotac GeForce GTX 1080 AMP! Edition поставляется в яркой упаковке с преимущественно желтой полиграфией, цвет которой стал фирменным отличием производителя. Коробка достаточно информативна и разработчики отметили основные спецификации и особенности своего продукта.
В собственной иерархии рзработчики относят новинку к промежуточному решению между топовой моделью с воздушной системой охлаждения AMP! Extreme, получившую массивный кулер, и версией Mini для компактных игровых систем.
На Zotac GeForce GTX 1080 AMP! Edition установлена производительная и эффективная система охлаждения IceStorm, которая наделена функцией остановки вентиляторов в простое под наименованием Freeze Tech. Металлический кожух ExoArmor и настраиваемая подсветка RGB Spectra являются приятными дополнениями.
На обратной стороне упаковки на огромном полотне нашлось место как таблице с характеристиками видеокарты, так и выдыленным основным особенностям. О каждой из них разработчики слагают несколько слов и приводят соответствующую фотографию.
Zotac GeForce GTX 1080 AMP! Edition помещена в антистатический пакет с воздушной прослойкой, а комплектация занимает свои ниши.
Список аксессуаров достаточно короткий. Привычные диск с драйвером и руководство пользователя сопровождены двумя переходниками питания 2х6pin to 8pin. Особенно это акутально владельцам блоков питания с отсутствующими разъемами.
Среди огромного разнообразия нереференсных моделей видеокарта Zotac GeForce GTX 1080 AMP! Edition выделяется металлическим «блеском» внешнего вида, который заключен в кожухе системе охлаждения. Разработчики сделали его из нескольких панелей, причем верхняя получила рельефную поверхность наподобие песчаника.
Современные графические ускорители проделали огромный путь от «безжизненных» моделей, выполненных на зеленом и желтом текстолите, лишенных кулеров, до ярких решений, выделяющихся изюминками и оригинальными задумками.
Стоит, к примеру, вспомнить видеокарты серии KFA2 Hall Of Fame, линейку HIS Iceq или футуристический проект iGame компании Colorful. Тема «самая красивая видеокарта» не раскрыта и поднимать ее в нашем материале мы не будем.
Однако и новинки получают интересный дизайн, притягивающий взгляды. К примеру, таким обладает и Zotac GeForce GTX 1080 AMP! Edition.
Серые оттенки с шероховатой поверхностью приятно сочетаются на видеокарте, сопровождающиеся переливающейся подсветкой. Уделено немало внимания и обратной стороне модели, где металлический «бэкплейт» получил множественные прорези, сопровождающиеся яркими полосами и рисунки разводки дорожек на плате.
Осматривая модель Zotac GeForce GTX 1080 AMP! Edition, понимаешь, что единственное скопированное с референса – это интерфейсная панель. Пять видеовыходов построены по схеме из одного DVI, одного HDMI 2.0b и три DisplayPort 1.4.
Поддерживаются следующие разрешения:
Дополнительное питание построено по схеме «8+8»pin и обеспечивает показатель TDP до отметки 375 Вт. Повседневное энергопотребление скромнее, разработчики заявляют о 230 Вт в играх и бенчмарках. Коннекторы получили светодиодную подсветку подключения питания, и в зависимости от ситуации горят зеленым или красным.
Видеокарта Zotac GeForce GTX 1080 AMP! Edition снабжена led-индикацией боковой панели, на которой размещен логотип компании Zotac. Подсветка регулируется фирменной утилитой FireStorm, о которой мы рассказывали в прошлом материале.
Современные графические ускорители немного прибавили в массе и размерах, но тестируемая новинка ничем выдающимся не отметилась.
Длина видеокарты составляет 293 мм, ширина – 142 мм, в ПК она перекроет два слота расширения.
С системой охлаждения IceStorm компании Zotac мы познакомились на примере модели серии GeForce GTX 1070. Разработчики остались верны концепции, конструкция не получила заметных улучшений и доработок, сохранив массивный радиатор и все ключевые узлы в исходном состоянии.
Кулер крепится четырьмя подпружиненными винтиками в области графического процессора и одно дополнительное крепление в районе подсистемы питания.

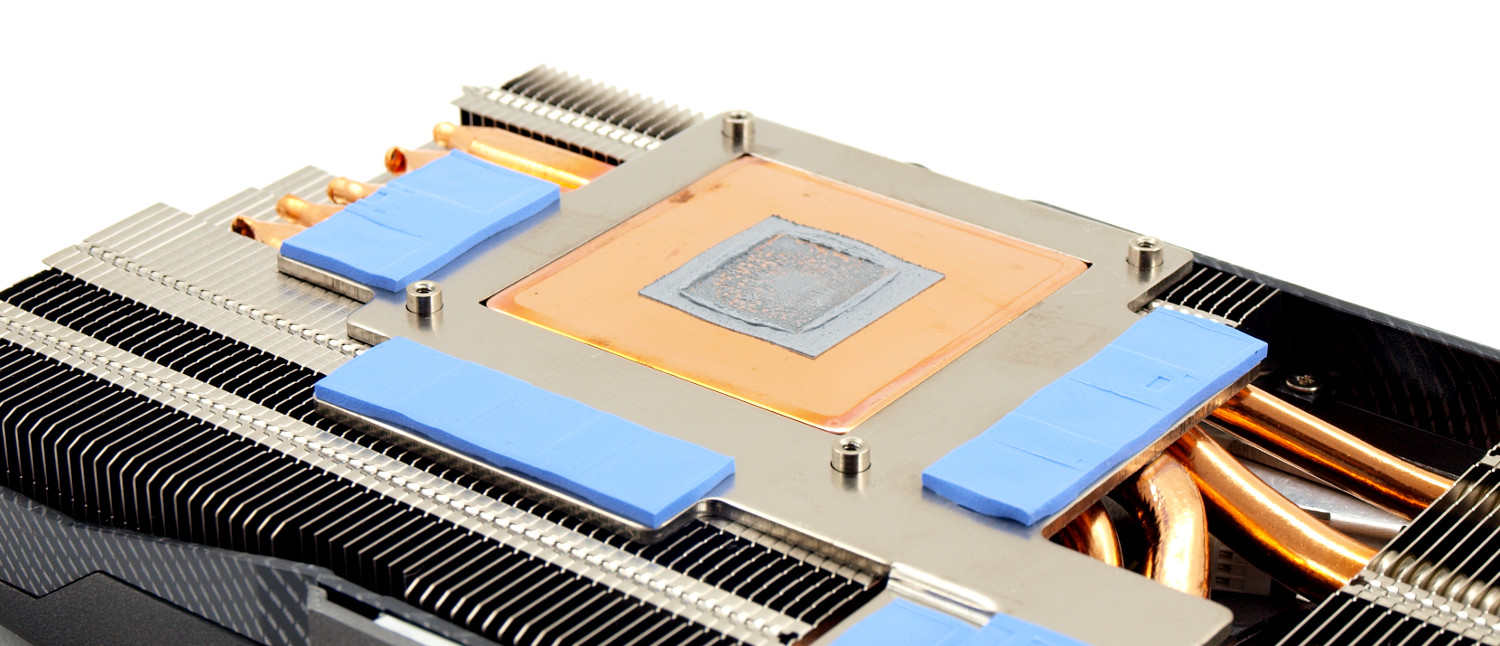

Основание радиатора контактирует не только с чипом GPU посредством термопасты, которая изрядно подсохла, но и микросхемами памяти, отводя тепло на толстую алюминиевую пластину.

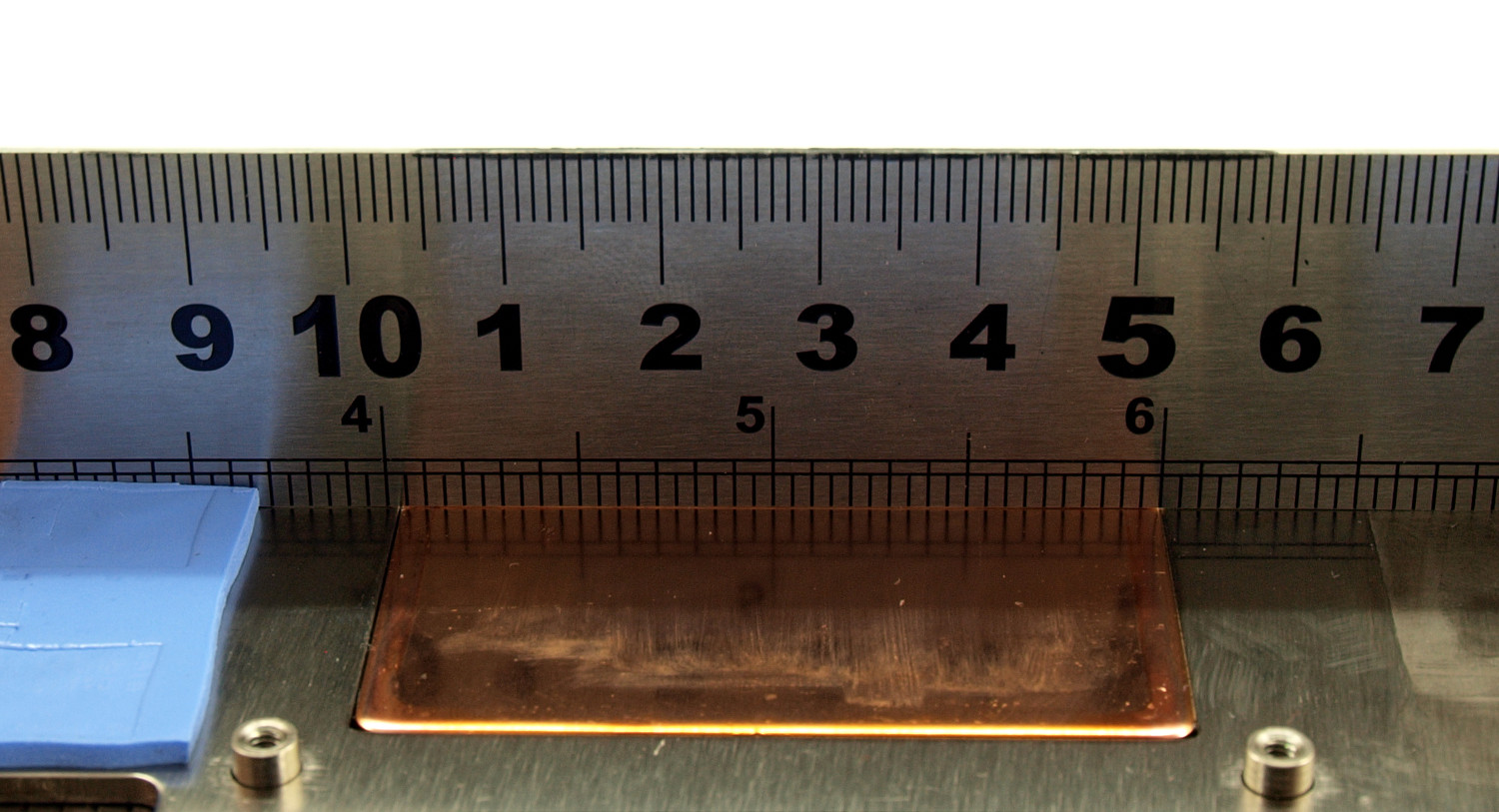

Подошва кулера отполирована до зеркального блеска с небольшим помутнением. В центре наблюдается небольшая неровность.

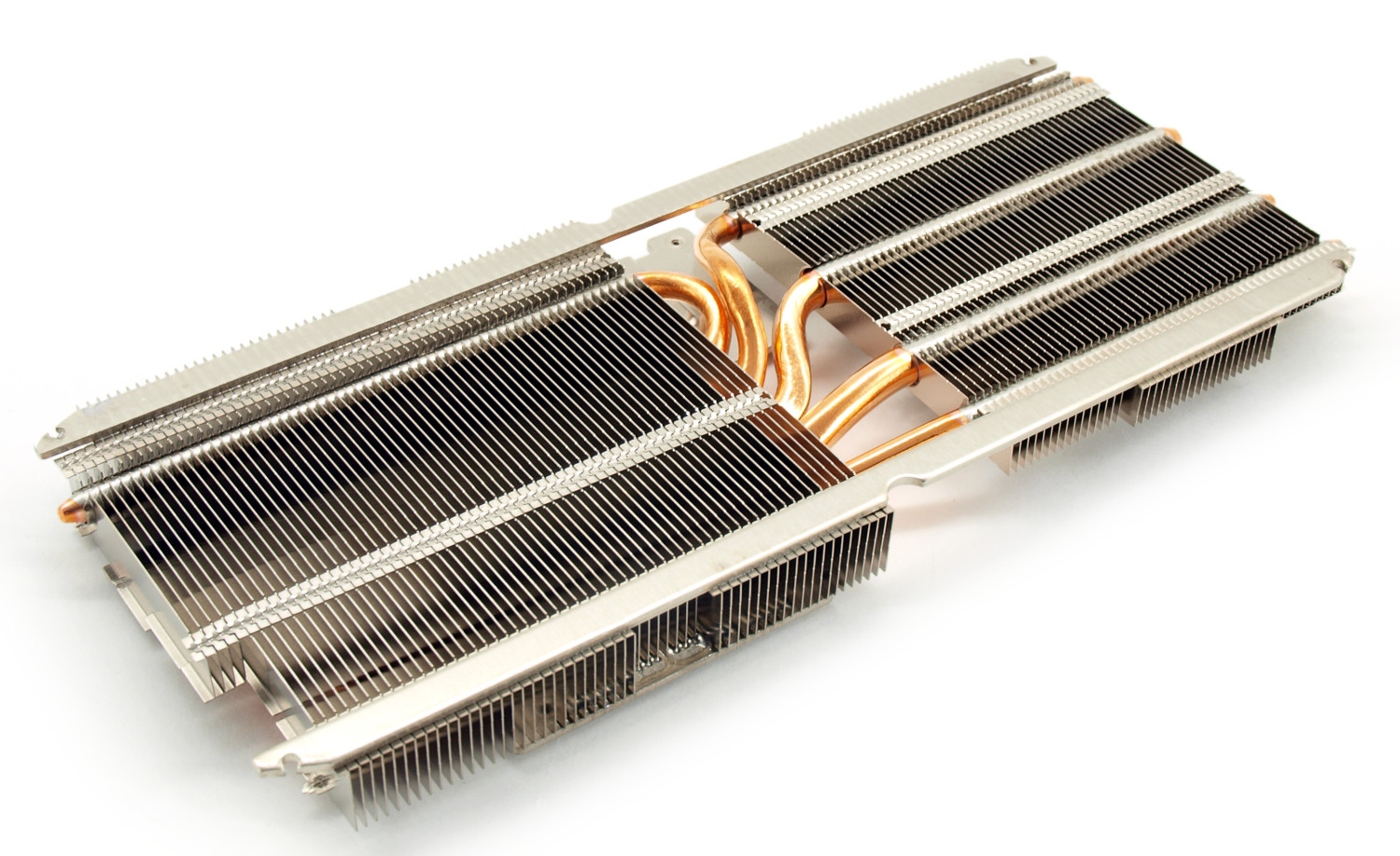

Охладитель представляет собой двухсекционный радиатор. Секции пронизаны пятью тепловыми трубками: двумя диаметром 9 мм, двумя – 7 мм и одной – 6 мм.

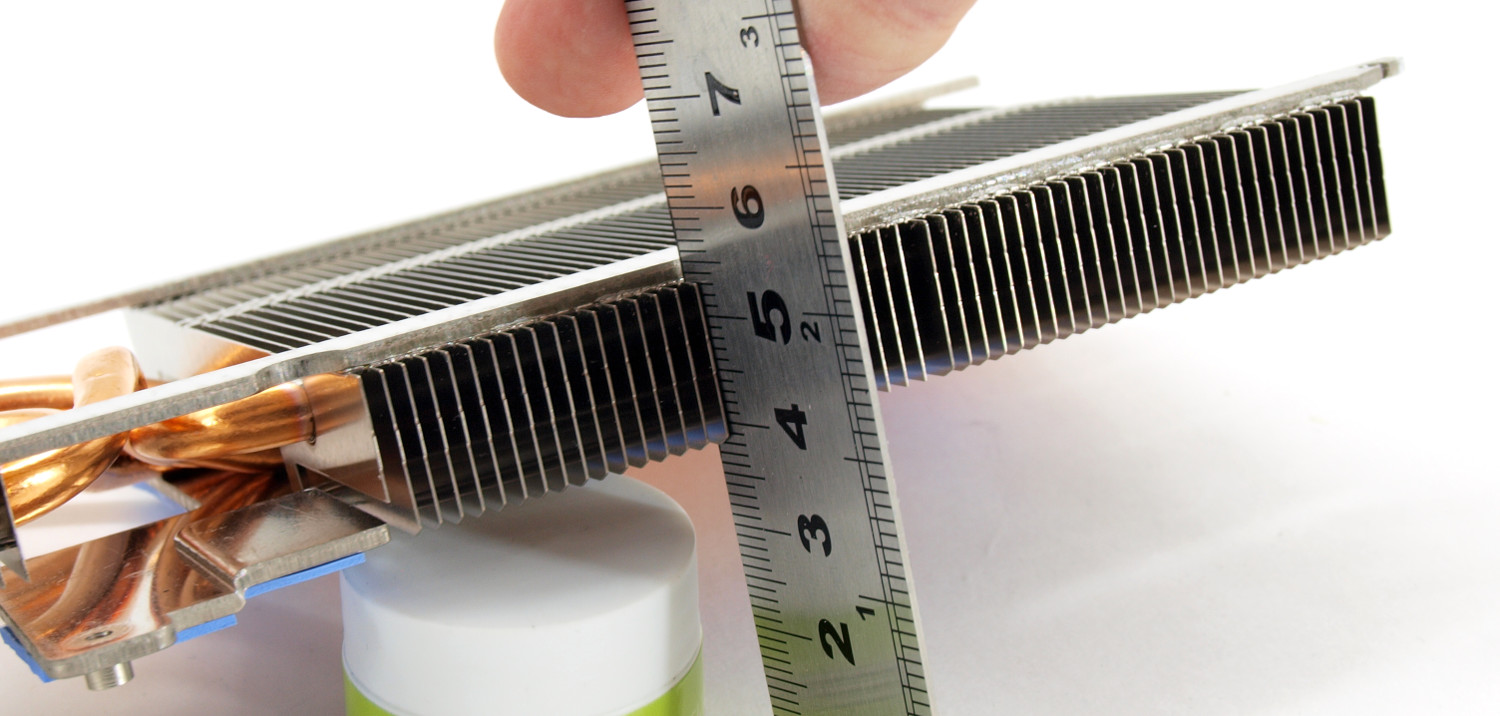

Высота ребер кулера составляет 16 мм. Все соединения тщательно пропаяны, что отчетливо демонстрирует верхняя кромка для крепления кожуха.

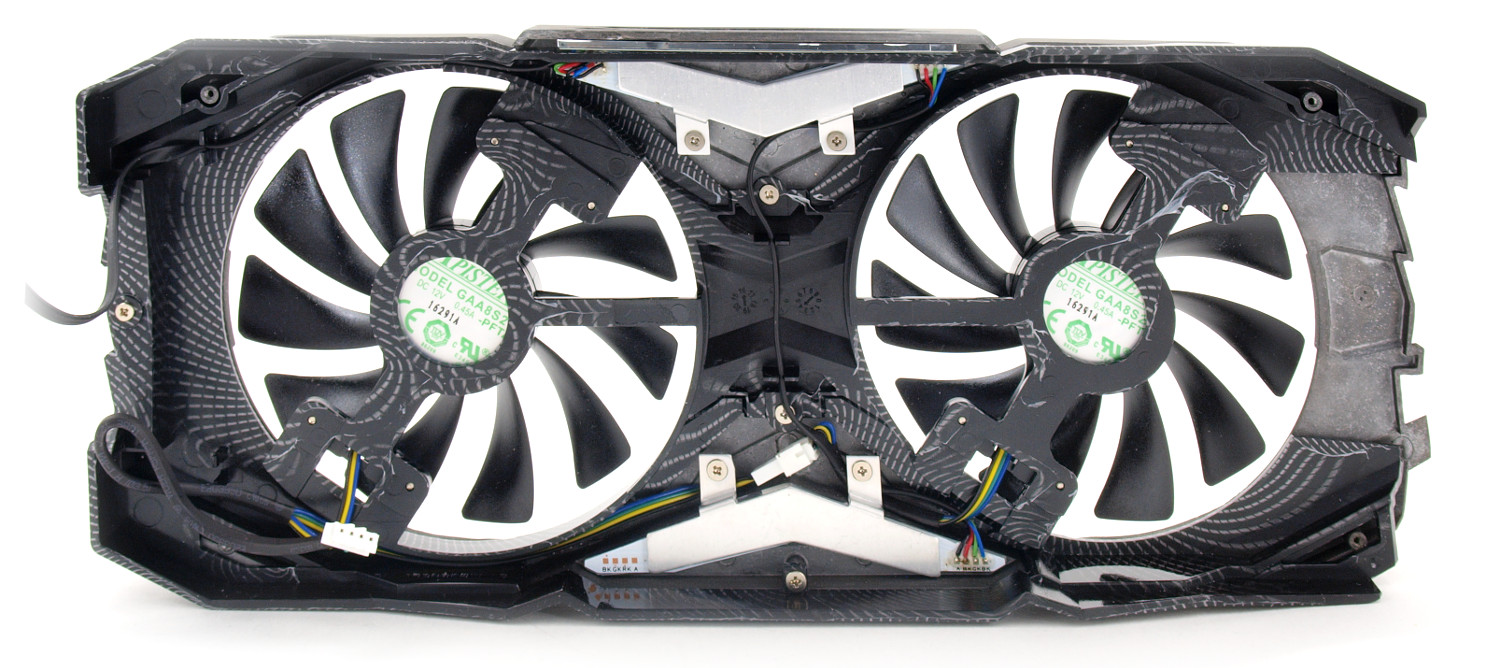

Для разработчиков кожух давно стал не только частью системы охлаждения, но и элементом декора. В нашем случае он выполнен из нескольких составных пластин, где центральная зона является пластмассовой насадкой, а все остальное – легкий металлический сплав с приятной окантовкой и покрытием песчаника.

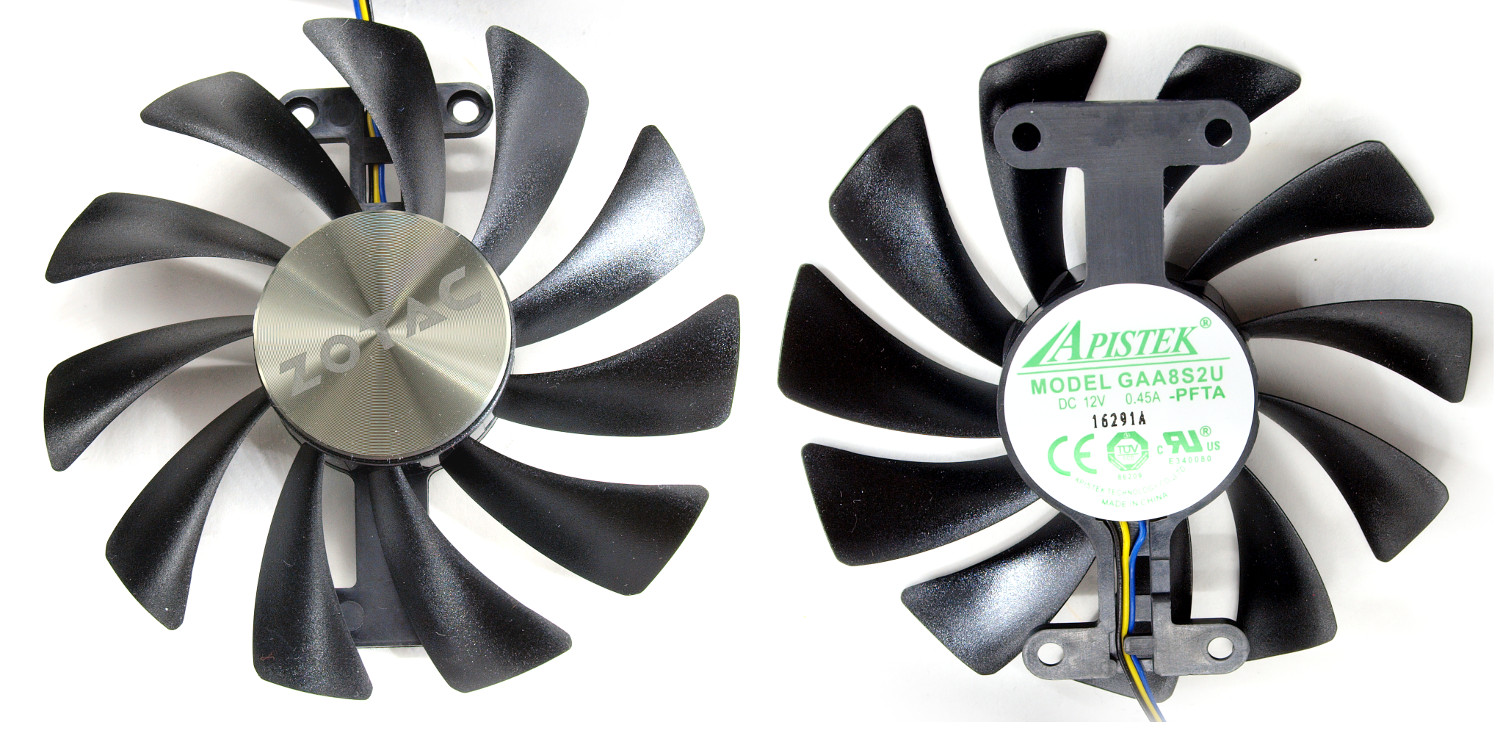

В качестве активной части выступают два вентилятора производства Apistek, модель GAA8S2U-PFTA. Это явное отличие от прошлого участника, где вертушки были изготовлены Ecotherm, модификация GFM10012H12SPA. Диаметр крыльчатки составляет 95 мм, несмотря на индекс в наименовании «8s» и подразумевающиеся 80 мм.
Напряжение 12 В при силе тока 0.45 А, скорость вращения составляет 0 – 2300 об/мин. Очень тихими вентиляторы являются до отметки 1200 об/мин, тихими – до 1500 об/мин.

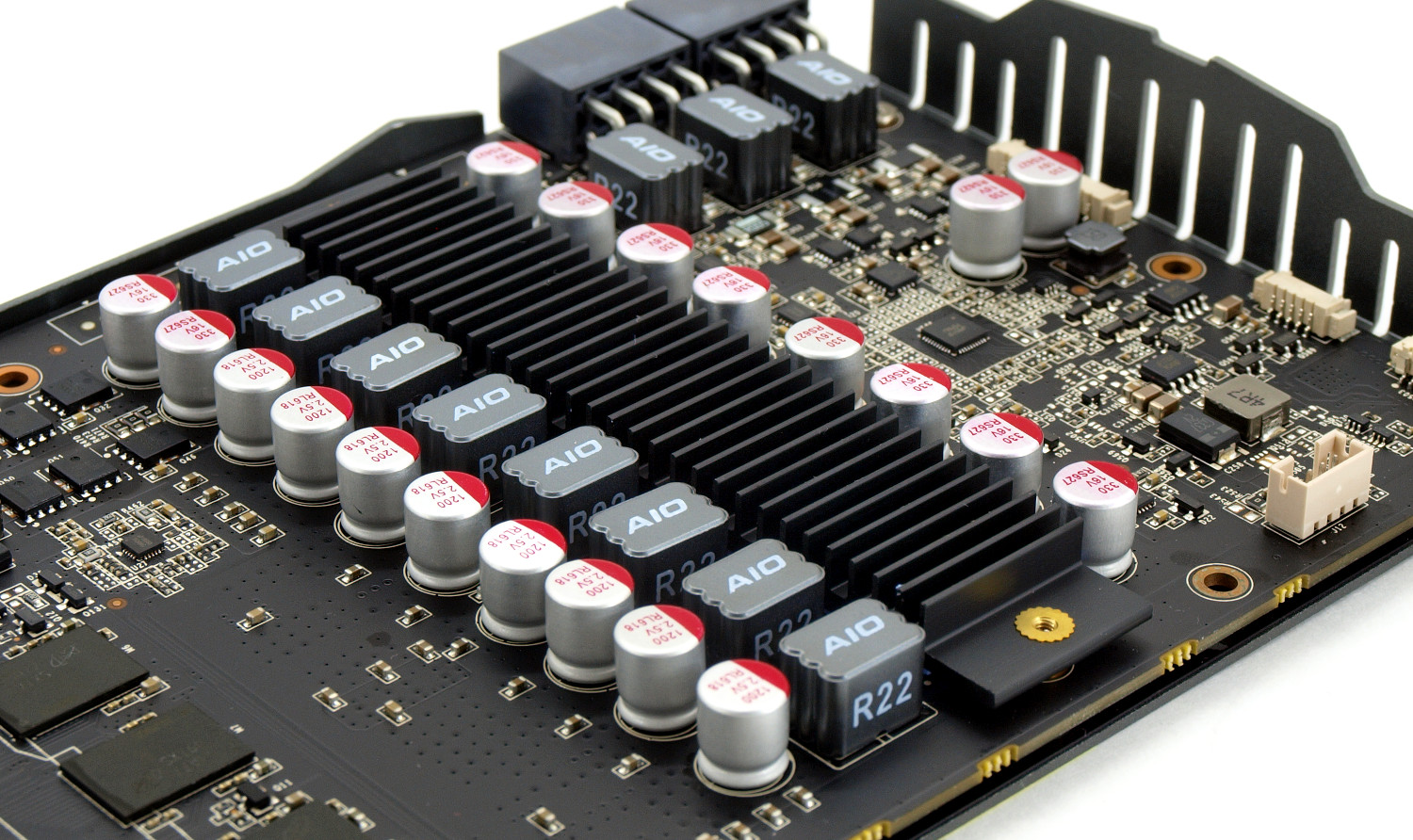

За охлаждение силовых транзисторов отвечает низкопрофильный радиатор с широким основанием и плотным расположением ребер. Крепление осуществлено по его краям, и ожидалось увидеть, как при чрезмерном затягивании винтиков он будет выгибаться, однако этого не произошло, что радует.
Это демонстрирует и ровный отпечаток микросхем на синей термопрокладке.
Последним рубежом защиты выступает «бэкплейт» – массивная пластина на обратной стороне печатной платы.
Основная часть ее изолирована от контактов с высокими элементами PCB. Мы можем наблюдать несколько зон с прорезями и отсутствие желаемой термопрокладки в зоне VRM.
Видеокарта Zotac GeForce GTX 1080 AMP! Edition построена на оригинальной печатной плате черного цвета. Разработчики не стали втискивать все фазы в один ряд и сделали два ответвления для транзисторов и дросселей Vmem и PLL. С учетом данной особенности длина PCB составляет 280 мм, ширина – 142 мм.
Обратная сторона практически ничем не примечательна, за исключением небольшого количества танталовых конденсаторов и емкого конденсатора Power Boost, предназначенного для снижения колебаний мощности и уменьшения пульсирующих помех и ставшего одной из особенностей плат Zotac.
Сердцем героя обзора стал графический процессор GP104-400-A1, произведенный по 16 нм техпроцессу на 29-й неделе 2016 года. Он включает 2560 шейдеров, 64 блока растеризации и 160 текстурных блоков.
Подсистема питания построена по десятифазной схеме: восемь фаз отведены под графический процессор и две на видеопамять.

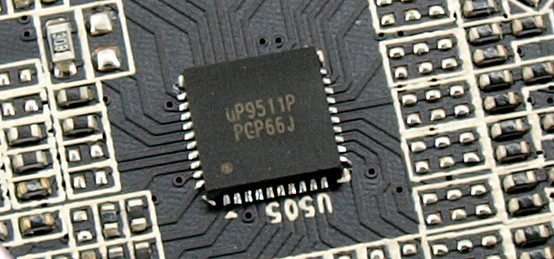

В качестве ШИМ-контроллера используется микросхема uP9511P производства uPI Semiconductor.
Zotac GeForce GTX 1080 AMP! Edition оснащена 8 Гбайт видеопамяти стандарта GDDR5X, набранными восемью микросхемами производства Micron с маркировкой 6MA77 D9TXS.
Тактовая частота составляет 1251 МГц, эффективная частота – 10008 МГц.
Тестирование видеокарты Zotac GeForce GTX 1080 AMP! Edition проходило в составе следующей конфигурации:
Программное обеспечение
Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner v4.4.0 Beta 3.
Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor 3.5.2.1 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакета 3DMark 2013.
Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовались Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080) и 3DMark 2013 Fire Strike.
Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница условного комфорта – 37 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию.
Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 MAX.
Современная видеокарта по определению обладает заводским разгоном, который демонстрирует и Zotac GeForce GTX 1080 AMP! Edition. Частота графического процессора повышена с 1607 МГц до 1683 МГц, в режиме Boost – с 1733 МГц до 1823 МГц при напряжении 1.063 В. Рекордной ее не назовешь (та же модель серии Extreme получила прибавку в 89 МГц, приближая общую отметку к 1800 МГц), но определенные положительные сдвиги имеются. Частота памяти эталонная – 1251 МГц.
В режиме простоя вентиляторы останавливаются, данная технология у компании Zotac носит название Freeze Tech. Были получены следующие результаты:
В тесте Heaven Benchmark 4.0 с макисмальными настройками графики Zotac GeForce GTX 1080 AMP! Edition проявляет себя заметно лучше своей предшественницы на базе GeForce GTX 1070, что вызывает легкое недоумение: видеокарта более требовательная и производительная, а температуры слегка меньше.
Вентиляторы стартуют при 63°C и в самом начале поддергиваются, что подтверждается тахометром. К завершению бенчмарка скорость работы кулера стабилизировалась, сбив несколько градусов с максимальной температуры, доведя ее до 75°C при 1389 об/мин и частоте ядра 1886 МГц. Подсистема питания прогрелась до 88°C.
На очереди пятнадцать прогонов 3DMark Fire Strike в «тесте устойчивости», который, как показала практика, оказался превосходной нагрузкой для видеокарт.
Более серьезное испытание для видеокарты обеспечил стресс-тест Furmark, который является последней чертой для систем охлаждения и подсистем питания.
Здесь срабатывает защита по потреблению и температуре. Для Zotac GeForce GTX 1080 AMP! Edition ключевой отметкой является температура 82°C, которая удерживается снижением TDP, частотами и повышением скорости вращения крыльчаток. Температура зоны VRM – 92°C.
Продемонстрируем результаты популярных бенчмарков и игр.
3DMark Fire Strike.
3DMark Fire Strike Extreme.
3DMark Fire Strike Ultra.
3DMark Time Spy.
Battlefield 1 – уровень «Сквозь грязь и кровь», миссия «Изо всех сил».
Crysis 3 – уровень «Добро пожаловать в джунгли».
Ведьмак 3: Дикая охота – уровень «Первые ростки зла».
А теперь займемся самодеятельностью
Начнем испытания с редактора частот и напряжений. Практически все эталонно для видеокарты со слегка повышенными относительно референсной версии тактовыми частотами.
Эергопотребление для повседневной нагрузки занижено до 230 Вт, а в максимальном положении можно добится только 276 Вт, и эта разница едва ли покрывает возможности разгона.
Последний был тут же протестирован. Видеокарта Zotac GeForce GTX 1080 AMP! Edition смогла стабильно функционировать при частоте ядра 1790 МГц и памяти 1421 МГц. Общая отметка при турбобусте покоряет заветные 2 ГГц. Для достижения результата нам не пришлось фиксировать или повышать скорость кулера.
Производительность возросла на 7%.
Охладить Zotac GeForce GTX 1080 AMP! Edition можно и даже результативно. С пониженным уровнем Power Limit и вентиляторами при 1650 об/мин температура GPU снизилась на 2°C. Заметно лучше ситуация с подсистемой питания, температура которой 76°C: минус 12°C!
Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения. Данная видеокарта лишена датчиков в области подсистемы питания, показания снимались с помощью ИК термометра.
Результаты исследования потенциала системы охлаждения.
С системой охлаждения у Zotac GeForce GTX 1080 AMP! Edition «все сложно». За приятным внешним видом скрываются хороший кулер, неплохой алгоритм работы и определенный запас прочности, а также недоработки. При базовых настройках они ведут к температуре GPU 75°C, что выше, чем у конкурентов, и при небольшом разгоне приводят к ограничению производительности. Но легким движением руки у нас получается отличная модель, способная конкурировать со своими, более дорогими коллегами.
График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.
Энергопотребление системы, ВтЭнергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в Heaven BenchMark 4.0 проводилось при следующих настройках – quality: ultra, tessellation: extreme, AA8x, 1920 х 1080; MSI Kombustor – 2xMSAA, 1920 x 1080.
Подведем итоги. На фоне оппонентов видеокарта Zotac GeForce GTX 1080 AMP! Edition выделяется дизайном графического оформления и переработанной печатной платой с десятифазной подсистемой питания, а также оригинальной системой охлаждения IceStorm.
С последней мы уже встречались при обзоре младшей версии, Zotac GeForce GTX 1070 AMP! Edition, и в данном тесте ожидались более высокие температуры и уровень шума, однако этого не произошло. В обоих случаях результаты замеров фиксировались несколько раз, обеспечивая схожую картину.
Из интересных особенностей новинки Zotac отметим организацию дополнительного питания по схеме «8+8», фирменную фишку – конденсатор высокой емкости Power Boost для стабилизации напряжения, и удобную утилиту Zotac Firestorm для управления настройками видеокарты. Любителям моддинга понравится настраиваемая подсветка, которая реализована в виде нескольких зон, и массивный, яркий «бэкплейт».
Перед нами видеокарта, отлично выполняющая возложенные на нее функции и демонстрирующая высокий уровень производительности. Недостатков как таковых не отмечено. Zotac GeForce GTX 1080 AMP! Edition это достаточно тихая и в меру горячая модель, при разработке которой акцент был сделан на акустический комфорт.
