Вступление

Мы продолжаем знакомиться с ассортиментом материнских плат LGA 1151 на базе набора системной логики Intel Z270. Ранее в лаборатории уже побывали:

• ASUS ROG Maximus IX Formula;
• ASUS ROG Strix Z270F Gaming;
• ASUS ROG Maximus IX Hero;
• ASUS Prime Z270-A;
• ASUS TUF Z270 Mark 1;
• ASRock Fatal1ty Z270 Gaming K6;
• MSI Z270 Gaming M5;
• MSI Z270 Gaming M7;
• MSI Z270 XPower Gaming Titanium.

Сегодня же, как можно понять из названия статьи, речь пойдет о MSI Z270 SLI Plus, о материнской плате категории ~$150, то есть о модели, позиционирующейся в один из наиболее популярных ценовых сегментов среди оверклокеров.

С одной стороны, в этом сегменте производители уже идут на компромиссы в попытках сэкономить. С другой, как правило, предоставляют достаточную функциональность и запас прочности для сборки производительной системы. Как же покажет себя новинка? Об этом можно будет судить по итогам обзора.

Обзор MSI Z270 SLI Plus

Упаковка и комплектация

Материнская плата MSI поставляется в картонной коробке средних размеров, примерно такие же можно встретить и у моделей данного ценового сегмента других производителей.

Что касается оформления, то лицевая сторона упаковки не несет какой-либо информации. Более информативна обратная сторона коробки:

Тут присутствует качественная фотография системной платы и изображение интерфейсной панели с расшифровкой, тут же перечислены основные технические характеристики. Кроме того, на обратной стороне нашлось место для рекламы некоторых фирменных технологий, с которыми хорошо знакомы наши постоянные читатели.

При открытии коробки взгляду предстает непосредственно материнская плата, упакованная в антистатический пакет и запакованная в отдельный картонный поддон:

Вполне типичное решение. Из позитивных моментов можно отметить, что поддон выполнен прочно и обеспечивает дополнительную степень защиты, а не только разделяет отсеки коробки между системной платой и комплектом поставки.

Раз уж упомянули комплект поставки, то он расположен внизу основной коробки:

В него входят:

• Два кабеля SATA, один из которых оснащен прямыми разъемами, еще один оснащен одним угловым разъемом;
• Заглушка интерфейсной панели;
• Краткая инструкция по установке на нескольких языках, включая русский;
• Подробное руководство пользователя на английском языке;
• Диск с программным обеспечением и драйверами.

С учетом того факта, что герой обзора не относится к сегменту дешевых офисных плат, комплект поставки мог быть лучше. Материнская плата с постфиксом SLI в названии и без мостика SLI? Только два кабеля SATA? На мой взгляд, это несерьезно.

Дизайн и особенности платы

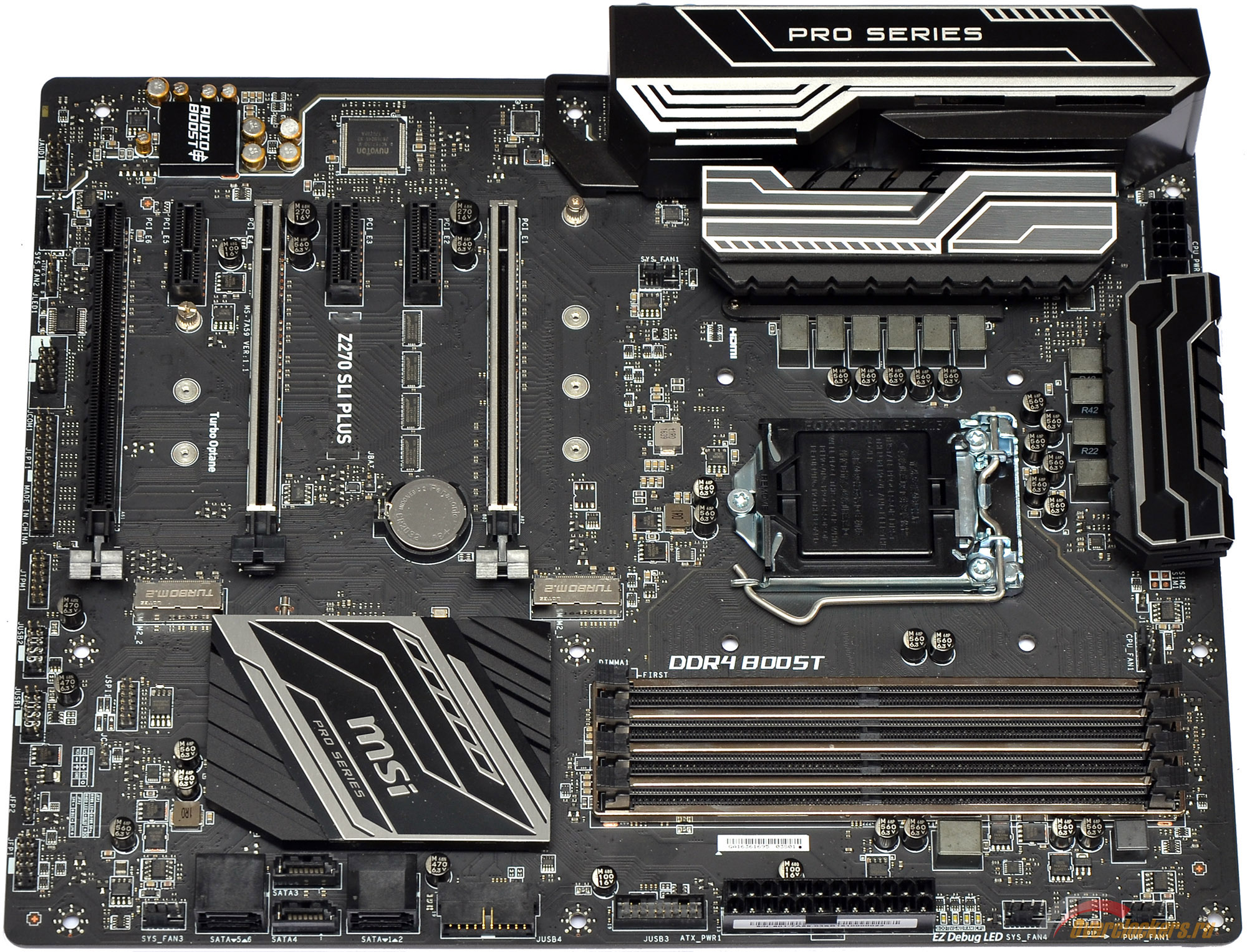

Размеры MSI Z270 SLI Plus – 305 х 244 мм, что соответствует полноразмерному форм-фактору ATX.

При беглом осмотре материнской платы трудно к чему-либо придраться, все находится на своих местах, расположение основных элементов классическое, а радиаторы системы охлаждения позволяют надеяться на хороший температурный режим. Для модели стоимостью $150 весьма и весьма неплохо.

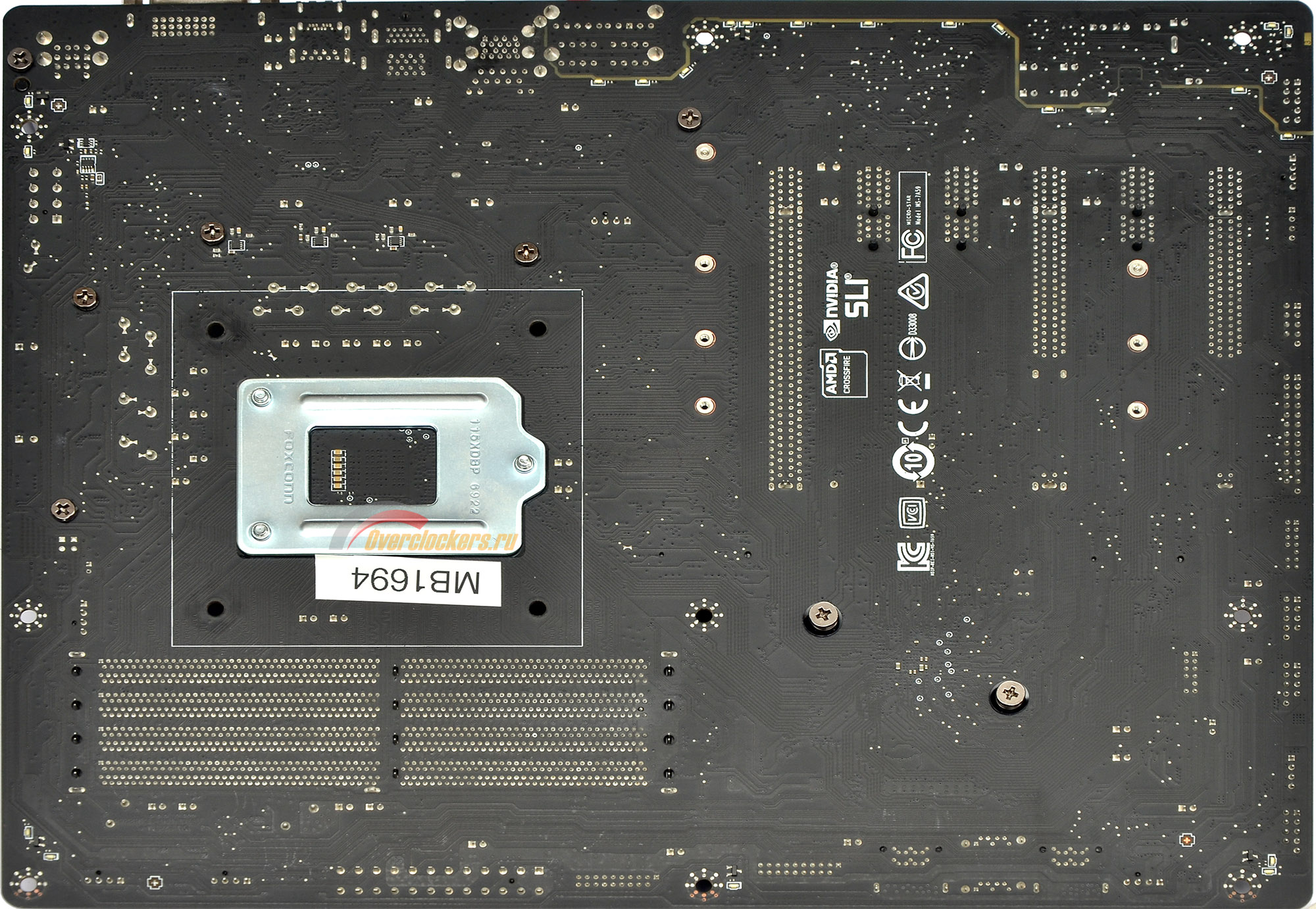

По фотографии обратной стороны платы можно отметить, что для всех трех радиаторов системы охлаждения используется винтовое крепление, на этом производитель экономить не стал.

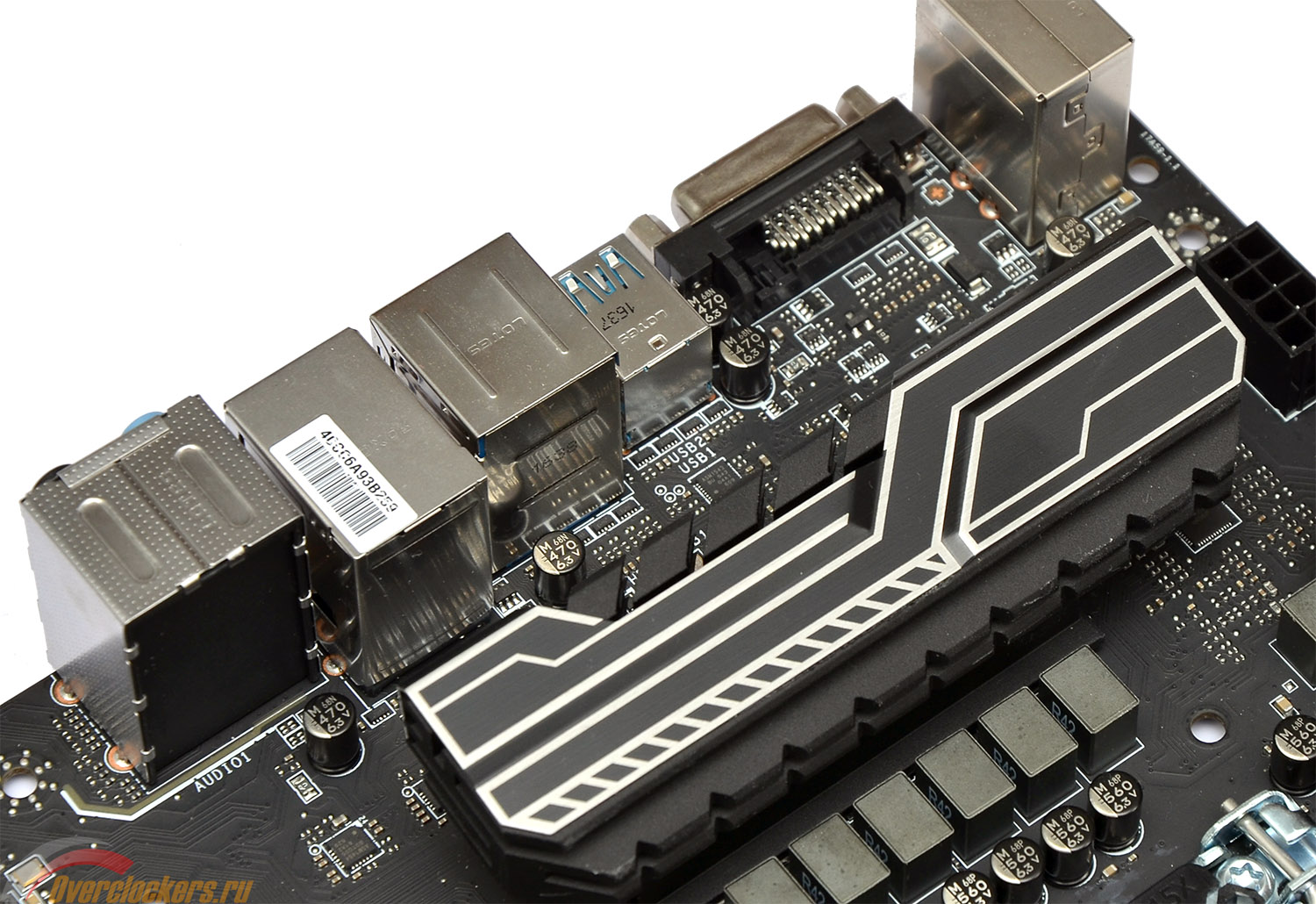

Помимо крепления радиаторов, с обратной стороны системной платы присутствует пара винтов, удерживающих декоративный пластмассовый кожух, который накрывает левую часть платы в области интерфейсной панели. После откручивания винтов с обратной стороны платы этот кожух легко снимается:

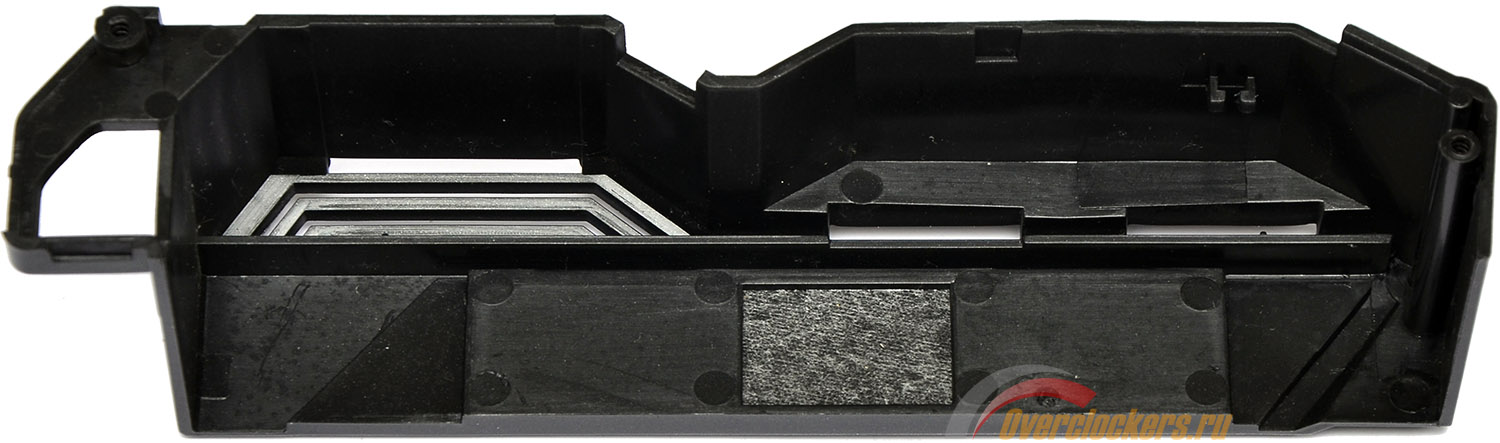

Перед нами обычный кусок пластика, несущий сугубо декоративную функцию. Взглянем на материнскую плату без данного кожуха:

На мой взгляд, мало что изменилось, и как по мне – лучше бы экономили на этом, чем на комплекте поставки.

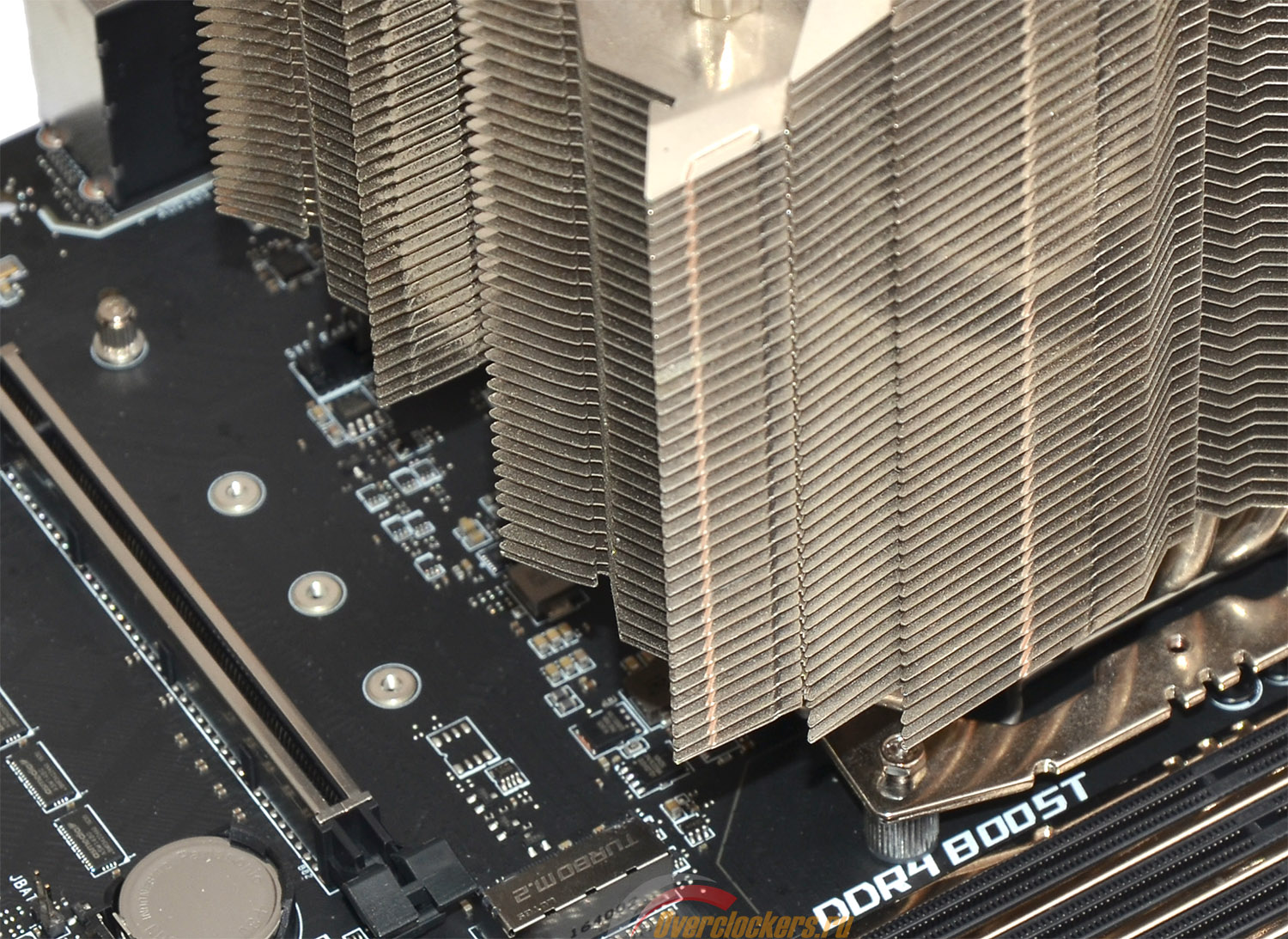

Пространство вокруг процессорного разъема весьма свободно:

Радиаторы преобразователей питания удалены на достаточное расстояние от процессорного разъема, конфликтов с установкой крупных процессорных кулеров возникнуть не должно. Результат примерки «Серебряной стрелы»:

Верхний графический порт находится на высоте второго слота расширения (первый у материнской платы не задействован), поэтому конфликта графического адаптера и процессорного кулера не возникает, между ними остается достаточно свободного пространства.

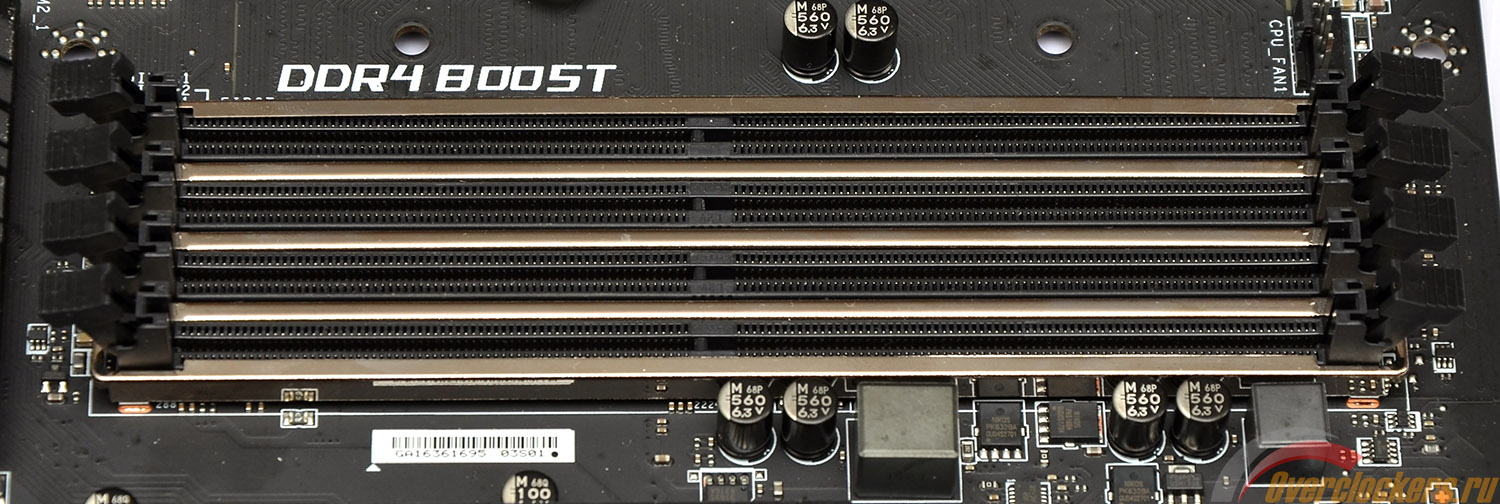

Под память стандарта DDR4 распаяно четыре слота, которые оборудованы защелками с обеих сторон:

С учетом того, что верхний графический порт расположен на высоте второго слота расширения и по высоте не конфликтует со слотами оперативной памяти, применение защелок с обеих сторон – грамотное решение, ибо способствует лучшей фиксации модулей.

Производителем заявлены режимы работы DDR4 3800(OC), 3600(OC), 3200(OC), 3000(OC), 2800(OC), 2600(OC), 2400 и 2133 МГц. Список частот, доступный в BIOS материнской платы: 800, 900, 933, 1000, 1066, 1100, 1200, 1300, 1333, 1400, 1466, 1500, 1600, 1700, 1733, 1800, 1866, 1900, 2000, 2100, 2133, 2200, 2266, 2300, 2400, 2500, 2533, 2600, 2666, 2700, 2800, 2900, 2933, 3000, 3066, 3100, 3200, 3333, 3466, 3600, 3733, 3866, 4000, 4133 МГц.

Максимальный объем памяти в 64 Гбайта говорит о поддержке платой модулей памяти объемом 16 Гбайт. Для активации режима Dual Channel необходимо устанавливать планки памяти через один: либо в слоты 1/3, либо в слоты 2/4. Для обеспечения наибольшей совместимости модулей и стабильности в разгоне производителем рекомендуется в первую очередь задействовать 2/4. При использовании одной планки рекомендуется установить ее во второй слот.

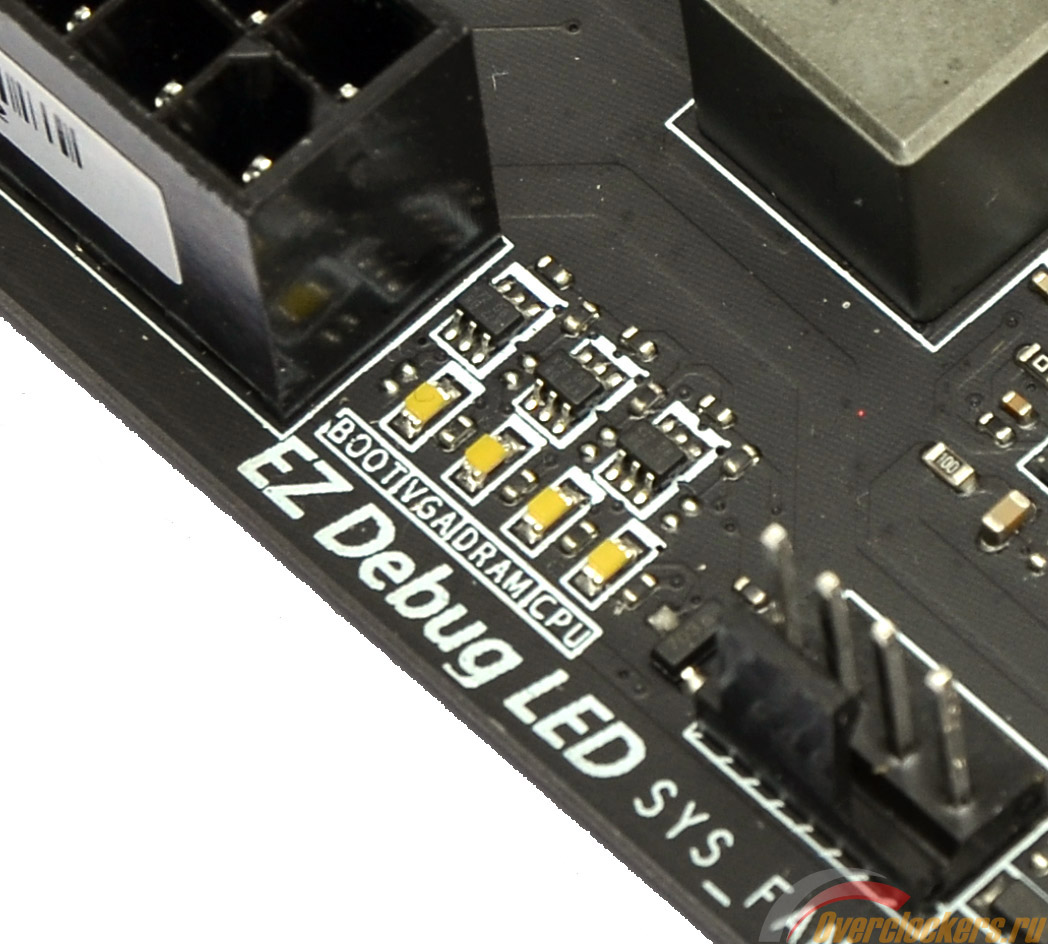

Недалеко от слотов оперативной памяти нашлось место для группы светодиодов индикации:

Конечно, полноценно заменить индикатор POST-кодов данные светодиоды не смогут, но это лучше, чем ничего, и может дать некоторую информацию в случае проблем со стартом системы.

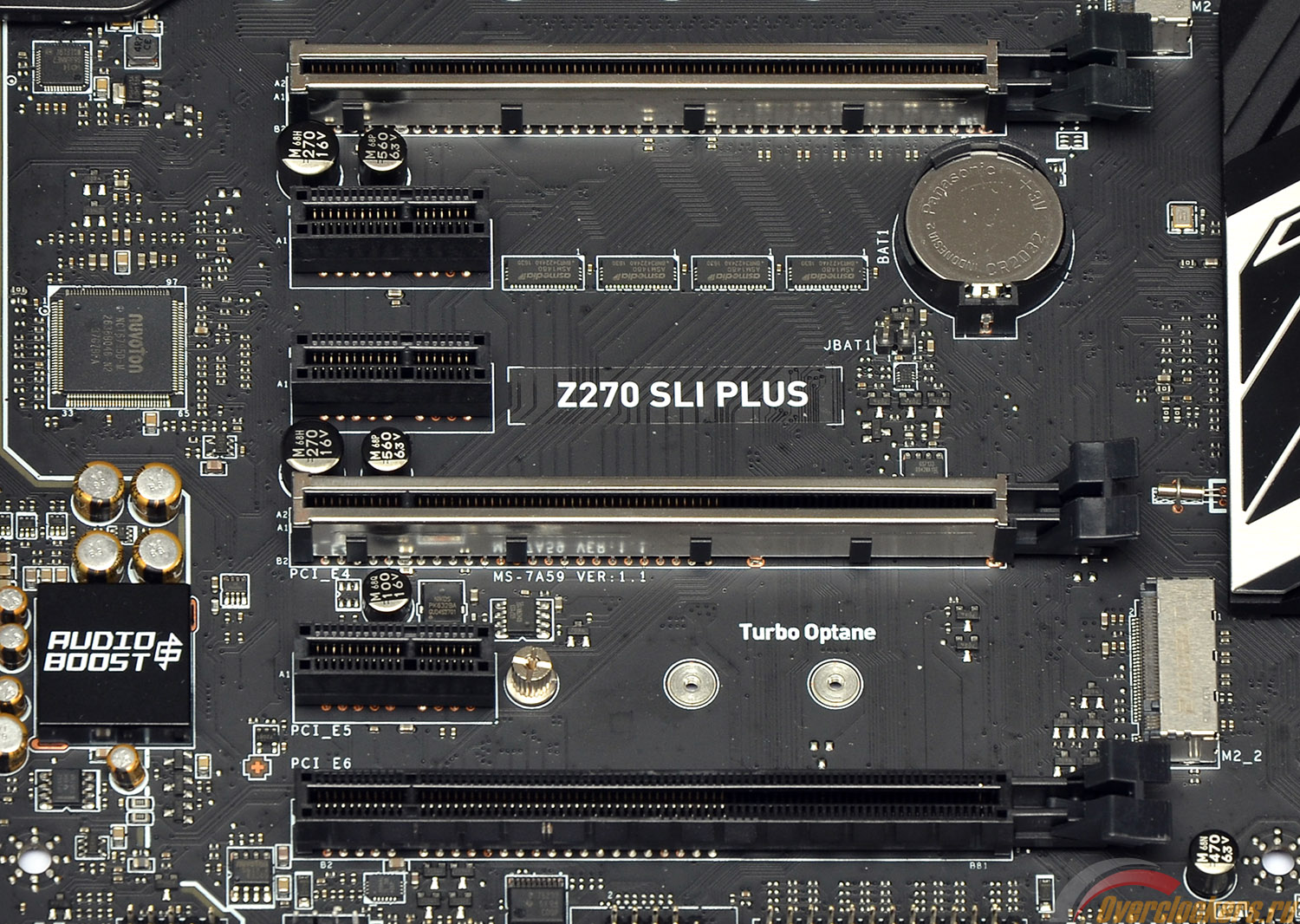

Конфигурация слотов расширения:

Слоты сверху вниз:

• --пустое пространство--
• PCI-E 3.0 X16/8;
• PCI-E 3.0 X1;
• PCI-E 3.0 X1;
• PCI-E 3.0 X8/0;
• PCI-E 3.0 X1;
• PCI-E 3.0 X4.

Конфигурация разъемов весьма грамотна и в похожем виде используется на многих материнских платах. Основной графический порт расположен на высоте второго слота расширения, что позволяет не беспокоиться о совместимости платы с крупными процессорными системами охлаждения, а второй графический порт находится на достаточном удалении от первого, чтобы собрать Multi-GPU систему из «горячих» видеокарт.

Единственное замечание: обычно производители задействуют верхний слот расширения в качестве порта X1, в то время как здесь это место пустует и зарезервировано под возможное размещение длинных M.2 накопителей форм-фактора 22110.

Первые два полноразмерных порта PCI-E берут свое начало от процессора и могут работать по формулам 16+0 и 8+8. Для деления шестнадцати процессорных линий PCI-Express на два слота используется четыре микросхемы-свитча ASMedia ASM1480:

Третий полноразмерный слот берет свое начало от набора системной логики Intel Z270.

Отмечу, что, как и в случае с более дорогими материнскими платами, слоты PCI-Express, берущие свое начало от процессора, дополнительно усилены металлическими вставками:

Это должно обеспечить неплохую механическую прочность разъемов, что не помешает при установке монструозных графических адаптеров.

Расположение портов SATA классическое, у правого края материнской платы:

Всего в распоряжении пользователя находится шесть портов SATA, все шесть поддерживают режим работы 6 Гбит/с. Порадовала грамотность расположения портов: четыре под углом и два прямых, что позволяет облегчить доступ к портам, когда их задействовано много.

Помимо портов SATA, для подключения накопителей на плате распаяно два разъема M.2, один расположен над верхним графическим портом:

Данный разъем поддерживает накопители форм-факторов 2242, 2260, 2280 и 22110. Место для второго нашлось между вторым и третьим полноразмерными портами PCI-Express:

Он поддерживает накопители форм-факторов 2242, 2260 и 2280. Оба M.2 разъема могут работать как в режиме PCI-Express, так и в режиме SATA.

Каких-либо дополнительных контроллеров не применяется, все ресурсы обеспечиваются набором системной логики Intel Z270 и микросхемами-свитчами ASMedia ASM1480:

Перечень возможных конфигураций задействования интерфейсов хорошо проиллюстрирован на изображениях в руководстве пользователя:

Среди дополнительных интерфейсов можно отметить расположенную неподалеку от портов SATA пару колодок USB 3.0:

Как и в случае с портами SATA, порты USB 3.0 реализованы силами набора системной логики. Остальные интерфейсы сконцентрированы вдоль нижнего края печатной платы:

Помимо пары колодок для подключения портов USB 2.0, нельзя не отметить наличие таких редких интерфейсов, как LPT и COM, что может стать конкурентным преимуществом материнской платы.

Из дополнительных контроллеров, расширяющих функциональность модели MSI, можно отметить находящиеся у интерфейсной панели ASMedia ASM2142/ASM1543:

Данные контроллеры отвечают за работу двух портов USB 3.1 (один Type-A и один Type-C), расположенных на интерфейсной панели.

Звуковой тракт разместился в левом нижнем углу материнской платы:

Здесь находится накрытый дополнительным кожухом кодек Realtek ALC1220, а также микросхема усилителя для наушников Texas Instruments OPA1652.

В качестве сетевого контроллера применен Intel I219-V:

В качестве Multi-IO используется микросхема Nuvoton NCT6795D:

На задней панели MSI Z270 SLI Plus расположены:

• Один PS/2 порт для клавиатуры/мыши;
• Два USB 2.0;
• Один DVI-D;
• Один USB 3.1 Type-A;
• Один USB 3.1 Type-C;
• Четыре USB 3.0;
• Один HDMI;
• Один порт LAN;
• Шесть аудио входов/выходов 3.5 мм mini-jack.

В целом, конфигурация интерфейсной панели хоть и содержит компромиссы, для ценового сегмента платы неплоха. По крайней мере, тут есть семь классических портов USB.

Фотография MSI Z270 SLI Plus, позволяющая оценить высоту компонентов:

Расположение элементов:

Блок-схема платы:

Система охлаждения

Система охлаждения материнской платы состоит из трех независимых радиаторов. Два ответственны за отвод тепла от преобразователя питания процессора, третий радиатор отводит тепло от набора системной логики Intel Z270.

Радиаторы преобразователей питания неплохи для ценового сегмента устройства и позволяют надеяться на комфортный температурный режим материнской платы:

Все же это не просто декоративные металлические болванки, а именно радиаторы, у которых есть некоторое оребрение. Хотя мы еще проверим их эффективность в деле.

Используются весьма тонкие термопрокладки, так что при необходимости/желании снять радиаторы следует соблюдать некоторую осторожность, дабы не повредить их. Несмотря на малую толщину термопрокладок, контакт силовых элементов с радиатором хороший и равномерный по всей площади.

Радует размерами и третий радиатор, ответственный за охлаждение набора системной логики:

Крупный размер, и опять-таки, наличие некоторого оребрения. Итого, с учетом низкого тепловыделения Intel Z270 можно надеяться на комфортный температурный режим.

Используемый термоинтерфейс крайне густой, на грани твердости. Проще всего удаляется соскабливанием.

Система питания

Основной преобразователь питания выполнен по схеме 4+2: четыре фазы достается непосредственно процессору, две отведены для встроенной графики:

Да, при беглом осмотре можно предположить, что используется преобразователь 8+2, однако при взгляде на обратную сторону материнской платы все встает на свои места:

Как видно по фотографии выше, дроссели преобразователя питания процессора попарно спаяны между собой. На каждую из четырех фаз преобразователя питания CPU приходится по два транзистора Nikos PK616BA и PK632BA.

В преобразователе питания встроенной графики на каждую фазу приходится по одному PK616BA и по два PK632BA. В качестве ШИМ-контроллера используется 3+2 фазный up9508; помимо этого, на плате присутствует одна микросхема-удвоитель фаз up1961.

Преобразователь питания памяти однофазный:

Как и в случае с преобразователями питания процессора, питание памяти построено на базе транзисторов Nikos PK616BA и PK632BA.

Технические характеристики MSI Z270 SLI Plus

Возможности BIOS Setup

UEFI меню материнских плат MSI во многом унифицировано. Подробно оно рассматривалось ранее в обзоре MSI Z270 XPower Gaming Titanium. Здесь же пройдемся лишь по основным отличиям, которые можно найти в меню настроек разгона.

Во-первых, среди настроек пропал подраздел, посвященный более точному управлению базовой частотой:

Во-вторых, значительно сократился перечень настроек DigitALL Power:

Из данного раздела пропали настройки по управлению преобразователями питания памяти и контроллера памяти.

Также MSI Z270 SLI Plus несколько ограничена в диапазонах установки напряжений. Приведу перечень доступных для изменения напряжений и шаг их регулировки:

Ограничение получили напряжение питания процессора и напряжение питания встроенной графики. Но в целом, для разгона при плюсовых температурах проблем с ограничениями возникнуть не должно. По сравнению с моделью MSI XPower можно недосчитаться регулировок таких напряжений, как DRAM VPP и CPU DMI.

В остальном перечень доступных для изменения настроек разгона у материнских плат совпадает.

Управление вентиляторами

В данном подразделе статьи можно ознакомиться с возможностями материнских плат в плане управления скоростью вращения крыльчаток вентиляторов.

Расположение разъемов для подключения вентиляторов на MSI Z270 SLI Plus:

Всего в распоряжении материнской платы находится шесть разъемов для подключения вентиляторов, все они полноразмерные 4-pin, поддерживают как ШИМ-управление, так и управление напряжением.

Информация из руководства пользователя, предписывающая «Default PWM Mode» и «Default DC Mode» говорит лишь о том, какой режим работы по умолчанию выбран в BIOS. Но его можно поменять. По сути, единственное отличие от версии MSI XPower заключается в том, что отсутствует режим Auto, то есть материнская плата не пытается распознать тип подключенного к ней вентилятора.

Касаемо расположения разъемов, неудобно расположен только один из шести, остальные распределены вдоль краев платы, и доступ к ним должен сохраняться и в условиях собранной системы.

Настройки по управлению оборотами вентиляторов содержатся в разделе Hardware Monitor:

Отмечу, что, несмотря на наличие шести разъемов для подключения вентиляторов – материнская плата в настройках BIOS отображает только пять разъемов из шести.

Говоря же о меню настроек, оно предельно упрощено для конечного пользователя, каких-либо профилей, кроме установленного материнской платой по умолчанию, тут нет, для регулировки скорости вращения вентилятора пользователю предлагается только задать кривую температура/скорость вращения по четырем точкам. Для самих вентиляторов можно выбрать режим управления PWM или DC на выбор.

Из дополнительных настроек присутствуют опции step up time и step down time, позволяющие «затормозить» реакцию вентиляторов на изменение температуры, чтобы сделать разгон-торможение крыльчаток более сглаженным. Есть и интересная функция: если зажать мышью точку графика в режиме DC, то вместо мифических процентов материнская плата покажет уровень устанавливаемого для точки графика напряжения:

Диапазон доступных регулировок от 0 до 12 В, при установке 0 вентилятор останавливается полностью, без попыток каких-либо подергиваний. Здесь же отмечу, что настройки применяются «на лету», без необходимости перезагрузки системы на промежуточных этапах. Переместил точку графика – вентилятор сразу «отзывается».

По результатам проверки возможностей регулировки во всех пяти доступных для регулировки разъемах (включая разъем для подключения помпы) материнская плата смогла управлять оборотами вентиляторов в диапазоне от максимальной и вплоть до полной остановки.

В шестом разъеме (SYS_FAN4), что характерно – вентиляторы не заработали вовсе. Нет разъема в списке BIOS – нет напряжения на разъеме. Судя по мультиметру, коротких замыканий нет, сопротивления +- такие же, как у других разъемов, но напряжения на нем нет. То ли заводской брак, то ли особенность конкретного экземпляра.

Тестовый стенд

Тестирование MSI Z270 SLI Plus проводилось в составе следующей конфигурации:

• Материнская плата: MSI Z270 SLI Plus (Intel Z270, LGA 1151, BIOS 1.51);
• Процессор: Intel Core i7-7700K 4.2 ГГц (100 х 42);
• Система охлаждения: Thermalright SilverArrow SB-E Extreme;
• Термоинтерфейс: Arctic MX-2;
• Оперативная память: G.Skill Ripjaws4 F4-3000C15Q-16GRR, 2 x 4 Гбайт, DDR4-3000 15-15-15-35 1.35 В;
• Жесткий диск: Western Digital Caviar Blue (WD500AAKS), 500 Гбайт;
• Блок питания: Corsair GS Series GS800, 800 Ватт;
• Корпус: открытый стенд.

Проверка разгона

Разгон по BCLK

Коэффициенты умножения процессора и кэша были установлены в значения X8; оперативная память была выставлена в режим DDR4-800.

Несмотря на то, что я так и не нашел на материнской плате внешнего тактового генератора (или плохо искал?), и перечень настроек BIOS несколько урезан по сравнению с недавно протестированной MSI Z270 XPower Gaming Titanium, каких-либо проблем с разгоном базовой частоты не возникло. Результат разгона составил 352 МГц:

Кроме того, с целью проверить, нет ли каких-либо выпадающих диапазонов частот, система запускалась на частотах 200-250-300 МГц. В этом случае никаких проблем не возникло. При попытках же разгона свыше 353-354 МГц материнская плата самостоятельно уходила в перезагрузку после неудачной попытки старта и стартовала с настройками по умолчанию.

Разгон оперативной памяти

Перед тем, как приступить к разгону оперативной памяти, было проверено, на сколько точно MSI Z270 SLI Plus задает напряжение питания памяти.

Замеры проводились при помощи мультиметра Mastech MY64. Как показали тесты, материнская плата склонна к небольшому, но стабильному завышению напряжения питания памяти.

Что касается разгона, то стендовый комплект памяти G.Skill Ripjaws4 F4-3000C15Q-16GRR остановился на частоте 3170 МГц, что для него является хорошим результатом.

Потенциал модулей памяти материнская плата MSI раскрывает в полной мере, придраться тут не к чему.

Разгон процессора

Перед началом разгона не мешает проверить, как работают режимы Load-Line Calibration, и подобрать оптимальный.

Замеры проводились при помощи мультиметра Mastech MY64. Оптимальным выглядит использование режима Mode 5, при нем разброс между напряжением питания CPU в простое и под нагрузкой минимален. По умолчанию системная плата использует режим Mode 4, в котором напряжение питания под нагрузкой увеличивается, но в целом, если пользователь забудет изменить настройки – серьезных проблем это не принесет. Что касается программного мониторинга, то он хоть и не идеально точен, но общую картину происходящего доносит.

Опираясь на опыт, накопленный с MSI Z270 XPower Gaming Titanium и полученный при изучении работы процессора с прицелом на написание материала по нюансам разгона, в паре с Core i7-7700K была достигнута стабильность при частоте работы 4749 МГц.

При первом знакомстве с моделью MSI XPower процессор удалось разогнать только до 4718 МГц, но, как показали дальнейшие эксперименты – это следствие завышения напряжения PLL OC Voltage в режиме Auto. Ручная фиксация напряжения на штатном значении 1.2 В позволяет значительно снизить температурный режим ЦП, что открывает путь к увеличению VCore вплоть до 1.3 В. Для MSI Z270 SLI Plus вопрос установки PLL OC Voltage актуален в той же мере, нужна ручная фиксация.

Замеры потребления с разъема 8 pin показали значение 138 Вт.

Температурный режим материнской платы

Замер температур осуществлялся при помощи термопары K-типа и мультиметра Mastech MY64, температура воздуха в помещении на момент замера – ~21-22 градуса по Цельсию.

С учетом низкого энергопотребления процессора (а точнее, с учетом его раннего перегрева даже при низком энергопотреблении) попытки закрытия радиаторов преобразователей питания от потоков воздуха ни к чему серьезному не привели, «прогреть» материнскую плату не получилось.

Зафиксированный максимум – 53 градуса у радиатора слева от процессорного разъема и 42 градуса у радиатора сверху от процессорного разъема (логично, с учетом того, что там находится лишь четверть силовых элементов преобразователя). В целом, в запасе прочности системы охлаждения сомневаться не приходится, по крайней мере для нескальпированного процессора.

Температура радиатора системной логики во время тестов не превысила планки в 37 градусов.

Встроенный звук

Тестирование встроенного звука проводилось при помощи RightMark Audio Analyzer 6.4.1 в режимах 16 бит / 44.1 КГц и 24 бит / 96 КГц. Используемый на материнской плате кодек – Realtek ALC1220.

16 бит / 44.1 КГц

24 бит / 96 КГц

Можно говорить о том, что MSI Z270 SLI Plus показала неплохие результаты в тестах встроенного звука. В целом, подобные значения характерны для материнских плат с кодеком Realtek ALC1220 и превосходят результаты системных плат предыдущих поколений, звук которых был построен на базе ALC1150. Полные версии отчетов RMAA можно скачать одним архивом по этой ссылке.

Помимо получения «цифровых» результатов, была предпринята попытка и просто послушать музыку, подключив наушники Pioneer SE-M290. Как и в случае с недавно протестированной MSI Z270 XPower Gaming Titanium, каких-либо дополнительных настроек звука после их подключения не всплыло, но уровень доступной громкости позволяет судить о том, что наушники распознаны как наушники и микросхема усилителя функционирует.

Что касается впечатлений от прослушивания – придраться не к чему, звук чистый, запас громкости избыточный, лишних призвуков и фоновых шумов нет, что особенно радует для ценового диапазона $150. Ведь раньше в материнских платах этого сегмента еще можно было наткнуться на ALC892 и откровенно плохой встроенный звук.

Заключение

В ценовом сегменте $150 производители материнских плат так или иначе вынуждены идти на компромиссы, и если по результатам тестов оглянуться на MSI Z270 SLI Plus, то впечатления от знакомства с ней остаются положительные.

Каких-либо проблем с разгоном не возникло, запас прочности по температурному режиму системной платы достаточный, настройки Load-Line Calibration для напряжения питания процессора адекватны. Порадовали возможности по управлению вентиляторами и качество работы встроенного звука.

К недостаткам отнесем скупость производителя на комплект поставки. Всего два кабеля SATA (и не положить SLI-мост в коробку модели, гордо несущей буквы SLI в названии, чем не троллинг?). Не ясен вопрос с одним из разъемов для подключения вентиляторов и есть необходимость ручной фиксации напряжения питания CPU PLL OC при разгоне процессора.

Плюсы MSI Z270 SLI Plus:

• Неплохие результаты разгона, а также предсказуемость материнской платы при разгоне;
• Эффективная система охлаждения;
• Качественный встроенный звук;
• Широкие возможности по управлению вентиляторами;
• Удобство UEFI меню;
• Наличие интерфейсов LPT и COM;
• Хорошее соотношение цены к уровню оснащения.

• Необходимость ручной фиксации напряжения CPU PLL OC при разгоне процессора (в автоматическом режиме оно завышается, что приводит к повышенному нагреву и худшему разгону);
• Скромный комплект поставки платы.
