Компания Aerocool, полное название которой AeroCool Advanced Technologies (AAT), является одним из ведущих мировых производителей корпусов, блоков питания, аксессуаров и периферии для компьютеров.
Модели этого бренда – частые гости нашей лаборатории. Ранее мы уже могли удивиться корпусу-конструктору Aerocool DreamBox, оценить доступный AeroCool Strike-X Coupe и составить объективное мнение об игровом Aerocool GT-RS. На примере этой троицы легко заметить, что инженеры компании стараются не отставать от прогресса, предлагая вниманию пользователей интересные и добротные решения.
Героем обзора стала нашумевшая новинка из серии Project 7 – «средняя башня» Aerocool P7-C1, предназначенная для установки материнских плат форм-фактора ATX, Micro-ATX и Mini-ITX. В продаже она появилась совсем недавно, в конце 2016 года.
Впрочем, о фишках и особенностях нового корпуса мы расскажем далее, а пока лишь отметим, что он поставляется в двух цветовых исполнениях: черном и белом, причем в каждом случае можно остановиться либо на стандартном акриловом окне, либо на боковой панели из закаленного стекла. Итого – четыре варианта на выбор:
Начнем обзор Aerocool P7-C1 стандартно – с момента знакомства. Новинка поставляется в очень большой коробке, габариты которой 300 x 610 x 510 мм, масса – ~8.5 кг. Оформлена упаковка достаточно привлекательно.
На черном фоне изображена лицевая панель корпуса с включенной подсветкой и тем же цветом приведено название модели. На лицевой стороне присутствует рекламный текст на одиннадцати языках, включая русский, на противоположной указаны исчерпывающие спецификации на английском языке.
С учетом того, что коробка не снабжена вырезами на торцах, а также из-за ее размеров и массы, лучше заранее продумать способ транспортировки из магазина, либо воспользоваться услугами курьера.
Внутри корпус, как обычно, закутан в полиэтиленовый пакет, но вместо пенопластовых демпферов используются фиксаторы из вспененного полиэтилена и картона. Лично меня такой подход радует, поскольку скрипучий пенопласт, который сыпется и ломается, оставляет худшее впечатление.
Комплект поставки упакован в маленькую коробочку из гофрированного картона. В ней по трем отдельным пакетикам расфасованы все необходимые винтики, пять липучек для системы организации кабелей, контроллер оборотов на четыре вентилятора и разъемы для LED-подсветки.
Руководство пользователя представляет собой книжицу формата А5 с толстой глянцевой обложкой. В ней двадцать пять страниц, причем весь текст дублируется на одиннадцати языках, среди которых присутствует русский. Скан одной из страниц:
Для любознательных читателей приведем ссылку на руководство пользователя на сайте компании-производителя.
Начнем раздел стандартно – с фотографии для прессы:
Как вы уже догадались, нам достался черный вариант с окном. Это достаточно крупный «шестиугольный» корпус, который относится к классу «средних башен» (Midi Tower).

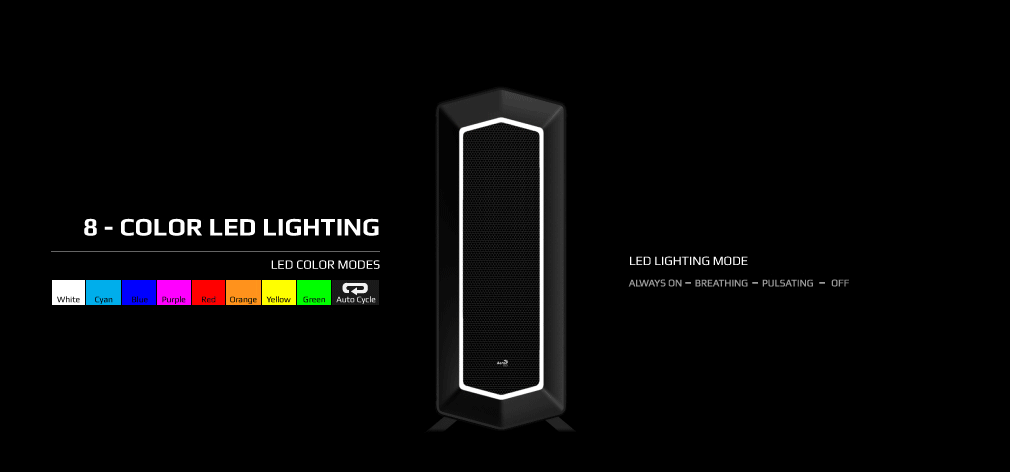

На мой взгляд, корпус смотрится очень хорошо. Отдельного внимания заслуживает подсветка. На выбор предлагается целых восемь цветов и три режима переключения между ними – постоянная подсветка, «дыхание» или пульсация.

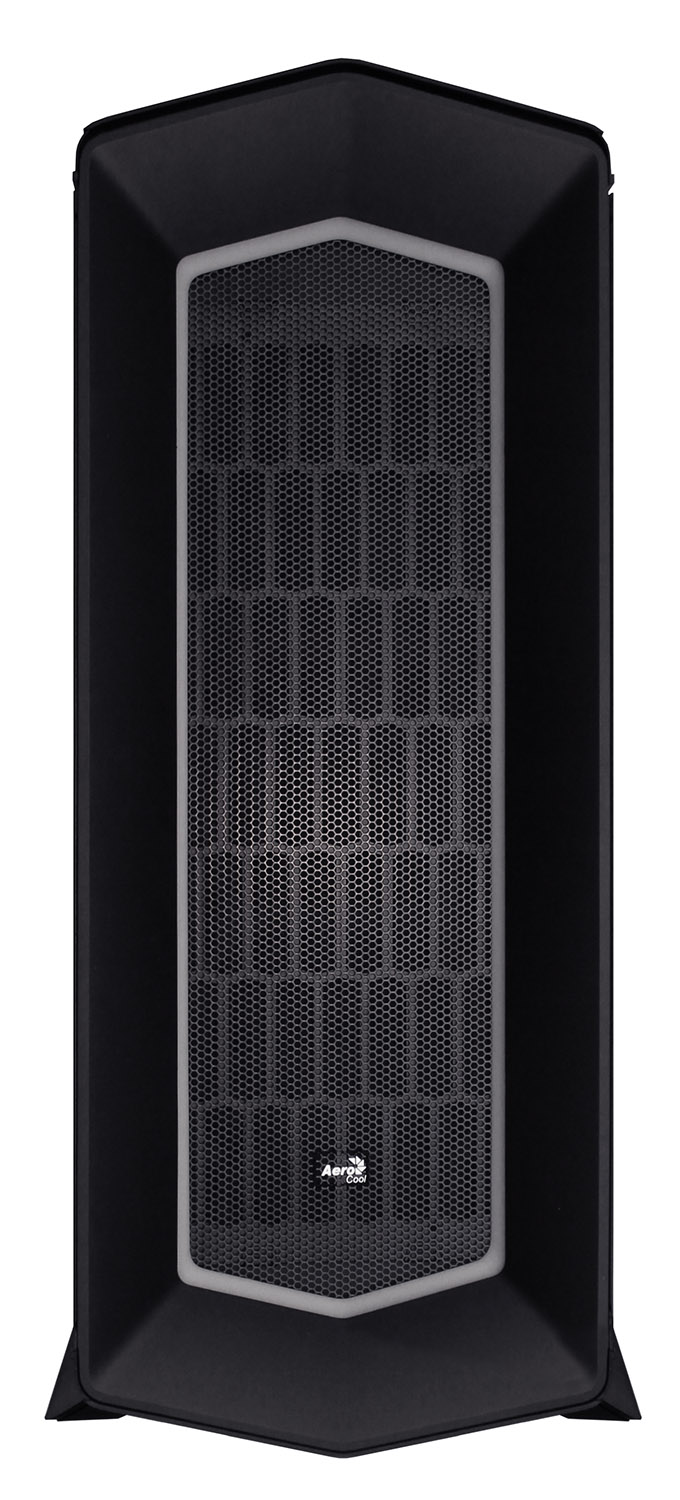

Передняя панель пластиковая, большая ее часть затянута черной металлической сеткой, за которой скрываются пылевой фильтр и посадочные места для трех 120 мм или двух 140 мм вентиляторов. Последние не входят в комплект поставки, но их можно установить самостоятельно.

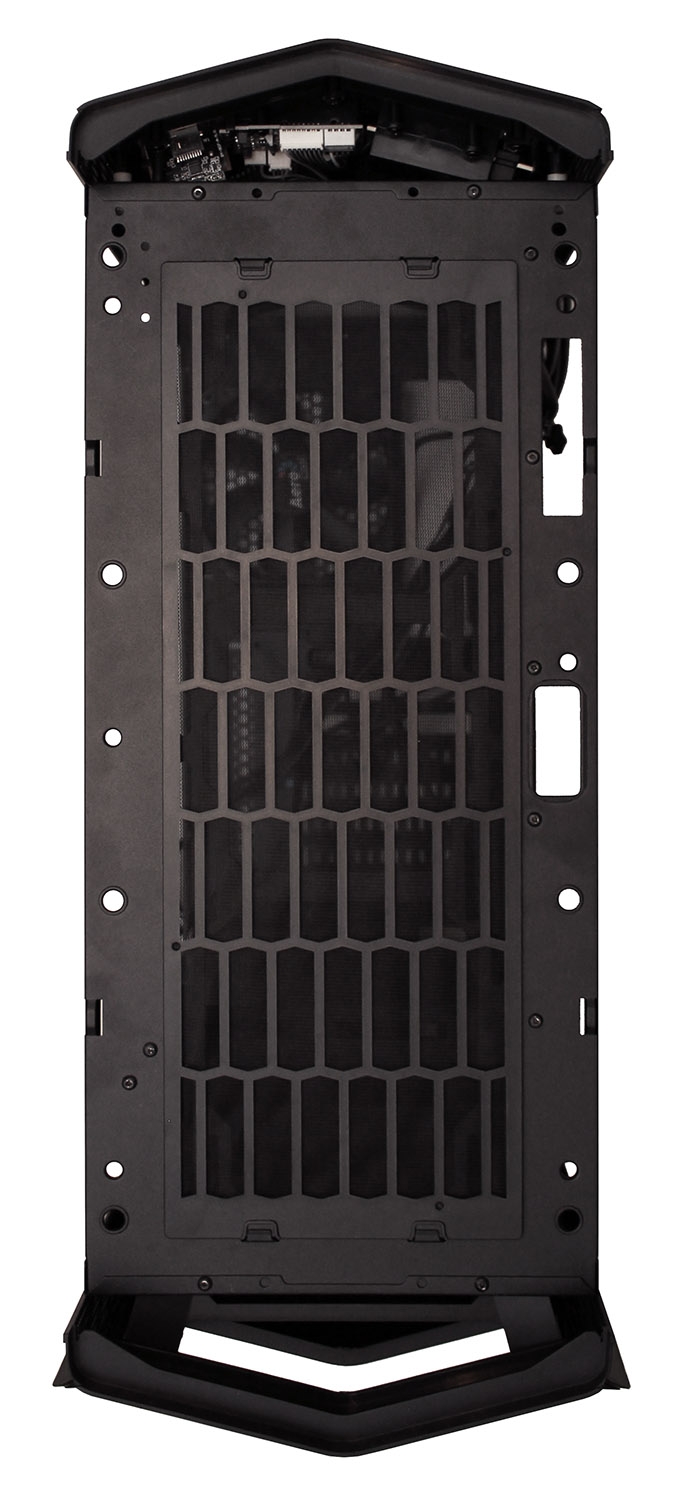

Фронтальная панель легко снимается:
Такое решение облегчает доступ к пылевому фильтру, так что почистить его и сетку от пыли не составит большого труда.
Сам фильтр сделан добротно, придраться здесь не к чему:

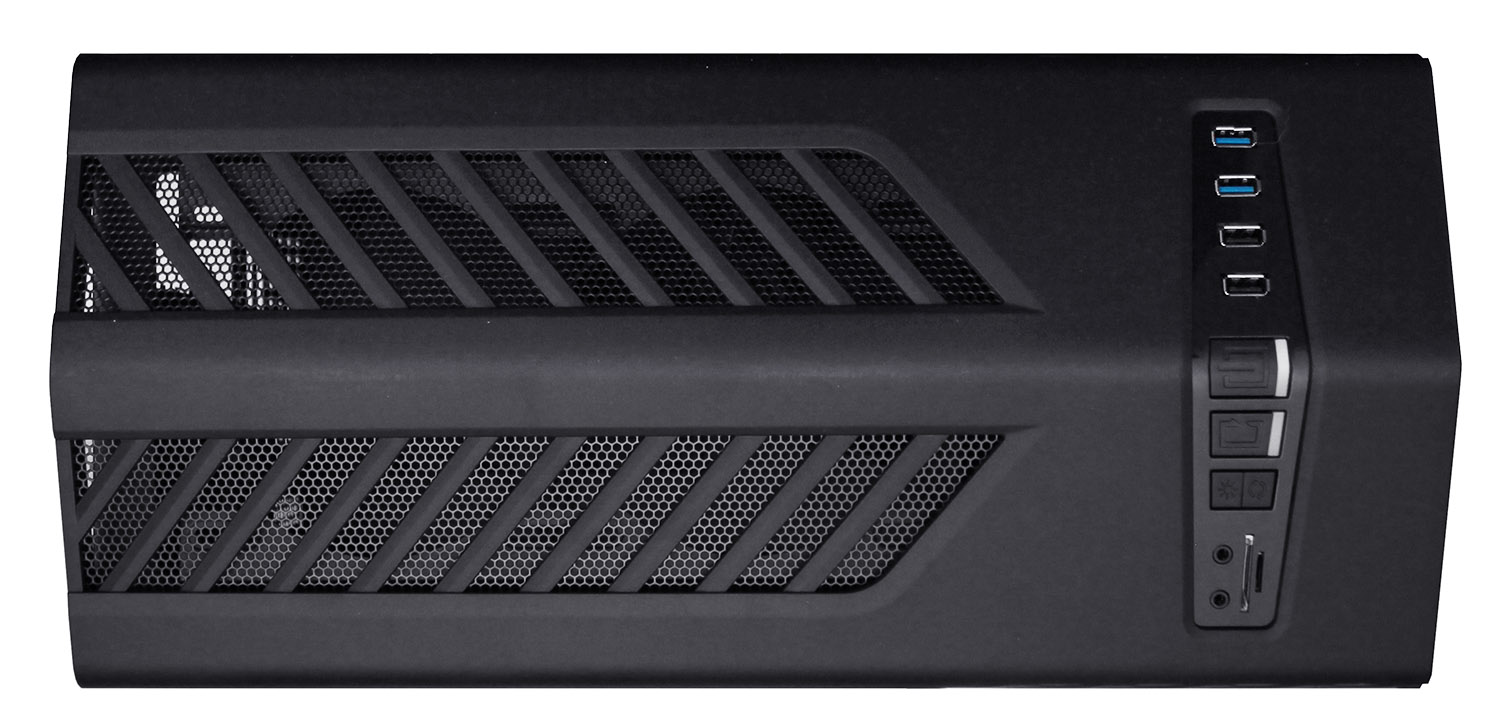

Верхняя панель выполнена из пластика и содержит вентиляционные щели, затянутые металлической сеткой. В передней части размещен блок управления.

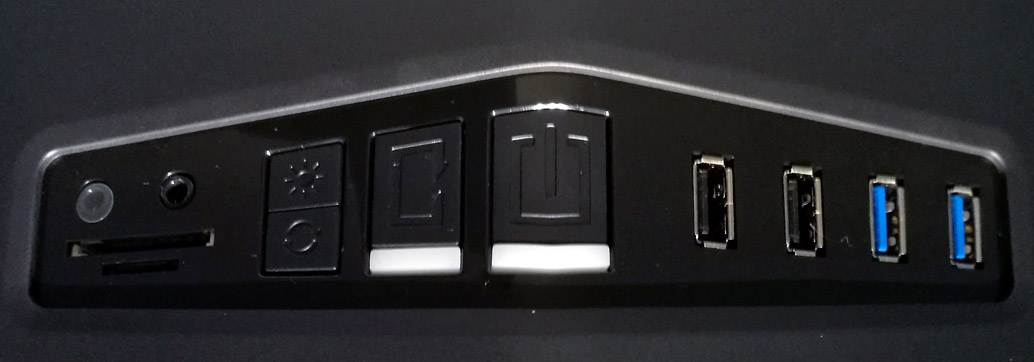

Перечислим его элементы слева-направо: разъемы наушников и микрофона, под которыми находится картридер формата SD, SDHC, SDXC, microSD, microSDHC, microSDXC. Далее – две кнопки выбора цвета подсветки и ее режима, кнопка экстренной перезагрузки, кнопка питания по центру, два порта стандарта USB 2.0 и два порта USB 3.0.
В целом блок управления вызывает позитивные чувства. Ощущение от нажатия кнопок приятное.

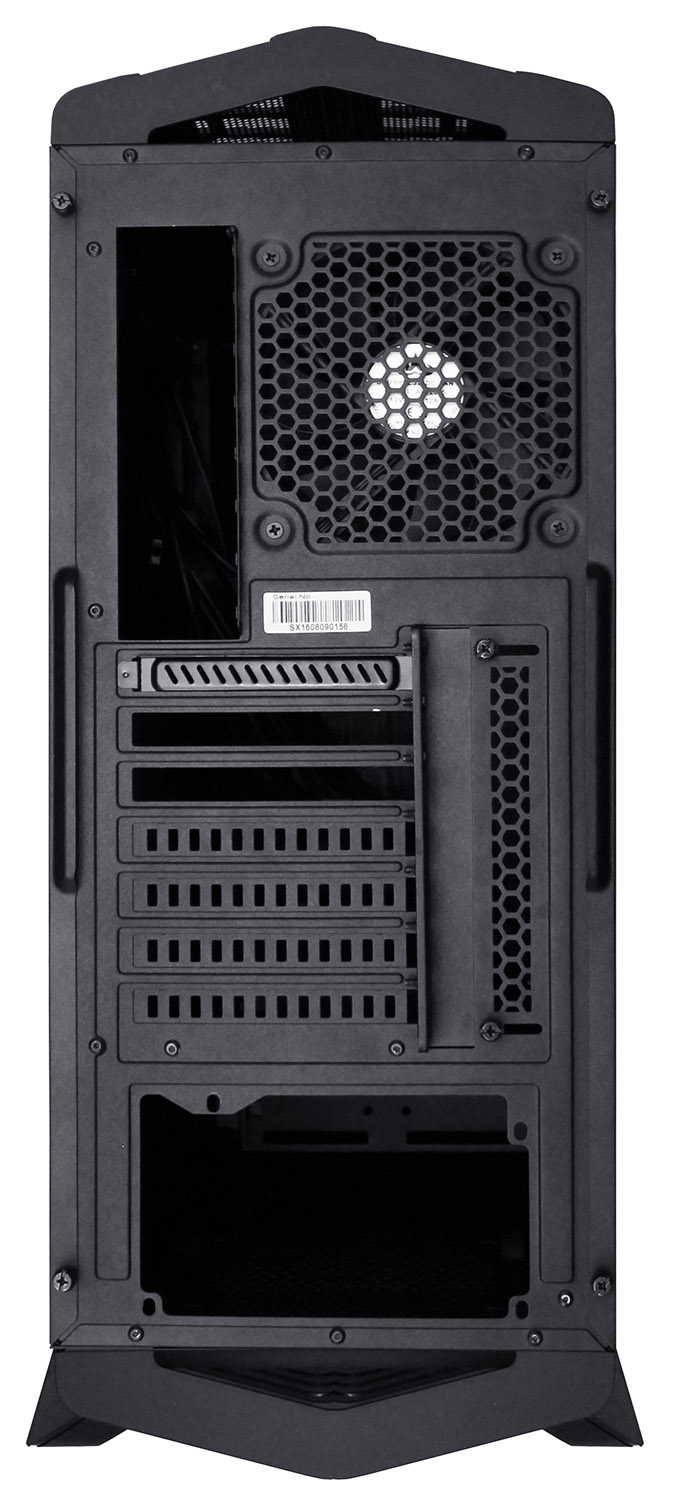

Сзади все стандартно для компоновки с нижним расположением блока питания. Над его посадочным местом предусмотрено семь слотов расширения с металлическими заглушками. Выше находится вырез для коммуникационных портов материнской платы и 120 мм вытяжной вентилятор (установлен по умолчанию).

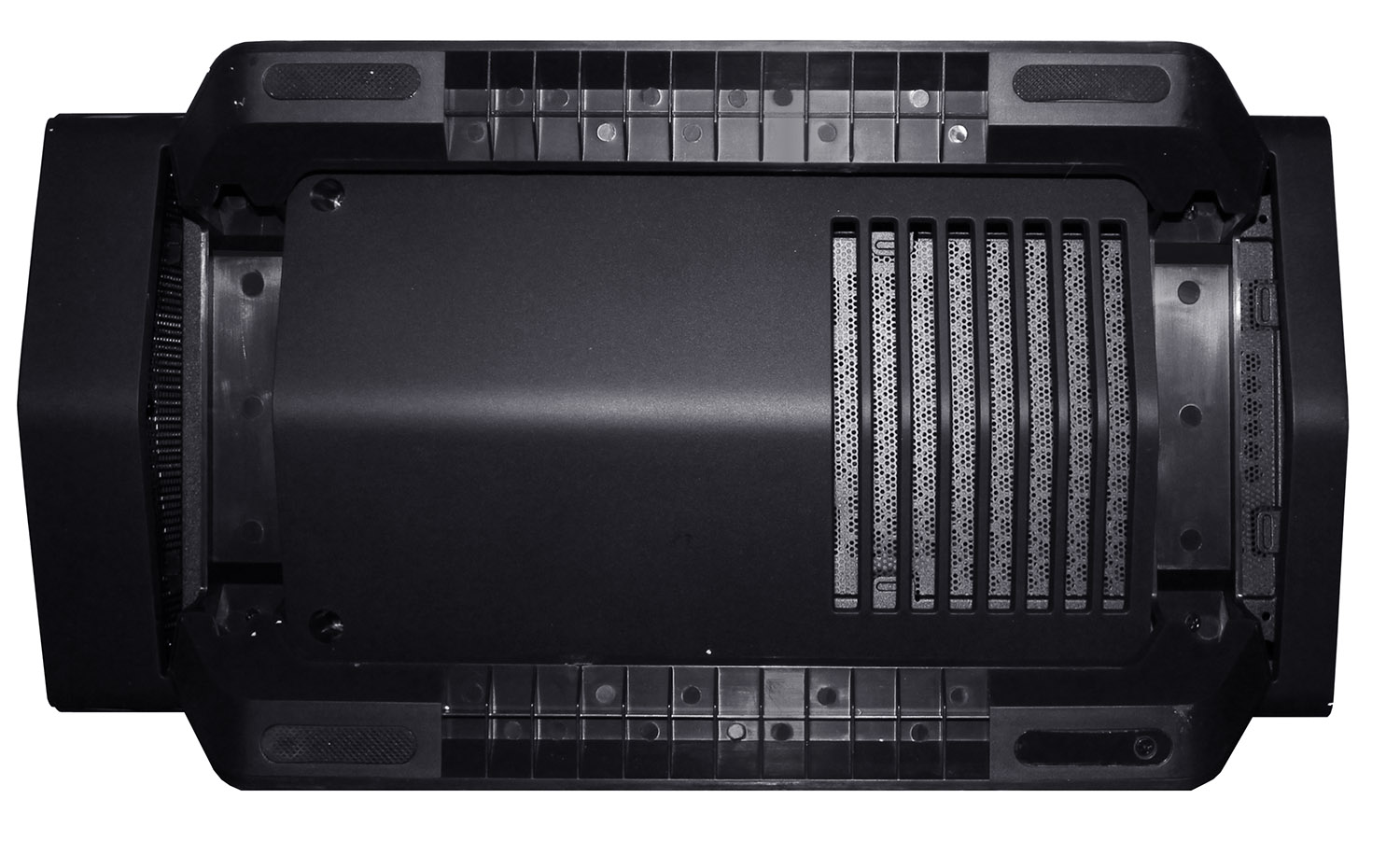

На дне корпуса видно вентиляционное отверстие для блока питания, закрытое пылевым фильтром. Кроме того, здесь стоит уделить внимание ножкам, конструкция которых позволяет не беспокоиться за вентиляцию.
Сам пылевой фильтр несколько отличается от фронтального:
Отметим высокие и широкие ножки, которые обеспечат хороший приток воздуха и устойчивое положение собранного системного блока.
Боковая стенка снабжена акриловым окном, отдельно можно приобрести дверцу из закаленного стекла.

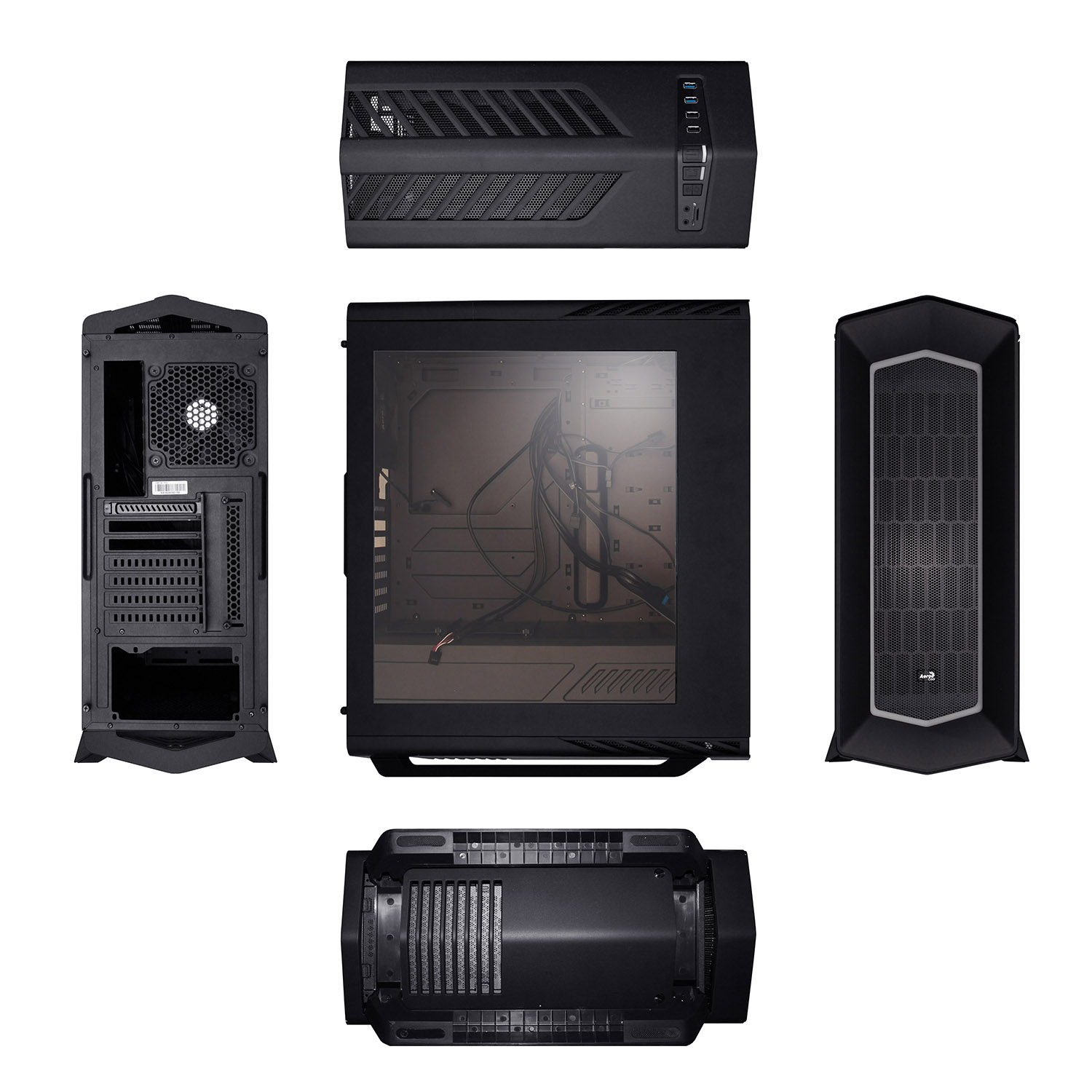

Теперь представим нашу традиционную компиляцию…
… и переходим к изучению внутреннего устройства Aerocool P7-C1.
Шасси Aerocool P7-C1 выполнено из качественной стали толщиной 0.6 мм. Одной из фишек корпуса стал двухсекционный дизайн, благодаря которому блок питания полностью отделен от остальной системы.
Над секцией БП расположен отсек материнской платы. Крупный вырез в поддоне за процессорным разъемом должен позволить устанавливать прямо в корпусе даже системы охлаждения CPU, крепление которых использует backplate (упорную крестовину, располагающуюся с обратной стороны платы).
Система организации кабелей состоит из большого вертикального отверстия и пары отверстий под верхней гранью. На первый взгляд выглядит достаточно удобно.
Заглушки слотов расширения прикручены обычными винтами, но их эстетика улучшена за счет скользящей планки, которая фиксируется двумя винтами с накатанной головкой и закрывает место крепления плат расширения.
На крышке нижнего отсека расположена пара салазок для твердотельных дисков (SSD) или жестких дисков (HDD) формата 2.5".
Теперь обратим внимание на тыльную сторону Aerocool P7-C1 в открытом состоянии:
Хорошо видно отверстие в поддоне для доступа к упорной крестовине и отверстия системы управления кабелями.
В нижнем отсеке корпуса есть место для корзины на два жестких диска формата 3.5".
Кроме того, над ней находятся две оснастки для установки твердотельных накопителей или жестких дисков 2.5", которые крепятся к шасси винтами с накатанной головкой.
Сами салазки выглядят следующим образом:
В итоге дисковая подсистема Aerocool P7-C1 может включать четыре накопителя 2.5" и два жестких диска 3.5".Отметим, что место для привода 5.25" не предусмотрено.
Теперь перечислим компоненты тестового стенда и перейдем к сборке системы.
В корпусе Aerocool P7-C1 собиралась следующая система:
Тестовая конфигурация, без сомнения, древняя. Но и с такими компонентами можно составить свое впечатление о корпусе.
Согласно спецификациям производителя, корпус может вместить весьма габаритные комплектующие: видеокарту длиной до 375 мм (или 400 мм при отсутствии передних вентиляторов) и блок питания длиной до 200 мм. Процессорный кулер может быть высотой до 165 мм.
Несмотря на конструкцию Aerocool P7-C1, блок питания размещается самым обычным образом, да и системная плата устанавливается на стандартные шестимиллиметровые стойки. Винтов с накатанной головкой для ее крепления в комплекте не предусмотрено. Здесь все стандартно, в отличие от установки накопителей.
Рассмотрим поближе эту процедуру. Салазки для накопителей 3.5" просто натягиваются на жесткие диски. Для установки их нужно немного разогнуть. Накопители 2.5" крепятся к салазкам винтиками, причем есть возможность крепить их как к торцам, так и к основанию.
В корзину салазки с установленным в них «винчестером» просто задвигаются и сидят на месте достаточно надежно. А за крепление твердотельных накопителей в салазки отвечает винт с накатанной головкой.
Здесь напомним, что тестируемая новинка не позволяет установить привод оптических дисков или другое устройство 5.25" типа контроллера вентиляторов. На мой взгляд, в век цифровой дистрибуции наличие привода уже не так актуально (в отличие от портов USB 3.0), поэтому это не является недостатком.
На очереди платы расширения. В их случае безвинтовое крепление отсутствует, но места крепления закрываются декоративной металлической пластиной, которая фиксируется двумя винтами с накатанной головкой.
Теперь, когда все компоненты на своих местах, осталось разобраться с проводами. Через длинное вертикальное отверстие кабели проводятся очень удобно. Отметим и верхние отверстия, через которые удобно прокладывать четырехконтактный кабель питания к материнской плате.
Лицевая сторона в плане укладки кабелей выглядит просто прекрасно:
В целом качество изготовления корпуса находится на самом высоком уровне.
На этом система собрана и готова к тестированию. Включим ее и поближе рассмотрим систему охлаждения.
Штатная система охлаждения новинки Aerocool состоит из одного фирменного вентилятора Aerocool 12025, который располагается на задней панели за процессорным сокетом и удаляет нагретый воздух из корпуса. Это модель 20 x 120 x 25 мм, выполненная из черного пластика.
Однако инженеры предусмотрели значительное расширение системы охлаждения, подробнее о котором можно узнать на официальной странице Aerocool P7-C1.
К примеру, в передней части можно установить два 140 мм или три 120 мм вентилятора. А на верхней панели – еще пару 120 мм вертушек, либо использовать ее для радиатора СЖО:
Поддержка системы жидкостного охлаждения выражается в возможности установить под передней панелью 240/280/360 мм радиатор, под верхней – 240 мм радиатор, а сзади – 120 мм.
Включенная система работает ожидаемо тихо. Здесь сказывается и всего один комплектный (~1200 об/мин) вентилятор, и толстая (0.6 мм) качественная сталь корпуса.
Для наглядности используемые при тестировании Aerocool P7-C1 программы объединены в таблицу.
| Прогрев CPU | LinX 0.6.4 |
| Мониторинг температур CPU | RealTemp 3.60 |
| Дополнительный мониторинг CPU | CPU-Z 1.66.1 |
| Прогрев GPU | Furmark 1.17.0 («бублик») |
| Прогрев HDD | IOMeter |
| Мониторинг температур HDD | SpeedFan 4.49 |
Уровень шума и эффективность системы охлаждения Aerocool P7-C1 оценивались в сравнении с открытым стендом («Open Stand» на графиках). Все испытания проводились в 64-битной Windows 10. Кроме того, на диаграммах для сравнения приводятся значения соответствующих параметров внешней среды («Ambient»).
Охлаждение
Процессор Intel Core Quad Q6600 был разогнан до скромных 3000 МГц путем повышения частоты шины до 333 МГц. При этом его напряжение было увеличено до 1.45 В. Прогревался он с помощью LinX 0.6.4 (4096 Мбайт, двадцать итераций) и охлаждался в простое до стабилизации температуры (пять минут без изменений).
За мониторинг температуры центрального процессора отвечала утилита RealTemp. Во всех случаях на графиках представлена температура самого горячего ядра.
Множитель оперативной памяти устанавливался в значение «4:5». В результате память также была разогнана до частоты 833 МГц, без повышения напряжения.
Для разогрева видеокарты использовалась утилита FurMark версии 1.11.0 со следующими настройками:
Фиксация показателей температур GPU и скорости вращения турбины СО производилась штатными средствами Furmark. Система охлаждения ускорителя работала в автоматическом режиме.
Температура в помещении в ходе всего тестирования поддерживалась в интервале 25-26 градусов Цельсия.
Шум
Для проверки акустических параметров система в Aerocool P7-C1 и на открытом стенде запускалась в тихое время. Измерялся суммарный уровень шума, издаваемый тестовой системой на открытом стенде и в закрытом корпусе.
Измерения производились с расстояния 1.0 м со стороны фронтальной панели на высоте 50 см от плоскости, на которую устанавливался корпус.
Шум
Первым делом проверим уровень шума, издаваемого системой на открытом стенде и в тестируемом корпусе.
Звуковое давление, дБИспользованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным. |
Система, собранная в корпусе Aerocool, незначительно обходит открытый стенд с точки зрения шума. На расстоянии в один метр были зафиксированы 33 дБ.
Охлаждение
На этом этапе были получены следующие результаты.
С одной стороны, в данном раунде модель Aerocool уступает открытому стенду. С другой – в тестируемый корпус так и просится установка трех 120 мм вентиляторов на переднюю панель. А в этом случае результаты будут уже иные. Можно лишь посетовать, что производитель не включил эти вертушки в комплект поставки, но, возможно, во внимание была принята конечная стоимость продукта.
На мой взгляд, у компании Aerocool получился просто отличный корпус. В первую очередь стоит отметить двухсекционный дизайн и систему организации кабелей, благодаря которым собранная система выглядит очень аккуратно.
Что касается внешнего вида, то его оценка всегда субъективна, но и у такого «шестиугольного» решения найдутся свои сторонники. Не забудем и изюминку Aerocool P7-C1 – светодиодную подсветку передней панели с восемью цветами, тремя режимами работы (стандартный, пульсация, «дыхание») и поддержкой цикличной смены цветов.
В российской рознице цены на новинку Aerocool стартуют с отметки 5 500 рублей, что для корпуса такого качества совсем неплохо. Кроме того, производитель предусмотрел две цветовых вариации его исполнения: черная и белая с черными вставками, каждая из которых может быть со стандартным акриловым окном или с боковой панелью из закаленного стекла.
Плюсы корпуса Aerocool P7-C1:
Минусы корпуса:
| Модель | Aerocool P7-C1 |
| Материал | Сталь, пластик |
| Габариты | 550 x 244.6 x 446.4 мм |
| Накопители 5.25" | – |
| Накопители 3.5" | 3 внутренних |
| Накопители 2.5" | 4 внутренних |
| Материнская плата | ATX, Micro-ATX, Mini-ITX |
| БП | ATX 12В (опционально) |
| I/O | 2 x USB 3.0; 2 x USB 2.0; HD Audio; SD (hc, xc), microSD (hc, xc) |
| Охлаждение лицевое | 3 x 120 / 2 x 140 мм вентилятора (опционально), либо 240 / 280 / 360 мм радиатор (опционально) |
| Охлаждение заднее | 1 х 120 мм вентилятор или 120 мм радиатор (опционально) |
| Охлаждение верхнее | 2 x 120 мм вентилятора (опционально) или 240 мм радиатор (опционально) |
| Охлаждение нижнее | – |
| Охлаждение боковое | – |
| Слоты расширения | 8 |
