Модельный ряд современных видеокарт разделен на три ценовых сегмента – низкий, средний и верхний. С одной стороны, пользователи вправе решать, исходя из своих убеждений и финансовых возможностей, на каких вариантах стоит остановиться. С другой, именно в среднем сегменте разгораются самые ожесточенные ценовые войны, поскольку его представители демонстрируют лучшее соотношение цены и производительности, нежели флагманы, и обеспечивают более комфортный игровой процесс по сравнению с бюджетными решениями.
В битве производителей графических процессоров борьба идет с переменным успехом: то один, то другой взлетает на гребень волны и собирает сливки с рынка. Однако в последнее время наметилась интересная тенденция – компания AMD и линейка ускорителей, основанных на GPU Polaris 10/11, не только догнали и потеснили оппонента, но и опередили его. Этому поспособствовали удачные новинки в виде Radeon RX 460, RX 470 и RX 480, которые обладают неплохими характеристиками и предлагают различный объем видеопамяти, а также хорошая техническая поддержка и большой перечень утилит для модификаций.
Сей выпад не остался без внимания, и компания Nvidia ответила контрударом – снижением цен на видеокарту GeForce GTX 1060, позиционируемую в массовый сегмент, и выпуском ее младшей версии с урезанным графическим процессором и объемом видеопамяти 3 Гбайт. Новые модели оказались производительнее конкурирующих решений, но в то же время дороже.
Разумеется, пользователям такой шаг лишь на руку, но в многообразии моделей легко запутаться. Ранее мы уже изучили несколько новых линеек Nvidia – GeForce GTX 1080 и GeForce GTX 1070, теперь же уделим внимание GeForce GTX 1060 и оценим все «за» и «против».
Описание на сайте производителя – ссылка.
Дизайн и внешний вид референсных видеокарт от Nvidia меняется незначительно, разработчики продолжают «играться» с формами кожуха, изломами корпуса и строгостью облика. Все это придает Nvidia GeForce GTX 1060 некой брутальности и игровой нотки, которая для нашего героя как раз является ключиком к успеху.
Основная задача новинки заключалась в обновлении модельного ряда, занятии в рейтинге привлекательности первого места, чтобы обойти своего главного конкурента Radeon RX 480 и замене GTX 970 столь полюбившейся игрокам за свои качества. А вот сравнивать с GeForce GTX 960 десятую серию не стоит: герой на 30-50% производительнее.
Версия Founders Edition подразумевает наличие некого собирательного образа для всех видеокарт Nvidia и отметилась схожей конструкцией и СО.
Под кожухом расположилась пластина охлаждения цепей питания и основной радиатор. Основной радиатор отделяется, а сбоку у края расположилась дополнительная секция для красоты. Ее контакт с пластиной декоративный, без термопрокладок или пасты. Да и охлаждать с тыльной стороны нечего, поскольку силовые элементы расположены с другого торца. С учетом того, что новинка потребляет всего до 120 Вт, система охлаждения используется максимально простая. В основании алюминиевого радиатора вставлена медная пластина. Вентилятор отнесен к краю и поэтому можно было поставить максимально большой радиатор, что разработчики и сделали.
Неряшливо выглядят кабель разъема питания. Это было сделано в угоду возможности использования кулера от более старшей модели, а так как новинка построена на укороченной печатной плате, то пришлось пойти на такие жертвы.
Нераспаянная пара мест под микросхемы памяти говорит нам о существование ОЕМ варианта. Возможно, Nvidia готовила печатную плату под модификацию какой-то модели с GP104 и 256-битной памятью. Если вспомнить, то на GeForce GTX 960 тоже были пустые места, но впоследствии никаких версий так и не было выпущено.
Новинка оснащена 3+1-фазной системой питания. Никаких высокоэффективных Dr.MOS технологий не применяется. ШИМ-контроллер uPI Semiconductor Corp uP9509P поддерживает управление 4+1 фазой питания.
Питание видеокарты обеспечивается при помощи одного разъема 6 pin. Суммарно по спецификациям он дает 75 Вт. Еще до 75 Вт обеспечивает разъем PCI-e. В итоге 150 честных ватт должно хватить.
Шесть микросхем памяти Samsung с номинальной частотой 2000 МГц расположены с лицевой стороны. И поскольку число модулей всего шесть, логично считать ширину шины обмена данными 192 бита.
Графический процессор GP106 собран на подложку в 2016 году.
Заявленные частоты работы новой видеокарты средние для поколения Pascal: 1506 МГц (GPU Boost до 1709 МГц), память – 8000 МГц.
При беглом осмотре характеристик получается, что GeForce GTX 1060 получила базовую частоту, как у GTX 1070, но Boost поднимает ее до 1709 МГц, что несколько ниже официального Boost на GTX 1080. В игровых приложениях GTX 1060, наоборот, превосходит средней частотой графического процессора как GTX 1070, так и GTX 1080, что приятно.
Как всегда, наше знакомство с новой линейкой начинается с эталонной видеокарты. И мой коллега, Дмитрий ака Rasamaha, уже представил соответствующий материал «Обзор и тестирование видеокарты Nvidia GeForce GTX 1060».
Описание на сайте производителя – ссылка.
Видеокарта ASUS GeForce GTX 1060 Strix получила солидные размеры и фирменную систему охлаждения DirectCU III, которые превращают новинку в настоящего монстра. Неловко забываешь про энергоэффективный 16-нм FinFET техпроцесс и потребление в 120 Вт.
Дизайн 3D-ускорителя получился достаточно интересным за счет декоративного черного кожуха и трех 90 мм вентиляторов, закрывающие большую часть видеокарты. На роторы вертушек нанесены логотипы серии, придавая краски жизни ASUS GeForce GTX 1060 Strix.
Длина модели составляет впечатляющие 298 мм, ширина – 121 мм. В ПК новинка перекроет два слота расширения.
Заднюю сторону закрывает бэкплейт с символикой Republic of Gamers. Опорная пластина имеет прорези на участках с высокими элементами и характерный «Х» в месте крепления графического процессора.
Массивная система охлаждения DirectCU III, устанавливаемая на топовые модели, нашла свой приют и на видеокарте ASUS GeForce GTX 1060 Strix. Разработчики решили таким образом упростить себе задачу по разработке нового охладителя, а за одно и превратить рассматриваемую модель в настоящий лед.
Само название DirectCU III с помощью легкой игры слов переводится как «прямой медный контакт», который мы и отмечаем. Массивный кулер представляет двухсекционный радиатор, набранный множеством алюминиевых никелированных пластин. Они пронизаны пятью тепловыми трубками по схеме «6+8+8+8+8», все соединения ювелирно пропаяны.
За отвод тепла от зоны VRM отвечает контактная площадка во второй секции радиатора. В качестве термоинтерфейса использована серая термопрокладка. Соединения сведено ближе к центру, что более грамотно распределяет силу прижима.
За активную часть отвечают три вентилятора типоразмера 90 мм, диаметр крыльчатки скромнее и составляет около 85 мм. Они представлены компанией Everflow, модели T129215SU, характеристики 12 В и 0.50 Ампер, и способны работать в диапазоне 0 – 3600 об/мин.
Инженеры ASUS не стали утруждаться, а лишь взяли готовые наработки от модели GeForce GTX 1070 Strix, убрали по требованию самой компании NVIDIA разъемы SLI, пару микросхем памяти и получили нашу героиню. В итоге получилась ни в чем не уступающая своим старшим собратьям печатная плата.
Она построена с использованием высококачественной элементной базой, которая соответствует фирменной концепции Super Alloy Power II.
На тыльной стороне размещены два 4-контактных разъема для подключения корпусных вентиляторов, получившая название «ASUS FanConnect». Задумка интересна тем, что позволяет видеокарте самой управлять вертушками на передней панели корпуса в зависимости от температуры графического процессора: чем горячее, тем выше скорость вращения. Очередное «ноу-хау» имеет право на жизнь.
Подсистема питания выполнена по формуле «6+1», где шесть фаз отводится на графический процессор и одна – на видеопамять. Подобной организации VRM позавидуют и топовые видеокарты, а не только модели с скромным уровнем TDP равным 120 ватт. В качестве ШИМ-контроллера используется микросхема uP9511P производства uPI Semiconductor.
Модель ASUS GeForce GTX 1060 Strix функционирует на штатных частотах референса – 1506 МГц для графического процессора, которые динамически поднимаются до 1709 МГц и выше, видеопамять работает при 2000 МГц. Разработчиками представлена и версия «OC», а также выручает фирменная утилита ASUS Tweak II, имеющая в своем составе три базовых профиля. Каждый рассчитан на те или иные условия – низкий уровень шума, баланс или высокая производительность. Последний повышает частоту чипа до 1544 МГц.
Беремся реализовать потенциал чипа GP106-400-A1, для которого покорение рубежа 2 ГГц не составляет труда. На практике так все и случается: видеокарту ASUS GeForce GTX 1060 Strix удается разогнать до 1711 МГц по ядру, Boost – 1914 МГц, память – 2402 МГц. В играх и тестах частота GPU динамически поднимается до 2114 МГц. Система охлаждения работала в автоматическом режиме – отличный результат.
Более подробно вы можете узнать о видеокарте в материале «Обзор и тестирование видеокарты ASUS GeForce GTX 1060 Strix: совенок вырос».
Описание на сайте производителя – ссылка.
Небольшая коробка скрывает крохотную EVGA GeForce GTX 1060 SC Gaming, размерам которой поначалу удивляешься. Однако, несмотря на младший статус в линейке, разработчики отнеслись к ней так же достойно, как и к более дорогим собратьям: упаковав в двойной антистатический пакет, слой с воздушными пузырьками и оснастив защитными колпачками. Мелочь в деталях.
Внешне модель EVGA практически ничем не примечательна. За активное охлаждение отвечает один 90 мм вентилятор, что становится классикой в случае компактных видеокарт.
Длина видеокарты отличилась в большую сторону на 4 мм и составляет 174 мм, ширина – 110 мм. В системном блоке она перекроет два слота расширения.
Системы охлаждения компактных видеокарт заслуживают пристального внимания. Инженерам приходится разрабатывать кулер с ограниченными размерами и жестко заданными рамками. Причем настолько эффективный, насколько это возможно: конечно же, если разработчики не хотят схалтурить или сэкономить. Посмотрим, какие сюрпризы преподнесет модель EVGA GeForce GTX 1060 SC Gaming.
Радиатор в данном случае выполнен в виде компактного «односекционника», набранного 52 алюминиевыми ребрами. В задней части присутствуют характерные сквозные отверстия для горячего воздуха.
В качестве положительного момента отметим то, что система охлаждения оснащена двумя тепловыми трубками. К тому же их диаметр 10 мм, что повышает эффективность всей конструкции.
За активную часть отвечает модель производства Power Logic, маркировка PLA09215B12H. Она способна работать в диапазоне 1200-2600 об/мин, оставаясь тихой до 1650 об/мин.
Видеокарта EVGA GeForce GTX 1060 SC Gaming выполнена на печатной плате черного цвета, полностью копируя референсный дизайн компании Nvidia. Изменения кроются лишь в распаянном коннекторе дополнительного питания: оригинальная модель получила выносной разъем на проводах для обеспечения совместимости с системой охлаждения GeForce GTX 1080.
Подсистема питания выполнена по формуле «3+1», где три фазы отводится на графический процессор и одна – на видеопамять. В качестве ШИМ-контроллера применена микросхема uP9509P производства uPI Semiconductor.
С моей точки зрения маленькие видеокарты тоже имеют право на заводской разгон. Видимо, аналогично считают и разработчики EVGA, которые повысили частоту ядра своей модели с 1506 МГц до 1607 МГц при напряжении 1.05 В, в режиме Boost – с 1709 МГц до 1835 МГц. Видеопамять функционирует при эталонных 2002 МГц.
Частично ее возможности реабилитирует разгонный потенциал. EVGA GeForce GTX 1060 SC Gaming практически сразу покорились частота ядра 1730 МГц и видеопамяти 2402 МГц, а благодаря GPU Boost в играх она повышалась до 2126 МГц. Кулер работал при зафиксированных 80% (2080 об/мин).
Более подробно вы можете узнать о видеокарте в материале «Обзор и тестирование видеокарты EVGA GeForce GTX 1060 SC Gaming».
Описание на сайте производителя – ссылка.
Видеокарта Gainward GeForce GTX 1060 выглядит просто: никаких ярких вставок, подсветок и надписей. Возможно, так даже лучше. У компании есть фирменная линейка Phoenix, но герой обзора является базовой моделью, выпущенной в качестве альтернативы для версии эталонного дизайна.
Установлена оригинальная система охлаждения с двумя 92 мм вентиляторами. Из-за декоративного пластикового кожуха и не самого габаритного радиатора новинка ощущается очень легкой.
Система охлаждения Gainward GeForce GTX 1060, несмотря на визуальную простоту, на практике оказывается интересным решением инженеров. За пластиковым кожухом скрывается цельнометаллическая конструкция, совмещающая радиатор и пластину, накрывающую все горячие элементы на плате.
Пассивная часть представлена в виде односекционного радиатора, набранного 40 алюминиевыми никелированными пластинами. Их пронизывают три медные U-образные тепловые трубки диаметром 6 мм каждая. Все соединения тщательно пропаяны.
В зоне VRM предусмотрены два технологичных отверстия для нагнетаемых вентиляторами потоков воздуха, однако одно из них блокируется глухой частью ребер в нижней секции. Посмотрим на результаты тестирования и температурный режим внимательнее в следующем разделе.
Два вентилятора типоразмера 92 мм изготовлены компанией Power Logic. Перед нами модели PLD09210S12HH, способные работать в диапазоне 0-3200 об/мин. Они подсоединяются к единой плате под кожухом и легко заменяемы.
Видеокарта Gainward GeForce GTX 1060 построена на оригинальной печатной плате черного цвета. Отметим неплотную компоновку элементов, характерную для продукции компании. Несмотря на кажущуюся схожесть с моделями линеек GeForce GTX 4xx и GTX 5xx, отсутствие разъема SLI подсказывает, что PCB разработана инженерами с нуля.
Новинка выполнена с использованием качественной элементной базы Superior Hardware Design, в которую входят твердотельные и тантал-полимерные конденсаторы.
Подсистема питания выполнена по формуле «3+1», где три фазы отводится на графический процессор, одна – на видеопамять. Четвертая фаза остается нераспаянной и предполагается для версии Phoenix. В качестве ШИМ-контроллера используется старая знакомая микросхема NCP 81174 производства ON Semiconductor.
Модель Gainward GeForce GTX 1060 функционирует на эталонных частотах референсной версии. Частота ядра равняется 1506 МГц, в режиме Boost она доходит до 1709 МГц, частота видеопамяти – 2000 МГц.
В используемых утилитах присутствует поддержка новых видеокарт Nvidia. Однако в MSI Afterburner ползунок напряжения неактивен, выручает утилита ASUS Tweak II: доступны +100 мВ по GPU, но на разгон это не повлияло.
Итоговый разгон при Power Limit +116% составил +200 МГц по ядру и +300 МГц по памяти. В играх и бенчмарках благодаря GPU Boost 3.0 частота ядра динамически поднималась до 2088 МГц. Теперь на современных графических ускорителях Nvidia многие пользователи собственноручно могут покорить рубеж в 2 ГГц. И это не фантастика
Более подробно вы можете узнать о видеокарте в материале «Обзор и тестирование видеокарты Gainward GeForce GTX 1060».
Описание на сайте производителя – ссылка.
Модель Inno3D GeForce GTX 1060 Gaming OC выделяется интересным внешним видом системы охлаждения. Пластиковый кожух получил прозрачные красные вставки, а два крупных вентилятора смещены ближе к передней части видеокарты. В очередной раз удивляешься дизайнерский подходам к младшим моделям компании Inno3D: разработчики никогда не перестают экспериментировать с бюджетными графическими ускорителями.
Обратная сторона версии Inno3D закрыта прижимной пластиной, что является большим плюсом. На мой взгляд, backplate должен присутствовать на любой крупной видеокарте с массивной системой охлаждения, предохраняя ее от излишнего изгиба под собственной массой.
Система охлаждения Inno3D GeForce GTX 1060 Gaming OC представляет собой единую конструкцию. Радиатор равномерно «пронизан» четырьмя тепловыми трубками, что должно обеспечить равномерное распределение тепла. Кроме того, ребра теплорассеивателя не только рассевают тепло, перенесенное тепловыми трубками, но и получили контакт с основанием кулера, как в области графического процессора, так и в области преобразователей питания.
Из положительных качеств системы охлаждения отметим, что она отводит тепло от всех греющихся элементов печатной платы: и от графического процессора, и от микросхем памяти, и от преобразователей питания.
Примененные вентиляторы – Colorful CF-121015S, диаметр крыльчатки – 95 мм.
Печатная плата является копией GeForce GTX 1080 референсного дизайна. Но в данном случае отчетливо видны нераспаянные элементы, кроме посадочных мест под две микросхемы памяти, это и одна дополнительная фаза питания графического процессора, и половина транзисторов преобразователей питания GPU и памяти.
Однако эталонная версия GeForce GTX 1080 такая же. И если там возможна нехватка возможностей видеокарты для реализации потенциала графического процессора, то в случае GP106 «запас прочности» должен быть значительным.
Преобразователь питания графического процессора пятифазный, преобразователь питания памяти однофазный. В качестве ШИМ-контроллера в преобразователе питания графического процессора применен восьмифазный uP9511P производства uPI Semiconductor, расположенный с обратной стороны печатной платы.
Как уже понятно из названия, видеокарта Inno3D разогнана с завода и работает на частотах графического процессора 1569/1785 МГц. Напомним, штатные частоты для GeForce GTX 1060 составляют 1506/1709 МГц.
Благодаря использованию печатной платы более старшей модели и усиленной подсистеме питания, эффективной системе охлаждения и удачному сэмплу, Inno3D GeForce GTX 1060 Gaming OC удалось разогнать по ядру и памяти до 1749 МГц и 2347 МГц соответственно.
Более подробно вы можете узнать о видеокарте в материале «Обзор и тестирование видеокарты Inno3D GeForce GTX 1060 Gaming OC».
Описание на сайте производителя – ссылка.
После извлечения из коробки видеокарту Inno3D воспринимаешь очередным монстром из будущего благодаря огромным размерам. Конечно же, это не самая большая модель из тех, что встречались мне, но о былой хрупкости здесь нет ни малейшего напоминания.
Впрочем, разработчики компании никогда не ставили перед собой задачу выпустить компактную версию, поэтому габариты Inno3D iChill GeForce GTX 1060 X3 вместе со штатной системой охлаждения HerculeZ предсказуемы.
Новинка отличилась массивным кулером с тремя 90 мм вентиляторами, частично скрытыми металлическим кожухом. Дизайн линейки iChill с каждым разом становится все более детализированнее: очевидно, внешнему виду видеокарт Inno3D уделяют все больше внимания.
Длина новинки составляет 303 мм, ширина – 111 мм, в ПК она перекроет два с половиной слота расширения. Настоящий монолит, который уверенно смотрится в игровой системе.
Охладитель представляет собой двухсекционный радиатор, набранный алюминиевыми никелированными пластинами общим количеством 123 штуки: было бы полным ужасом пересчитывать их вручную, благо точная цифра приводится на официальном портале.
Ребра пронизывают пять тепловых трубок, две крайние диаметром 8 мм и три центральных – 6 мм. Все соединения тщательно пропаяны.
Система охлаждения HerculeZ построена с использованием трех вентиляторов диаметром 90 мм, диаметр крыльчатки – 86 мм. Перед нами модель CF-12915S Colorful. Ее характеристики 12 В и 0.35 А.
Для микросхем видеопамяти отведена отдельная пластина с черными термопрокладками.
Как и в случае с GTX 1060 Gaming OC, здесь используется PCB от GTX 1080 эталонного дизайна. Собственно, и кучи нераспаянных элементов не стоит бояться, ведь все это также перекочевало с GTX 1080. С учетом того, что аппетиты GTX 1060 несколько ниже, проблем возникнуть не должно.
Если рядом положить GTX 1080, то кроме SLI разъема и пары дополнительных микросхем памяти отличия придется искать с лупой.
Преобразователь питания графического процессора пятифазный, преобразователь питания памяти однофазный. В качестве ШИМ-контроллера в преобразователе питания графического процессора используется восьмифазный uP9511P производства uPI Semiconductor, расположенный с обратной стороны платы.
Видеокарта Inno3D iChill GeForce GTX 1060 X3 снабжена небольшим заводским разгоном – частота ядра повышена с 1506 МГц до 1569 МГц (в режиме Boost – до 1785 МГц), видеопамять функционирует при повышенном значении 2052 МГц.
В разгоне удается добиться повышения частоты ядра до 1730 МГц (Boost – до 1946 МГц), и памяти – 2360 МГц.
Более подробно вы можете узнать о видеокарте в материале «Обзор и тестирование видеокарты Inno3D iChill GeForce GTX 1060 X3: П – понты».
Описание на сайте производителя – ссылка.
В нашем списке видеокарта Manli GeForce GTX 1060 Gallardo выглядит достаточно обособленно. В первую очередь из-за ее распространения на рынке: новинка доступна за пределами российской розницы, но поскольку считается одной из самых бюджетных версий GTX 1060, пользователи ее охотно заказывают даже из Германии.
Дизайн Manli GeForce GTX 1060 Gallardo выполнен в интересном исполнении и преобладающей кромкой кожуха. Навеивают воспоминания о Palit GTX 760 JetStream.
Из дополнительных особенностей, несмотря на то, что видеокарта выполнена в компактных размерах, производитель не поскупился оснастить ее дополнительной прижимной пластиной, что несомненно можно отнести к плюсам тестируемой видеокарты.
На фоне протестированных ранее конкурентов система охлаждения выглядит простой. Конструкция радиатора незамысловата, это массивное основание, из которого выходят редкие и толстые ребра. Дополнительно перенос тепла осуществляется при помощи двух теплотрубок.
Что интересно, несмотря на общую целостность конструкции, область преобразователя питания расположена как бы «сама по себе», скорее всего, в отводе тепла от графического процессора эта область радиатора принимает весьма посредственное участие, как и наоборот, подогрев графического процессора тепловыделением преобразователя питания маловероятен.
Используемые вентиляторы – Everflow T128015SH, диаметр крыльчатки – 75 мм.
В сравнении со многими другими картами серии GTX 1060, графический адаптер от Manli выглядит аккуратным, здесь нет какого-либо раздувания размера по принципу «крупнее, значит круче». Есть впечатление завершенности продукта, ибо в кое-то веки в преобразователях питания графического процессора и памяти отсутствуют нераспаянные элементы.
Преобразователь питания графического процессора четырехфазный, преобразователь питания памяти однофазный. В качестве ШИМ-контроллера в преобразователе питания графического процессора используется восьмифазный uP9511 производства uPI Semiconductor
Интересное название созвучное с гоночным болидом просто обязало новинку использовать разгон. Модель Manli GeForce GTX 1060 Gallardo получила заводской разгон, который выглядит совсем небольшим плюсом. Частота ядра была повышена всего на 25 МГц – с 1506 МГц по ядру до 1531 МГц, в режиме Boost – до 1747 МГц.
После фиксации оборотов при 50% удалось поднять частоты ядра и памяти на 168 МГц и 316 МГц соответственно – до отметок 1699 МГц и 2318 МГц.
Более подробно вы можете узнать о видеокарте в материале «Обзор и тестирование видеокарты Manli GeForce GTX 1060 Gallardo».
Описание на сайте производителя – ссылка.
Видеокарта MSI GeForce GTX 1060 Armor является младшим представителем линейки MSI Gaming, где основные изменения кроются только в системе охлаждения и более простом радиаторе. Дизайн также претерпел изменения. Вместо сочетаний черного и красного здесь бело-черный кожух с двумя крупными 100 мм вентиляторами.
С обратной стороны печатной платы каких-либо интересных вещей нет, все основные элементы размещены с лицевой стороны. Можно отметить отсутствие крепежной пластины (backplate).
Условно систему охлаждения видеокарты можно поделить на два компонента: основной кулер, отводящий тепло от графического процессора, и небольшая пластина, рассеивающая тепло с элементов преобразователей питания.
В основании кулера всего две тепловых трубки, но они длинные и органично распределены по радиатору, контактируя с его ребрами в трех местах. Здесь следует отметить применение в конструкции СО прямого контакта теплотрубок с графическим процессором. Судя по отпечатку термопасты, каких-либо проблем такое решение не привносит, отпечаток равномерный по всей площади GPU.
Используемые модели вентиляторов – Power Logic PLD10010S12HH, диаметр крыльчатки – 95 мм.
Второй компонент системы охлаждения – пластина, отводящая тепло от силовых элементов преобразователей питания.
Новинка построена на оригинальной печатной плате черного цвета, которая ей досталась от старшей модели MSI GeForce GTX 1060 Gaming X.
Инженеры использовали качественную элементную базу, в том числе твердотельные конденсаторы Solid CAP, катушки с ферритовым сердечником SFC и экономичные конденсаторы HI-c CAP.
Подсистема питания выполнена по схеме «5+1», где пять фаз отведены на графический процессор, одна – для видеопамяти. В качестве основного ШИМ-контроллера здесь используется микросхема uPI Semiconductor uP9511P, который поддерживает технологию Nvidia Open Voltage Regulator.
Более подробно вы можете узнать о видеокарте в материале «Обзор и тестирование видеокарты MSI GeForce GTX 1060 Armor 6G».
Описание на сайте производителя – ссылка.
Модельный ряд компании MSI практически не претерпел изменений, а внешний вид и дизайн новинок так похож друг на друга, что без подсказки, скажем отличить MSI GeForce GTX 1060 Gaming X от MSI Radeon RX 480 Gaming X невозможно!
Все дело в достаточно успешном и эффективном кулере Twin Frozr VI, который показывает отличные результаты. Но давайте вернемся к обзору.
Модель MSI GeForce GTX 1060 Gaming X, как и ее предшественники, выглядит стильно: черный кожух с ярко-красными вставками, красные защитные колпачки из упаковки, и все завершает черная печатная плата.
С противоположной стороны печатную плату прикрывает усиливающая пластина с изображением все того же дракона. В переднюю часть вынесены сквозные отверстия шестиугольной формы. Сбоку отмечаем опорную рамку для защиты текстолита от прогиба.
Основной радиатор односекционный, набранный из множества никелированных пластин. Сбоку отчетливо видны дефлекторы – это небольшие выемки, которые перенаправляют воздушные потоки с вентиляторов на тепловые трубки. Все соединения тщательно пропаяны, что повышает эффективность системы охлаждения.
Специальные зажимы не позволяют отсоединить вентиляторы, но доступ к наклейке с обратной стороны мы получили. Перед нами известные модели компании Power Logic PLD10010B12HH, характеристики 12 В и 0.40 А. Есть даже дата производства 2015-07-15 и тип подшипника – улучшенный подшипник скольжения.
Всю печатную плату накрывает еще одна пластина, которая не только является элементом жесткости, но и отводит тепло с ключевых микросхем на текстолите.
Поверхность выглядит огромной и пустой. Однако, теоретически, чем больше площадь, тем лучше отводится тепло. Ведь никто не отменял того, что в процессе работы сама печатная плата тоже нагревается.
Инженеры использовали качественную элементную базу, в том числе твердотельные конденсаторы Solid CAP, катушки с ферритовым сердечником SFC и экономичные конденсаторы HI-c CAP.
Подсистема питания претерпела изменения по сравнению с референсным дизайном и организована по схеме «5+1», где пять фаз отведены на графический процессор, одна – для видеопамяти. В качестве основного ШИМ-контроллера здесь используется микросхема uPI Semiconductor uP9511P, который поддерживает технологию Nvidia Open Voltage Regulator.
Для модели MSI GeForce GTX 1060 Gaming X заявлен заводской разгон и отчасти он есть: частота ядра повышена с 1506 МГц до 1574 МГц, а если активировать режим «OC Mode» с помощью утилиты Gaming APP, то она возрастет до 1595 МГц.
В разгоне видеокарта MSI GeForce GTX 1060 Gaming X уверенно взяла отметку в 1745 МГц по GPU и 2227 МГц по памяти.
Более подробно вы можете узнать о видеокарте в материале «Обзор и тестирование видеокарты MSI GeForce GTX 1060 Gaming X».
Описание на сайте производителя – ссылка.
Видеокарта Zotac GeForce GTX 1060 Mini интересна в первую очередь благодаря скромным размерам. К дизайну разработчики отнеслись равнодушно, хотя для модели подобного уровня, постоянно скрытой в компактном ПК, это и не удивительно.
Размеры новинки по современным меркам малы. Длина видеокарты составляет 174 мм, ширина – 111 мм. В корпусе Zotac GeForce GTX 1060 Mini перекроет два слота расширения.
Внешний вид модели Zotac скромен: пара полос здесь, пара прорезей там, кое-где выемка, и на этом все. Оттенок жизни придает один вентилятор типоразмера 90 мм, продувающий обычный алюминиевый радиатор, виднеющийся на заднем плане.
В качестве теплорассеивателя применена обычная алюминиевая болванка с расходящимися в разные стороны ребрами. Радиатор такого рода дешев в изготовлении и обладает одним достоинством: при обдуве вентилятором потоки воздуха продувают все элементы и микросхемы на печатной плате, что важно с учетом плотности компоновки.
За активную часть отвечает один вентилятор типоразмера 90 мм. На практике его размеры меньше, диаметр крыльчатки составляет 85 мм. Модель T129215SH производства Everflow способна работать в диапазоне 1300 – 3000 об/мин. Характеристики 12 В и 0.3 А.
За отвод тепла от подсистемы питания отвечает низкопрофильный радиатор с продольным расположением ребер. Высота его сопоставима с размерами дросселей, чтобы не мешать основному радиатору. Прижим средний, в центре присутствует что-то вроде горба, и с центральными транзисторами контакт хуже.

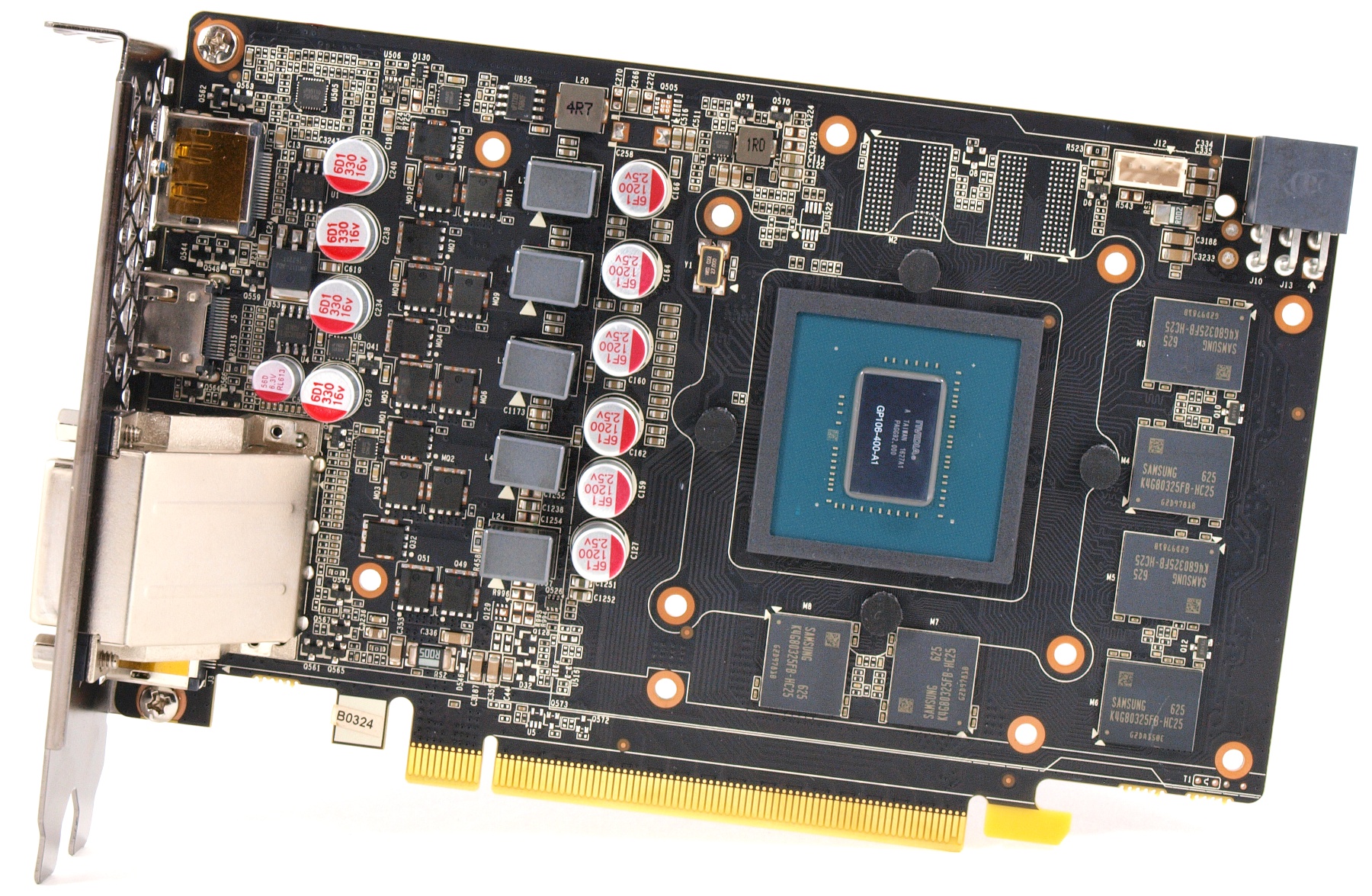

Инженерами представлена оригинальная печатная плата черного цвета, у которой мало общего с моделями прошлых лет. Применена качественная элементная база и плотная компоновка, чтобы поместиться на PCB длиной 174 мм.
Подсистема питания выполнена по формуле «4+1», где четыре фазы отводится на графический процессор и одна – на видеопамять. В качестве ШИМ-контроллера используется микросхема uP9511P производства uPI Semiconductor.
Модель Zotac GeForce GTX 1060 Mini функционирует на базовых частотах эталонной версии – 1506 МГц и 2002 МГц для ядра и памяти соответственно. Подобные характеристики не случайны, ведь новинка обладает скромным запасом по охлаждению, и вмешиваться в этот хрупкий баланс себе дороже.
А на что можно рассчитывать в случае ручного разгона? Итоговый зачет: частота ядра – 1666 МГц, Boost – 1868 МГц, видеопамять – 2200 МГц.
Модель Zotac GeForce GTX 1060 Mini не подвела своих сестер и смогла покорить планку в 2 ГГц, но ставить на новинке рекорды с родной системой охлаждения вряд ли получится.
Более подробно вы можете узнать о видеокарте в материале «Обзор и тестирование видеокарты Zotac GeForce GTX 1060 Mini: мини снова в моде».
Основная ценность подобных материалов – это не только перечисление доступных в продаже графических ускорителей, но и исследование потенциала систем охлаждения. И поскольку результаты были получены разными авторами нашей лаборатории при использовании различных методик тестирования, то часть данных отмечена как отличные от общей методики.
На графиках граница условной бесшумности для системы определена на уровне 30.5 дБА, граница условного комфорта – на отметке 37 дБА. Температура воздуха в помещении составляла 26 градусов по Цельсию.
Температура графического процессора, °CПриведем результаты разгона видеокарт. Во многих случаях итоговые значения зависят не только от качества и эффективности систем охлаждения, но и «удачности» экземпляра и определенного везения. Однако сравнить полученные результаты интересно.
Разгон графического процессора, МГцЧто касается производительности графических ускорителей GeForce GTX 1060 в игровых приложениях, то она уже неоднократно рассматривалась в материалах лаборатории. Приведу лишь несколько ссылок:
Видеокарта GeForce GTX 1060, позиционируемая в средний ценовой сегмент, показывает хорошую производительность за приемлемую стоимость. Но чтобы жизнь медом не казалась, разработчики лишили ее поддержки мультиграфических конфигураций SLI. Как следствие, установка нескольких моделей в единый тандем не приведет к желаемому росту быстродействия.
С другой стороны, новинка и без этого прекрасно себя чувствует в разрешении Full HD. А для обострения конкуренции компания Nvidia выпустила две модификации GeForce GTX 1060, оснащенные 3 Гбайт и 6 Гбайт видеопамяти. Причем различны и графические процессоры: с 1152 и 1280 ядрами соответственно.
В общем зачете каждая из рассмотренных моделей отличилась своими уникальными возможностями, которые придутся по душе пользователям. Здесь и версии для ITX-систем, и производительные решения, и полноценные монстры, не уступающие ускорителям старших поколений. Комфорт и быстродействие, минимализм и уступки: в одном модельном ряду нашлось место всем.
Благодаря этому выбор нереференсной версии GeForce GTX 1060 значительно упрощается, а основная сложность заключается лишь в доступности конкретной модели в конкретном месте. Тем не менее, при покупке не стоит забывать о возможностях системы охлаждения, оверклокерских способностях, нагреве важных зон устройства и гарантийном сроке, дабы чувствовать себя увереннее.
Благодарю за помощь в подготовке материала к публикации: donnerjack.
