Вступление

Ядро Polaris 11 для компании AMD стало своего рода палочкой-выручалочкой. Сначала на нем была выпущена видеокарта Radeon RX 460, впоследствии появилась версия для ноутбуков в виде Radeon RX 480M, еще его можно найти в новых MacBook Pro и профессиональных решениях Radeon Pro WX 4100. Но во всех сторонних случаях есть одна неувязка: конфигурация исполнительных устройств отличается от дискретной Radeon RX 460 в лучшую сторону.

Естественно, у энтузиастов возник вопрос о превращении урезанной версии Polaris 11 в полноценную, содержащую 1024 потоковых процессора. Помимо прибавки не забудьте о физическом размещении текстурных блоков, количество которых по идее должно увеличиться совместно с потоковыми процессорами. В идеале из комбинации 896:56:16 получилась бы 1024:64:16. И такой способ был найден! Изменения происходят на уровне BIOS, где исправлено всего несколько строк.

Но радоваться было рано, у разработчиков AMD давно зрел план по тотальному контролю. И вот буквально несколько недель тому назад появились новые драйверы, обещающие плюс несколько десятков процентов производительности, заодно в них встроили код сравнения контрольной суммы BIOS с референсными значениями. Из-за этого все переделанные видеокарты попали в зону риска. Но нет дыма без огня, план AMD провалился после того, как был обнаружен модуль слежения и сверки, а вслед за этим появилась хитрая последовательность, в результате которой обходится проверка.

Но опять же стоит поднять вопрос целесообразности погони за самой свежей версией драйверов AMD. Даже в лучшие времена без огорода разных версий API DirectX компания не всегда успевала лечить возникающие с драйверами проблемы. Сейчас же при наличии де-факто двух популярных операционных систем (Windows 7 и Windows 10), а также двух подверсий (32 bit и 64 bit) разработчикам приходится с удвоенными усилиями латать дырки. Прибавьте сюда не самые «прямые» игровые движки с гигабайтными патчами, выходящими через пару часов после анонса, и получите взрывной коктейль.

И все же атака умельцев удалась, на данный момент все Radeon RX 460 получили модифицированные версии BIOS, открывающие полную конфигурацию ядра Polaris 11. А чтобы подружить новые драйверы с видеокартой, приходится потратить на пять минут больше, нежели в случае простой установки на модель со штатной прошивкой.

Разблокировка Radeon RX 460

Сам процесс весьма прост:

• Скачиваете модифицированную библиотеку;
• Скачиваете утилиту Pixel Clock Patcher для подписки несертифицированного драйвера;
• Распаковываете драйвер AMD Crimson ReLive 16.12.1 и переходите во временную папку C:\AMD\Win10-64Bit-Radeon-Software-Crimson-ReLive-16.12.1-Dec7\Packages\Drivers\Display\WT6A_INF\B309333;
• Распаковываете модифицированную библиотеку в папку B309333, перезаписывая содержимое;
• Деинсталлируете текущие драйвера AMD без перезагрузки;
• Удерживая клавишу Shift, выбираете перезагрузку -> «Поиск и устранение неисправностей» –> «Дополнительные параметры» -> «Параметры загрузки» -> нажимаете перезагрузить;
• После перезагрузки увидите список выбора загрузки, надо выбрать «Отключить обязательную проверку подписи драйверов»;
• Устанавливаете драйверы из временной папки, но не перезагружаетесь;
• Запускаете atikmdag-patcher.exe из папки с Pixel Clock Patcher и подтверждаете обновление файла;
• В конце производите обычную перезагрузку;
• После всех манипуляций вы получаете модифицированные драйверы для одиночной видеокарты.

На последнем пункте стоит заострить внимание, поскольку в дальнейшем мы убедимся, что для работы в режиме CrossFire этого недостаточно. А пока перейдем непосредственно к тестированию.

Технические характеристики

Тестовый стенд и ПО

Конфигурация:

• Материнская плата: ASUS Maximus VIII Hero (Intel Z170, LGA 1151);
• Процессор: Intel Core i7-6700K 4500 МГц (100 МГц х45);
• Система охлаждения: система водяного охлаждения;
• Термоинтерфейс: Arctic Cooling МХ-2;
• Видеокарты:
• ASUS ROG Strix Radeon RX 460 OC;
• Sapphire Nitro Radeon RX 460 OC;
• Оперативная память: DDR4 G.Skill 3333 МГц, 2 x 4 Гбайта, 17-18-18-38-2T;
• Накопитель SSD: Corsair Force Series GT, 128 Гбайт;
• Блок питания: Corsair AX1500i Digital, 1500 Ватт.

Программное обеспечение:

• Операционная система: Microsoft Windows 10 x64;
• Версия драйверов: указана в начале раздела «Результаты тестов».

Игровые тесты

В части игр, где это возможно, использовались встроенные отрезки теста, при необходимости тестирование дополнялось результатами утилиты Fraps v3.5.99. Все тесты проходили в разрешении 1920 х 1080.

• 3DMark;
• Ashes of the Singularity;
• Battlefield 1;
• Battlefield 4;
• Deus Ex Mankind Divided;
• Fallout 4;
• Grand Theft Auto V;
• Hitman (2016);
• Rise of the Tomb Raider;
• Sniper Elite III;
• Star Wars Battlefront;
• Tom Clancy's The Division;
• Total War: Warhammer;
• The Witcher 3: Wild Hunt.

VSync при проведении тестов был отключен.

Детальные данные

Перед тем, как перейти к самостоятельной оценке производительности, обязательно проверьте видеокарту после модификации на достигнутые частоты и стабильность работы. Данный раздел раскроет вам несколько важных моментов. В нашем случае для проверки были взяты видеокарты ASUS ROG Strix Radeon RX 460 OC и Sapphire Nitro Radeon RX 460 OC. Обе построены на печатных платах собственной разработки, но наделены рекомендуемыми лимитами энергопотребления. Поэтому выводы по одной модели относятся и к другой. А мы начинаем проверять версию ASUS.

Для оценки поведения видеокарт в номинальном режиме обратимся к более чем часовому стресс-тесту 3DMark, параллельно соберем данные с графического ядра, а также значения частот памяти, энергопотребления и температур. Объединяем полученные данные в единые графики и видим, насколько точно соответствуют заводские характеристики реальным цифрам, и что происходит с важными показателями при разгоне.

Частота ядра.

Здесь у нас четыре режима работы видеокарты. Первый – без разгона, голубая линия, и как видно, частота держится на отметке 1256 МГц и лишь на доли секунды отклоняется с 1256 МГц до 1231 МГц. Второй – с разблокированными блоками, оранжевая линия, частота прыгает между 1256 МГц и 1208 МГц, что в среднем дает 1239 МГц. После разгона и увеличения максимального энергопотребления оба режима копируют друг друга с частотой 1325 МГц без малейших отклонений от этой линии.

Напрашивается единственный вывод, что разблокирование блоков ведет к росту энергопотребления, да такого, что видеокарта не вписывается в отведенный лимит TDP, установленный в BIOS.

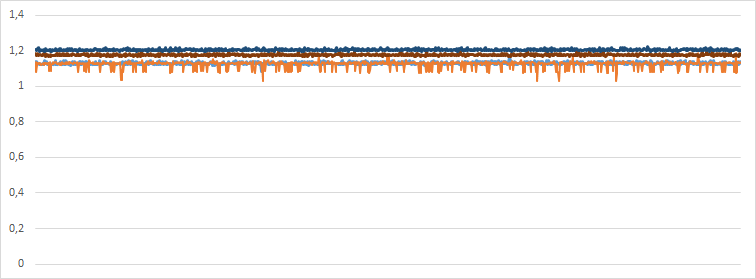

Напряжение vGPU.

Резкие и грубые перепады напряжения характерны для штатных настроек видеокарты, разблокирована она или нет, не важно. Но как только мы позволяем использовать лишние ватты, все приходит в норму, будь то 1.2 В или 1.25 В.

Графический процессор Polaris хорошо масштабируется при росте напряжения вплоть до 1.45 В, но лучше ограничиться 1.4 В. Мы не стали задавать такие высокие значения, у нас исследовательский интерес проверить, как работают встроенные защиты при разблокировке.

Температура GPU.

Температурный режим изменился не сильно из-за того, что энергопотребление хоть и выросло, но не настолько, чтобы перегреть радиатор. Разумеется, лишние пять градусов приходится растворять в воздухе за счет повышенных оборотов вентиляторов.

Обороты вентиляторов.

Но и здесь мы видим отличия лишь на начальных этапах теста. Итоговые обороты одинаковые, и за это отвечает алгоритм управления вентиляторами и настройки в BIOS. Темно-оранжевая линия – видеокарта разблокирована и разогнана, темно-синяя – просто разогнана.

Энергопотребление.

Для статистики: номинальное энергопотребление ASUS ROG Strix Radeon RX 460 OC составляет в среднем 81 Вт (максимальное – 110 Вт, минимальное – 49 Вт), с модификацией – в среднем 84 Вт (максимальное – 113 Вт, минимальное – 50 Вт). Очевидно, что показатели существенно не изменились, но не забывайте о меньшей средней частоте в разблокированном виде, поэтому переходим к разгону.

Видеокарта в разгоне потребляла в среднем 100 Вт (максимальное – 124 Вт, минимальное – 67 Вт), без модификации – в среднем 100 Вт (максимальное – 125 Вт, минимальное – 66 Вт). Другими словами, данные похожи и лежат в пределах погрешности.

Результаты тестов

Частоты видеокарт и версия драйверов

Приставка Unlock обозначает разблокированную видеокарту или видеокарты. Поскольку Radeon RX 460 поддерживает режим CrossFire, то мы решили сравнить и его.

Star Wars Battlefront

Версия – последняя на момент тестирования, с обновлениями Origin.
Настройки:

• Разрешение – 1920 х 1080;
• Качество графики – ультра;
• Качество текстур – ультра;
• Фильтрация текстур – ультра;
• Качество освещения – ультра;
• Качество теней – ультра;
• Качество эффектов – ультра;
• Качество постобработки – ультра;
• Качество сетки – ультра;
• Качество ландшафта – ультра;
• Почвенный покров – ультра;
• Сглаживание – FXAA;
• Преграждение окружающего света – ультра.

Battlefield 4

Версия – последняя на момент тестирования, с обновлениями Origin.
Настройки:

• Разрешение – 1920 х 1080;
• Поле зрения – 55 (Hor+70);
• Поле зрения (открытый прицел) – включено;
• Поле зрения техники – 55 (Hor+70);
• Уровень размытия в движении – 0%;
• Фокусирование оружия – включено;
• Разрешение – 100%;
• Качество графики – ультра;
• Качество текстур – ультра;
• Фильтрация текстур – ультра;
• Качество эффектов – ультра;
• Качество постобработки – ультра;
• Качество сетки – ультра;
• Качество освещения – ультра;
• Качество рельефа – ультра;
• Отложенное сглаживание – MSAA 4x;
• Обработка сглаживания – высокая;
• Глобальное затенение – HBAO.

The Witcher 3: Wild Hunt

Настройки:

• Разрешение – 1920 х 1080;
• Размытие при движении – включено;
• Размытие – включено;
• Сглаживание – включено;
• Свечение – включено;
• Повышенная четкость – высокая;
• Рассеянное затемнение – SSAO;
• Глубина кадра – включено;
• Хроматическая аберрация – включено;
• Виньетирование – включено;
• Световые шахты – включено;
• Кадров в секунду – без ограничений;
• Nvidia HairWorks – включено;
• Nvidia HairWorks АА – 4;
• Число персонажей на экране – запредельное;
• Качество теней – запредельное;
• Качество рельефа – запредельное;
• Качество воды – запредельное;
• Количество травы – запредельное;
• Качество текстур – запредельное;
• Дальность видимости растительности – запредельная;
• Качество детализации – запредельное.

Sniper Elite III

Настройки:

• Разрешение – 1920 х 1080;
• Детализация текстур – ультра;
• Детализация теней – ультра;
• Степень сглаживания – высокая;
• Дистанция прорисовки – ультра;
• Анизотропная фильтрация – 16;
• Суперсэмплирование – выкл;
• Размытие изображение – да;
• Затенение среды – да;
• Тесселяция – да;
• Поля затемнения – да.

Fallout 4

Настройки:

• Разрешение – 1920 х 1080;
• Сглаживание – ТАА;
• Анизотропная фильтрация – 16;
• Детализация – ультра.

Hitman (2016)

Настройки:

• Разрешение – 1920 х 1080;
• Версия – Dx12;
• Суперсэмплинг – 1;
• Уровень детализации – ультра;
• Сглаживание – SMAA;
• Качество текстур – высокое;
• Фильтрация текстур – анизотропная 16;
• SSAO – включено;
• Качество теней – ультра;
• Разрешение теней – высокое.

Ashes of the Singularity

Настройки:

• Разрешение – 1920 х 1080;
• Версия – Dx11;
• Профиль качества – Crazy;
• MSAA – 2x;
• Качество освещения – высокое;
• Качество бликов – высокое;
• Качество поверхности – высокое;
• Качество теней – высокое;
• Качество затенения – высокое;
• Качество текстур – высокое;
• Качество затенения поверхности – высокое.

Grand Theft Auto V

Настройки:

• Разрешение – 1920 х 1080;
• Длинные тени – выключены;
• Тени высокого разрешения – выключены;
• Подгрузка более детализированных текстур во время полета – выключено;
• Увеличенное расстояние подгрузки более детализированных объектов – минимальное;
• Масштаб разрешения изображения – выключено;
• Сглаживание FXAA – выключено;
• Сглаживание MSAA – 4x;
• Население города – максимум;
• Разновидность населения – максимум;
• Фокусировочная шкала – максимум;
• Качество текстур – очень высокое;
• Качество шейдеров – очень высокое;
• Качество теней – очень высокое;
• Качество отражений – очень высокое;
• MSAA для отражений – 4x;
• Качество воды – очень высокое;
• Качество частиц – очень высокое;
• Качество травы – очень высокое;
• Мягкие тени – максимально мягко;
• Настройка спецэффектов – очень высокая;
• Анизотропная фильтрация – 16Х;
• Затенение АО – высокое;
• Тесселяция – очень высокая.

Tom Clancy's The Division

Настройки:

• Разрешение – 1920 х 1080;
• Версия – Dx12;
• Качество графики – высокое;
• Качество теней – высокое;
• Разрешение теней – высокое;
• Spot shadow count – высокое;
• Spot shadow resolution – высокое;
• Contact shadows – все высоко;
• Post FX AA – выключено;
• Temporal AA – суперсэмплинг;
• Разрешение – 100%;
• Резкость кадра – 70%;
• Качество деталей – ультра;
• Эффект реально падающего снега – включено;
• Объемный туман – ультра;
• Качество отражений – среднее;
• Локальные отражения – очень высоко;
• Sub-surface scattering – включено;
• Анизотропная фильтрация – 16х;
• Parallax mapping – высоко;
• Ambient occlusion – очень высоко;
• Глубина построения кадра – высокая;
• Деталировка объектов – 60%;
• Дальность прорисовки – 100%;
• Хроматические аберрации – включено;
• Нейтральное освещение – выключено;
• Блики линз – включено;
• Виньетка – включена.

Rise of the Tomb Raider

Настройки:

• Разрешение – 1920 х 1080;
• Версия – Dx12;
• Сглаживание – FXAA;
• Предустановка – очень высокая;
• Качество текстур – очень высокое;
• Анизотропная фильтрация – 16х;
• Качество теней – высокое;
• Мягкие тени от солнца – высокие;
• Глубина резкости – очень высокая;
• Детализация – очень высокая;
• Динамическая листва – высокая;
• HBAO+;
• PureHair – включено;
• Качество отражения света – обычный;
• Размытие по краям экрана;
• Размытие при движении;
• Bloom-эффект;
• Тесселяция;
• Отражения пространства экрана;
• Блики объектива;
• Эффект экрана;
• Зернистое изображение.

3DMark

Настройки:

• Предустановки – Fire Strike Ultra, Fire Strike Extreme, Fire Strike.

Deus Ex Mankind Divided

Настройки:

• Разрешение – 1920 х 1080;
• Версия – Dx12;
• Сглаживание – MSAA 2x;
• Предустановка – очень высокая.

Total War: Warhammer

Настройки:

• Разрешение – 1920 х 1080;
• Версия – Dx12;
• Сглаживание – FXAA;
• Предустановка – максимальная.

Battlefield 1

Настройки:

• Разрешение – 1920 х 1080;
• Версия – Dx12;
• Предустановка – ультра.

Подведение итогов

Графики и цифры – это одно, но по-настоящему начинаешь понимать картину только после некоторых скриншотов, демонстрирующих отдельные недочеты в драйверах AMD.

Не уверен, что стоит перекладывать вину исключительно на саму компанию, к данному «празднику» причастны и разработчики EA. Но запустить тест этого издателя – тот еще квест. И новейшие обновления AMD не решают проблему вылета.

Или другая, не менее известная игра, часто используемая в тестах, хотя и здесь есть над чем поработать. Чтобы задействовать режим Crossfire, нужно выбрать в настройках API DirectX 12, но как только устанавливаешь режим DirectX 12, игра вылетает при загрузке. Из-за этого пришлось отказаться от него и тестировать в DirectX 11, при этом сами драйверы AMD не содержат профилей Crossfire для последнего – такой вот замкнутый круг.

Проблемы Crossfire со штатной прошивкой BIOS наблюдаются в следующих играх: Hitman (2016), Ashes of the Singularity, Total War: Warhammer и Battlefield 1. Все эти игры более-менее свежие и постоянно получают обновления от издателей. Посчитаем количество используемых для теста игр – таких приложений тринадцать, и в четырех Crossfire отказался работать без правок реестра, поиска дополнительных профилей, так бы и произошло у обыкновенного пользователя, решившего купить пару Radeon RX 460 и установить их в систему с Windows 10 x64.

Но хуже другое, при отсутствии персональных профилей для разблокированных видеокарт чудеса не заканчиваются! Странные данные мы получили в Star Wars Battlefront, Battlefield 4, The Witcher 3: Wild Hunt, Fallout 4 и Tom Clancy's The Division – в пяти играх из тринадцати. Иными словами, из 2048 потоковых процессоров двух Radeon RX 460 работала лишь часть, что возвращает нас к единственному выводу – без сторонних профилей для этих игр в Crossfire из разблокированных видеокарт попросту нет смысла.

С другой стороны, если вы уже купили Radeon RX 460, то разблокировка вкупе с разгоном дает видеокарте дополнительные очки (или 14% производительности относительно заводского разгона в 1250 МГц). Будь вместо моделей ASUS и Sapphire версия референсного дизайна, можно было бы рассчитывать на прирост производительности 15-20%. И все же как ни старайся, а превратить Radeon RX 460 в полноценного конкурента GeForce GTX 1050 не вышло, несмотря на все наши усилия.

Итоги
