Компания Advanced Micro Devices на сегодняшний день находится в роли догоняющей сразу по двум направлениям – центральным и графическим процессорам, хотя, как говорится, «за двумя зайцами погонишься»… Однако она не только не сдается, но и продолжает в сложных условиях наращивать производство и анонсировать новые продукты.
Летом 2016 года состоялся долгожданный выход графических процессоров AMD Polaris 10/11, ставших первой ступенькой компании при переходе на техпроцесс 14 нм и новые возможности. Модели Radeon RX 460, RX 470 и RX 480, построенные на их базе, стали основной движущей силой производителя в нижнем и среднем ценовом сегменте, однако в топ-классе инициатива снова была перехвачена калифорнийской компанией Nvidia.
Остается лишь ждать первого квартала следующего года и долгожданного анонса старших графических решений AMD. Тем временем рынок начал насыщаться видеокартами, основанными на GPU Polaris 10.
Компания Gigabyte не нуждается в представлении – она известна во всем мире как один из разработчиков компьютерной техники, входящих в лидирующую тройку производителей материнских плат и видеокарт. Два года назад была представлена фирменная линейка G1 Gaming, объединившая модели различных категорий, что позволило пользователям собирать конфигурации на базе одной серии, сочетающейся по дизайну и функциональности.
Благодаря нашему партнеру – компании Регард, мы рассмотрим одну из новинок рынка. Разработчики наделили Gigabyte Radeon RX 480 G1 Gaming 4 Гбайт видеопамяти, что в существующих реалиях выглядит обнадеживающе и позволяет сэкономить несколько тысяч рублей при покупке. А для геймеров, не приемлющих компромисса, выпущена топовая версия, несущая на борту 8 Гбайт памяти.
Судя по характеристикам, видеокарта Gigabyte обладает хорошим балансом между уровнем шума и нагревом, а также определенными возможностями для дальнейшей тонкой настройки, подсветкой RGB, заводским разгоном и расширенной трехлетней гарантией. Выглядит интересно, стоит же рассмотреть ее подробнее.
Полное название: Gigabyte Radeon RX 480 G1 Gaming 4G, код производителя: GV-RX480G1 Gaming-4GD.
Герой обзора поставляется в небольшой упаковке с глянцевым покрытием и черной полиграфией. На коробке приведено скромное изображение фирменного кибернетического глаза, наименования производителя, линейки и серии, а также россыпь логотипов.
Благодаря последним мы можем узнать, что новинка оснащена объемом видеопамяти 4 Гбайт, получила оригинальную систему охлаждения WindForce вместе с заводским разгоном и подсветкой RGB Spectrum.
В отличие от популярных теле- и поп-звезд, инженеры не скрывают детальные характеристики и конструктивные особенности Gigabyte Radeon RX 480 G1 Gaming 4G.
Новинка получила два вентилятора диаметром 90 мм с измененной крыльчаткой, радиатор с тремя тепловыми трубками и прямым контактом, «бэкплейт» на задней стороне печатной платы. Компания заявляет об использовании технологии отбора GPU Gauntlet, предполагающей применение лучших графических процессоров в своих видеокартах, и фирменной подсветки.
В нижней секции упаковки можно найти схематичное изображение панели видеовыходов и минимальные системные требования. Блок питания должен обладать мощностью не менее 500 Вт и снабжаться одним восьмиконтактным коннектором.
Под хрупкой и яркой упаковкой скрывается коробка из плотного картона с наименованием линейки G1 Gaming.
И без того не маленькая коробка оказывается наполовину занята мягким материалом, уберегающим видеокарту от повреждений во время транспортировки. Дополнительно она помещена в антистатический пакет, а все разъемы и коннекторы закрыты черными заглушками.
Не стоит удивляться, что комплекту поставки негде разместиться: он мал и включает всего пару пунктов. Диск с драйверами и руководство пользователя – все, что может найти пользователь после покупки данной видеокарты.
В дизайне Gigabyte Radeon RX 480 G1 Gaming 4G преобладает насыщенный черный цвет, подчеркивающий внешний вид несколькими оранжевыми полосами. Новинка выполнена в компактном форм-факторе и выделяется из целого семейства моделей, оснащаемых тремя вентиляторами, что мы столь привыкли видеть на видеокартах Gigabyte.
В данном случае применена оригинальная система охлаждения WindForce с двумя вентиляторами типоразмера 90 мм, на роторы которых нанесен бренд производителя. Пластиковый кожух получил множественные геометрические изломы для придания модели устремленности вдаль в качестве напоминания о ее классе.
На обратной стороне мы видим монолитную опорную пластину. «Бэкплейт» лишен прорезей, что затруднит выход горячего воздуха от печатной платы и повысит ее нагрев. Фотография ниже позволяет оценить размеры системы охлаждения, выступающей за края PCB.
Боковая вставка со стороны разъема питания получила настраиваемую подсветку RGB, которая в режиме по умолчанию переливается различными цветами.
Отдельно стоит отметить зону с надписью «Fan Stop», из наименования которой следует, что без нагрузки вентиляторы останавливаются, и сигналом об этом послужит данная индикация.
Задняя панель повторяет эталонный вариант AMD Radeon RX 480 – один HDMI 2.0b и три DisplayPort 1.4. Кроме того, разработчики добавили так не хватающий многим пользователям видеовыход DVI-D, но подключить аналоговый монитор даже через переходник не удастся: все интерфейсы переведены на цифровую часть.
Несмотря на продольное расположение ребер радиатора и выход горячего воздуха через заднюю панель, на ней присутствует лишь малое количество прорезей.
Поддерживаются следующие разрешения:
Дополнительное питание реализовано с помощью одного восьмиконтактного разъема, который вместе со слотом PCI-Express обеспечивает Gigabyte Radeon RX 480 G1 Gaming 4G до 225 Вт энергии. Это не только снимает ограничение на дальнейший разгон, но и приводит к исчезновению опасений из-за возможного повреждения материнской платы. Впрочем, последнее актуально для владельцев референсных версий, при использовании которых потребление росло с разгоном, а возможностей для его покрытия не было.
Для удобства пользования разработчики развернули коннектор защелкой вверх, а в опорной пластине и печатной плате сделали соответствующие вырезы.
Стоит сказать несколько слов и о размерах новинки. Они достаточно демократичны: ее длина составляет всего 233 мм, что является скромным значением среди «нереференсов», а ширина достигает 116 мм. В системном блоке видеокарта перекроет два слота расширения.
Видимо, за счет небольших габаритов модели компания Gigabyte хочет дополнительно уверить нас в невысоком потреблении.
Система охлаждения WindForce на видеокарте Gigabyte Radeon RX 480 G1 Gaming 4G построена по классическому принципу, каких-либо сюрпризов здесь нет.
Для снятия кулера необходимо открутить четыре винтика в области графического процессора и два в зоне VRM. От кожуха тянутся три проводка от вентиляторов и зон подсветок.
В основании применена технология прямого контакта, когда GPU контактирует непосредственно с тепловыми трубками. Впрочем, из-за пластины провести тест ровности с помощью металлической линейки невозможно. Само основание обработано хорошо, тепловые трубки слегка выступают и практически полностью покрывают графический процессор.
За отвод тепла от микросхем видеопамяти отвечает прикрученная металлическая пластина. С ними она взаимодействует через хрупкие термопрокладки серого цвета толщиной 0.5 мм.
Охлаждение подсистемы питания vGPU организовано схожим образом, за исключением того, что термоинтерфейс и пластина заметно прибавили в толщине. Прижим равномерный, во время тестирования перегрева силовой части отмечено не было: более точные результаты замеров приведены в разделе «Исследование потенциала системы охлаждения».
Охладитель представляет собой односекционный радиатор простой формы, набранный 37 алюминиевыми никелированными пластинами. Они пронизаны тремя тепловыми трубками диаметром 6 мм каждая. Соединения тщательно пропаяны.
Толщина ребер в центральной части составляет в среднем 15-16 мм.
Вместе с пластиковым кожухом снимается пара вентиляторов. Под его корпусом проходит кабель-менеджмент без особых ухищрений. Здесь же демонстрируются зоны подсветок: каждая из них получила независимое управление и питание.
За активное охлаждение отвечают два вентилятора с диаметром крыльчатки 87 мм производства Power Logic. Перед нами модель PLD09210S12HH с характеристиками 0.4 А и 12 В. Скорость вращения составляет 0-3400 об/мин.
Устройства остаются очень тихими до 1400 об/мин и тихими – до 1800 об/мин. Хороший показатель по соотношению оборотов и издаваемого шума.
Последним элементом в системе охлаждения является «бэкплейт». Он не только защищает видеокарту от прогиба, но и отводит тепло от зоны VRM через толстую термопрокладку. Однако из-за отсутствия прорезей в пластине горячему воздуху сложнее покидать образовавшуюся нишу и процесс конвекции замедляется.
Gigabyte Radeon RX 480 G1 Gaming 4G построена на оригинальной печатной плате черного цвета с глянцевым отливом. Используется один из видов расположения ключевых элементов, при котором подсистема питания смещена к интерфейсной панели. Видеокарта поддерживает технологию CrossFireX и позволяет установить до четырех графических ускорителей в единый тандем.
На обратной стороне применена плотная компоновка SMD-элементов.
Подсистема питания построена по усиленной схеме «6+2», где шесть фаз отводится на графический процессор и две – на видеопамять.
В качестве ШИМ-контроллера используется микросхема IR 3567B, поддерживающая протокол I2C и большое число энергосберегающих функций.
Сердцем героя обзора стал графический процессор Ellesmere (Polaris 10), произведенный по 14 нм техпроцессу на 34-й неделе 2016 года. Он включает 2304 шейдера, 32 блока растеризации и 144 текстурных блока.
Видеокарта оснащается четырьмя гигабайтами видеопамяти, которые набраны восемью микросхемами производства SKhynix с маркировкой H5GC4H24AJR.
Тактовая частота микросхем памяти составляет 1500 МГц, однако они разогнаны производителем до 1750 МГц (эффективная частота – 7000 МГц).
Тестирование видеокарты Gigabyte Radeon RX 480 G1 Gaming 4G проходило в составе следующей конфигурации:
Программное обеспечение
Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner v4.3.0.
Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor 3.5.2.1 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакетов 3DMark 2013.
Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовался Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080) и 3DMark 2013 Fire Strike.
Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница условного комфорта – 37 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию.
Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 MAX.
Как уже упоминалось, Gigabyte Radeon RX 480 G1 Gaming получила не только альтернативную систему охлаждения и оригинальную печатную плату, но и заводской разгон. Частота графического ядра была повышена с 1120 МГц до 1144 МГц, в режиме Boost – с 1266 МГц до 1290 МГц при напряжении 1.175 В. Значение ASIC – 75.9%.
При бездействии вентиляторы останавливаются, ключевым значением для их старта является отметка 48°C. В таком режиме были получены следующие результаты:
Стоит отметить, что старт вертушек происходит плавно и без резких завываний.
На момент написания материала и начала тестов на видеокарте Gigabyte Radeon RX 480 G1 Gaming был прошит BIOS версии F3. Все настройки выставлялись по умолчанию, показатель Power Limit устанавливался в положение 0%, чтобы продемонстрировать все возможности модели «из коробки».
Новинка показала интересные результаты. К окончанию теста Heaven Benchmark 4.0 вентиляторы едва раскрутились до 1340 об/мин, делая видеокарту очень тихой. Температура графического процессора достигла 80°C, частота динамически прыгала в диапазоне 1252-1290 МГц. Сдерживающим фактором оказалось невысокое зашитое значение TDP, к которому мы еще вернемся. Температура подсистемы питания достигла приемлемых 85°C.
На очереди пятнадцать прогонов 3DMark Fire Strike в «тесте устойчивости», которые, как показала практика, оказались превосходной нагрузкой для видеокарт.
По их итогам были получены 81°C при 1720 об/мин и частоте 1204-1256 МГц.
Продемонстрируем результаты популярных бенчмарков и игр.
3DMark Fire Strike.
3DMark Fire Strike Extreme.
3DMark Fire Strike Ultra.
Crysis 3 – уровень «Добро пожаловать в джунгли».
Ведьмак 3: Дикая охота – уровень «Первые ростки зла».
Модели компании AMD привлекают энтузиастов благодаря возможности гибкой правки параметров BIOS, за счет которой можно настроить видеокарту под свои требования. В большинстве своем они заключаются в оптимизации уровня шума, нагрева и уменьшении снижения тактовых частот во время троттлинга из-за температуры или энергопотребления. Этим-то мы и займемся.

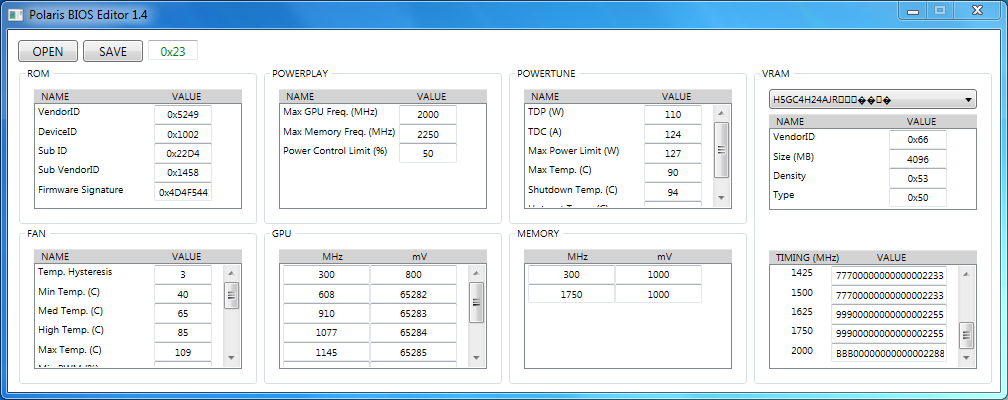

На момент написания материала была доступна утилита Polaris BIOS Editor версии 1.4. Сразу отмечаем невысокое значение Max Power Limit в 127 Вт, которое Gigabyte Radeon RX 480 G1 Gaming удерживает во всех играх и бенчмарках. Очень неоднозначный показатель для видеокарты с качественной подсистемой питания и восьмиконтактным коннектором. Остальные параметры ничем интересным не выделялись.

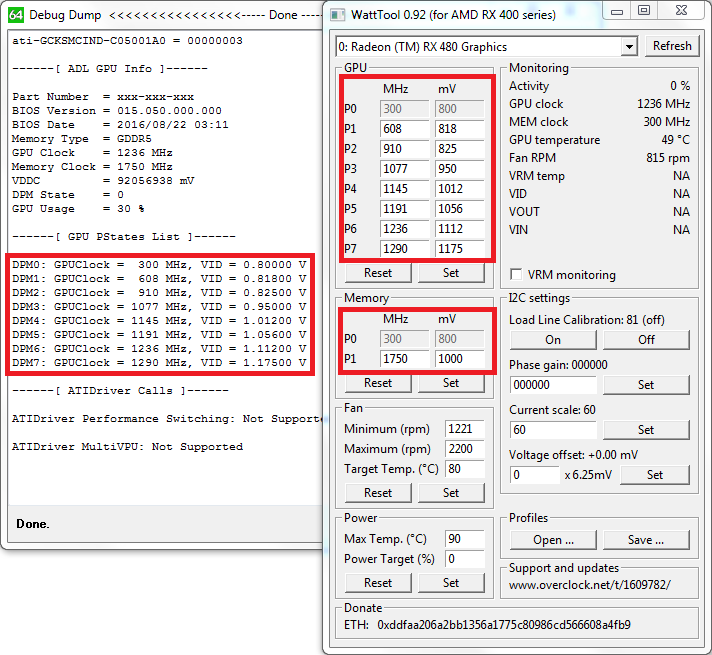

Утилиты AIDA64 и WattTool раскроют нам значения напряжений, зашитых в восемь показателей DPM. Для максимального значения частоты ядра 1290 МГц разработчики установили 1.175 В, что сказалось на возросшем потреблении.

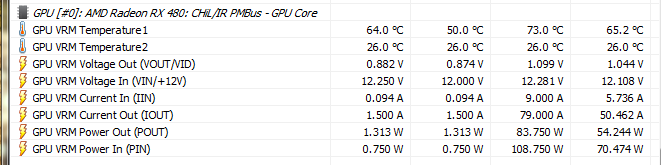

Опытным путем было установлено, что оно для Gigabyte Radeon RX 480 G1 Gaming в таком случае составило 155-160 Вт. И это не удивительно с учетом того факта, что пороговое значение 127 Вт достигалось быстро, после чего видеокарта начинала сбрасывать частоту.
Посмотрим на результаты разгона модели Gigabyte в нашей лаборатории. При Power Limit +50% все сразу встало на свои места, и видеокарта начала жить другой жизнью: линия частоты ядра выглядела в виде прямой, производительность повысилась.
При напряжении +100 мВ удалось добиться частоты ядра 1370 МГц и частоты памяти 1950 МГц. Не будем забывать, что видеопамять разогнана с 1500 МГц до 1750 МГц самими разработчиками, так что данные микросхемы обладают отличным потенциалом.

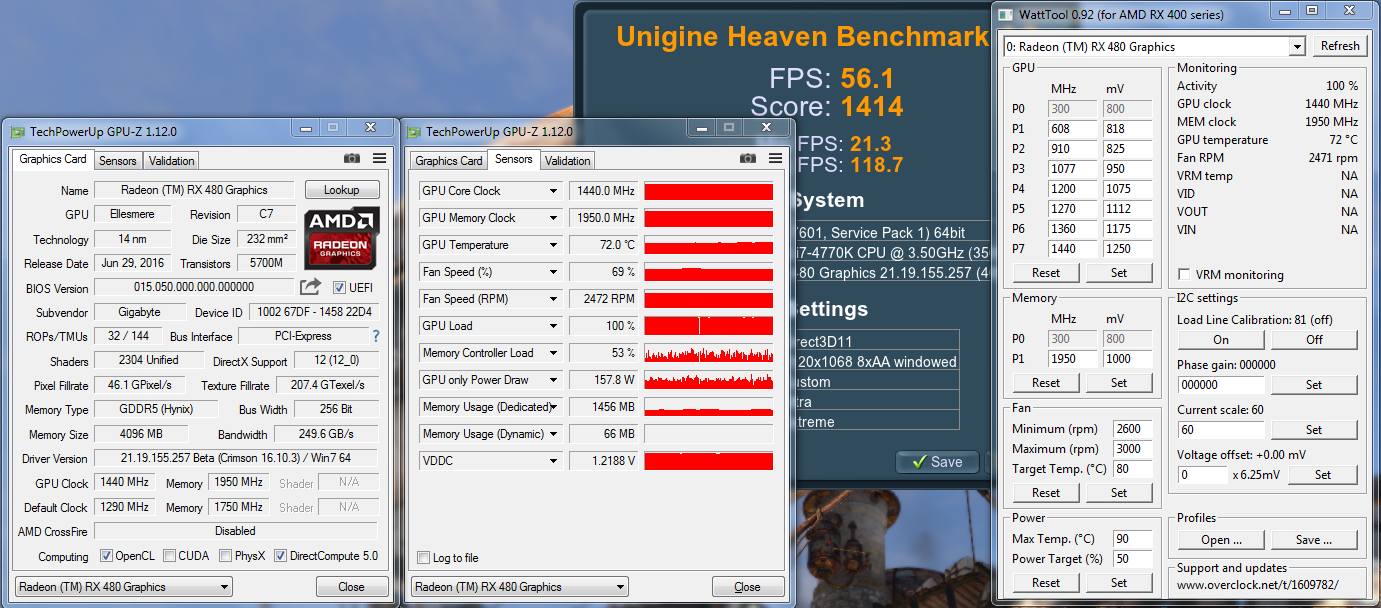

Для преодоления планки напряжения 1.2 В воспользуемся программой WattTool. Максимальным результатом можно считать 1440 МГц и 1950 МГц по ядру и памяти соответственно.
Итоговый частотный потенциал Gigabyte Radeon RX 480 G1 Gaming оставил приятное впечатление. Но теперь я буду включать в материал и обратный процесс – downvolting или понижение напряжения для снижения энергопотребления и улучшения температурного режима видеокарты.
Данный экземпляр смог стабильно работать при 1.112 В, что снизило потребление с 155-160 Вт до 137-140 Вт. Это не исключило троттлинг полностью, но позволило графическому ядру функционировать на частотах 1268-1285 МГц.

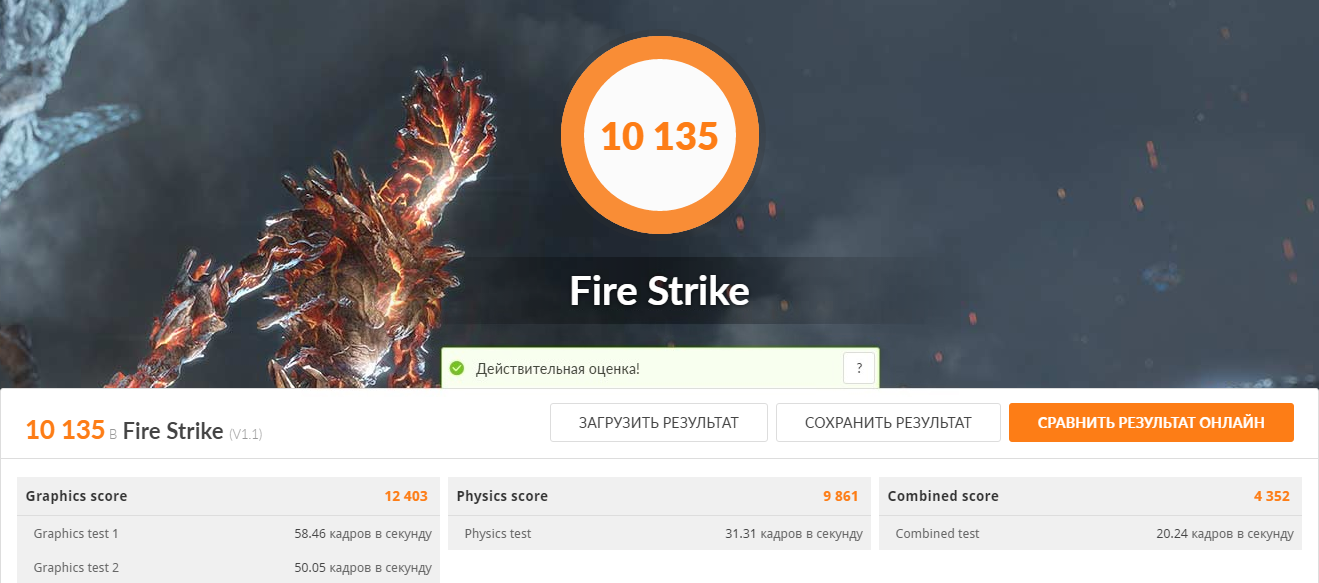

Производительность в 3DMark Fire Strike по Graphics Score поднялась на 100 очков.
Дополнительный сюрприз поджидал после посещения официального сайта и обнаружения в разделе «Загрузки» новой прошивки BIOS версии F4. Основное изменение скрывалось за понятной надписью – «Improve the Fan Performance». Разработчики повысили скорость вращения крыльчаток вентиляторов для уменьшения нагрева.
После скачивания архива нам доступна прошивка из-под DOS или в среде Windows. При наличии опыта и запасной видеокарты можно пробовать второй способ. Весь процесс занял менее одной минуты.

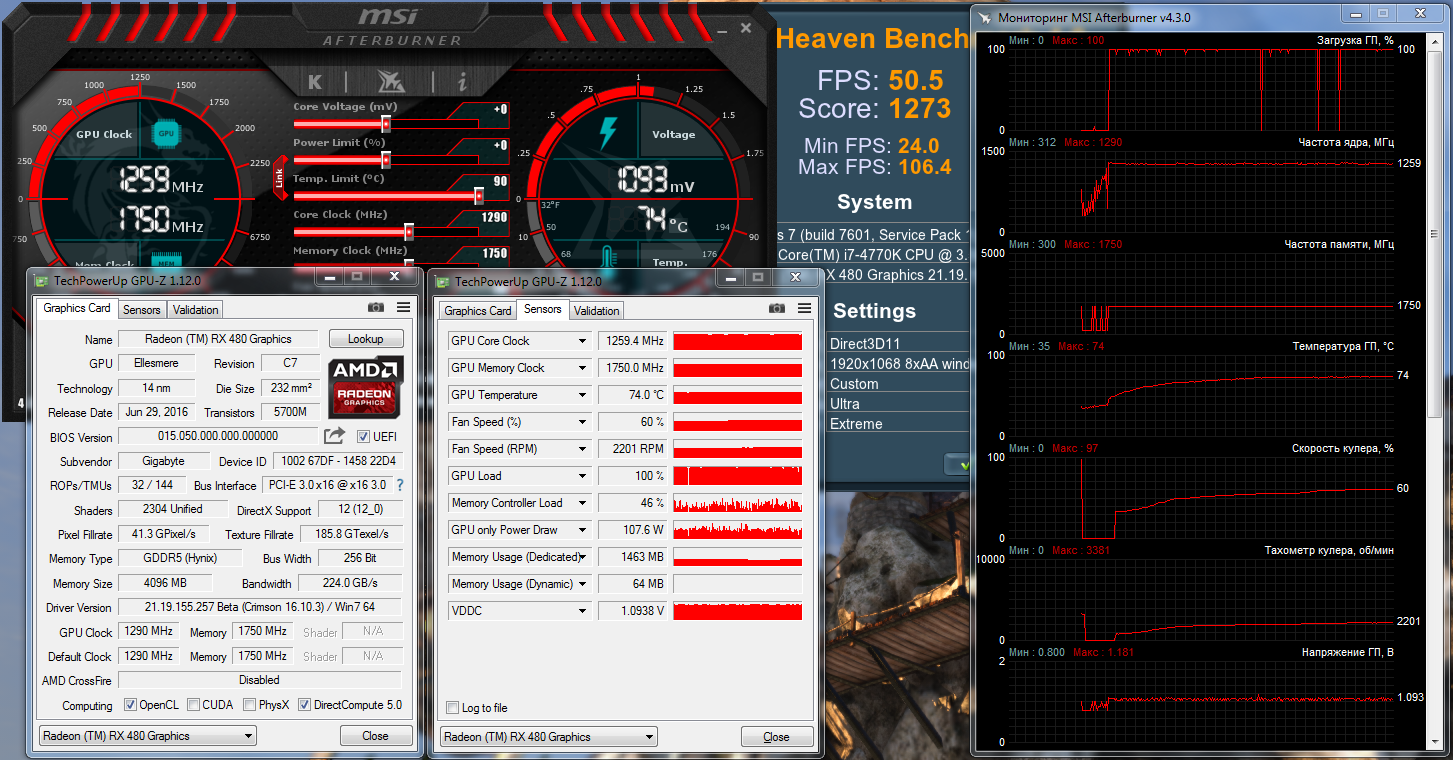

Налицо явные изменения: теперь вместо 80°C, 1400 об/мин и тихой видеокарты мы получаем 74°C, 2200 об/мин и видеокарту, которую уже отчетливо слышно на общем фоне работающего ПК.
При этом уровень шума средний, комфортный для продолжительной работы, но к хорошему быстро привыкаешь, и хочется все вернуть назад. Почему не усредненное значение, скажем, 1800 об/мин? Загадка

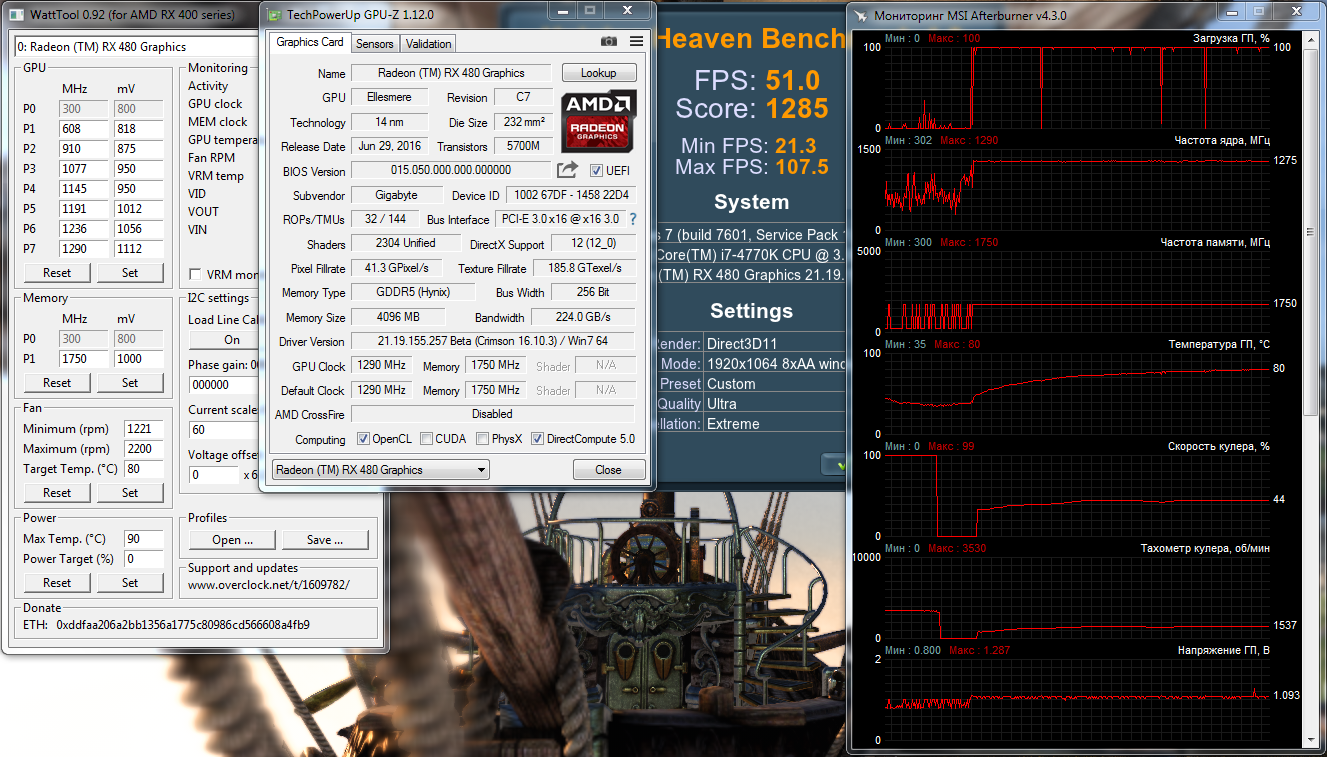

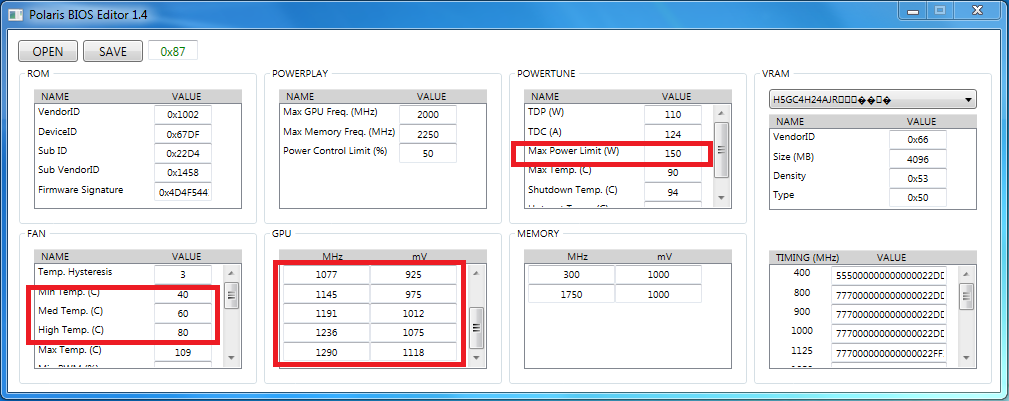

Теперь оценим результаты личных трудов по настройке Gigabyte Radeon RX 480 G1 Gaming с помощью параметров в BIOS. За основу взята та же версия F4.
Была изменена кривая скорости вращения крыльчаток, прошиты собственные значения напряжений и главное – тепловой пакет на отметке 150 Вт!
Наконец-то видеокарта потребляет сколько ей надо (~135-140 Вт) при частоте ядра всегда 1290 МГц и температурах GPU и VRM соответственно 75°C и 79°C. Можно сделать замечание, что обороты вентиляторов не изменились, так и произошло, однако в играх и в закрытом ПК видеокарту едва слышно.
Общие вопросы вида «как можно не слышать вентиляторы при 2200 об/мин», получают равносильный ответ – все зависит от конкретной модели вертушек. Бывают видеокарты, которые жужжат уже при 1500 об/мин или остаются негромкими при 2200 об/мин.

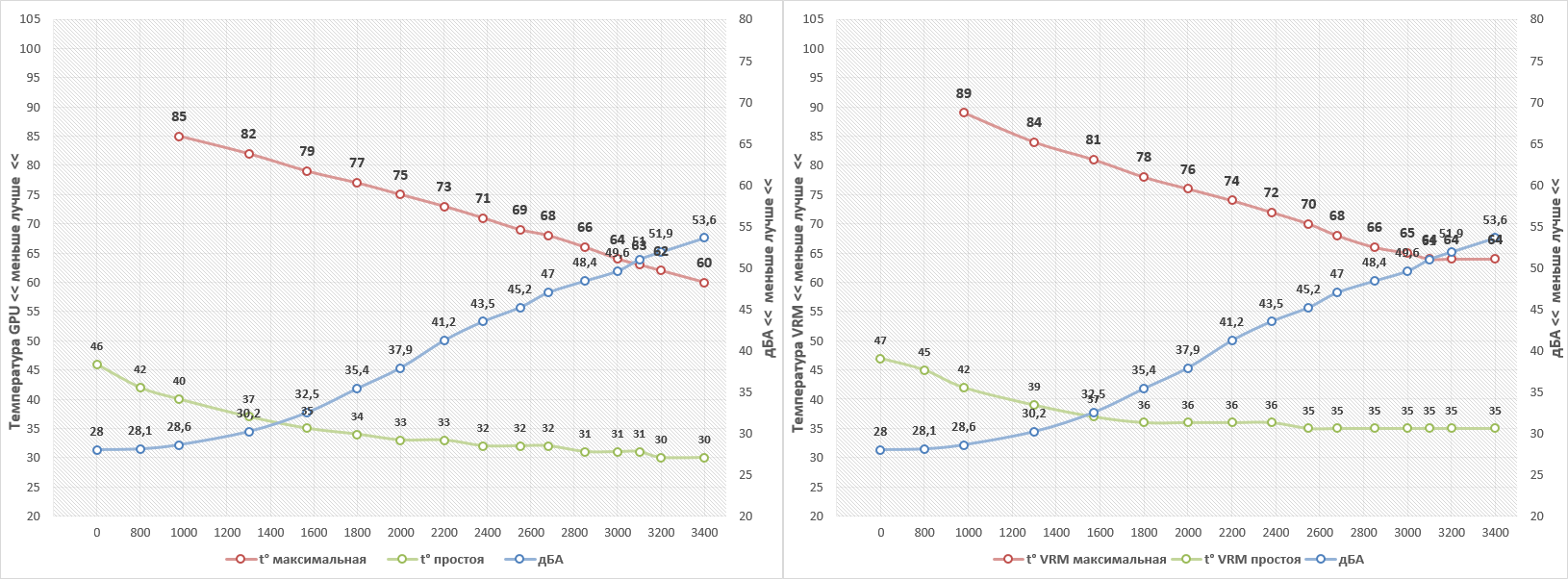

Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения. Данная видеокарта снабжена датчиком в области цепей питания графического процессора VRM1, показания которого снимались программой HWiNFO64. Датчик VRM2 отвечает за температуру подсистемы питания видеопамяти, однако на множестве моделей Radeon RX 470/ RX 480 он деактивирован. Дополнительные замеры проводились с помощью пирометра.
Результаты исследования потенциала системы охлаждения.
Система охлаждения WindForce в данном случае получилась достаточно оптимизированной. Есть возможность сделать ее и тише, и холоднее. Жаль, что определенного баланса нет в самом микропрограммном обеспечении: горячая при использовании старой версии BIOS, чуть шумная с новой. Несмотря на то, что дискомфорта не возникает и все в допустимых рамках, все же хочется идеальную Radeon RX 480
График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.
Энергопотребление системы, ВтЭнергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в Heaven BenchMark 4.0 проводилось при следующих настройках – quality: ultra, tessellation: extreme, AA8x, 1920 х 1080; MSI Kombustor – 2xMSAA, 1920 x 1080.
Видеокарта Gigabyte оставила хорошее впечатление за счет использования нереференсной печатной платы и производительной системы охлаждения. Новинка зарекомендовала себя как удачная модификация Radeon RX 480, которая получила усиленную подсистему питания, заводской разгон, дополнительное питание в виде восьмиконтактного разъема, расширенный набор интерфейсов и трехлетнюю гарантию.
Отдельно отметим оригинальный кулер WindForce, достойно справляющийся с охлаждением видеокарты. Незначительные упрощения коснулись микропрограммного обеспечения, в котором тепловой пакет был занижен до 127 Вт с целью сделать новинку энергоэффективной, а кривая скорости оборотов вентиляторов осталась проработанной не полностью. Однако это все мелочи и незначительные придирки на фоне остальных моделей из линейки Radeon RX 480, которые по возможности мы рассмотрим в дальнейшем.
Финальный вывод будет прост – Gigabyte Radeon RX 480 G1 Gaming 4G станет неплохим выбором для сборки игровой системы, ориентированной на разрешение Full HD, где 4 Гбайт видеопамяти на сегодняшний день являются оптимальным решением.
