Перед вами первый материал из серии обзоров, посвященных компонентам СЖО. Как уже было обещано, в основном мы будем рассматривать радиаторы и водоблоки CPU с ведением общей сравнительной таблицы. Кроме того, вполне вероятно, что мне удастся реализовать задумку теста водоблоков полного покрытия для видеокарт и некоторых комбо-резервуаров с топом под помпу.
Сразу скажу огромное спасибо моим единомышленникам и хорошим друзьям, которые по мере своих возможностей подкидывают для тестов интересное «железо». На мое счастье, сложилось так, что я и мои товарищи – поклонники разных брендов, что предоставляет возможность сделать с минимальными затратами по-своему уникальный материал, осилить который одному было бы нереально. И есть надежда на то, что энтузиазм мой и моих друзей не иссякнет еще долго, все-таки дело это дорогостоящее и требующее больших затрат времени.
А вообще, это был долгий, тревожный и затратный путь, со всеми этими пересылками и беготней, но у меня (у нас!) получилось. Еще раз спасибо за поддержку моим камрадам, которых становится все больше, несмотря на сложное время; их активность порой даже вдохновляет меня.
Но вернемся к теме материала. Его участниками стали три радиатора 360 мм средней толщины, выпущенные Aquacomputer, Bitspower и EKWB. Для первого раза было решено ограничиться всего тремя моделями, поскольку идет отработка новой тестовой методики с новым оборудованием, о котором рассказано в соответствующем разделе.
Весовые категории
Перед тем как перейти к рассмотрению участников, стоит немного рассказать о «весовых категориях», на которые будут делиться радиаторы. Помимо всего прочего, это позволит составить представление, как отбирались оппоненты.
В данном случае я буду отталкиваться от размеров корпуса теплорассеивателя, что напрямую влияет на совместимость с системными блоками. Толщина рабочего тела и строение радиатора в данном случае признаки уже вторичные.
Стоит указать и основные технические особенности каждой весовой категории. Правда, они уже больше относятся к производительности радиаторов с упором на рабочее тело. Ведь в большинстве случаев описанное ниже стало закономерностью, хотя бывают исключения из правил. И нужно понять, что тут не учитывается типоразмер радиатора.
Здесь стоит помнить, что увеличение толщины рабочего тела увеличивает и площадь рассеивания. И очень часто бывает так, что один толстый радиатор эффективнее двух тонких моделей.
Теперь что касается скорости работы помпы и вентиляторов. Со вторыми все просто, чем выше обороты, тем эффективнее отводится тепло от радиатора. А вот скорость работы помпы в каком-то смысле не так важна, главное, чтобы жидкость двигалась (даже при слабом потоке результат будет лучше, чем с воздухом). Но это не значит, что нужно снижать скорость помпы до минимума, ведь чем она больше, тем эффективность лучше.
Итак, самое важное в системе жидкостного охлаждения в плане влияния на температуру компонентов это радиатор и водоблоки, на них мы и будем делать упор.
Очистка радиаторов
И напоследок дам совет по очистке радиаторов. Поскольку в сводных обзорах будут принимать участие не только новые, но и бывшие в употреблении модели, каждую из них необходимо основательно подготовить к тестированию.
Перед началом теста новые радиаторы будут промываться – в первую очередь под проточной водой (шланг от душа с переходником под фитинг). Затем следует еще одно промывание, только уже дистиллированной водой, чтобы убрать остатки жесткой воды. Данная процедура необходима для того, чтобы исключить мелкий сор и остатки припоя, который часто встречается в новых моделях. Если их не убрать, они могут негативно сказаться на производительности контура, а в моем случае и на валидности результатов.
Для радиаторов, бывших в употреблении, и некоторых новых со следами окисления меди (такое бывает после плохой просушки производителем после заводской проверки) подойдет обряд очищения, описанный выше, но со включением промывания лимонной кислотой перед промывкой дистиллятом. Промывание концентрированным раствором лимонной кислоты в течение получаса эффективно удалит всю коррозию с меди.
Видео с описанным выше процессом:
После окончания тестирования дистиллят с радиаторов сливается, и они отправляются на просушку в духовку при температуре 50-70 градусов примерно на один час. Дополнительно о чистке контура вы можете узнать из статьи «Обслуживание СЖО: чистота – залог здоровья» или из приведенного выше видео.
Продукция компании Aquacomputer находится на хорошем счету среди большинства ценителей СЖО. И на это есть ряд объективных причин: высокое качество, продуманность, технологическое совершенство и хорошая производительность. Но, к сожалению, на отечественном рынке ее решения практически не представлены, хотя это не является помехой для большинства энтузиастов. Ведь заказать их не составляет особого труда через онлайн-магазины или сборку заказов на форуме, были бы деньги. Не секрет, что продукты Aquacomputer стоят дорого.
Если говорить об испытуемом, то Aquacomputer Airplex Radical 2 360 Aluminum fins AQ-33707 был куплен мною под проект описанным выше способом. Правда, частью проекта ему так и не суждено было стать (из-за смены цветовой вариации), но зато он примет участие в обзоре.
Модель Aquacomputer Airplex Radical 2 360 поставляется в неброской картонной коробке с надписью Aquacomputer и подписью «made in germany». Последнее, конечно, должно говорить о высоком качестве по сравнению с продуктами, которые появились в Стране восходящего солнца. Но это не обязательно так, и в дальнейшем будет проверено.
На одном из торцов присутствует наклейка с моделью радиатора и штрих-кодом.
Внутри коробки радиатор надежно защищен от повреждений жестким поролоном со всех сторон.
Комплект поставки скромен, в него входит:
Приведем его в виде списка:
Первый участник тестирования – обладатель довольно необычного во всех отношениях строения. И внутри, и снаружи инженеры Aquacomputer решили подойти радикально к созданию радиатора СЖО.
Данный теплорассеиватель заключен в разборный стальной корпус нестандартных размеров. При этом он не спаян, как мы чаще всего привыкли видеть. Его внешний вид можно охарактеризовать как строгий, описывать детальнее нет смысла, ведь все прекрасно заметно и на снимках ниже.
Помимо дизайна можно отметить нестандартные для 360 мм радиатора габариты. Они составляют 400 x 140 x 40 мм. Ширина 140 мм, довольно много для модели, рассчитанной под установку 120 мм вентиляторов. Возможна несовместимость с некоторыми корпусами ПК.
Рассматриваемая версия Aquacomputer Airplex Radical 2 360 получила алюминиевые ребра. Они хорошо смотрятся со стальными боковинами и черными торцами, в одном из которых находится пара отверстий под фитинги с резьбой G1/4.
Кроме того, существует модификация с медными ребрами, она стоит дороже и отличается насыщенно-рыжим цветом пластин. Выглядит, скажу прямо, на любителя (ох уж эти немцы и их вкусы).
Основное отличие этого радиатора от других заключается в принципе строения рабочего тела. В этом случае ребра нанизаны на медные трубки, что кардинально отличается от технологии плоских каналов. Впрочем, главное, чтобы было эффективно.
Всего медных трубок двенадцать штук, расположены они в два ряда в шахматном порядке. Это сделано неспроста, поскольку подобное решение улучшает возможность продувки радиатора, в котором реализована необычная внутренняя разводка.
Ее принцип заключается в том, что жидкость, попадая во входное отверстие, проходит сначала по нижнему ряду трубок. После, немного остыв, она переходит в верхний ряд трубок и уже будучи охлажденной, насколько позволяет радиатор, устремляется во входное отверстие. Выглядит интересно, но нужно учитывать этот нюанс при сборке контура на базе радиаторов Airplex Radical.
Стальные боковины жесткие, их толщина ~1.5 мм. Они несут на себе надпись Airplex Radical 2.
Ацеталовый торец получил необычное углубление, обозначенное над отверстиями, где вход и выход жидкости. Здесь же можно наблюдать фирменные надписи Aquacomputer с одной стороны и Airplex Radical 2 с другой. Нижний торец сделан из жесткой стали толщиной ~1.5 мм.
Из-за использования стального корпуса радиатор получился очень широким – 140 мм.
Плотность ребер равна 14 FPI, а сами ребра волнистые, толщина каждого равна 0.5 мм, расстояние между ними ~1.7 мм.
Расстояние от корпуса до рабочего тела равно ~4.5 мм, что позволяет вывести толщину последнего. Она составляет ~31 мм, неплохо для теплорассеивателя толщиной 40 мм.
Система креплений вентиляторов выглядит сложно, поскольку состоит из модуля с резьбой M3 и винта с аналогичной резьбой. Модуль фиксируется в паз, находящийся в стальном корпусе и оснащенный небольшим выступом, который заходит в отверстие в вентиляторном креплении. Для фиксации винтов в комплекте идут винты M3 длиной 25 мм, с головкой под шестигранник.
На первый взгляд выглядит хорошо, но винтов и этих вставок-модулей всего 12 штук, хотя по идее их должно быть 24. Но производитель решил так, и если вам нужно больше вставок и винтов, то их придется купить за 2.49 евро и это за 4 штуки (а надо 12, итого 7.47 евро).
Теперь рассмотрим соединение элементов корпуса и перейдем к внутренностям Airplex Radical 2.
Все сделано очень качественно и надежно, нет никаких зазоров; тут, конечно, разработчики постарались.
Снять корпус не составит труда, для этого нужно выкрутить пять винтов для каждой боковины.
И вот перед нами стандартный радиатор, что немного разочаровало. Подобное можно собрать и самому при наличии на руках сломанного кондиционера.
В ацеталовом торце сбоку под металлической конструкцией есть отверстие с резиновым кольцом. Для чего оно, сказать сложно.
Bitspower Leviathan Xtreme 360 BP-NLX360-F4PB чаще встречается в отечественной рознице, нежели рассмотренный выше радиатор. Это модель тайваньской компании, которая пришла на замену Airplex Radical 2 в проекте, и это делает данный тест для меня еще более интересным.
В принципе, компания Bitspower делает интересные компоненты СЖО, тоже, к слову, не дешевые, но за уникальность и производительность приходится платить. А ее модели доказали, что являются таковыми уже не раз. Проверим, как у них обстоит дело с радиаторами на примере Bitspower Leviathan Xtreme 360 BP-NLX360-F4PB.

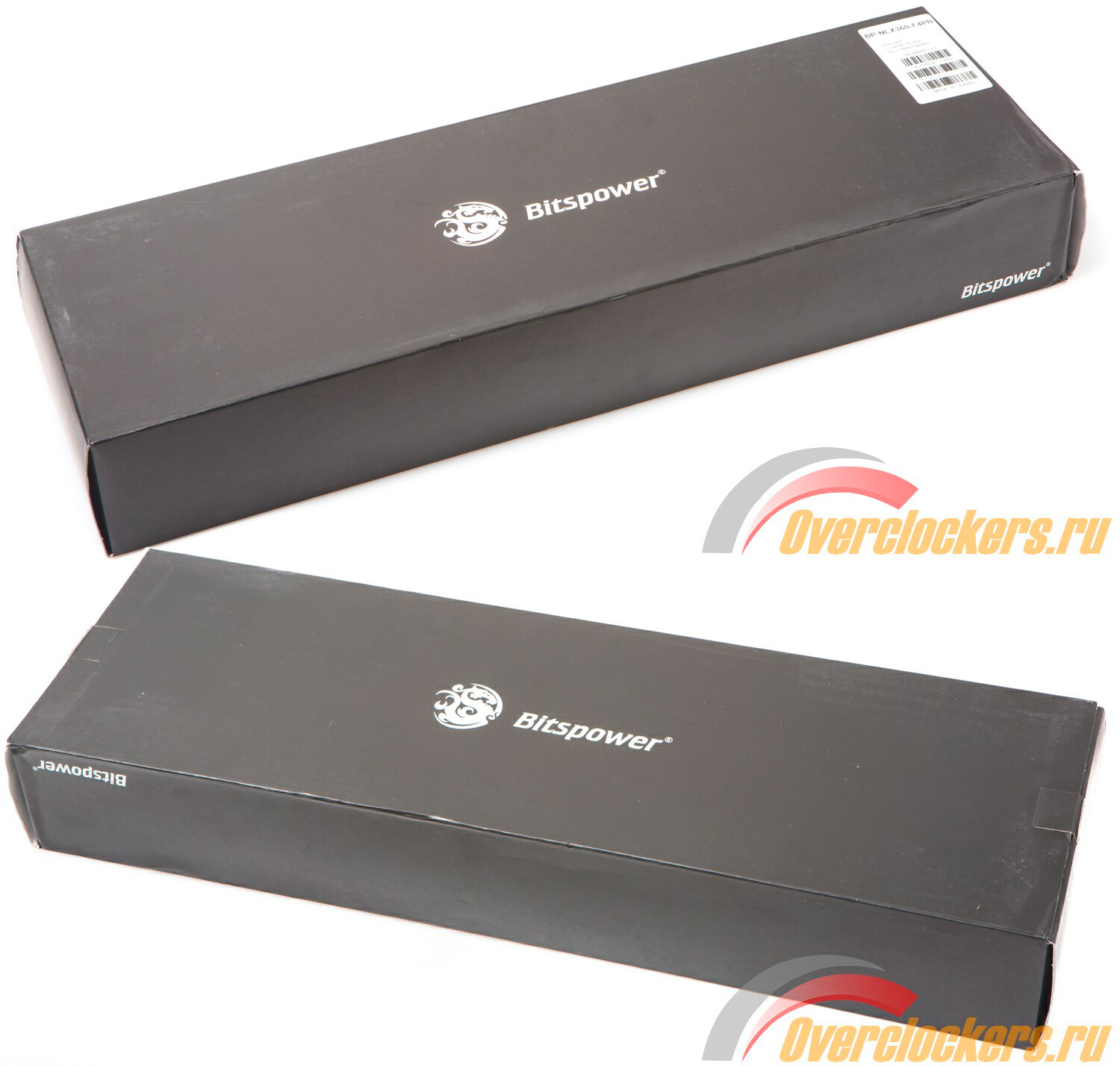

Радиатор покоится в большой черной коробке с логотипом компании-производителя и наклейкой, на которой указана модель.
Описание технических характеристик отсутствует, перед нами черный минимализм.
Есть только наклейка с наименованием модели и штрих-кодом. Из изложенного на ней можно понять, что это 360 мм радиатор и у него четыре отверстия под фитинги G1/4.
Черная коробка является лишь кожухом для картонной коробки, которая скрывает радиатор и комплект поставки.
Комплект поставки у Bitspower Leviathan Xtreme 360 BP-NLX360-F4PB довольно большой, в нем есть все, что нужно для его монтажа и установки.
В перечень аксессуаров входит:
Второй участник – Bitspower Leviathan Xtreme 360 – это представитель классического строения радиаторов СЖО: спаянный корпус из латуни и меди, плоские каналы с медной лентой между ними. Так что выделить здесь что-то необычное будет сложно.
Стоит упомянуть, что модели Bitspower Leviathan Xtreme это по сути те же HardwareLabs Black Ice Nemesis GTX, только с корпусом, окрашенным в другой цвет. А это значит, что HardwareLabs является ОЕМ-производителем Bitspower.
Но вернемся к самому радиатору. Привычные плоские каналы и спаянный корпус выливаются в скромные габариты 398 x 120 x 53.6 мм (особенно в плане ширины, если сравнивать с остальными участниками). Отметим, что это самый толстый из представленных в обзоре радиаторов. Но его толщина не достигает 55 мм, а значит, он играет в средней категории. И если честно, вживую смотрится компактнее противников.
Существует две модификации каждого размера радиаторов Leviathan Xtreme, отличаются они лишь количеством отверстий под фитинги – два или четыре. В данном случае перед нами радиатор с четырьмя отверстиями G1/4.
Технология плоских каналов мало чем может удивить, все тривиально: двенадцать плоских каналов с медной лентой в два ряда между ними. Разводка внутри радиатора стандартная, построенная по U-образному принципу. Большинству читателей он хорошо знаком, но для новичков его стоит раскрыть.
Внутри торца с отверстиями под фитинги есть разделитель, благодаря которому горячая жидкость на входе сначала проходит по шести каналам, прилегающим к входному отверстию. Далее она объединяется (или переходит) в следующие шесть каналов через нижний торец и устремляется к выходному отверстию. Кстати, в отличие от Airplex Radical 2, отверстия Leviathan Xtreme не привязаны к направлению потока; подключай, как хочешь.
Сам радиатор окрашен в черный матовый цвет, краска держится надежно (пару раз его случайно стукнул, а ему хоть бы что). На боковинах присутствует логотип и надпись Bitspower. Материалом боковин послужила латунь толщиной ~1.0 мм, благодаря чему боковины получились жесткие.
Торцы радиатора также из латуни и окрашены в черный. Они исполняют роль разделения (нижний), объединения (верхний) и расширительных бачков.
Ширина радиатора не выходит за габариты типоразмера вентиляторов, привязанных к нему – 120 мм.

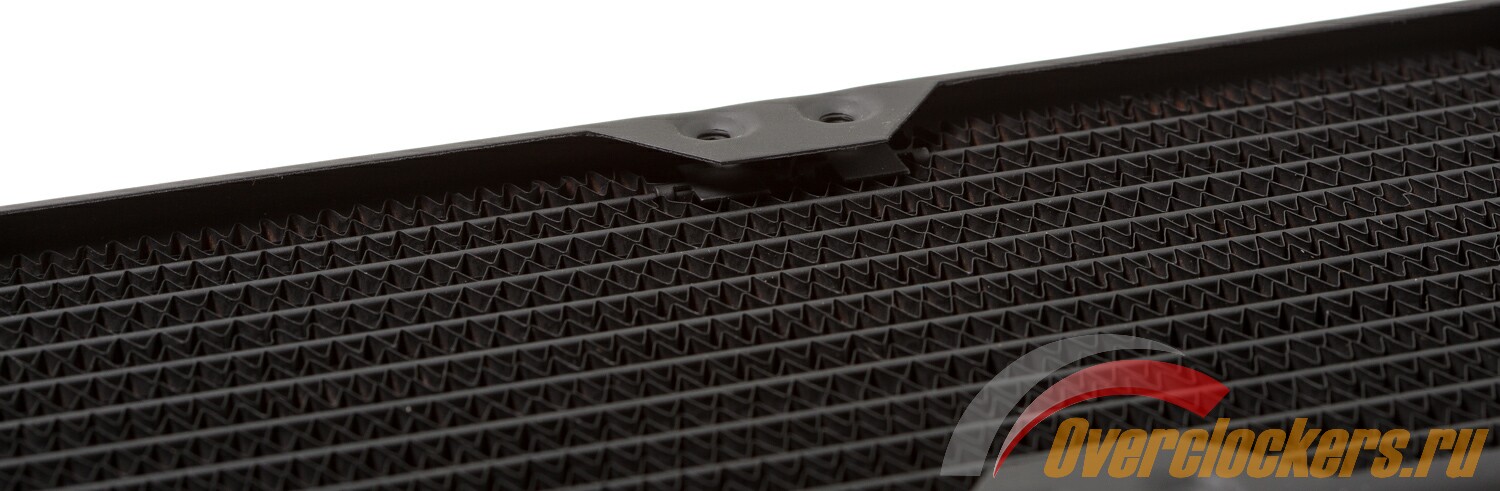

Плотность ребер равна 16 FPI, толщина ленты 25 микрон или 0.025 мм. Лента между каналами проложена в два ряда равносторонних треугольников, которые разделяет полоска такой же ленты, что позволяет увеличить площадь рассеивания.
Расстояние от корпуса до рабочего тела составляет ~5 мм, из этого следует, что толщина рабочего тела равна 43.6 мм.
Места соединения корпуса пропаяны на отлично,…
… каких-либо нареканий к качеству нет.
Под отверстиями для винтов присутствует металлический ограничитель винта. Такая фишка спасет рабочее тело от повреждений при знакомстве с «закручивальщиками-энтузиастами».
Теперь переходим к представителю словенской компании EKWB. Ее продукты, в отличие от двух предыдущих участников, представлены в большом ассортименте на просторах нашей необъятной страны. Вдобавок модельный ряд поистине огромен и цены демократичны, что делает ее решения весьма интересными для большинства покупателей.
Данный радиатор уже неплохо показал себя в составе комплекта СЖО EK Water Blocks EK-KIT P360. И поэтому был заказан второй, как раз для соединения с ним. Пользуясь возможностью, рассмотрим его еще раз, но более детально.
Радиатор EK Water Blocks CoolStream PE 360 – обладатель самой яркой и информативной упаковки.
Внутри скрывается вторая коробка, в которой находится комплект поставки и сам радиатор, надежно защищенный от повреждений.
Комплект поставки по сравнению с моделью Aquacomputer радует.
В него входит:
Вот и подошла очередь третьего участника – EK-CoolStream PE 360. Как известно, ранее радиаторы для EKWB делала компания ThermoChill, которая выделялась простыми решениями и хорошим качеством при низкой цене, что не очень сходится с надписью на их упаковке «Made in UK». Но на сегодняшний день Словения перенесла часть производства в Азию и теперь их OEM-производитель радиаторов неизвестен.
Перед нами теплорассеиватель с плоскими классическими каналами и медной лентой между ними. Единственное, что тут немного не по «классике», так это скрученный, а не спаянный корпус с нескромными габаритами – 400 x 130 x 38 мм. Но что странно, мои замеры толщины показали 41 мм, в итоге я получил 400 x 130 x 41 мм. И ширина снова выделяется, как и в случае с Aquacomputer Airplex Radical 2.
Радиатор получил два отверстия под фитинги с резьбой G1/4. Его заявленная масса равна 1.02 кг, а объем жидкости, вмещаемый радиатором – 200 мл.
Тут можно наблюдать двенадцать плоских каналов с медной лентой в два ряда между ними, все как у Leviathan Xtreme. Разводка жидкости внутри радиатора сделана по описанному выше U-образному принципу, и отверстия тут также не привязаны к направлению потока, подключать можно в любом направлении.
Корпус радиатора выполнен из стали толщиной ~1.0 мм и обладает хорошей, но не идеальной жесткостью. Он окрашен в черный цвет.
Торцы или, вернее сказать, части корпуса (накладки) из той же стали, к ним и присоединяются боковины с каждой стороны на два винта. Смущают только выпирающие отверстия под фитинги. Под корпусными накладками скрываются медные расширители, о них чуть позже.
Из-за использования стального сборного корпуса радиатор получился широким – 130 мм.
Плотность ребер равна 19 FPI, данных о толщине ленты нет. Лента между плоскими каналами проложена в два ряда острых треугольников, которые разделяет полоска такой же ленты. Это позволяет увеличить площадь рассеивания.
Расстояние от корпуса до рабочего тела равно ~11 мм, из этого следует, что толщина рабочего тела всего 19 мм.
Материалы корпуса качественные, как и его покраска. На торцах присутствует фирменный шильдик ЕК и надпись LC Solution CoolStream PE.
Под отверстиями радиатора, в которые вкручиваются винты, нет металлического блокиратора, поскольку он попросту не нужен. Расстояние 11 мм до рабочего тела не позволит винтам приблизиться и повредить его.
Возможно, многие спросят, для чего нужно это расстояние, ведь можно было сделать более толстое рабочее тело. Я, конечно, не могу сказать точно, но скорее всего это сделано для уменьшения уровня шума и увеличения площади воздушного потока на входе в рабочее тело радиатора. Главное, чтобы хватило 19 мм рабочего тела, а оно с секретом.
Несмотря на то, что корпус разбирается полностью, мы просто заглянем под одну из боковин. Этого более чем достаточно для полного представления о том, что скрывается под кожухом.
Возвращаемся к медным расширениям, которые выполняют функции объединения (то, что сверху), разделения (то, что снизу) и расширительных бочков.
В медной ленте сделаны дополнительные отверстия (или прорези), по семь штук с каждого края, которые направлены в противоположные стороны. Это должно не только ощутимо повысить производительность радиатора, но и сделать его зависимым от оборотистых вентиляторов, что при его плотности 19 FPI немного рискованно.
Но если такое решение покажет себя на уровне противников, то конкурентам будет повод задуматься.
Начнем с групповых фотографий участников обзора для их наглядного сравнения.
Теперь перейдем к основным техническим характеристикам радиаторов.
| Характеристика / Модель | Aquacomputer Airplex Radical 2 360 Aluminum fins AQ-33707 |
Bitspower Leviathan Xtreme 360 BP-NLX360-F4PB |
EK Water Blocks CoolStream PE 360 |
| Габариты, мм | 400 x 140 x 40 | 398 x 120 x 53.6 | 400 x 130 x 41 |
| Типоразмер вентиляторов, мм | 120 | 120 | 120 |
| Количество устанавливаемых вентиляторов, в базовой комплектации / максимум, шт. | 3 / 6 | 6 / 6 | 3 / 6 |
| Тип резьбы под винты | M3 | М4 | 6-32 |
| Толщина рабочего тела, мм | 31 | 43.6 | 19 |
| Материал рабочего тела | Медь (трубки), алюминий (ребра) | Медь | Медь |
| Плотность ребер, FPI | 14 | 16 | 19 |
| Толщина ребер, мм | 0.5 | 0.025 | – |
| Тип строения, рабочего тела | Медные трубки с нанизанными на них ребрами | Плоские каналы и с медной лентой в два ряда между ними | Плоские каналы и с медной лентой в два ряда между ними |
| Тип отверстий под фитинги | G1/4 | G1/4 | G1/4 |
| Количество отверстий под фитинги, шт. | 2 | 4 | 2 |
| Тип корпуса | Разборный | Спаянный | Разборный |
| Материал корпуса | Ацеталь, сталь | Латунь | Латунь, сталь |
| OEM производитель | - | HardwareLabs | - |
| Клоны | - | Black Ice Nemesis GTX 360 | - |
| Рекомендованная стоимость, (~самая низкая стоимость в онлайн-магазине при отсутствии оной), $ | 74.90 + 7.47 | ~95 | ~68 |
Данный раздел начнем с рассказа о платформе тестового стенда, сделанной из 8 мм оргстекла. Он построен так, что есть возможность установить радиаторы, поддерживающие как 120 мм, так и 140 мм вентиляторы. А это в дальнейшем позволит заметно разнообразить список протестированных моделей.
Сердцем тестового стенда станет комбо-резервуар EK-XRES 140 Revo D5 PWM с предустановленной помпой EK-D5 PWM G2 Motor. Мой выбор пал именно на него после работы над обзором комплекта СЖО EK Water Blocks EK-KIT P360. И здесь стоит отметить хорошую защиту от вибрации благодаря новой системе крепления с резиновым кольцом.
Поскольку стенд будет универсальным, на нем будут тестироваться как радиаторы, так и водоблоки, то для удобства процесса используются быстросцепы Bitspower. Надеюсь, они оправдают свою высокую стоимость долгим сроком службы и будут надежнее Koolance. Остальное соединение контура тестового стенда будет построено на фитингах и шлангах стандарта 10/16.
Радиаторы будут тестироваться в связке с водоблоком Bitspower CPU Block Summit EF BP-WBCPUIACBKMBKIBK, который тоже скоро мелькнет в статье. Приведем фотографию его отпечатка.
За обдув теплорассеивателей отвечают вентиляторы be quiet! SilentWings 2 PWM (BL030).
В составе стенда применен датчик потока AquaComputer Flow sensor high flow USB G1/4, который и будет помогать определять скорость потока жидкости.
В конечном результате собранный стенд СЖО выглядит так:
Конфигурация СЖО
Конфигурация тестового стенда:
В составе тестового стенда используется блок питания Corsair AX1200i мощностью 1200 Ватт с сертификатом качества 80 Plus Platinum. Он отличается высоким уровнем КПД и очень высоким уровнем надежности. За охлаждение БП отвечает терморегулируемый вентилятор, который находится в состоянии покоя до того момента, пока нагрузка не превысит 40%. В процессе тестирования вентилятор Corsair AX1200i оставался абсолютно бесшумным, никак не влияя на показатели уровня звукового давления.
После тестирования различных термопаст и изучения многих аспектов я остановился на Thermal Grizzly Kryonaut, так как ее теплопроводность не изменяется в процессе прогрева. Это позволит уменьшить погрешность в температурах и сделать более объективную и точную общую таблицу.
Методика тестирования и ПО
Нагрев процессора происходил при помощи программы LinX 0.6.6 E1 с объемом задачи 2048 Мбайт в течение 10 минут для каждого режима. Для корректности данных между каждым режимом тестирования делалась пятиминутная пауза, во время которой система охлаждения достигала первоначальной температуры (состояние покоя).
Для мониторинга температуры ЦП за основу брались данные программы HWMonitor 1.28. На такой шаг пришлось пойти из-за невозможности отслеживать температуру восьми ядер утилитой Real Temp 3.80. Разница между показателями используемых приложений равна +/-1 градус.
За мониторинг системы отвечали:
Для наглядности используемые программы объединены в таблицу.
| Выполняемая функция | Программа |
| Нагрев CPU | LinX 0.6.6 E1 |
| Мониторинг температуры CPU | HWMonitor1.28 |
| Мониторинг скорости потока | Aquacomputer Aquasuite |
| Дополнительный мониторинг CPU и системы, контроль напряжения и частоты CPU | Real Temp 3.80; HWiNFO64; CPU-Z v1.71.1; Corsair Link 4 |
Исследование возможностей участников тестирования проходило при средней температуре в помещении 28 градусов Цельсия, ее минимальное значение составляло 27, а максимальное – 29. При превышении (более 29 и менее 27) этих отметок тестирование не проводилось, поскольку при комнатной температуре в 30°C результаты разнились на 3-5 градусов в большую сторону (по сравнению с 28°C).
Основную часть времени тестирования температура держалась на отметке 28 градусов без каких-либо колебаний. Влажность воздуха в помещении на момент замеров – ~45%.
Измерение уровня звукового давления проводилось цифровым шумомером Benetech GM1358 (диапазон измерения 30-130 дБА) с расстояния 12 см. Уровень шума в помещении – 30.0-30.5 дБА. Тестирование проводилось ночью, когда присутствие посторонних звуков минимально. Производительность рассматриваемых систем охлаждения будет подгоняться под определенные шумовые нормы, при которых будет проходить тестирование.
Для управления скоростью вращения крыльчаток вентиляторов использовался контроллер Lamptron FC5 V2, регулировка уровня тока на канал 0-12 В, ограничение мощности на канал 30 Вт.
Управление скоростью работы помпы EK-D5 PWM G2 Motor проходило при помощи программы ASUS AI Suite 3 со встроенным модулем Fan Xpert 3 с возможностью управления через ШИМ.
Уровень потребляемого электричества
Для разминки начнем с измерения энергопотребления системы, которое замеряется с помощью блока питания Corsair AX1200i с поддержкой функции Corsair Link. Данные, полученные при нагрузке на процессор в LinX 0.6.4, приведены на графике в виде двух значений Power OUT и Power IN.
Уровень энергопотребления системыДля начала приведем результаты скорости потока при разных режимах работы помпы: 1000, 2000, 3000, 4000 и 4800 об/мин (+/- 50 об/мин).
Скорость потокаНа графике ниже объединены результаты тестирования уровня шума (первое значение) и температур самого холодного и самого горячего ядер CPU (второе и третье значение соответственно). Для наглядности полученные данные упорядочены по ходу повышения температуры.
Уровень шума | ТемператураНачнем, пожалуй, с аутсайдера данного обзора. Им стал Aquacomputer Airplex Radical 2 360 Aluminum fins AQ-33707, и сейчас я объясню, чем руководствовался, поставив его на последнюю строчку, ведь в плане производительности он находится практически на одном уровне с EK.
С одной стороны, отставание всего в один градус в одном из режимов, что можно отнести к погрешности, незначительное и не является основанием для третьего места. С другой, добавим сюда высокую стоимость и скудный комплект поставки, который может подвигнуть некоторых пользователей на дополнительные траты. Да и модули, в которые вкручиваются винты, фиксирующие вентиляторы, постоянно норовят вылететь, осложняя установку.
Впрочем, при всех замечаниях назвать Airplex Radical 2 плохим продуктом нельзя. Среди его достоинств интересный внешний вид и хорошее качество исполнения, ну а что вы хотели, за такую-то цену? Но при предполагаемом приобретении стоит помнить об особенностях модели. Это и слишком большая ширина корпуса для радиатора, рассчитанного на установку 120 мм вентиляторов, и зависимость от направления потока жидкости за счет необычной внутренней разводки (хотя это можно обыграть, переставив на другую сторону радиатора), и потребность в вертушках, работающих со скоростью 1000-1300 об/мин. В итоге перед нами радиатор, который совместим не со всеми корпусами и не подходит для работы в режимах с низкой скоростью вращения крыльчаток.
Обладателем второго места неожиданно для меня стал EK Water Blocks CoolStream PE 360. Несмотря на анорексичное рабочее тело, он смог хорошо показать себя. А все благодаря зазубринам на медных ребрах ленты, находящейся между плоскими каналами, которые поспособствовали выжать максимум из минимума металла. Но, возможно, стоило бы в этом случае сменить корпус на более тонкий, дабы получить радиатор совсем другой весовой категории (Slim) с непревзойденными характеристиками.
Качество материалов и сборки у CoolStream PE 360 находится на хорошем уровне, особенно для его скромной стоимости. Дополнительно радует комплект поставки, он больше, чем у Airplex Radical 2, и содержит не только винты для установки вентиляторов на радиатор, но и винты для его крепления. Что касается особенностей, то в их числе большая ширина корпуса для решения, рассчитанного под 120 мм вентиляторы, из-за которой он влезет не везде. К ним же отнесем и потребность в вентиляторах, работающих со скоростью 1300 об/мин и выше. Для работы с низкооборотистыми вентиляторами он годится еще меньше, чем модель Aquacomputer.
А теперь уделим внимание предсказуемому обладателю первого места, который обошел всех прочих участников. Это Bitspower Leviathan Xtreme 360 BP-NLX360-F4PB. Продукт недешевый, но при этом компактный для своего форм-фактора (360 мм). В его пользу говорит и качество сборки и покраски, которое полностью соответствует запрашиваемой цене, и самый большой комплект поставки (мелочь, а приятно).
В его случае сложно выделить какие-либо минусы. Данный радиатор очень хорош во всех отношениях и за счет продуманной плотности ребер дружит с низкоскоростными вентиляторами, адекватно реагируя на повышение оборотов увеличением производительности. А в плане дизайна он ничем не уступает прочим именитым моделям.
P.S. В следующей статье, продолжающей тему радиаторов 360 мм, появятся две модели Slim и один «толстячок», и вот с ними общая картина станет более наглядной. Спасибо за внимание.
