Все мы знаем, что материнская плата является основой всей системы, определяя цель использования того или иного компьютера. Бывает, под нее выбирается что-то универсальное, но сами продукты заточены под какие-то определенные задачи. Многие уже в курсе, что так называемая «геймерская» системная плата не увеличивает количество кадров в игре, но предлагает использование специального софта, который может помочь пользователю в его кибер-баталиях. Помимо этого, они зачастую оборудуются качественными сетевыми адаптерами и встроенными звуковыми картами. Все это может пригодиться любителям компьютерных игр, дабы обеспечить надежное и скоростное соединение и улучшить звуковые эффекты в игровых приложениях.
Однако некоторые производители маскируют под этой ширмой совершенно другой продукт, который больше предназначен для разгона, а для игр можно подыскать что-то попроще в плане функциональности и инструментария. К первой категории относится MSI Z170A XPower Gaming Titanium Edition, которую мы уже рассматривали. Конечно, к ней тоже прилагается специальный софт для геймеров, но сама она больше ориентирована на энтузиастов. Впрочем, участница нынешнего тестирования еще в большей степени предназначена для любителей разгона, однако тоже представлена в игровой линейке Republic Of Gamers.
С данной символикой выпускаются не только материнские платы и видеокарты, но и множество другой компьютерной периферии, ноутбуки и сетевое оборудование. Эта продукция находит популярность и в среде энтузиастов, поскольку для них выпускаются специальные модели, ориентированные на разгон. К ним можно причислить и материнскую плату ASUS Maximus VIII Extreme. Нельзя сказать, что это новинка, поскольку она появилась практически сразу после анонса процессоров Intel Skylake. Но поскольку мы уже изучили практически все платы серии ASUS Maximus VIII, нельзя не сказать хоть несколько слов о версии Extreme. Рассмотрим же ее более детально.
Коробка достаточно большая. Это объясняется тем, что сама плата немаленькая, да еще и комплект поставки увесистый. В данном случае для удобства транспортировки присутствует белая пластиковая ручка . Оформление уже знакомое нам по всей серии продуктов ROG.
В первую очередь это красная цветовая палитра и лаконичность, особенно с лицевой стороны. Ключевые особенности модели описаны или с обратной стороны или под крышкой.
С лицевой стороны в левом верхнем углу расположен фирменный логотип ROG. Посередине с равнением по левому краю указано полное наименование модели.
Ниже указано, что это материнская плата, а под этой надписью написано, что она разработана не для геймеров, как обычно, а для оверклокеров. Под ней находится вставка с изображением устройства OC Panel II, которое поставляется в комплекте. А я напомню, что впервые мы с ним встретились при изучении платы ASUS Rampage V Extreme.
В самом низу размещена целая куча разнообразных значков. Часть из них относится к компании Intel и обозначает используемый чипсет и поддерживаемые процессоры. Другие рассказывают о поддержке мультиграфических технологий SLI и CrossFire. И наконец-то встроенная в процессоры графика обзавелась поддержкой разрешений 4K, о чем нам тоже здесь рапортуют. Ну и куда же деваться без Windows 10.
А в правом нижнем углу разместился логотип производителя со знакомым слоганом: In Search of Incredible. Лицевая сторона дополнительно является крышкой, которая фиксируется двумя липучками по краям.
Здесь разместилось привычное прозрачное окошко, сквозь которое виднеется сама плата и устройство OC Panel II. На самой крышке остались вставки с описанием используемых технических решений.
И поскольку плата предназначена для оверклокеров, то сначала приводится описание технических решений, рассчитанных на них – прежде всего это OC Panel II.
Данное устройство по сути является внешним модулем для управления большим количеством функций, а также осуществляет мониторинг системы. К этому пульту можно подключить четыре вентилятора, две термопары от стаканов для отображения отрицательных температур и специальный кабель для обмена данными мониторинга с видеокартой.

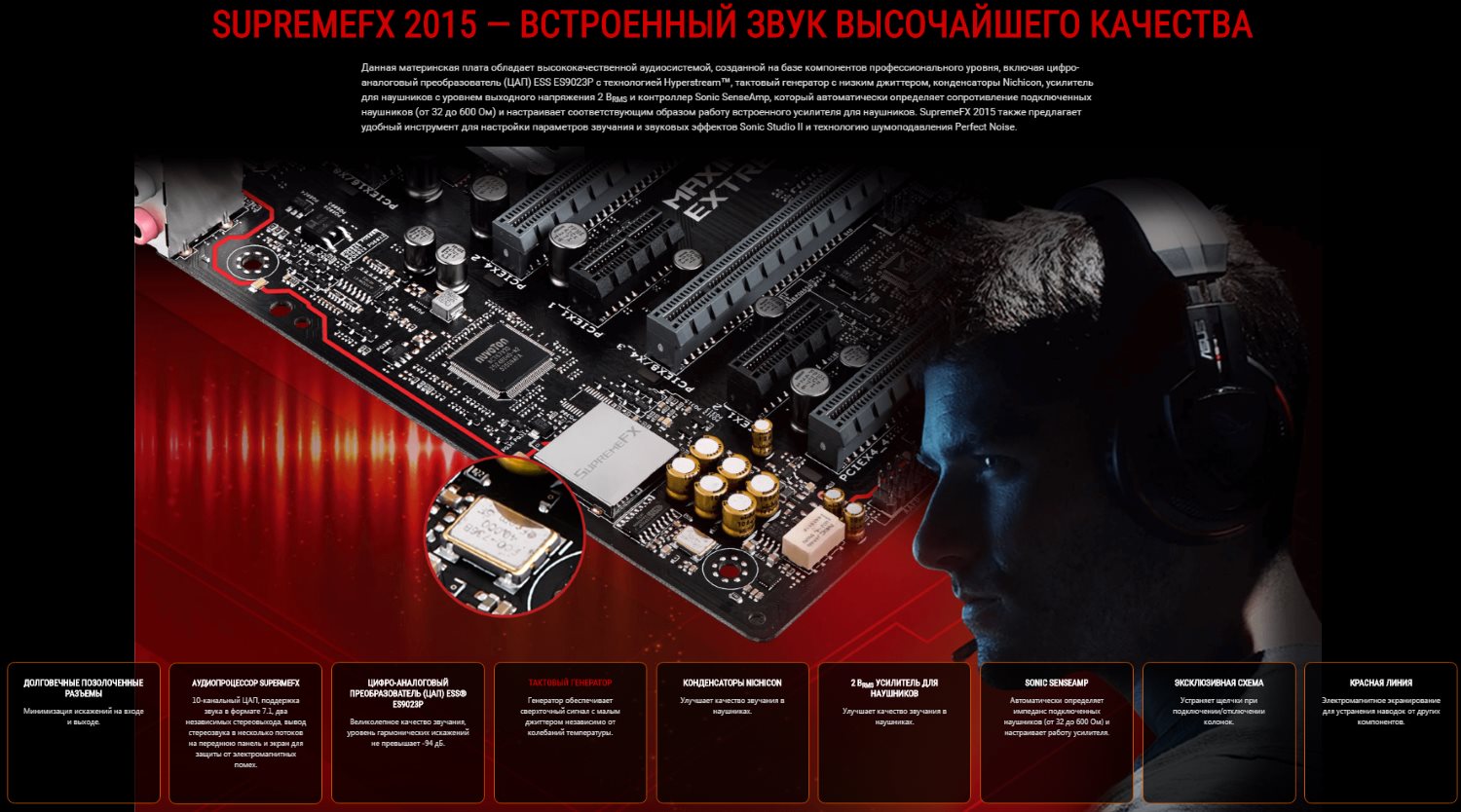

Как и на других платах серии ASUS Maximus VIII, применен звуковой кодек Supreme FX 2015. На самом деле он нам уже хорошо знаком – это Realtek ALC1150, а в остальном схему пришлось немного переделать. Поскольку плата предназначена для энтузиастов, то звуковая подсистема играет второстепенную роль По сути такое же решение мы могли видеть на плате ASUS Maximus VIII Gene, но здесь меньше проблем со свободным пространством и можно не просто вынести отдельно звуковую подсистему, разграничив ее с основной частью платы, но и развести каналы по отдельным слоям, что и было проделано.
Еще здесь сообщается о том, что в звуковой подсистеме используется цифро-аналоговый преобразователь ESS ES9023P с технологией Hyperstream.
Так же, как и на ASUS Maximus VIII Gene, установлен независимый тактовый генератор, японские звуковые конденсаторы Nichicon, а также двойной операционный усилитель Texas Instruments RC4580. Еще здесь используется автоматический определитель сопротивления подключаемых наушников, а также реле-расцепитель, которое щелкает при включении и отключении устройства.
С сетью здесь мудрить не стали и решили обойтись проверенным решением компании Intel.
Инженеры компании объясняют, что контроллеры Intel более энергоэффективны и менее процессорозависимы, а значит, сетевой адаптер будет меньше нагружать центральный процессор и производительность в итоге будет выше. Именно поэтому на платах для разгона в основном устанавливаются микросхемы Intel, чтобы хоть на 1%, но было быстрее.
И, конечно же, присутствует фирменная защита порта RJ-45 от электрических перегрузок, которая называется LanGuard.
Любителям игр может пригодиться такая замечательная функция как KeyBot II. На самом деле это целый программно-аппаратный комплекс, который направлен на упрощение работы с клавиатурой путем программирования кнопок под целые последовательности нажатий.
Инженеры уверяют, что теперь в игре Mortal Kombat сделать Fatality не составит никаких проблем, достаточно лишь создать определенный макрос. Кроме того, можно запрограммировать ввод пароля в систему нажатием одной кнопки.
Ниже представлены еще две программные технологии: ROG RAMCache и Overwolf. Первая позволяет выделить часть оперативной памяти под накопитель и использовать его для часто используемых приложений и данных. Вторая является приложением-оверлеем, которое позволяет просматривать сайты, обмениваться сообщениями, записывать видео и много чего другого, не выходя из самой игры.
В самом низу представлена еще одна интересная функция, которая понравится моддерам и любителям подсветки. На радиаторе чипсета размещен логотип серии ROG, который может гореть, мерцать и просто переливаться различными цветами.
Эта функция называется Lighting Control. Для ее работы необходима установленная операционная система и специальное одноименное приложение. Там же можно настроить визуальную индикацию температуры процессора, когда при низкой температуре горит зеленый цвет, а при высокой – красный. Нечто подобное мы уже встречали ранее на видеокартах.
С обратной стороны коробки все достаточно лаконично.
В левом верхнем углу мы снова можем увидеть фирменный логотип ROG, а правее снова указано полное наименование модели. Ниже представлены четыре вставки с ключевыми особенностями устройства. Далее располагается подробная спецификация, а под ней есть схематическое изображение задней панели с описанием всех кнопок и разъемов.
Внутри упаковки расположились две картонные коробки. Одна из них с прозрачной пластиковой крышкой. В ней есть углубление, куда вставлено устройство OC Panel II, закрытое своей отдельной крышкой.
В другой черной картонной коробке расположился комплект поставки.
Среди информационных носителей можно обнаружить следующее:
Вот такие аксессуары входят в комплект поставки.
Здесь мы можем видеть самый богатый комплект поставки из всей серии материнских плат ASUS Maximus VIII.
Перед нами широкая полноразмерная системная плата формата EATX. Габариты ее составляют 305 х 272 мм.
Как и в случае со всей линейкой ASUS Maximus VIII, внешний вид модели по сравнению с предыдущим поколением претерпел небольшие изменения. Мне новый дизайн и оформление понравились, но не все разделяют эту точку зрения. Кто-то уже привык к тому, что разъемы должны быть красными, а теперь устройство выглядит спокойнее и менее агрессивно.
К тому же сейчас поголовно все производители делают черно-красные платы с надписью Gaming. В компании ASUS решили немного изменить цветовую палитру, чтобы не появился еще один клон.
Поэтому если совсем убрать те небольшие вкрапления красного цвета, которые тут остались, то перед нами окажется «серенькая мышка». Красного здесь очень мало и он появляется в обилии только в подсветке, цвет которой можно и поменять.
Свободного места спереди достаточно много, поэтому сзади элементов практически нет.
Поверхность платы матовая и почти черная. Радиаторы около сокета не мешают установке таких больших кулеров, как Thermalright Silver Arrow и Noctua NH-D15. А вот с видеокартой в самом верхнем слоте могут возникнуть проблемы, особенно если у нее есть задняя защитная пластина.
Питание на материнскую плату подается через основной и дополнительный коннекторы ATX по схеме 24+8+4. Данная плата предназначена для разгона и удивляться тут нечему.
Для установки модулей памяти типа DDR4 предусмотрено четыре разъема черного и серого цветов. Фирма ASUS отступила от использования красного цвета, да он по сути на скорость и не влияет.
Производителем заявлена поддержка режимов работы DDR4 2133 (2400 / 2666 / 2800 / 3000 / 3200 / 3300 / 3333 / 3400 / 3466 / 3733 / 3866 (разгон)) МГц со штатным напряжением 1.2 В, которое можно увеличивать. Платформа подразумевает использование двухканального режима работы с памятью, для чего необходимо установить два модуля в слоты одинакового цвета.
Мои модули, предназначенные для другой платформы, Intel LGA 2011-v3, не заработали в режиме XMP. Настройки пришлось делать вручную, но в целом гонятся планки здесь немного лучше чем на ASUS Maximus VIII Formula. Будут ли работать планки свыше 4000 МГц? Я лично не тестировал их, но на мероприятии ASUS OC Summit 2015 видел, как они отлично работали на всех версиях плат (Impact, Gene, Hero, Extreme), несмотря на то, что производителем в спецификации заявлено только 3866 МГц.
На данной материнской плате используется самая мощная подсистема питания процессора из всей линейки ASUS Maximus VIII, и это неудивительно. Начнем с того, что применено сразу два ШИМ-контроллера, которые обеспечивают 12 фаз питания. 13-я представлена отдельной микросхемой и отвечает за шину Vccsa.
Тут мы можем увидеть транзисторные сборки Infineon BSG0812ND типа OptiMOS.

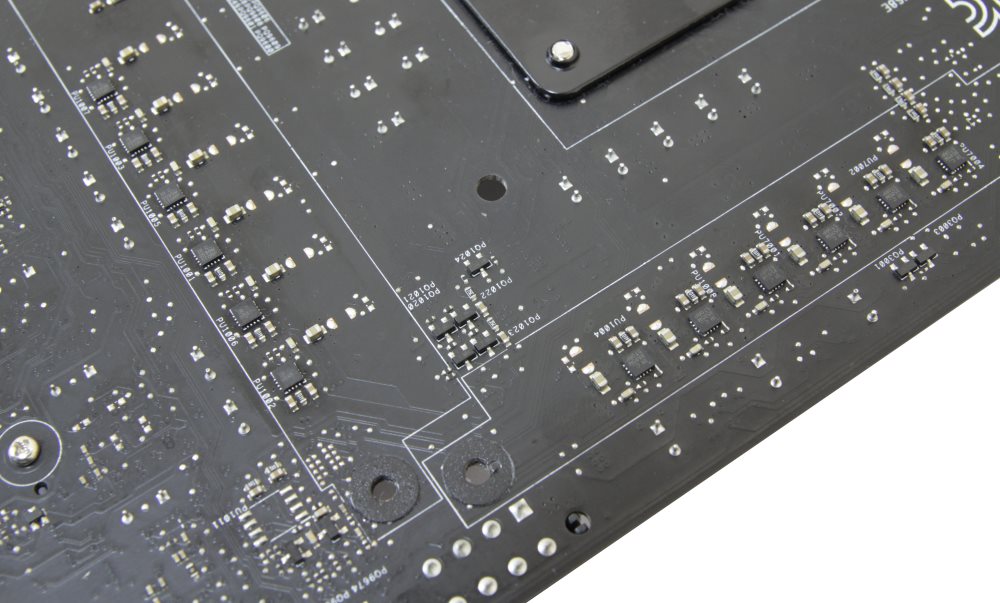

Драйверы распаяны с обратной стороны по одному на каждую фазу.
Это микросхемы International Rectifier IR3535.
В качестве основного ШИМ-контроллера можно обнаружить два чипа с маркировкой Digi+ VRM EPU ASP1405I.
Питание памяти выполнено по двухфазной схеме. В качестве ШИМ-контроллера используется микросхема с маркировкой Digi+ ASP1103.
Правее от верхнего PCI-e x16 находится контроллер тактовой частоты IDT 6v41538NLG, который является частью технологии ASUS Pro Clock.
Вся подсистема питания называется Extreme Engine Digi+. В ее состав входят не только транзисторные сборки типа OptiMOS, но и японские металлические конденсаторы, а также катушки индуктивности типа MicroFine.
Сверху элементы подсистемы питания накрыты двумя радиаторами, которые соединены тепловой трубкой между собой и с еще одним, размещенным по самому центру платы и отводящим тепло от микросхемы ASMedia ASM1187e.
Данный чип является свитчем линий PCI-e Gen2 и из одной линии обеспечивает сразу семь. Размеры радиаторов немного отличаются, но, видимо, не потому, что на верхний приходится шесть транзисторных сборок, а на боковой – семь. Скорее всего, дело в оптимальной компоновке.
Все три изготовлены из алюминиевого сплава и окрашены в серый металлический цвет, имитирующий титановый сплав. Оребрение не очень развитое, но и греются они не так ощутимо. Площадь отвода тепла увеличивается за счет шероховатой поверхности. У основания этих радиаторов проделан желобок, через который проходит медная никелированная тепловая трубка.
В качестве термоинтерфейса применена серая терморезинка толщиной около 1 мм. Крепятся радиаторы с обратной стороны при помощи шести винтов жестко. Для этого предусмотрены две специальные пластины, через отверстия в которых и проходят четыре из них.
Они также изготовлены из алюминиевого сплава, но окрашены в черный цвет. Помимо того, что они распределяют нагрузку крепежа, присутствует элемент теплоотвода, поскольку терморезинка соприкасается непосредственно с печатной платой, а драйверы в ней просто утопают, что заметно по отпечатку на поверхности.
Еще один радиатор расположен на наборе системной логики Intel Z170.
Он средний по размерам и также изготовлен из алюминиевого сплава. В нем проделано отверстие, которое спереди закрыто декоративной пластиной с прозрачным логотипом ROG. Внутри спрятана группа светодиодов, которая подсвечивает эту эмблему различными цветами и с разными эффектами. Однако для этого необходимо установить специальную утилиту Lighting Control.
Ребра на данном радиаторе практически отсутствуют, а цвет его совпадает с верхними. Выделяется лишь декоративная пластинка с логотипом, поскольку она темнее и обрамлена красными линиями. Крепление осуществляется с обратной стороны при помощи четырех винтов, которые вкручиваются в стальные втулки. В качестве термоинтерфейса здесь также используется терморезинка темно-серого цвета.
Под радиатором находится чипсет Intel Z170.
Для обеспечения его дополнительной безопасности он приклеен по углам особо прочным составом. А с обратной стороны крепится специальная стальная рамка, которая полностью исключает любой изгиб платы в области чипсета. Это особенно актуально на открытых стендах, где в качестве подложки используют мягкий неопрен.
Рамка изготовлена из стали, окрашена в черный цвет и жестко крепится к печатной плате при помощи четырех винтов.
Функциональные особенности чипсета мы уже изучили вдоль и поперек по обзорам других материнских плат. В частности известно о наличии у него 20-ти линий PCI-e Gen3. Также он обеспечивает поддержку до шести устройств SATA 6 Гбит/с.
Здесь мы видим, что вбок выведено восемь портов этого стандарта, причем четыре из них объединены в два SATA Express, а также еще один порт U.2. Пока этот стандарт как-то не прижился, а большую популярность обрел другой интерфейс – M.2. Сейчас уже активно появляются новые накопители с таким разъемом и поддержкой нового протокола NVMe.
Два дополнительных порта SATA SATA 6 Гбит/с реализованы при помощи отдельного контроллера ASMedia ASM1061, который распаян рядом.
Неподалеку распаян разъем M.2, который обеспечивает поддержку соответствующих накопителей как по интерфейсу SATA, так и по PCI-e.
Конечно же, здесь поддерживается самая последняя его модификация, а именно M.2 PCI-e x4 Gen3, которая обеспечивает теоретическую пропускную 32 Гбит/с.
Еще чипсетом предусмотрена поддержка до десяти портов USB 3.0. Четыре из них расположены на задней панели и четыре в виде двух колодок распаяны на плате. Обе находятся недалеко от коннектора питания ATX 24-pin.
Есть поддержка и более современного стандарта – USB 3.1. Четыре таких порта расположены на задней панели. Три из них USB 3.1 Type-A, а еще один USB 3.1 Type-C. Два из них реализованы при помощи дополнительного контроллера ASMedia ASM1142, а еще два при помощи Intel DSL6540.
Последний чип также обеспечивает поддержку интерфейса Thunderbolt 3. В правом нижнем углу находится разъем для подключения кнопок и индикаторов корпуса.
Там же можно обнаружить два четырехконтактных коннектора для подключения вентиляторов. Всего таких разъемов на плате шесть плюс еще один для подключения помпы СВО замкнутого типа. Рядом с тремя из них находятся разъемы для термопар. Левее расположены две кнопки: SLI/CFX и BIOS Select.
С помощью первой переключаются режимы работы нескольких видеоадаптеров: 2-Way, 3-Way, 4-Way. В каждом случае рядом со слотами загораются светодиоды, чтобы было понятно в какие слоты устанавливать карты. Другая кнопка позволяет выбирать BIOS, который будет загружаться. Здесь две совершенно независимые микросхемы, а светодиоды показывают, которая из них активна. Это очень удобно поскольку в один чип можно зашить обычный BIOS, а во второй модифицированный для разгона процессоров без буквы «K».
По соседству расположен пятиконтактный коннектор для подключения специальной дочерней платы Fan Extention, которая поставляется в комплекте к данной плате. Далее по нижнему краю расположены две колодки четырех портов USB 2.0 и специальный разъем ROG Extension, для подключения устройства ASUS OC Panel. Последний включает в себя еще одну колодку USB 2.0.
Устройство ASUS OC Panel тоже поставляется в комплекте к данной плате. Мы уже могли видеть его на материнской плате ASUS Rampage V Extreme. Там поставлялось устройство первой ревизии, а вторая появилась только на ASUS Maximus VIII Extreme. Оба без проблем работают с данной платой.
Левее по нижнему краю можно найти разъем для обеспечения интерфейса Thunderbolt, колодку для подключения разъемов передней аудиопанели и разъем Molex для подачи дополнительного питания на шину PCI-e при установке нескольких видеокарт.
Всю левую часть занимает звуковой кодек. Он называется Supreme FX 2015. Основная микросхема закрыта декоративной крышкой, но мы знаем, что здесь скрывается Realtek ALC1150.
По новомодной традиции звуковая часть отделена от остальной платы линией толщиной в 1 мм без слоев металлизации. Поскольку она получается полупрозрачной, то производители плат зачастую распаивают с обратной стороны светодиоды, чтобы выделить эту границу. Здесь мы видим описанную выше картину. К этому стоит прибавить разделение аудиоканалов на разные слои.
Что касается остальных компонентов звуковой подсистемы, то они уже были описаны практически в самом начале этой статьи.

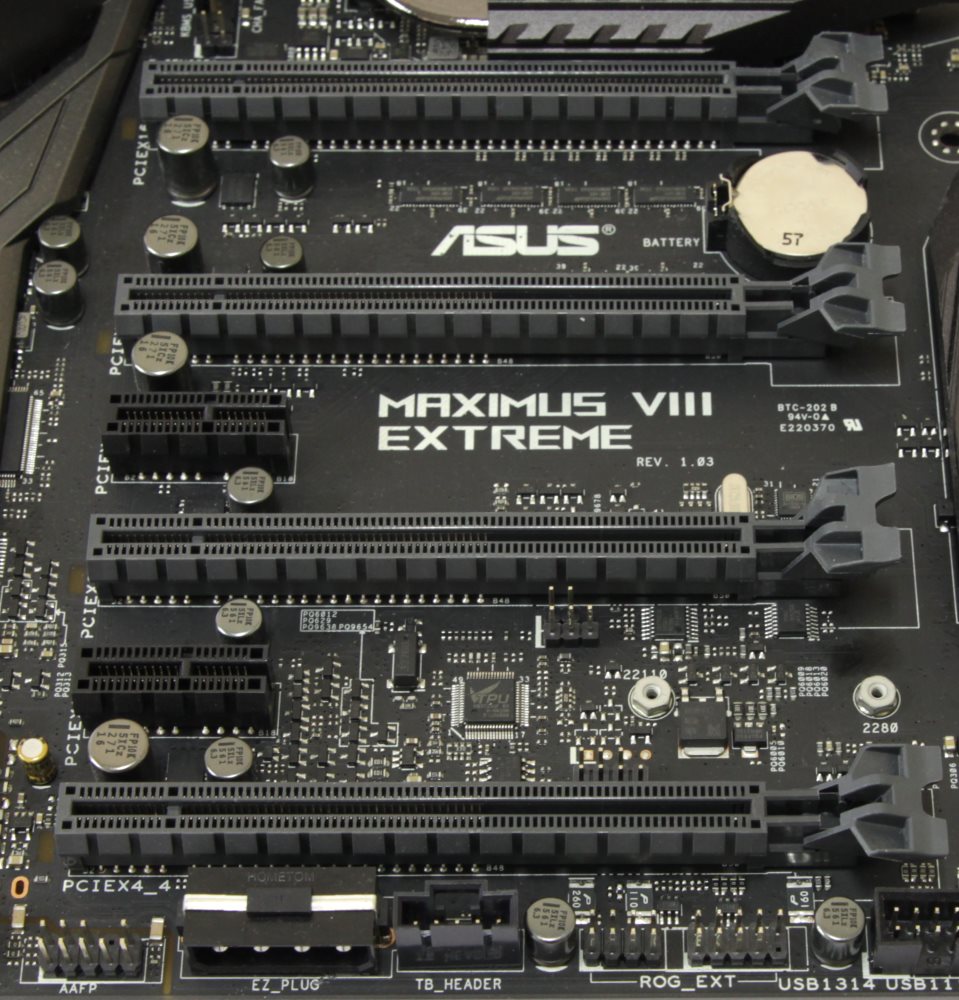

На плате расположено шесть слотов расширения: два PCI-e x1 и четыре PCI-e x16.
Первые с правого края не ограничены, а это значит, что можно устанавливать платы длиннее. Теперь даже эти разъемы получают линии PCI-e третьего поколения от чипсета Intel Z170. Верхние и три слота PCI-e x16 получают их непосредственно от процессора и делят 16 линий в конфигурациях: x16+x0+x0; x8+x0+x8; x8+x4+x4. Нижний слот PCI-e x16 аппаратно ограничен до x4 Gen3, поскольку обеспечивается чипсетом.
Из мультиграфических технологий поддерживаются как SLI, так и CrossFire. Лично мне не нравится такое расположение слотов, поскольку при установке видеокарты в верхний слот появляется несовместимость с крупными кулерами. Приходится устанавливать одиночную видеокарту в третий слот PCI-e x16, и она работает в режиме x8.
Под разъемами задней панели распаяна микросхема гигабитного сетевого контроллера Intel I219V.
В правом верхнем углу можно обнаружить целый блок управления платой. Здесь находится много джамперов и разных кнопок, а также сдвоенный семисегментный индикатор POST-кодов загрузки и инициализации.
Среди кнопок здесь расположились: Power, Reset, Retry, SafeBoot, MemOK! Судя по названиям легко понять, за что отвечает каждая из них. Что касается переключателей, то их два. Один из них на четыре секции и позволяет управлять слотами PCI-e x16. Другой включает режим Slow Mode, который полезен при экстремальном разгоне. Кроме этого здесь можно обнаружить джампер LN2 Mode.

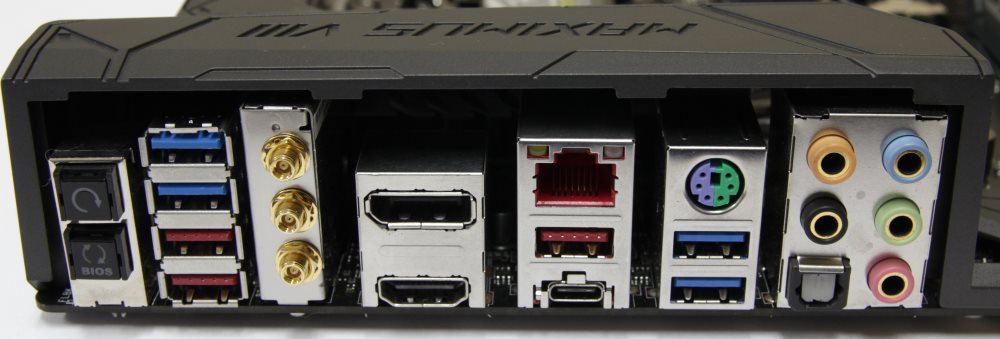

На задней панели расположились следующие интерфейсы.

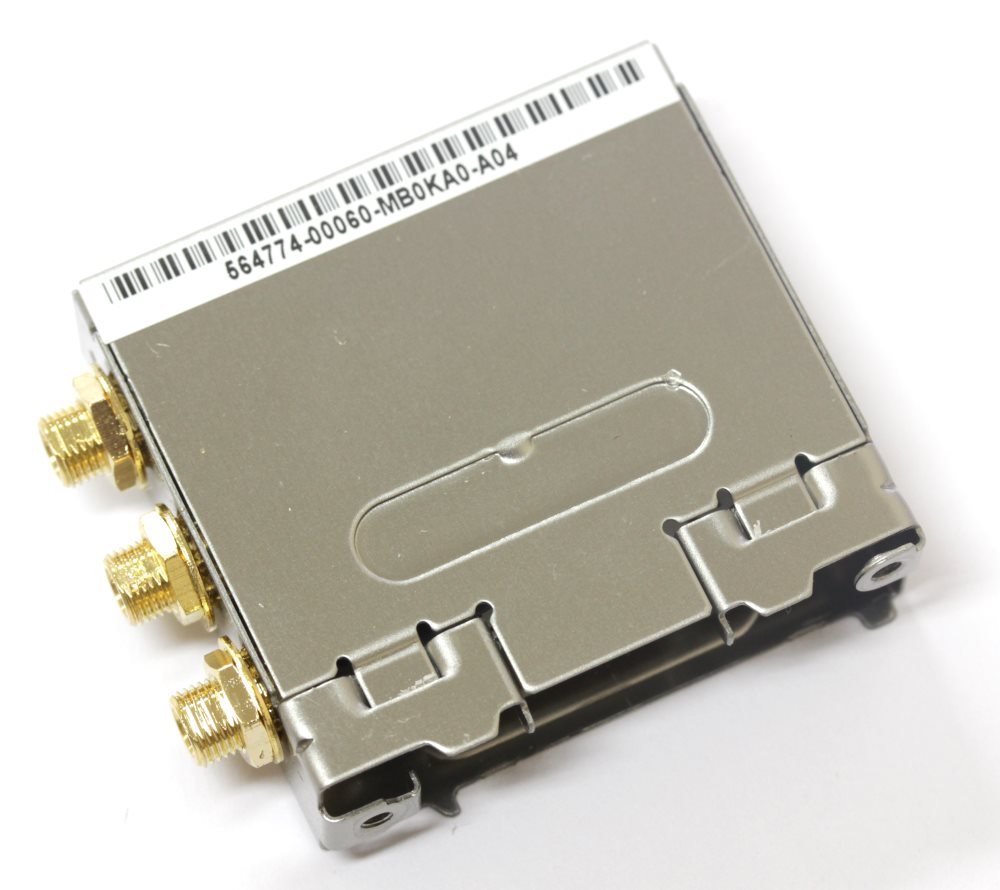

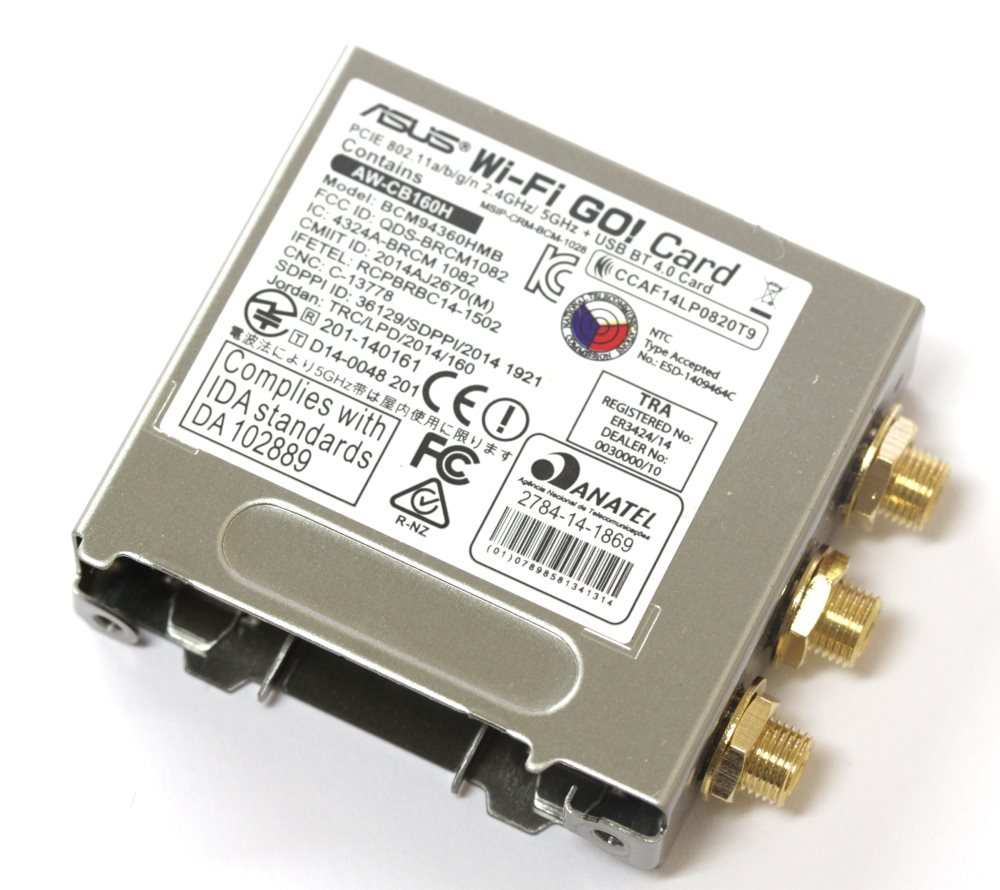

Беспроводной модуль уже знаком нам по материнской плате ASUS Z170 Premium. Он поддерживает самые последние стандарты беспроводной связи, а также обеспечивает высокую скорость передачи данных благодаря одновременной работе в двух диапазонах: 2,4 ГГц + 5 ГГц.
Кроме этого поддерживается стандарт беспроводной связи Bluetooth 4.0. Беспроводной модуль устанавливается в интерфейс mini PCI-e и крепится с обратной стороны двумя винтами.

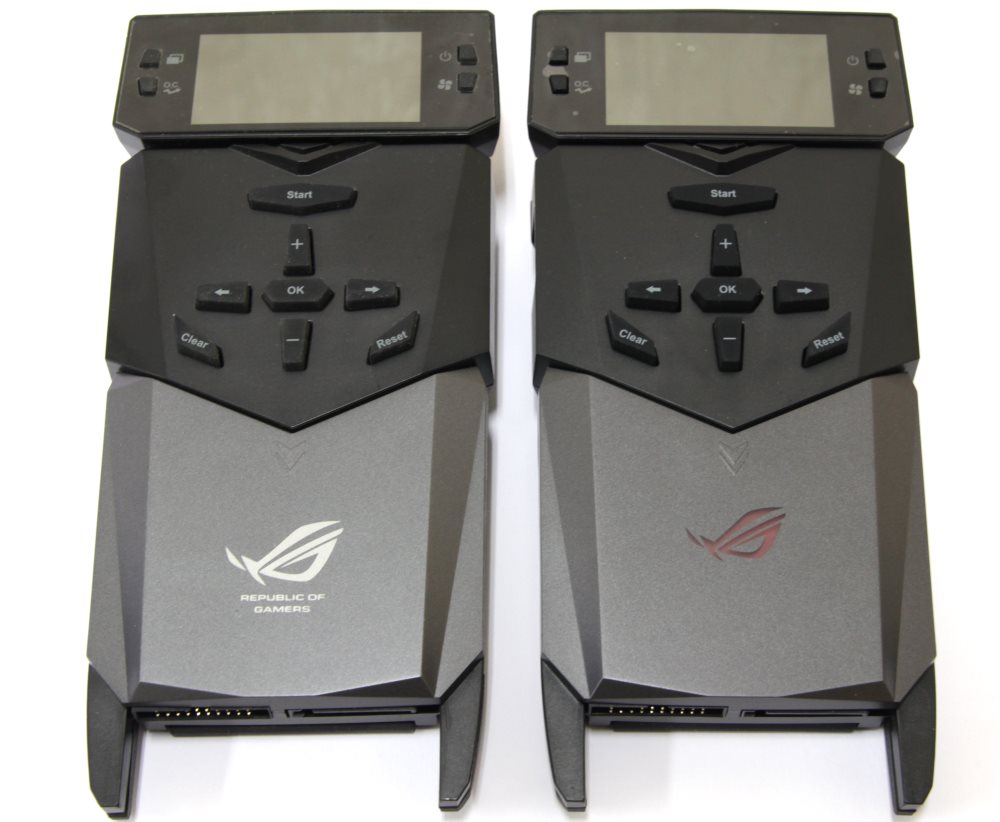

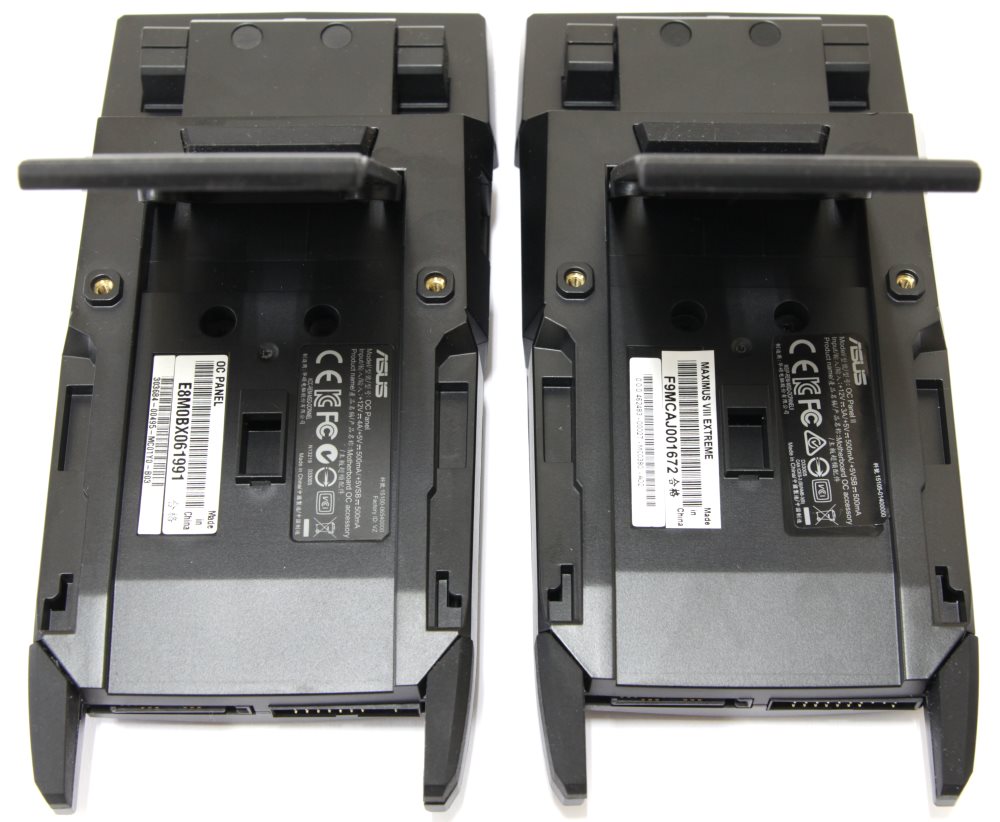

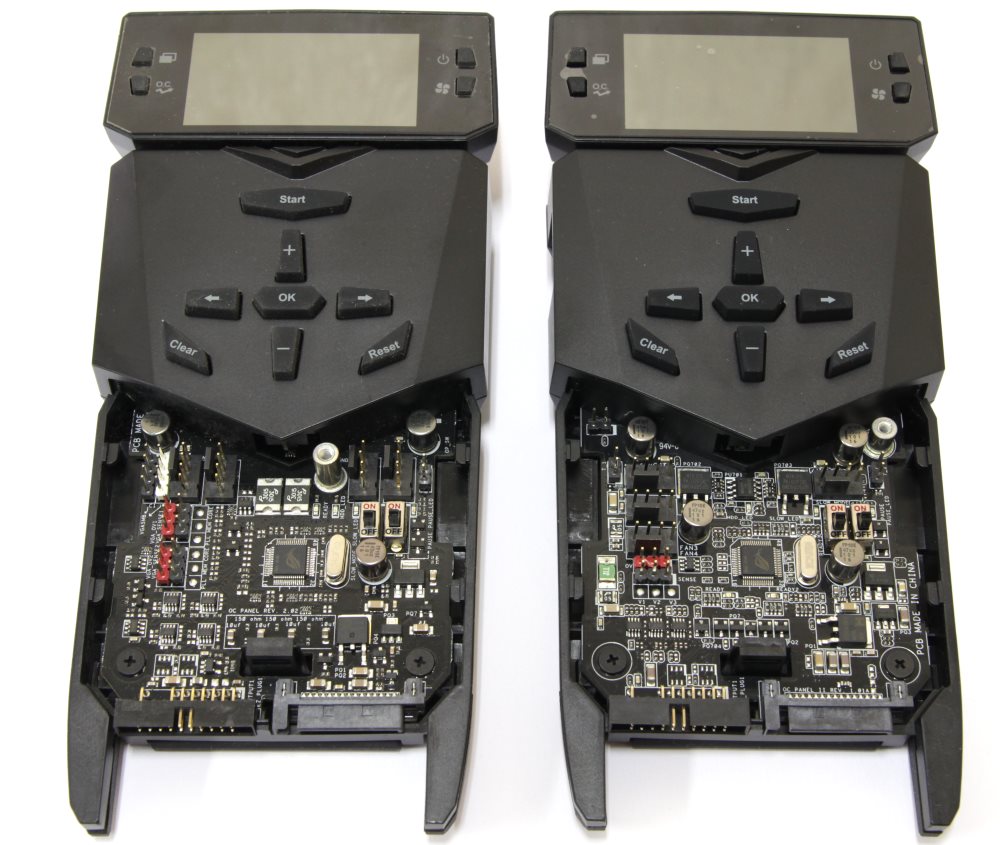

В самом начале статьи я уже упоминал, что в комплекте с материнской платой поставляется устройство OC Panel II. Конечно, отличия с первой версией есть, но я бы не назвал их очень существенными.
Здесь также для подключения к плате используется специальный кабель, а дополнительное питание подается через такой же разъем как на SATA накопителе.
Внутри они сконфигурированы немного иначе, но основным отличием новой версии является наличие подсвечивающегося логотипа на крышке. Еще к старой ревизии можно было подключить две видеокарты для мониторинга, а теперь только одну, но это не такая большая проблема, поскольку соединительных кабелей все равно нет в комплекте. Остальные все функции идентичны.

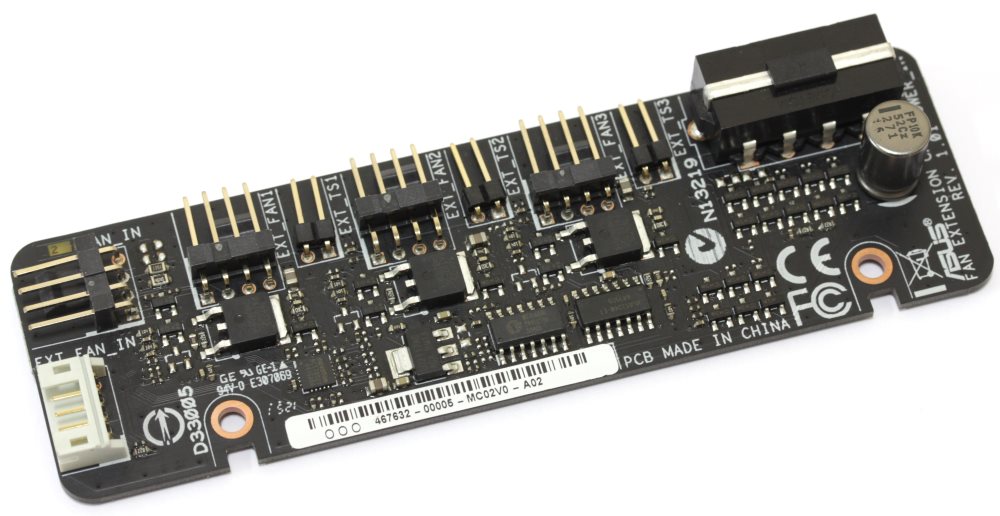

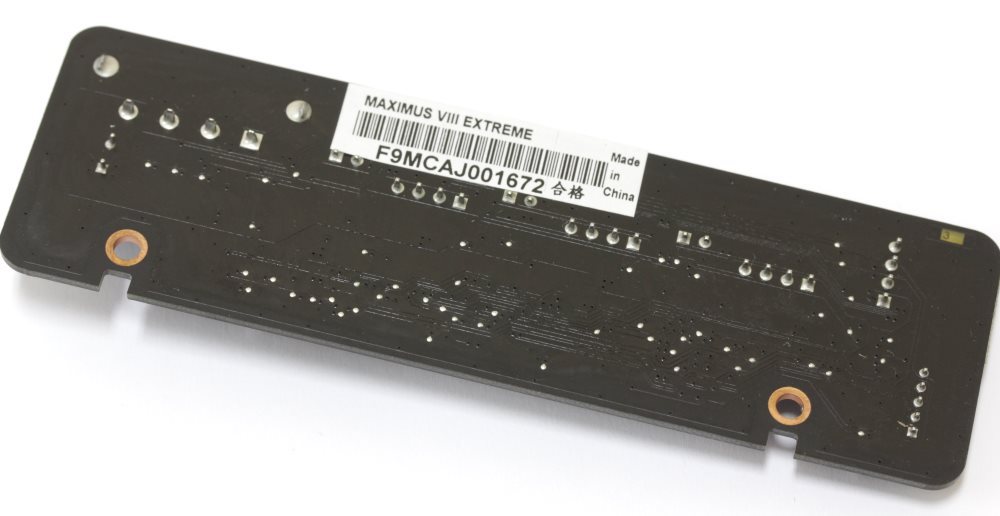

И еще в комплекте к данной материнской плате мы могли видеть уже знакомое нам устройство ASUS Fan Extension.
Оно позволяет существенно увеличить количество подключаемых вентиляторов. При этом всеми ими можно управлять и в том числе в BIOS. Эта функция работает благодаря подключению специального пятиконтактного кабеля. Однако питание подается через разъем Molex.
| Поддерживаемые процессоры | Intel Celeron G, Pentium DC G, Intel Core i3, i5, i7 шестого поколения в исполнении Socket 1151 |
| Системная шина, частота | DMI 3.0 (8 ГТ/с) |
| Системная логика | Intel Z170 |
| Оперативная память | 4 x 288-pin DDR4 DIMM, двухканальный режим, до 64 Гбайт при частоте 2133 (2400 / 2666 / 2800 / 3000 / 3200 / 3300 / 3333 / 3400 / 3466 / 3733 / 3866 (разгон)) МГц |
| Слоты расширения | 3 - PCI-e x16 Gen3 (x8+x4+x4); 1 - PCI-e x16 Gen3 (x4); 2 - PCI-e x1 Gen3 |
| Поддержка Multi-GPU | CrossFireX, SLI |
| Поддержка SATA/RAID | 6x SATA 6.0 Гбит/с портов – Intel Z170; RAID 0, 1, 5, 0+1, JBOD; 2x SATA 6.0 Гбит/с порта – ASMedia ASM1061; RAID 0, 1; 2x SATA Express порт – Intel 170; 1x M.2 порт – 1x PCI-e x4 Gen3; 1x U.2 порт - совмещен с M.2 (1x PCI-e x4 Gen3) |
| Поддержка M.2 SATA / M.2 NVMe | Да / Да; |
| Сеть | 1х Intel I219V |
| Аудио | Realtek ALC1150 – 8-канальный HD аудиокодек |
| USB 2.0 | 6x USB 2.0 (Intel Z170) |
| USB 3.0 | 4+4x USB 3.0 (Intel Z170) |
| USB 3.1 | 2x USB 3.1 (ASMedia ASM1142); 2x USB 3.1 (Intel DSL6540) |
| Thunderbolt 3 | Да |
| Системный мониторинг | Nuvoton NCT6793D |
| Питание материнской платы | ATX 24-pin, 8pin ATX 12V, 4pin ATX 12V |
| Разъемы и кнопки задней панели | 4x USB 3.1; 4х USB 3.0; 1х PS/2; 1x RJ45; 1x HDMI; 1x Display Port; 5x 3,5 мм Jack; 1х Optical S/PDIF Out; 1x ClrCMOS; 1x BIOS Flashback; 3x Ant |
| Фирменные технологии |
|
| Размеры, мм | 305 x 272 |
| Форм-фактор | EATX. |
С новым поколением материнских плат ASUS графическая оболочка BIOS претерпела небольшие изменения. Что касается функциональных возможностей, то они не изменились. Работать по-прежнему комфортно и просто. Меню интуитивно понятно, разгон осуществляется очень легко, особенно учитывая наличие специальных предустановок.
Теперь в меню Favorites сразу автоматически попадают пункты, которые подвергались частому изменению. А в настройках таймингов памяти есть множество предустановок, размещенных согласно производителям микросхем, а также установленной конфигурации модулей памяти.
Тестирование материнской платы ASUS Maximus VIII Extreme проводилось в составе следующей конфигурации:
Поскольку в моем случае используется стенд с воздушным охлаждением, то разгон на данной плате больше напоминает аркадную игру. Все происходит быстро и без особых усилий. Тем не менее, лучше начать со скальпирования процессора. Если вы не планируете этого делать, то, на мой взгляд, не стоит и думать о покупке ASUS Maximus VIII Extreme. То же самое можно отнести и к воздушному охлаждению. Вы быстро упретесь в потолок возможностей своего ЦП и памяти, хотя родная стихия этой модели – бенчмарки и установка новых мировых рекордов. Неспроста она очень часто мелькает в рейтингах HWBOT.
Что касается экстремального разгона, то в случае данной платы мне довелось его наблюдать во время мероприятия ASUS OC Summit 2015. Только отобранные процессоры с VID меньше 1.2 В могут взять частоту 5.0 ГГц на воздухе и 6.0 – 6.4 ГГц на азоте. Все CPU были скальпированы, а под их крышку наносился термоинтерфейс Gelid GC-Extreme, поскольку он не теряет своих свойств при отрицательных температурах. Тогда с помощью ASUS Maximus VIII Extreme установили несколько рекордов.
Разумеется, мы протестируем рассматриваемую материнскую плату ASUS, но в реалиях тестового стенда. Для начала, как обычно, я запустил ее с настройками по умолчанию.
Ничего необычного здесь нет. В штатном режиме процессор обычно функционирует на частоте 4.2 ГГц, а режимы энергосбережения неактивны.
Впрочем, я не стал экспериментировать с автоматическим разгоном, а сразу вручную установил все необходимые установки для достижения максимального результата на воздухе.
И поскольку у меня оказался не самый удачный экземпляр процессора, то напряжение для данной частоты требуется достаточно высокое. И здесь пришлось задействовать и скальпирование, и «жидкий металл» под крышкой. По-другому таких температур при таком напряжении просто никак не увидеть.
Краткий итог прост. У модели ASUS Maximus VIII Extreme предусмотрен огромный потенциал для разгона, а большое количество различных предустановок позволяет ориентироваться в том, какие параметры и на сколько необходимо изменять.
Тестирование ASUS Maximus VIII Extreme проводилось в корпусе Corsair Graphite 600T, с открытой боковой стенкой, при комнатной температуре 24°C в следующих режимах:
Тесты проводились под операционной системой Windows 7 x64 SP1, прогонялись по пять раз, потом выбирались средние значения.
3DMark 06Посмотрим теперь на температуру радиаторов.
Температура верхнего радиатора транзисторовЗвуковой кодек представлен микросхемой Realtek ALC1150. Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD201, Zalman ZM-RS6F и акустики Microlab PRO 1.
Качество звучания никаких серьезных нареканий не вызывает. Звук очень чистый даже на максимальных уровнях громкости. Вопреки традициям я протестировал встроенный звук при помощи программы RMAA и получил следующие результаты.
16 бит, 44.1 кГц
24 бит, 192 кГц
Впрочем, самый лучший звук на этой системной плате появляется тогда, когда кипящий азот начинает клокотать в стакане. Ведь данная модель предназначена все-таки для оверклокеров и серьезного разгона. На самом деле звучание ничем не хуже, чем на других платах серии ASUS Maximus VIII.
Безусловно, у ASUS получилась отличная материнская плата, отличная от многих других моделей. Если кратко, то это инструмент для разгона процессоров. Разгон и только разгон – вот основная ее стихия. Без, как минимум, хорошего водяного охлаждения, нет и смысла задумываться об ее приобретении. Здесь актуален только экстрим, о чем прямо сказано в названии продукта. Подойдет ли она геймерам? Да, но им лучше обратить внимание на версию ASUS Maximus VIII Extreme / Assembly. Почему? В ее комплекте идет отдельный сетевой адаптер 10GBE и внешняя звуковая карта, а вот OC Panel, напротив, отсутствует. Ну а герой обзора более всего подходит для энтузиастов.
Огромное количество предустановок в BIOS поможет разобраться в разгоне данной платформы. Они не столько помогают автоматизировать процесс разгона, сколько понять, какие параметры и на сколько нужно изменять, чтобы добиться требуемого результата. Именно поэтому данную модель можно назвать инструментом. Кроме того, она обладает отличными функциональными возможностями. Здесь можно установить множество накопителей различных типов, а еще есть возможность поставить четыре видеоадаптера в 4-WAY SLI или Quad CrossFire. И даже не надо переживать, что разогнанный до 6 ГГц процессор Intel Core i7-6700K их не вытянет.
Есть ли у данной материнской платы недостатки? Да, но их не так много и они не связаны с ее основным предназначением – разгоном. Прежде всего это цена. Эта модель отнюдь не бюджетная, и поэтому для разгона на воздухе можно найти что-то проще, например ASUS Maximus VIII Hero. Другой недостаток не столь существенный – это габариты. Плата представлена в формате EATX, а значит, влезет не во всякий корпус. Кого-то могут не устроить и постоянные щелчки при включении от сигнального реле NEC UD2-4, но это уже дело вкуса. В остальном плата всем хороша для энтузиастов, а геймеры, скорее всего, выберут ASUS Maximus VIII Extreme / Assembly.
