Компания Nvidia согласно традиции выпустила в первую очередь игровые графические ускорители GeForce GTX 1070 и GTX 1080. И, как мы знаем из истории, ее флагманом станет более мощная модель с приставкой Ti – Titanium (аналогично парам GTX 770 и GTX 780, GTX 970 и GTX 980). Достойной альтернативы этим решениям пока нет, ведь главный конкурент в виде AMD решил сделать ставку на самый оживленный и «денежный» сегмент, представив Radeon RX 460, RX 470 и RX 480.
Впервые за несколько лет компания AMD провела впечатляющую и интересную акцию, анонсируя новое поколение видеокарт Polaris 10/11, постепенно предоставляя обрывки информации и шаг за шагом подпитывая интерес к новинкам. Модели Radeon RX 480 с объемом видеопамяти 4 Гбайт и 8 Гбайт выступили весьма достойно и могли похвастать как производительностью, так и стоимостью.
Ее оппоненту пришлось действовать стремительно – анонс ответного продукта GeForce GTX 1060 перенесли с сентября на июль. При этом он обходит конкурирующее решение, хотя и ценником обладает соответственно выше. Единственное – силы у обоих игроков быстро кончились: большая часть резервов видеокарт распродана, причем предзаказы растянулись на недели. А партнеры AMD отметились затягиванием выпуска на рынок версий оригинального дизайна.
Компания Gigabyte одной из первых представила линейку видеокарт G1 Gaming, основанных на графических процессорах Nvidia. Благодаря нашему партнеру – компании Регард, знакомство с ними начнется с версии GeForce GTX 1070 G1 Gaming.
Полное название: Gigabyte GeForce GTX 1070 G1 Gaming, код производителя: GV-N1070G1 Gaming-8GD.
Новинка Gigabyte поставляется в достаточно крупной коробке с обновленным дизайном: теперь она полностью черная с ярко-оранжевым кибернетическим глазом.
Отмечены заводской разгон, фирменная система охлаждения Windforce и современный атрибут любого игрового решения – подсветка (да еще и полного спектра RGB). Помимо этого, указана поддержка средств виртуальной реальности.
На обратной стороне упаковки в деталях рассказывается о системе охлаждения, отобранных графических процессорах и подсветке. Чуть ниже притаилась рекомендация, которая гласит, что видеокарте требуется блок питания мощностью не менее 500 Вт.
За красивой полиграфией скрыта коробка из плотного черного картона с логотипом производителя. Из интересных особенностей – разработчики пошли по пути одного бренда и спрятали всю комплектацию в отдельный бокс-конверт.
Однако набор аксессуаров скромен. Производительность растет, а комплект поставки мельчает. В него вошли только руководство пользователя и диск с драйверами.
Видеокарта Gigabyte GeForce GTX 1070 G1 Gaming получила знакомые очертания благодаря оригинальной системе охлаждения Windforce 3X, которая претерпела очередную реинкарнацию.
Обновленный кожух с оранжевыми вставками повеял чем-то знакомым, и мне почему-то вспомнились модели Gigabyte серии GeForce GTX 570. При взгляде на пластиковый орнамент вызывают интерес мысли дизайнера по оформлению, ведь подобный внешний вид придется по вкусу не всем пользователям.
Обратная сторона скрыта металлическим «бэкплейтом», который закрывает всю печатную плату. Нашлось место и наименованию компании, а вот сквозные прорези отсутствуют, что может негативно сказаться на температурном режиме.
Задняя панель задействовала пять видеовыходов:
Поддерживаются следующие разрешения:
Графические ускорители Nvidia на новом техпроцессе оказались экономичны, однако ради реализации высокого частотного потенциала разработчики устанавливают дополнительное питание, как говорится, с запасом.
На модели Gigabyte GeForce GTX 1070 G1 Gaming это восьмиконтактный разъем на краю платы, который для удобства развернули защелкой вверх.
Подсветка на видеокарте вещь декоративная, нежели необходимая, но производители встраивают ее повсеместно. Новинка умеет подсвечивать логотип различными цветами и режимами, а также информировать об остановке вентиляторов.
Видимо, функция «0dB Fan» многим пользователям пришлась по вкусу.
Система охлаждения Gigabyte GeForce GTX 1070 G1 Gaming представлена фирменным кулером Windforce, который был модифицирован под новые нужды. Крепление происходит с помощью семи подпружиненных винтов в области графического процессора и зоны VRM.
Охладитель контактирует с GPU посредством прямого контакта, применен термоинтерфейс серого цвета. Большое основание реализовано за счет дополнительной пластины, которая взаимодействует со всеми микросхемами памяти через зеленые термопрокладки.
Подсистема питания – одна из важнейших точек видеокарты. За отвод тепла отвечает напаянная алюминиевая вставка.
Кожух снимается вместе со всеми вентиляторами типоразмера 80 мм, диаметр крыльчатки скромнее – 77 мм. Все они объединены посредством переходников и подключены к одному коннектору.
Модели вертушек представлены компанией Power Logic, маркировка PLD08010S12HH. Характеристики 12 В и 0.35 А, скорость вращения составляет 0-4200 об/мин.
Сам радиатор выполнен в двухсекционном варианте и набран из множества алюминиевых пластин. Ребра теплорассеивателя пронизаны двумя 8 мм тепловыми трубками, соединения пропаяны.
Последний элемент – опорная пластина или «бэкплейт». Она выступает как каркас жесткости и предотвращает печатную плату от выгибания. Жаль, что отсутствуют термопрокладки, которые могли бы участвовать в передаче тепла на крепежную пластину.
Печатная плата новинки построена на текстолите черного цвета и отличается от референсной модели. Сходства с другими PCB не выявлено.
Вся элементная база была выполнена по концепции Ultra Durable VGA, что на практике означает применение качественных конденсаторов, дросселей с ферритовым сердечником и полевых транзисторов.
Подсистема питания реализована по формуле «6+2», где шесть фаз отводится на графический процессор, две – на видеопамять. Это дает надежду на более высокий и стабильный разгонный потенциал. Она реализована на цифровом ШИМ-контроллере uP9511P производства компании ON Semiconductor.
Сердцем героя обзора стал GPU GP104, произведенный по 16 нм техпроцессу на 22-й неделе 2016 года. Он включает 1920 шейдеров, 64 блока растеризации и 120 текстурных блоков.
Видеокарта оснащается 8 Гбайтами видеопамяти, которые набраны восемью микросхемами производства Samsung. Их тактовая частота составляет 2000 МГц (эффективная частота – 8000 МГц).
Тестирование видеокарты Gigabyte GeForce GTX 1070 G1 Gaming проходило в составе следующей конфигурации:
Программное обеспечение
Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner v4.3.0 Beta 4.
Проверка стабильности работы ускорителей в процессе разгона производилась утилитой MSI Kombustor 3.5 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакетов 3DMark 2013, 3DMark 11 и 3DMark Vantage.
Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовался Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080).
Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБ. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБ. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБ, граница условного комфорта – 37 дБ. Температура воздуха в помещении составляла 26 градусов по Цельсию.
Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК термометром Fluke 59 MAX.
Разработчики наделили Gigabyte GeForce GTX 1070 G1 Gaming заводским разгоном, повысив частоту видеоядра с 1506 МГц до 1595 МГц, в режиме Boost – с 1683 МГц до 1785 МГц. Частота памяти осталась эталонной – 2000 МГц.
В качестве положительного момента отметим уровень шума новинки, а точнее – его отсутствие, ведь вентиляторы в режиме простоя останавливаются, а подсистема питания не издает никаких паразитных звуков. Температура в среднем держится на отметке 45°C.
Пока не так много утилит может рассказать о скрытых внутренних параметрах. Судя по всему, редакторы BIOS будут доступны позднее. Из опробованных мною программ только Aida64 смогла преподнести хоть какую-то информацию.
Игровая нагрузка будет воссоздана бенчмарком Heaven Benchmark 4.0 с максимальными настройками графики, что позволит оценить производительность видеокарты, ее возможности и температурные данные.
После теста вентиляторы раскручиваются до 2200 об/мин, но назвать их шумными язык не поворачивается. То ли перед нами обновленная ревизия, то ли систему оптимизировали, однако ранее подобные модели вертушек были настырнее. Температура GPU держится на уровне 67°C. Что касается уровня производительности, то он сопоставим с GeForce GTX 980 Ti.
Более серьезную нагрузку обеспечит MSI Kombustor. И здесь система охлаждения продолжает держать марку: 2500 об/мин и 71°C дают определенные шансы для достижения баланса в системе. Уровень шума средний.
Один из моих любимых этапов – ручной разгон с повышением напряжения и без. Потенциал графических процессоров Nvidia сложно оспаривать, посмотрим, чего удастся добиться. Несколько попыток потрачено на достижение следующих настроек:
Разгон составляет 8% и 15% соответственно. Система охлаждения работает в автоматическом режиме, не дав графическому процессору разогреться выше 70°C.
Повышение напряжения не приводит к существенному увеличению частотного потенциала, однако достигнута планка 2100 МГц по ядру в режиме Boost. Видеопамять работает при 2350 МГц, но при этом в жертву принесен акустический комфорт.

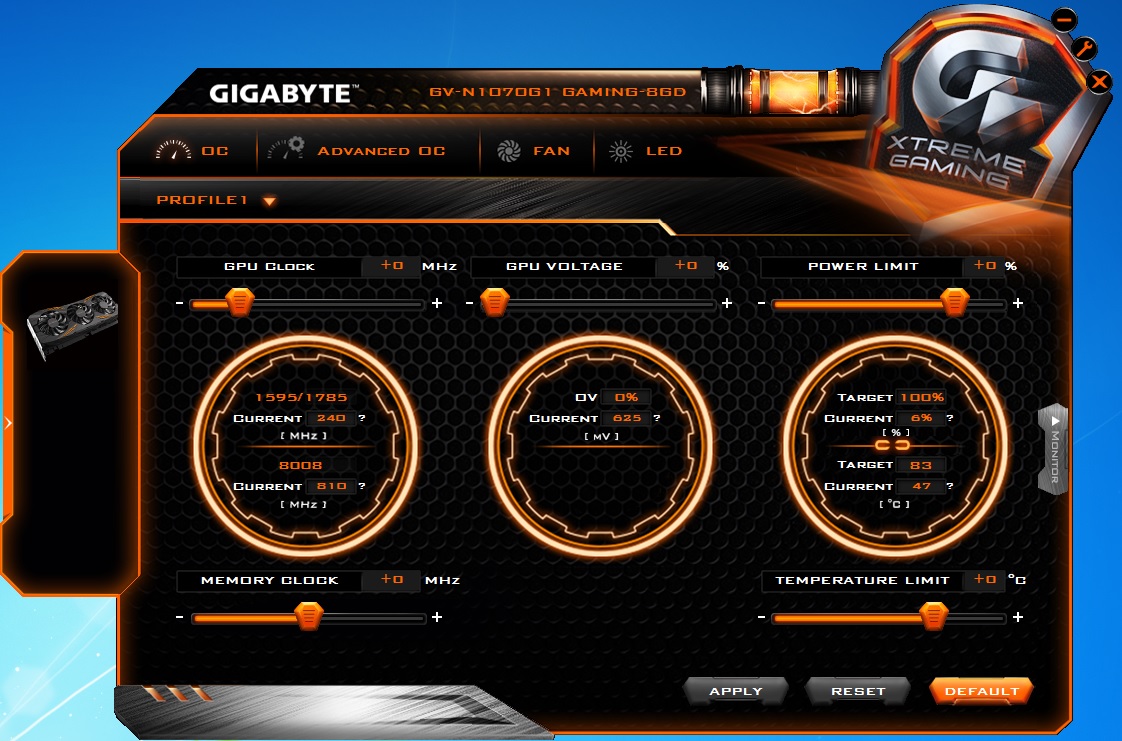

Скажу несколько слов о новой утилите для разгона компании Gigabyte – Extreme Gaming. Программа обладает удобным интерфейсом и хорошей функциональностью, предусмотрено разделение на отдельные видеокарты, подключенные в системе.
Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения. Данная видеокарта лишена датчиков в области цепей питания, поэтому результаты силовой части были получены с помощью пирометра.
График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.
Энергопотребление системы, ВтЭнергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в Heaven BenchMark 4.0 проводилось при следующих настройках – quality: ultra, tessellation: extreme, AA8x, 1920 х 1080.
Видеокарта Gigabyte GeForce GTX 1070 G1 Gaming показала себя достойным представителем класса GeForce GTX 1070. Это первая нереференсная модель, попавшая ко мне на обзор, однако придраться не к чему. Она соответствует всем базовым критериям, обеспечивая высокую производительность, хорошие температурные показатели и низкий уровень шума. Отметим и качественную элементную базу, и заводской разгон. А кто-то останется неравнодушен и к новому дизайну системы охлаждения.
Переход на 14 и 16 нм техпроцесс благотворно сказался на энергопотреблении и частотном потенциале современных графических ускорителей, отодвинув потребление последних от планки в 250 Вт. Благодаря этому производители вновь могут вернуться к гонке вооружений и наращиванию числа транзисторов и ядер. Конечно, все это случится лишь в будущем, а пока можно рассчитывать лишь на благоразумие вендоров при создании новых моделей.
В целом новинка Gigabyte GeForce GTX 1070 G1 Gaming оставила позитивное впечатление. Дело за малым: дождаться утилит для редактирования BIOS и достичь новых рекордов разгона.
