Не так давно через наши руки прошла ASUS ROG GeForce GTX 1080 Strix, а теперь в лабораторию попала ее младшая версия, основанная на облегченном варианте графического процессора GP104. Визуально две модели очень схожи по внешнему виду, размерам и элементам системы охлаждения.
Отличия кроются внутри. Помимо различий в конфигурации GPU, GeForce GTX 1070 лишилась второго разъема питания, оставшись лишь с одним 8 pin. Дальше – больше, несмотря на визуальное сходство, это действительно две разные видеокарты.
| Модель | A, мм |
B, мм |
C, мм |
D, мм |
A1, мм |
B1, мм |
C1, мм |
| ASUS ROG GeForce GTX 1070 Strix / GTX 1080 Strix | 285 | 117 | 35 | 88/84 | 298 | 120 | 40 |
| Palit GeForce GTX 1080 GameRock Premium Edition | 267 | 120 | 52 | 96 | 282 | 120 | 57 |
| Nvidia GeForce GTX 1070/ GTX 1080 | 267 | 98 | 36 | 64 | 267 | 98 | 40 |
А – длина печатной платы, без учета системы охлаждения и планки портов видеовыходов.
В – ширина печатной платы, без учета контактов PCI-E и системы охлаждения.
С – высота от горизонтальной плоскости печатной платы до уровня верхней поверхности системы охлаждения.
D – диаметр вентилятора/ов по внешнему радиусу.
А1 – длина печатной платы, с учетом системы охлаждения (если выходит за пределы печатной платы) до планки портов видеовыходов.
В1 – ширина печатной платы, без учета контактов PCI-E, но с замером системы охлаждения (если выходит за пределы печатной платы).
С1 – высота, с учетом задней пластины (если есть)/винтов крепления радиатора до уровня верхней поверхности системы охлаждения. Если она ниже высоты задней планки портов видеовыходов, то измеряется высота до верхней точки планки.
Компания ASUS использует единый формат для видеокарт серии ROG Strix. По ширине герой обзора несколько превосходит стандартные 98 мм. Зато толщина привычная – ровно два слота расширения на материнской плате.
Не менее привычный, можно даже сказать референсный вариант комбинации видеовыходов заменен на сочетание одного DVI, двух HDMI и двух DisplayPort.
Сверху – GeForce GTX 1070, снизу – GTX 1080. На младшей модели изменения заметны невооруженным глазом. К примеру, количество фаз питания сокращено с 8+2 до 6+1.
В каждой фазе по-прежнему задействована Dr.MOS микросхема питания – IR3555. Если рассуждать логически, получается, что инженеры ASUS решили, что для 180 и 150 Вт достаточно соотношения 22-25 Вт на одну фазу. Причем в GeForce GTX 1070 система питания должна работать с меньшей нагрузкой.
По странному обстоятельству ASUS ROG GeForce GTX 1070 Strix оснащена лишь одним разъемом дополнительного питания. Возможно, это скажется на разгоне при недостаточном количестве электроэнергии, поступающем видеокарте. Но надо помнить, что разъем 8 pin вкупе со слотом PCI-e способен обеспечить ее запросы.
Ставшая уже привычной индикация состояния питания разъема расположена рядом с измерительной площадкой. Видеокарты серии ROG поддерживают как прямой вольтмод, так и с помощью коннекторов ASUS VGA Hotwire.
Для того чтобы активировать управление напряжениями, нужно замкнуть площадку LN2, расположенную справа от разъемов VGA Hotwire. После корректной активации при включении видеокарты загорится LED индикатор, который находится над площадкой LN2. Если вы планируете использовать VGA Hotwire, то достаточно припаять провода к разъемам Hotwire. Верхние три точки – мониторинг, нижние – управление напряжениями.
Как уже упоминалось, питание подается на видеокарту с одного разъема 8 pin. Суммарная потребляемая мощность по спецификациям – до 225 Вт, при условии единственного графического ускорителя в системе.
В качестве ШИМ-контроллера используется рекомендуемый Nvidia – uP9511P.
По унификации с ASUS ROG GeForce GTX 1080 Strix на GTX 1070 для управления питанием памяти поставили двухканальный uP9013Q. А количество фаз питания памяти сократили до одной.
Разъемы в торце печатной платы предназначены для дополнительных вентиляторов. Через них можно привязать скорость крыльчаток к температуре видеокарты. Это полезно, когда она стоит в корпусе, и расположенные рядом вертушки оказывают прямое воздействие на температуру компонентов устройства.
Но пока в фирменном программном обеспечении ASUS таких опций нет, и становится непонятно, как управлять дополнительными вентиляторами. Причем в описании модели нет ни единого слова об этом.
С обратной стороны находим еще несколько отличий: общий объем твердотельных конденсаторов на GeForce GTX 1070 уменьшен. Из-за этого частично страдает качество питания, поэтому ожидаем чуть худший потенциал разгона. Конечно, такое сравнение идет не на пользу младшей версии Strix, кажется, будто в ней экономят буквально на каждом шагу.
Но если обратить внимание на печатные платы других производителей, становится понятно, что экономический эффект преследует многих. Причем в некоторых ситуациях экономия еще сильнее, так что не будем придираться к ASUS. Для класса GeForce GTX 1070 печатная плата вполне конкурентоспособна и построена на отличных Dr.MOS микросхемах IR, что сейчас делают лишь единицы.
Восемь микросхем памяти Samsung с номинальной частотой 2000 МГц расположены с лицевой стороны.
Графический процессор GP104 собран на подложку в 2016 году на 18-й неделе.
Заявленные частоты работы видеокарты умеренные и в зависимости от выбранного режима составляют: по умолчанию – 1632 МГц (GPU Boost до 1835 МГц); OC Mode – 1657 МГц (GPU Boost до 1860 МГц). Память всегда работает на частоте 8 ГГц.
В принципе, частоты не такие уж и высокие, ряд конкурентов заявляет более привлекательные характеристики. Но мы-то знаем, одно дело написать, второе – соответствовать указанному. К счастью, у ASUS ROG GeForce GTX 1070 Strix с этим все в порядке, средняя частота GPU составила более 1900 МГц.
Система охлаждения героя обзора состоит из нескольких частей. Сверху установлен кожух с тремя вентиляторами разного диаметра. У моделей, размещенных по бокам, диаметр крыльчаток 84 мм, в центре – 88 мм. Логотип компании-производителя подсвечивается RGB светодиодами.
Под кожухом проходят две светопропускающие трубки, которые при включении видеокарты озаряют периметр мягким рассеянным светом. Кожух сзади – декоративный. В него встроили логотип серии ASUS ROG с такой же светодиодной подсветкой.
Все светодиоды управляются через отдельную утилиту Aura (Graphics Card). Жаль, что нельзя настроить переднюю и заднюю подсветки раздельно. Впрочем, настроек более чем достаточно: любой цвет, разнообразные эффекты и главная настройка – цвет в зависимости от температуры графического процессора.
Вот вам и первая деталь видеокарты, полностью совпадающая с ASUS ROG GeForce GTX 1080 Strix. Разработчики ASUS применили одни и те же вентиляторы, радиатор, задний кожух, пластину охлаждения памяти и верхний кожух с RGB подсветкой.
На первый взгляд радиатор очень большой, но это обманчивое впечатление. Если посмотреть на систему охлаждения в профиль, заметно, что толщина теплорассеивателя не больше толщины вентиляторов. Если бы радиатор хоть на миллиметр увеличили бы в высоте, то пришлось бы уменьшить высоту крыльчаток, что сказалось бы на производительности вертушек, а это чревато снижением КПД системы охлаждения.
Дело в том, что радиатор получил достаточно плотное оребрение и продувать воздух через него сложно. Поэтому разработчики ASUS поставили три вентилятора.
На ASUS ROG GeForce GTX 1070 Strix силовые транзисторы охлаждаются не дополнительным радиатором, а основным. Они контактируют друг с другом через термопрокладку и прижимаются двумя винтами. Увы, микросхемы видеопамяти охлаждаются по остаточному принципу, и тоненькая пластина накрывает не все микросхемы.
Конфигурация:
Программное обеспечение:
Перечень контрольно-измерительных приборов и инструментов:
Для корректного замера температуры и шума использовались приведенные ниже условия. Помещение, внутри которого располагается система автоматической поддержки климатических условий. В данном случае уровень температуры был установлен на отметке 24°C +/-1°C. За точностью соблюдения заданных параметров наблюдало четыре датчика, один из которых находился в 5 см от вентилятора системы охлаждения видеокарты и был ведущим. По нему происходила основная коррекция температуры в помещении.
Шум измерялся на расстоянии 50 см до видеокарты. Фоновый уровень составлял менее 20 дБА. В качестве жесткого диска использовался SSD, а блок питания, помпа, радиатор с вентиляторами во время замера находились за пределами комнаты. На стенде отсутствовали иные комплектующие, издающие какие-либо шумы.
Видеозапись системы охлаждения производилась на расстоянии ~10 см от вентилятора. Первые 5-10 секунд без нагрузки в режиме простоя, далее включалась 100% нагрузка с помощью программы Unigine Heaven Benchmark v4.0. Наибольший уровень шума достигается в конце аудиозаписи. Заранее определялся температурный режим и шум, чтобы в процессе записи аудиодорожки вы смогли услышать именно максимальный шум. В процессе просмотра видеороликов можно выделить тембр и характер звуков, издаваемых системой охлаждения. Предупреждаю, что звук на них сильно приукрашен, то есть ощущается сильнее, чем есть на самом деле.
Под нагрузкой видеокарты тестировались программой Unigine Heaven Benchmark v4.0. Уровень потребления электричества в играх оценивался специальным приспособлением по обеим линиям 8 pin и шине PCI-e. После 10-15 минут температура и обороты вентилятора достигали своего теоретического максимума, после чего данные заносились в таблицу.
Пояснения к графикам:
В процентах указана скорость вентилятора/ов, выставленная в MSI Afterburner, начиная от 0% до 100%, с шагом 5%. Таким образом, чтобы понять, насколько нагреется видеокарта, и как сильно она будет шуметь, скажем, при 50% скорости вентилятора, достаточно провести вертикальную линию через отметку 50%. В местах пересечения получаем три значения: с красной линией – максимальную температуру в нагрузке, с синей линией – температуру в простое, с черной линией – уровень шума.
Все видеокарты тестировались с заводскими частотами. Учтите, что звукозапись в видеоматериалах приукрашает уровень шума.
Температуры графического ядра и обороты вентилятора/ов.
Краткие итоги.
ASUS ROG GeForce GTX 1070 Strix:
ASUS ROG GeForce GTX 1080 Strix:
У системы управления вентиляторами есть интересная особенность. До 1000 об/мин работает только один крайний пропеллер. Естественно, это открывает доступ к персональному управлению каждой вертушкой. Чтобы под частичными и малыми нагрузками видеокарта не шумела, можно обходиться и одним активно работающим вентилятором. А после 1000 об/мин подключаются остальные. Старт и остановка плавная, частота оборотов нарастает линейно, что полезно для общего акустического комфорта.
По мере нагрева частота вентиляторов достигает 1800 об/мин (37 дБА). Обе видеокарты оснащены одинаковыми вентиляторами. Но чуткий слух диагностического оборудования уловил некоторую разницу, GeForce GTX 1070 достались более шумные вентиляторы. Поэтому, работая на 100-200 об/мин медленнее, они издают шум, идентичный вентиляторам старшей версии.
Для оценки поведения видеокарт в номинальном режиме обратимся к более чем часовому стресс-тесту 3DMark, параллельно соберем данные с графического ядра, а также значения частот памяти, энергопотребления и температур. Объединяем полученные данные в единые графики и видим, насколько точно соответствуют заводские характеристики реальным цифрам, и что происходит с важными показателями при разгоне.
Частота ядра.
В штатном режиме Boost частота GPU достигает в среднем 1910 МГц, а в разгоне удается преодолеть рубеж 2 ГГц (2002 МГц). В жизни у Pascal есть одна особенность: чтобы выгодно разогнать графический процессор, необходимо довериться хорошей прошивке BIOS. И при этом совсем не обязательно гнаться за частотой выше 2050-2100 МГц, нещадно повышая напряжение vGPU. Конечно, вы добьетесь своего при 1.05-1.07 В, но какой ценой?
Лучше увеличить лимит энергопотребления на доступные 20% и постепенно поднимать частоту графического процессора, не трогая напряжение. Таким образом энергопотребление видеокарты (как и тепловыделение) возрастет не сильно. А значит, шума особо не прибавится, комфорт сохранится почти прежний.

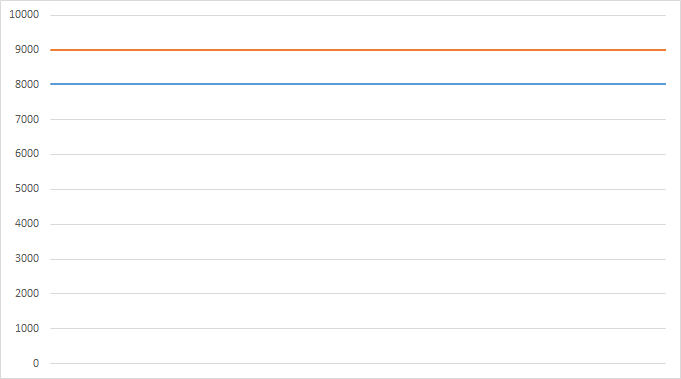

Частота памяти.
Без каких-либо заморочек память разгоняется на 1 ГГц, что обеспечивает эффективную частоту в 9 ГГц. С завода память видеокарты работает на рекомендованной частоте в 8 ГГц.

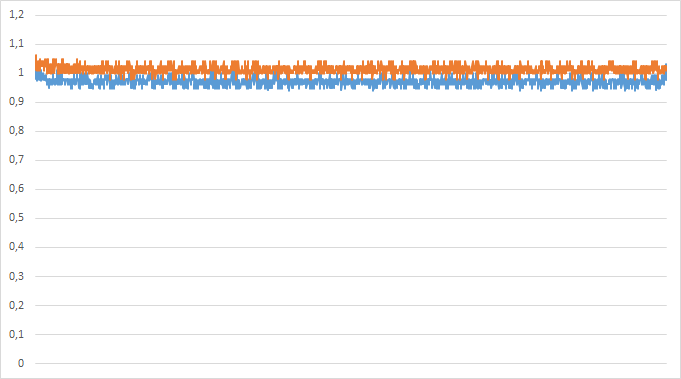

Напряжение vGPU.
Максимальное напряжение, доступное для видеокарты, составляет 1.1 В. Без расширенного уровня энергопотребления оно колеблется от 0.943 В до 1.011 В. При повышении лимита энергопотребления BIOS автоматически поднимает напряжение, в среднем до 0.972 – 1.014 В.

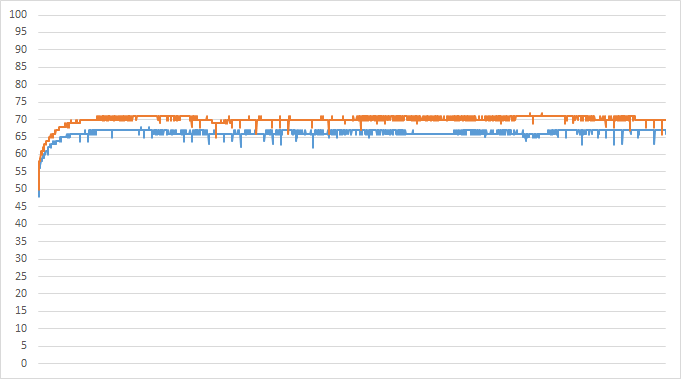

Температура GPU.
Разгон мало влияет на температурный режим работы видеокарты, добавив 5°C. Вообще сама новинка получилась холодной. Это достигнуто в первую очередь благодаря трем вентиляторам, работающим на 1800 об/мин.
Обороты вентиляторов.
В штатном режиме они раскручивается до 1800 об/мин, что на расстоянии в 1 метр составляет ровно 37 дБА. Это тише штатного охлаждения GeForce GTX 1080 с ее 38.2 дБА. На мой взгляд, можно пожертвовать 8-10°C и понизить обороты до 1300 об/мин, тогда температура достигнет 76°C при 28 дБА, а сама видеокарта войдет в зону комфортного акустического шума.
Энергопотребление видеокарты ASUS оригинального дизайна едва превышает рекомендуемые 150 Вт, составив 168 Вт. Разгон на 100 МГц добавляет 28 Вт (общее энергопотребление вырастает до 196 Вт).
Как можно видеть, графический процессор Pascal обожает невысокое напряжение и с ним демонстрирует очень низкое энергопотребление. Нужно ли его разгонять, повышая тепловыделение и увеличивая ватты? Вопрос открытый, но даже в заводском исполнении GPU Boost держится на отметке 1910 МГц, а этого достаточно для комфортной производительности во всех играх.
| Модель | Частоты |
| Radeon R9 Fury X | Номинальные |
| Radeon RX 480 | Номинальные |
| Radeon R9 390 | Номинальные |
| Radeon R9 380X | Номинальные |
| Radeon R9 Fury X OC | 1100 / 550 |
| Radeon RX 480 OC | 1300 / 2200 |
| GeForce GTX 1080 | Номинальные |
| GeForce GTX 1070 | Номинальные |
| GeForce GTX 980 Ti | Номинальные |
| GeForce GTX 980 | Номинальные |
| GeForce GTX 960 | Номинальные |
| GeForce GTX 1080 OC | 2000 / 2600 |
| GeForce GTX 1070 OC | 1900 / 2200 |
| Palit GeForce GTX 1080 GameRock | 1950 / 2630 |
| Palit GeForce GTX 1080 GameRock OC | 2043 / 2730 |
| ASUS ROG GeForce GTX 1080 Strix | 1930 / 2500 |
| ASUS ROG GeForce GTX 1080 Strix OC | 2020 / 2750 |
| ASUS ROG GeForce GTX 1070 Strix | 1910 / 2000 |
| ASUS ROG GeForce GTX 1070 Strix OC | 2000 / 2250 |
Настройки:
Благодаря хорошо сбалансированной конфигурации частот и напряжений модель ASUS ROG GeForce GTX 1070 Strix отлично подходит для игр. А относительно умеренное напряжение позволяет удержать энергопотребление в рамках 170 Вт и не дает видеокарте сильно нагреваться.
При этом частота графического процессора в среднем достигает 1900 МГц, а видеопамять обладает неплохим разгонным потенциалом (до 2250 МГц). Отметим и нововведения серии Strix – это светодиодная управляемая подсветка и два разъема для внешних вентиляторов.
