Тема компактных систем год от года набирает популярность. Причин здесь множество – от глобальных, вроде общего стремления электроники к миниатюризации и изменения роли персонального компьютера, до более конкретных – постепенного уменьшения энергопотребления компонентов и появления более эффективных систем охлаждения.
Лаборатория Overclockers.ru традиционно уделяет немалое внимание компактному «железу»: материнским платам, блокам питания, видеокартам, системам охлаждения и, конечно же, корпусам. Именно малоразмерные «кейсы» – один из наиболее интересных сегментов, где ярко проявляется инженерный потенциал того или иного производителя. Согласитесь, вписать систему в минимальный объем и при этом обеспечить достаточное охлаждение – непростая задача. Особенно если речь идет не о специализированных компонентах с очень низким энергопотреблением, а о полноценном игровом ПК.
Не так давно вниманию читателей был представлен обзорный материал, посвященный корпусам как раз такого типа. Можно отметить, что большинство компактных моделей (предназначенных для материнских плат Mini-ITX и блоков питания SFX) выполнены в виде «куба» или малоразмерной «башни» с расположением компонентов на нескольких ярусах. Мы же сегодня рассмотрим более редкого зверя: Fractal Design Node 202 – корпус для миниатюрного игрового ПК в «плоском» конструктиве Slim-Desktop.
Подобные системы при большей занимаемой площади отличаются очень малой высотой: все компоненты располагаются «в один слой». Продвинутый прием, позволяющий еще больше сократить габариты корпуса – размещение видеокарты параллельно материнской плате. Для этого необходим особый переходник, Г-образная карточка-«райзер» для разъема PCI-e.
Именно это решение, которое ранее использовалось, например, в Silverstone Raven RVZ01, было применено и конструкторами Fractal Design. В результате им удалось создать корпус высотой всего 82 мм. Тянет на рекорд – по крайней мере, для полноценной системы с отдельной видеокартой. Компьютерные журналисты, любящие громкие сравнения, уже успели окрестить Node 202 «убийцей игровых консолей». Впрочем, у такой компоновки есть как преимущества, так и недостатки. Давайте выясним, насколько в действительности компактен данный корпус, оценим удобство сборки системы и эффективность охлаждения.
Стоит отметить, что на тестирование был предоставлен экземпляр Node 202 с предустановленным блоком питания форм-фактора SFX – Fractal Design Integra 450 W. Забегая вперед, сообщу, что мне эта связка показалась удачной. В специальном разделе мы рассмотрим этот БП и протестируем его по уже привычной массовой методике.
Герой обзора поставляется в коробке из простого необработанного картона, обклеенной скотчем. На фоне глянцевых упаковок разного «мелкого железа» (видеокарт и блоков питания) смотрится не слишком аккуратно, но нужно учитывать, что корпус по определению намного больше и тяжелее – так что здесь главное надежность и удобство транспортировки.
Размерность упаковки – 463 х 385 х 145 мм. Масса не так уж велика (около 5 кг), так что коробку можно достаточно удобно переносить подмышкой. С информативностью все в порядке – приводятся изображения корпуса в разных ракурсах (в том числе в разобранном состоянии, чтобы покупатель мог оценить внутреннее устройство) и подробное описание с указанием важнейших характеристик.
К надежности упаковки также нет никаких претензий: корпус закреплен в двух пенопластовых формах и не соприкасается со стенками коробки.
В комплект поставки входят крепежные винты, пластиковые стяжки для фиксации шнуров при сборке, резиновые ножки (все четыре – в виде единой детали, из которой их нужно вырезать) и жесткая карточка-«райзер» для разъема PCI-e. Последняя состоит из двух частей.
Производитель снабжает корпус и разнообразной «литературой»: подробной инструкцией на нескольких языках (в том числе на русском), рекламным буклетом с описанием других продуктов компании и информационным листком с условиями гарантии.
В первом разделе уже были упомянуты главные особенности тестируемого корпуса – компактные размеры и «плоская» форма:
Аккуратный прямоугольный ящичек очень невелик – 377 х 330 х 82 мм (объем корпуса по данным производителя составляет 10.2 л). Формой и сдержанным внешним видом мне он больше всего напомнил старый добрый видеомагнитофон, но, возможно, читатели найдут и более удачные и современные аналоги.
Кстати, памятуя о назначении Node 202, можно провести любопытное сравнение с современными игровыми консолями. Размеры Sony PlayStation 4 – 305 х 275 х 53 мм, а Xbox One – 343 x 263 x 80 мм. Следовательно, Node 202 по габаритам близок к детищу Microsoft, а вот PS4 заметно компактнее, но и тут разница исчисляется сантиметрами. Значит, аналогия с приставками абсолютно правомерна.

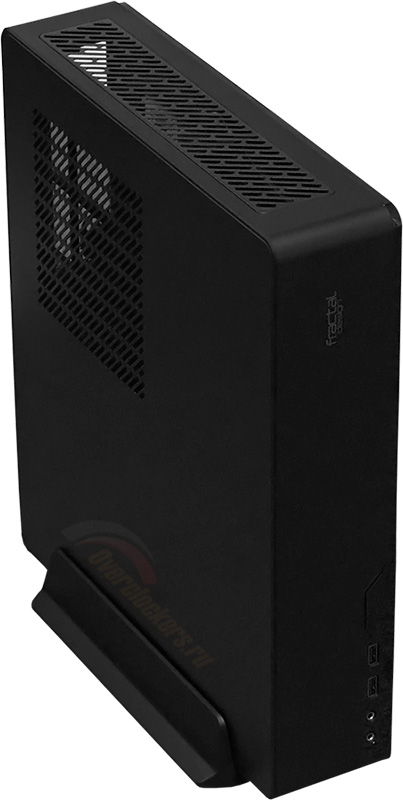

Помимо стандартного «лежачего» положения, предусмотрен и другой вариант установки – вертикально, на пластиковой «ноге», которая поставляется вместе с корпусом.
Ширина подставки (а это наиболее важный параметр, так как он определяет максимальную толщину всей системы в вертикальном расположении) составляет 125 мм. Технически она может быть закреплена на любой из граней корпуса, но производитель рекомендует только такой вариант (правильное расположение для обеспечения хорошей вентиляции):
В этом случае мы получаем симпатичную «башенку» с очень небольшой толщиной. Ее размеры (с учетом всех выступающих частей) – 385 х 330 х 125 мм. Интересный вариант, который может использоваться, например, на узком рабочем столе для экономии места. Кроме того, корпус можно убрать за монитор или телевизор (особенно, если он стоит возле стены), получив эдакий «моноблок».

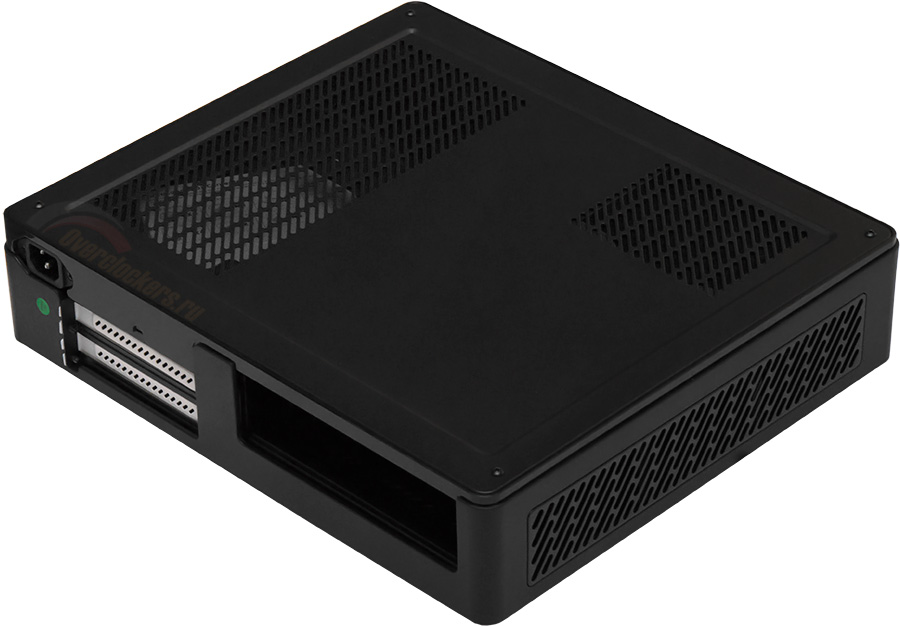

Перевернув корпус, можно отметить, что вентиляционные решетки располагаются на всех гранях, кроме передней. Для обеспечения нормальной вентиляции при установке системы в горизонтальном положении необходимо использовать специальные ножки, «приподнимающие» Node 202 над поверхностью. Они изготовлены из мягкой резины и эффективно гасят вибрации. После установки (наклеивания) ножек общая высота конструкции увеличивается с 82 до 88 мм.
На переднюю панель вынесены кнопка включения (с белым светодиодом), два аудиоразъема типа «мини-джек» (TRS, 3.5 мм) для микрофона и наушников и два порта USB 3.0. Используя все ту же «приставочную» аналогию, можно отметить, что они отлично подойдут для подключения проводных геймпадов.
Для того чтобы разобрать корпус, необходимо выкрутить четыре винта в нижней части. Ими крепится крышка, представляющая собой единую конструкцию с четырьмя боковыми стенками:
Как оказалось, она выполнена из пластика. Причем здесь есть тонкость: боковые стенки – чисто пластмассовые (толщина – ~2 мм), а вот на верхнюю крышку дополнительно наложен тонкий стальной лист – точный замер произвести сложно, но общая толщина «сэндвича» составляет не менее 3 мм. Интересно, что при внешнем осмотре определить материал непросто – вся поверхность очень напоминает крашеный металл.
Пластик – неоднозначный материал для компьютерного корпуса. У него есть свои достоинства и недостатки в сравнении с более привычным металлом. Например, пластмасса прокрашена на всю глубину, так что на ней менее заметны глубокие царапины. Также более мягкий материал хуже передает вибрации, что может служить снижению уровня шума (впрочем, это вопрос спорный).
С прочностью в данном случае все в порядке – во-первых, крышка оказалась весьма жесткой сама по себе, во-вторых, она опирается на каркас из металлических ребер, расположенный внутри корпуса. Конечно, если в задумчивости присесть на Node 202, конструкция, скорее всего, «крякнет». Но повседневные нагрузки она выдерживает без проблем (в том числе монитор, что было проверено на практике).
Основная вентиляционная решетка на крышке корпуса (под ней как раз располагается материнская плата) снабжена фильтром, закрепленным на защелках.
Это удобно – его можно снять без использования инструмента и очистить от пыли (а в крайнем случае – даже промыть под струей воды). Жаль только, что подобный фильтр отсутствует на второй решетке, которая размещена на боковой стенке. При горизонтальной установке системы это не критично, однако если расположить ее вертикально, то решетка оказывается наверху и превращается в отличный «пылесборник».
Теперь рассмотрим вторую, основную часть корпуса.
Внутреннее пространство разделено центральной перегородкой на два почти равных отсека. Левая часть предназначена для видеокарты, правая – для блока питания и материнской платы. Вся «рама» (внутренние стенки, центральная перегородка, нижняя часть) выполнена из стали толщиной – ~0.5 мм.
В нижней части корпуса расположены две вентиляционные решетки. Меньшая предназначена для подачи воздуха к блоку питания, большая – к видеокарте.
Корпус поставляется без дополнительных вентиляторов. Однако в отсеке с видеокартой предусмотрены посадочные места для двух «стодвадцаток».
Обе решетки в нижней части Node 202 также снабжены съемными фильтрами. Они крепятся с помощью магнитных рамок.
К сожалению, добраться до фильтров можно, только сняв пластиковое днище корпуса (так что их очистка выливается чуть ли не в полную разборку конструкции).
Перейдем к сборке системы, оценивая удобство монтажа компонентов и сопутствующие ограничения.
Установка материнской платы не вызывает никаких затруднений – расположенная рядом боковая стенка снимается вместе с верхней крышкой, что удобно.
Корпус совместим только с системными платами форм-фактора Mini-ITX. И здесь нам встречается первое (и, на мой взгляд, самое важное) ограничение, накладываемое Node 202 на габариты устанавливаемых компонентов. Максимальная высота системы охлаждения CPU не может превышать 56 мм.
Очевидно, производитель ориентировался исключительно на стандартный боксовый кулер. Подобрать что-то более солидное на замену очень непросто. При организации теста я предполагал, что «подружиться» с Node 202 смогут достаточно эффективные СО «топ»-конструкции, создатели которых старались максимально сократить высоту радиатора при использовании специального тонкого вентилятора. Однако в этот корпус не помещаются ни Noctua NH-L9x65 (65 мм), ни Thermalright AXP-100 (58 мм) – хотя, казалось бы, куда уж ниже.
Таким образом, если говорить о моделях с тепловыми трубками, совместимые с Node 202 кулеры CPU можно пересчитать по пальцам. Из продуктов, сравнительно широко представленных на российском рынке, на ум приходят Noctua NH-L9 (37 мм), Thermaltake MeOrb II (35 мм) и Zalman CNPS2X (27 мм).
При проведении этого теста было решено использовать Thermaltake MeOrb II. В свое время этот кулер оказался способен (пусть и с трудом) охлаждать четырехъядерный процессор при проведении стресс-теста. Сложно рассчитывать на что-то большее при таком строгом ограничении по высоте.
Блок питания, располагающийся в том же отсеке корпуса, что и материнская плата, устанавливается с помощью специальной рамки, которую нужно заранее закрепить на его корпусе четырьмя винтами. Поддерживаются модели форм-факторов SFX и SFX-L длиной до 130 мм.
Стоит обратить внимание, что БП располагается в передней части корпуса, а вход для шнура питания – на задней стенке. Для подключения используется специальный удлинитель, проходящий по диагонали через центральную перегородку.
Для монтажа видеоускорителя, как уже отмечалось выше, необходимо использовать карточку-«райзер». Она устанавливается в разъем PCI-e на материнской плате…
… и крепится винтами к центральной перегородке.
Сама видеокарта устанавливается горизонтально – параллельно системной плате.
Максимальные габариты ускорителя – 310 x 145 x 47 (ШxВxГ) мм. Таким образом, Node 202 совместим практически с любыми видеокартами с двухслотовой задней панелью (система охлаждения при этом вполне может быть и трехслотовой, благо высоты хватит). Настоящее достижение для столь компактного корпуса.
А вот о дисковой подсистеме этого не скажешь. Для установки накопителей используется специальный контейнер.
Он крепится с помощью четырех защелок и единственного винта. Как и все внутренние стенки корпуса, данная деталь изготовлена из стали толщиной ~0.5 мм.
Два жестких диска закрепляются друг напротив друга, причем поддерживаются только 2.5-дюймовые модели.
Никакой виброизоляции и дополнительной вентиляции не предусмотрено.
На этом снимке приведен общий вид конструкции снизу (при снятых крышках и фильтрах).
Блок питания, предлагаемый Fractal Design, использует платформу Seasonic – это признанный специалист по выпуску подобных малоформатных моделей высокой мощности. Стоит отметить, что SFX 450W так и не был представлен в виде самостоятельного продукта, приобрести его можно только вместе с Node 202.
Внешне блок не выделяется чем-то особенным, но выглядит аккуратно – корпус окрашен в черный цвет, все шнуры снабжены дополнительной оплеткой.
Габариты – 125 x 64 x 100 мм (стандартный формат SFX). Для охлаждения используется 80 мм вентилятор. Необычная деталь, заметная на обеих фотографиях – съемная рамка, которая используется для крепления БП в корпусе Node 202. Она универсальна и подходит к любой модели данного форм-фактора.
Integra SFX 450W снабжен кнопкой отключения питания, однако после установки БП в корпус она оказывается недоступна.
Теперь рассмотрим мощностные характеристики. Линия 12 В разделена на два виртуальных канала с ограничением по силе тока в 18 А. Максимальная суммарная нагрузка – 432 Вт. Это 96% от заявленного производителем номинала БП – отличный показатель!
Сила тока на линии 3.3 В может достигать 21 А, а на линии 5 В – 22 А. В общей сложности по этим каналам можно подать до 120 Вт мощности. Что ж, по заявленным характеристикам данный БП превосходит многие полноразмерные модели своей категории. Integra SFX 450W сертифицирован по стандарту эффективности 80 Plus Bronze.
Набор разъемов и длина шнуров подобраны с учетом того, что блок будет использоваться в корпусе Node 202. Integra SFX 450W снабжается составными коннекторами CPU 4+4-pin и Mainboard 20+4-pin. Длина кабелей – 400 и 300 мм.
Для питания видеокарты предназначены два разъема PCI-e 6+2-pin, смонтированные на одном шнуре длиной 400 мм. Отличный набор для блока данной категории. Выше отмечалось, что в Node 202 можно установить почти любой ускоритель, и Integra SFX 450W не станет этому препятствием – от него можно «запитать» даже флагманскую видеокарту, лишь бы хватило мощности.
Для подключения периферии предусмотрено всего два разъема SATA. Длина шнура составляет 150+100 мм (второе число – расстояние между разъемами). Узкая специализация блока питания проявляется и здесь – в Node 202 можно установить только пару жестких дисков.
Посмотрим теперь, как Integra SFX показывает себя на практике.
Fractal Design Integra SFX 450WПоказатель КПД типичен для качественной модели с сертификатом 80 Plus Bronze.
Fractal Design Integra SFX 450WКачество стабилизации – на среднем уровне. Напряжение на линии 12 В заметно проседает при высокой нагрузке, однако даже при максимальном потреблении отклонение составляет около 3%, что полностью соответствует требованиям стандарта.
Fractal Design Integra SFX 450WВ режимах с нагрузкой 150-250 Вт обороты вентилятора выдерживаются на одном уровне. Заметный прирост скорости наблюдается только в самых тяжелых режимах.
Fractal Design Integra SFX 450WПри нагрузке до 300 Вт БП работает очень тихо. При 350-400 Вт появляется негромкое «жужжание», но и в этом случае уровень шума можно назвать приемлемым. Это очень хороший результат для компактной модели с 80 мм вентилятором.
В целом Integra производит положительное впечатление. Давайте сравним эту модель с двумя продуктами Silverstone, которые традиционно выступают эталонами в наших сравнительных тестах БП формата SFX. Это модели SilverStone SST-ST45SF (80 Plus Bronze) и SilverStone SST-ST45SF-G (80 Plus Gold).
Минимальная нагрузка – 150 Вт.
КПД при нагрузке 150 ВтПри малой нагрузке все три участника показывают близкие результаты. Однако даже в этом режиме заметно, что Fractal Design Integra чуть уступает конкурентам по качеству стабилизации, но выигрывает по шумовым характеристикам.
Средняя нагрузка – 250 Вт.
КПД при нагрузке 250 ВтПри 250 Вт Integra заметно (~2%) превосходит SilverStone SST-ST45SF по показателю КПД. Вновь отметим отличные шумовые характеристики и не самое высокое качество стабилизации.
Высокая нагрузка – 350 Вт.
КПД при нагрузке 350 ВтПри 350 Вт две «бронзовые» модели сравниваются по КПД и качеству стабилизации. Однако Fractal Design Integra 450W SFX по-прежнему превосходит конкурентов по шумовым характеристикам.
В целом можно заключить, что перед нами очень достойная модель своей категории, которая отлично подходит для использования с корпусом Node 202. Задумываться о замене Integra 450W (или покупке версии Fractal Design Node 202 без БП) можно только в специфических случаях. Например, при сборке HTPC, когда столько мощности просто не нужно и можно сэкономить, выбрав недорогой SFX-блок на 200-250 Вт.
| Название модели | Fractal Design Node 202 |
| Форм-фактор | Mini-Desktop / Slim-Desktop |
| Габариты корпуса (Д х Ш х В), мм |
377 х 330 х 82 |
| Габариты системы при горизонтальной установке (с резиновыми ножками), мм | 377 х 330 х 88 |
| Габариты системы при вертикальной установке (с пластиковой подставкой), мм | 330 х 125 х 385 |
| Материал корпуса | Сталь - 0.5 мм, ABS пластик – 2-2.5 мм |
| Внешние порты | 2 x USB 3.0; 2 х TRS, 3.5 мм («мини-джек») |
| Форм-фактор материнской платы | Mini-ITX |
| Максимальная высота системы охлаждения процессора, мм | 56 |
| Форм-фактор блока питания | SFX, SFX-L |
| Максимальная длина блока питания, мм | 130 |
| Возможная конфигурация системы охлаждения | Вентиляторы в отсеке для видеокарты: 2 x 120 мм |
| Максимальные габариты видеокарты, мм | 310 x 145 x 47 |
Программное обеспечение
Для прогрева CPU использовался тест Linpack в оболочке LinX версии 0.6.4 (четыре потока, объем выделяемой памяти – 2048 Мбайт, 15 прогонов теста). На графиках во всех случаях указана температура самого горячего ядра. Мониторинг скоростей вращения вентиляторов и температуры процессора осуществлялся с помощью утилит Speed Fan 4.47 и Real Temp 3.70.
Для прогрева GPU использовался тест Heaven Benchmark 4.0 (DX11, Quality – Ultra, Tessellation – Extreme, AAx4; 1920 x 1200, время теста – 15 минут). Мониторинг скорости вращения крыльчатки вентилятора и температуры графического процессора проводился с помощью утилиты MSI AfterBurner версии 4.2.0.
Уровень шума измерялся при помощи цифрового шумомера Becool ВС-8922 с погрешностью измерений не более 0.5 дБ. Измерения проводились с расстояния 0.5 м, прибор располагался напротив передней стенки корпуса. Уровень фонового шума в помещении – не более 27-28 дБ. Температура воздуха в помещении составляла 24-25 градусов Цельсия. Все результаты округлялись до целых чисел.
Начнем с определения эффективности охлаждения CPU. Процессор функционировал на стандартной частоте. Компактный Thermaltake MeOrb II – это один из самых эффективных кулеров, которые помещаются в Node 202 по высоте, но и он мало подходит для стресс-тестов даже при небольшом разгоне. Также из-за слишком высоких температур под нагрузкой было решено отказаться от использования Linpack с поддержкой инструкций AVX (версия 0.6.5) и остановиться на более старой версии 0.6.4.
Напряжение питания ЦП при проведении теста составляло 1.12-1.16 В, частота четко выдерживалась на отметке 3300 МГц. Общее потребление системы в режиме стресс-теста – около 120 Вт. Использован автоматический режим регулировки оборотов вентилятора (стандартный алгоритм, предлагаемый материнскими платами ASUS).
Fractal Design Node 202 (TT MeOrb II)Итак, в сравнении с открытым стендом Node 202 «съедает» около 9 градусов. И это очень хороший результат для компактного корпуса без дополнительных вентиляторов. Например, даже при испытаниях игровых системных блоков с несколькими вертушками нередко наблюдается разница около 20 градусов! Правда, и тепловыделение разогнанного процессора, используемого в этих тестах, намного выше.
Инженеры Fractal Design разумно окружили материнскую плату крупными вентиляционными решетками. Система не перегревается при полной загрузке всех четырех ядер процессора в экстремальном тесте. Отдельно отмечу, что результаты не отличаются при горизонтальном и вертикальном размещении корпуса.
Важный момент – скорость вращения крыльчатки вентилятора. На открытом стенде это значение составило 2340 об/мин, а в корпусе – 2625 об/мин (максимум для данного кулера). Посмотрим, как это сказалось на уровне шума.
Fractal Design Node 202 (TT MeOrb II)Итак, корпус смог немного снизить показатель даже при большей скорости вращения вентилятора. Что касается уровня шума как такового, 40 дБ с расстояния в полметра – это, конечно, не «оглушительно», но малоприятно. Впрочем, в более легких режимах система работает тише. В дополнительном тесте при активной загрузке только одного ядра процессора (характерный вариант для игр) обороты вентилятора составляли ~1700-1800 об/мин при уровне шума 33-34 дБ. Энергопотребление системы в этом режиме составляет около 60-65 Вт.
В итоге ситуация получается двоякая. С одной стороны, решение, предложенное Fractal Design, на самом деле работает. Малогабаритный корпус неплохо заглушает шум вертушки и обеспечивает достаточную вентиляцию. С другой стороны, сюда просто не помещается кулер, возможностей которого достаточно для охлаждения мощного процессора при полной загрузке всех ядер. По крайней мере, при низком уровне шума.
Таким образом, пользователь должен удалить особое внимание выбору процессора для компактной системы. Современные модели с невысоким энергопотреблением вполне способны загрузить работой даже мощную видеокарту. А вот если перейти грань, выбрав избыточно «горячий» CPU или увлекшись разгоном, волей-неволей придется слушать гудение вентилятора.
Теперь посмотрим на эффективность охлаждения видеокарты, находящейся в отдельном отсеке корпуса. Здесь также использовались стандартные частоты и автоматический режим управления оборотами вентилятора. Энергопотребление системы – около 205 Вт.
Fractal Design Node 202 (AMD Radeon HD 7950)Разница меньше, чем в предыдущем тесте – около 7 градусов. Однако нужно учесть, что скорость вращения крыльчатки вентилятора при работе видеокарты в корпусе составила 3460 об/мин (56%), а на открытом стенде – только 2450 об/мин (43%).
Отдельно отмечу, что эффективность охлаждения не зависит от варианта установки системы (предпочтительнее вертикальное положение, но обороты вентилятора при этом снижаются всего на 1%, что совершенно незаметно на слух).
Fractal Design Node 202 (AMD Radeon HD 7950)Стенки корпуса неплохо «заглушают» видеокарту, так что разница по уровню шума меньше, чем можно было предположить – всего 4 дБ.
И наконец, комплексный тест. Используются те же настройки и тесты для процессора и видеокарты. Стресс-тест Linx выполняется в три потока с выделением под процесс трех ядер CPU, четвертое отведено под работу Heaven Benchmark во избежание простоя видеокарты. Суммарное потребление системы – 255-270 Вт.
Fractal Design Node 202При длительном тестировании в этом режиме весь корпус ощутимо прогревается. Тем не менее, температура процессора в таких условиях возрастает всего на 2 градуса, а видеокарта показывает точно такой же результат, как и в одиночном тесте. Значит, идея с расположением самых горячих элементов системы в разных отсеках корпуса полностью себя оправдывает.
Fractal Design Node 202Суммарный уровень шума возрос всего на 1-2 дБ («первую скрипку» здесь играет Radeon HD 7950, который успешно заглушает кулер CPU и вентилятор блока питания).
Результаты теста получаются неоднозначными. Замеренные температуры и уровни шума, конечно, высоковаты. Вместе с тем, игровая система с реальным потреблением более 250 Вт нормально работает в «коробочке», по размерам сходной с Xbox One. Перейдем к подведению итогов.
Fractal Design Node 202 – продукт необычный и по-своему экстремальный. Его основной особенностью является рекордно малая высота. Для сокращения габаритов конструкции производителю пришлось пойти на ряд ограничений. Оправданы они или нет, каждый пользователь может решить самостоятельно.
Плюсы Fractal Design Node 202:
Минусы корпуса:
Может не устроить:
По этим пунктам легко составить «портрет» системы, для которой подойдет данный корпус. Это компактная конфигурация с мощной видеокартой и современным энергоэффективным процессором, использующая в качестве накопителей пару SSD. Под такое описание подходят очень любопытные сборки, которые могут заменить игровую консоль или даже стать основным домашним ПК – главное, уделить повышенное внимание подбору компонентов.
